第二天，我们来实现下渲染3D奶牛模型。
实现「Hello Cow」3D 模型渲染
OpenSceneGraph（OSG）是轻量级高性能的 3D 图形引擎，本文以「Hello Cow」为例，从环境配置、代码编写、CMake 构建到运行验证，手把手完成第一个 OSG 3D 模型渲染程序，解决新手常见的环境变量、库依赖、编译链接等问题。
前置准备
昨天忘记配置环境变量，导致今天使用时候找不到对应的库。 这里配置一下。
1 配置永久环境变量
让系统和 CMake 识别 OSG 路径，编辑全局配置文件：
sudo vim /etc/profile
在文件末尾添加以下内容：
# OSG 环境变量配置
export OSG_ROOT=/usr/local/osg
export PATH=$OSG_ROOT/bin:$PATH
export LD_LIBRARY_PATH=$OSG_ROOT/lib:$LD_LIBRARY_PATH
export CMAKE_PREFIX_PATH=$OSG_ROOT:$CMAKE_PREFIX_PATH
export PKG_CONFIG_PATH=$OSG_ROOT/lib/pkgconfig:$PKG_CONFIG_PATH
保存后让配置立即生效：
source /etc/profile
# 验证配置（输出 /usr/local/osg 则生效）
echo $OSG_ROOT
2 配置系统动态链接库（解决运行时库依赖）
将 OSG 库路径写入系统配置，避免运行时「找不到共享库」：
# 创建 OSG 库配置文件
echo "/usr/local/osg/lib" | sudo tee /etc/ld.so.conf.d/osg.conf
# 更新动态链接库缓存
sudo ldconfig
# 验证（能查到 osgViewer 库则成功）
ldconfig -p | grep libosgViewer
核心代码
实现的代码已经上传gittee: hello_cow
1 代码功能说明
实现最基础的 3D 模型加载与渲染：
- 创建 OSG 视窗对象；
- 加载
cow.osg模型文件； - 优化场景数据并启动渲染循环；
- 包含错误提示，便于新手排错。
2 完整代码（hello_cow.cpp）
// 引入OSG核心头文件：分别对应视窗渲染、节点、几何体节点、组节点、文件读写、场景优化
#include <osgViewer/Viewer> // OSG的视窗渲染器，用于创建窗口和渲染场景
#include <osg/Node> // OSG所有场景节点的基类，是场景图的基本组成单元
#include <osg/Geode> // 几何体节点，用于承载可渲染的几何体（如点、线、面）
#include <osg/Group> // 组节点，可包含多个子节点，是场景图的分支节点
#include <osgDB/ReadFile> // OSG的文件读取工具，用于加载模型文件（.osg/.ive等格式）
#include <osgDB/WriteFile> // OSG的文件写入工具（本示例未使用，保留头文件供扩展）
#include <osgUtil/Optimizer> // OSG的场景优化器，用于优化场景图结构提升渲染效率
// 主函数：OSG程序的入口
int main() {
// 1. 创建视窗渲染器对象，负责创建窗口、处理事件、渲染场景
osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();
// 2. 创建根节点（组节点），作为整个场景图的根，所有其他节点都挂载在其下
osg::ref_ptr<osg::Group> root = new osg::Group();
// 3. 加载模型文件：加载OSG自带的示例模型cow.osg（需确保模型文件路径正确）
// readNodeFile返回osg::Node指针，失败时返回nullptr
osg::ref_ptr<osg::Node> node = osgDB::readNodeFile("cow.osg");
// 4. 将加载的模型节点添加到根节点下，成为根节点的子节点
root->addChild(node.get());
// 5. 创建场景优化器，对场景图进行优化（如合并重复节点、优化渲染状态等）
osgUtil::Optimizer optimizer;
// 执行优化：传入根节点，优化整个场景图的结构和渲染性能
optimizer.optimize(root.get());
// 6. 将优化后的场景图设置给视窗渲染器
viewer->setSceneData(root.get());
// 7. 初始化视窗渲染器：创建窗口、初始化渲染上下文等
viewer->realize();
// 8. 启动渲染循环：处理窗口事件、持续渲染场景，直到窗口关闭
return viewer->run();
}
CMakeLists.txt
1 CMake 配置说明
- 手动指定 OSG 路径，避免 CMake 自动查找的坑；
- 区分「头文件目录」和「库文件目录」，规避「链接目录」警告；
- 自动复制模型/贴图文件到编译目录，简化运行步骤。
2 完整 CMakeLists.txt
cmake_minimum_required(VERSION 3.10)
project(osg_cow_demo)
# 基础配置
set(CMAKE_CXX_STANDARD 11)
set(CMAKE_CXX_STANDARD_REQUIRED ON)
# ========== 核心：手动指定OSG路径（彻底避开find_package的坑） ==========
# 你的OSG安装根目录（固定写死，避免CMake猜路径）
set(OSG_INSTALL_DIR "/usr/local/osg")
# 1. 头文件目录（仅编译用，不参与链接）
include_directories(
${OSG_INSTALL_DIR}/include # OSG头文件
${CMAKE_CURRENT_SOURCE_DIR}
)
# 2. 库文件目录（仅告诉CMake去哪里找库，不直接链接）
link_directories(${OSG_INSTALL_DIR}/lib)
# 3. 生成可执行文件
add_executable(osg_cow osg_cow.cpp)
# 4. 链接OSG库文件（只写库名，不写目录！这是关键）
target_link_libraries(osg_cow
# 直接写OSG的库名（CMake会去link_directories里找）
osgViewer
osg
osgDB
osgUtil
OpenThreads
osgGA
)
# ========== 复制模型文件（可选） ==========
foreach(FILE cow.osg cow.png)
if(EXISTS ${CMAKE_CURRENT_SOURCE_DIR}/${FILE})
configure_file(
${CMAKE_CURRENT_SOURCE_DIR}/${FILE}
${CMAKE_CURRENT_BINARY_DIR}/${FILE}
COPYONLY
)
endif()
endforeach()
# 调试信息（确认路径）
message(STATUS "OSG头文件路径: ${OSG_INSTALL_DIR}/include")
message(STATUS "OSG库文件路径: ${OSG_INSTALL_DIR}/lib")
编译与运行「Hello Cow」
1 编译步骤（清除缓存，避免旧配置干扰）
# 进入项目目录（假设代码在 ~/osg_hello_cow 下）
cd ~/osg_hello_cow
# 彻底删除旧 build 目录（关键：清除缓存）
rm -rf build
# 新建 build 目录并编译
mkdir build && cd build
cmake .. # 无警告，仅输出调试信息
make -j$(nproc) # 编译生成 osg_cow 可执行文件
2 运行程序
# 在 build 目录下运行
./osg_cow

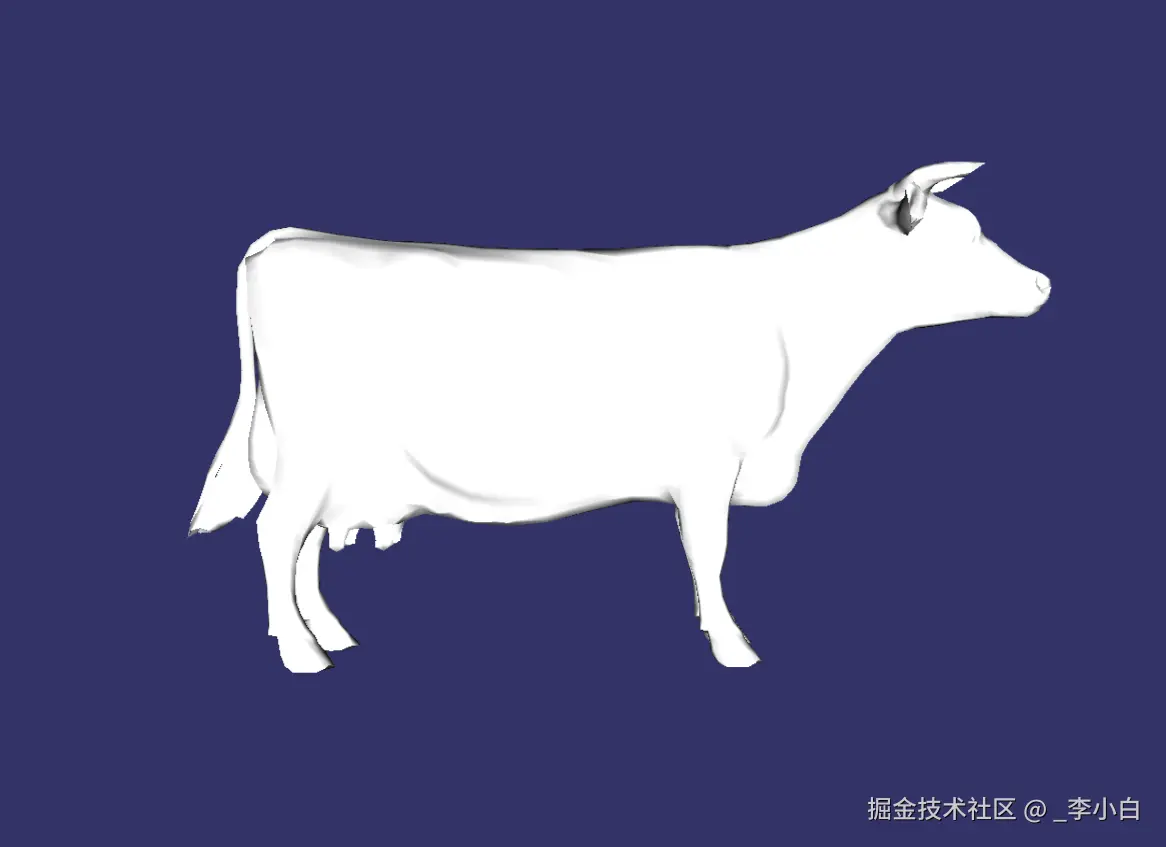

3 运行效果
- 弹出独立的 3D 视窗，显示带纹理的奶牛模型；
- 支持交互操作：
- 鼠标左键拖拽：旋转模型；
- 鼠标滚轮：缩放模型；
- 键盘 WSAD：平移视角；
- 关闭窗口：退出程序。
常见问题排查
1 CMake 提示「找不到 OSG 库」
- 确认
OSG_INSTALL_DIR路径正确（对应/usr/local/osg）； - 重新执行
source /etc/profile加载环境变量。
2 编译报错「找不到 osgViewer/Viewer」
- 检查 OSG 头文件路径：
ls /usr/local/osg/include/osgViewer/Viewer； - 重新编译 OSG 并开启
BUILD_ALL_MODULES=ON。
3 运行时「找不到 libosgGA.so」
- 确认
/etc/ld.so.conf.d/osg.conf已配置； - 重新执行
sudo ldconfig更新动态链接库。
总结
- 环境配置核心：通过
OSG_ROOT配置路径，ldconfig解决运行时库依赖； - CMake 避坑：区分「头文件目录」和「库文件目录」，仅链接库名不链接目录；
- 新手关键：模型与贴图文件需同目录，文件名小写，编译前清除缓存；
- 交互基础：OSG 内置鼠标/键盘交互，无需额外代码即可操作模型。
