从零构建通用 3D 编辑器：导入导出与数据序列化的实战之路

💡 写在前面
为了让大家更好地本地体验编辑器，目前我们已开源了除 SDK 核心和 AI 功能以外的所有模块。 编辑器在线体验地址：editor.moyunhe.com/resource-pl…

• 🔗 GitHub 地址: blueRaining/QDesigner-Public
• ⚙️ 环境要求: Node.js v22.18.0 (建议 v20+)

欢迎下载体验，如果觉得有用，顺手给个 Star ⭐ 是对我们最大的鼓励！

---

🎯 一、设计哲学：搭积木式的功能整合

进入正题。一个通用的 3D 编辑器，看似基础的功能点其实暗藏玄机：

• 核心能力：模型加载、场景保存、灯光/环境球/背景调整。
• 进阶能力：场景压缩、后处理管线、相机配置、物体与材质属性精细调整。
• 灵魂能力：撤销/重做系统 以及 灵活的插件系统，界面UI与3D属性快速整合的能力。

这些功能单看都不难，但要让它们 “好用” 且 “易于与前端交互” ，就需要精心的架构设计。

🧱 我的核心设计哲学

“除了核心渲染循环之外，其他所有模块必须是可拆分、可组合、可删减、可替换的。”

只有做到极致的模块化，整个设计工具才具备最佳的扩展性和可成长性。在不改变核心代码的前提下，通过插件无限扩展编辑器能力，这才是我们追求的目标。

---

📥 二、模型加载：曲线救国的智慧

1. 痛点：BabylonJS 的原生局限

BabylonJS 对模型格式的支持相对“高冷”。官方最推荐的是 GLB/GLTF 格式。
对于 FBX, STL, B3DM 等工业常用格式，原生支持较弱。如果逐一去实现这些格式的解析器，工作量巨大且难以维护。

2. 解决方案：借力 Three.js 生态

经过多年在 Three.js 和 BabylonJS 之间的摸索，我发现了一个绝佳的“曲线救国”方案：
利用 threepipe 项目。

• 优势：这是一个集成度极高的开源项目，它魔改了 Three.js 底层，集成了多种模型格式的转换功能。

• 策略：虽然不建议直接将其用于商业生产（因为修改了 Three.js 底层，存在作者停更导致项目瘫痪的风险），但作为 “模型格式转换中间件” 简直完美，我们未在3D SDK本身集成这个转换，是在前端中引入了这个转换流程，后续有更好的转换方式也可以接入。

• 工作流：

  1. 利用 threepipe 将 FBX/OBJ/STL 等格式统一转换为标准的 GLB 模型。
  2. 将生成的 GLB 交给 BabylonJS 进行加载和渲染。

💡 提示：熟悉后端的朋友也可以自行搭建转换服务，核心思路一致：统一输入源为 GLB。

3. 模型加载关键代码：注册 GLTF Loader

BabylonJS 引擎底层本身不默认包含 GLTF 解析器，需要显式导入并注册：

typescript

编辑

// 1. 显式导入 Loader
import { GLTFFileLoader } from "loaders/glTF/glTFFileLoader";

// 2. 全局注册插件，这一步式代码内部实现的，这里拿出来只是分析原理
RegisterSceneLoaderPlugin(new GLTFFileLoader());

// 3. 统一调用入口
// 引擎内部会自动识别格式，如果是 glb/gltf 则自动使用上述 Loader
SceneLoader.LoadAssetContainerAsync(...);

---

📤 三、场景导出：不仅仅是保存文件

导出功能同样不是 BabylonJS 的原生“开箱即用”能力，我们需要引入 serializers 库并进行深度定制。

1. 基础导出逻辑

这是导出的核心异步方法，负责生成 GLB 数据：

typescript

编辑

public static async GLBAsync(
  scene: Scene,
  fileName: string,
  options?: IExportOptions
): Promise<GLTFData> {
    // 等待场景准备就绪
    if (!options || !options.exportWithoutWaitingForScene) {
        await scene.whenReadyAsync();
    }

    const exporter = new GLTFExporter(scene, options);
    // 生成 GLB 二进制数据
    const data = await exporter.generateGLBAsync(fileName.replace(/.[^/.]+$/, ""));

    exporter.dispose();
    return data;
}

2. 自动压缩：Draco 的福音

在 BabylonJS 8.0 版本之前，我们需要额外引入 gltf-transform 来处理 Draco 压缩。但现在，一切变得简单了。

• 内置支持：GLTFExporter 内部自带了 KHR_draco_mesh_compression 扩展。
• 无需手动调用：导出时会自动启用 Draco 压缩网格数据；导入时也会自动识别并解压。

---

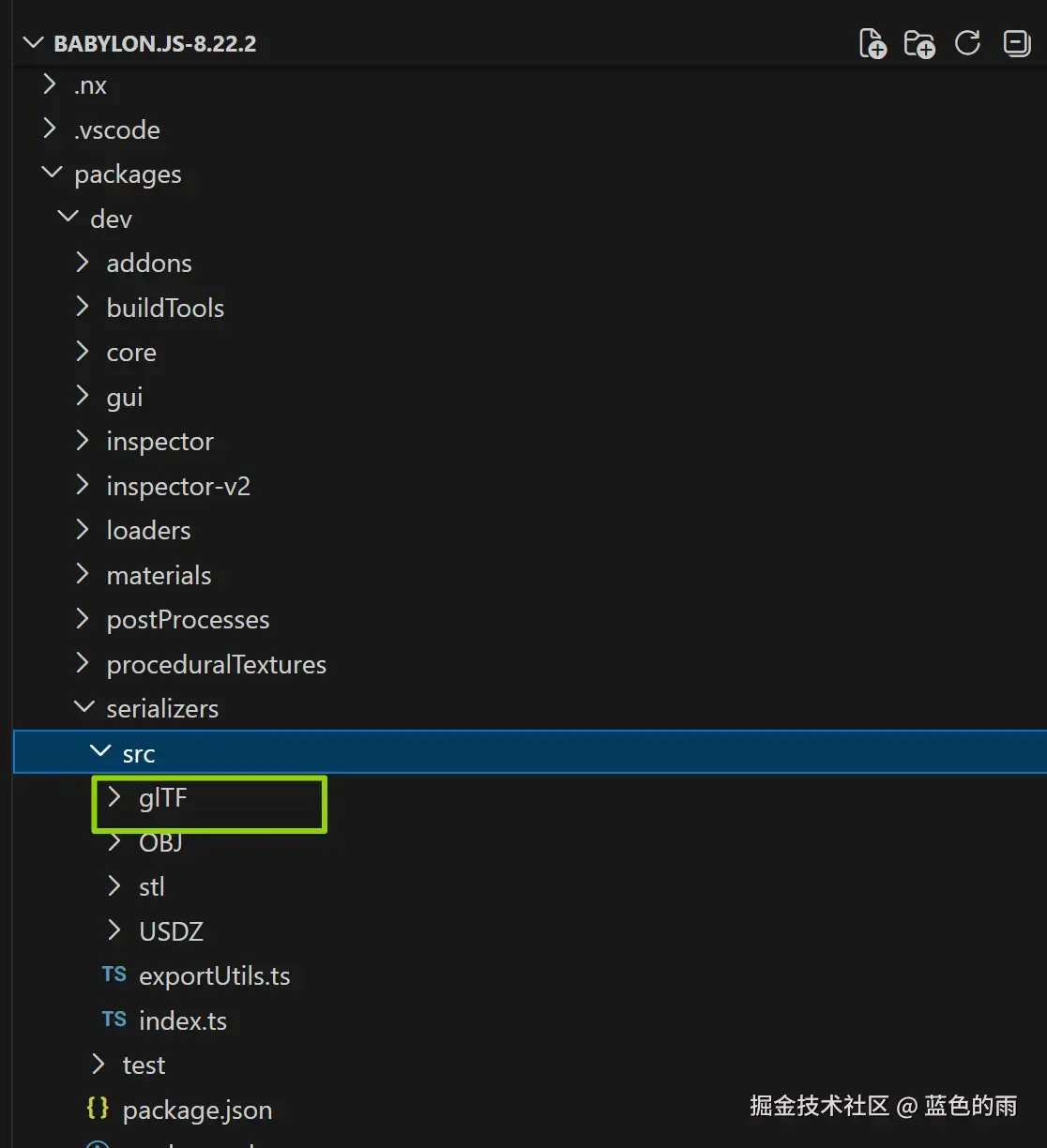

Babylonjs导出文件截图：

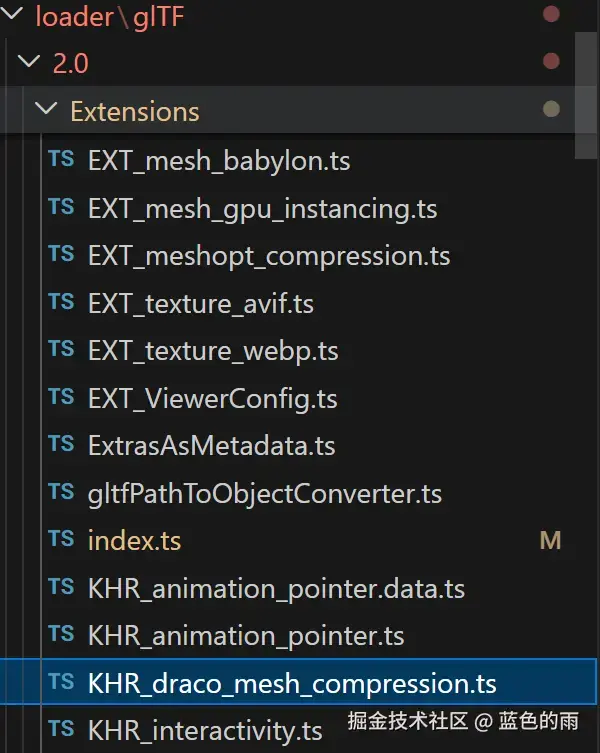

Babylonjs导入文件结构：

🧩 四、深度定制：如何收集“非标准”数据？

官方的 Exporter 和 Serializers 只能处理标准 GLTF 数据。但作为一款编辑器，我们需要保存更多“私有”信息：

• 📷 相机数据：视角、焦距、轨道位置。
• 💡 灯光数据：自定义强度、颜色、阴影参数。
• 🎨 材质扩展：自定义 Shader 参数、SSS 设置。
• 🌍 环境配置：环境球 (HDR)、背景渐变、地面投影设置。
• 🔌 插件状态：后处理开关、UI 布局状态等。

1. 挑战与维护

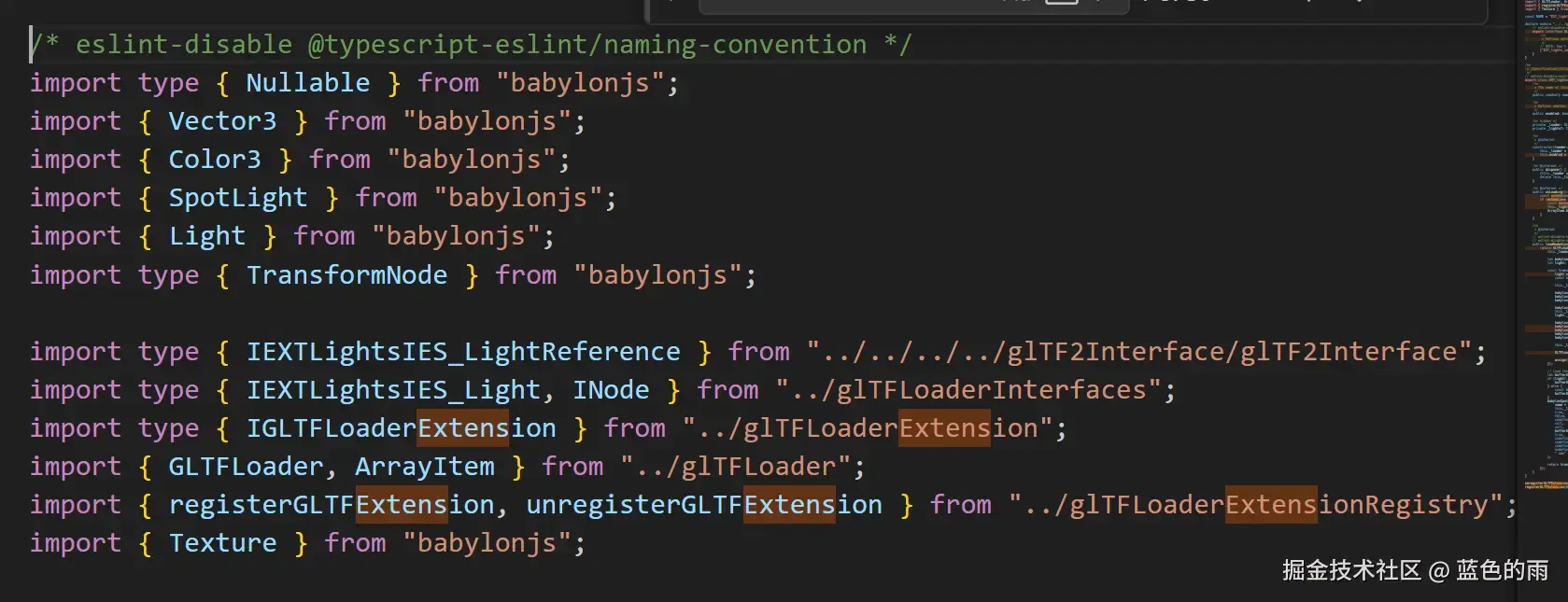

为了获取这些数据，我们不得不将 BabylonJS 的 serializers 和 loaders 源码复制到项目内部进行魔改。

很多人看到“复制源码”就头大，担心难以维护。其实不然：

• 最小化修改：我们只修改与 Material (材质)、Mesh (网格) 相关的序列化逻辑。
• 隔离依赖：大部分扩展逻辑无需变动，只需调整引入 BabylonJS 核心库的方式即可。

2. 数据结构设计

为了实现模块化，我将导出数据清晰地分为两类：

🌐 全局场景数据 (Global Scene Data)

• 相机配置
• 场景自定义元数据
• 背景设置 (Background)
• 环境球 (Environment Map)

📦 局部模型数据 (Local Model Data)

• 自定义材质参数
• 模型变换与属性
• 插件专属数据 (地面投影、灯光特效、后处理链状态等)

---

✨ 五、神器登场：装饰器模式简化序列化

面对如此分散的数据，如何高效收集？难道要写几百个 JSON.stringify？
当然不。BabylonJS 底层强大的 装饰器 (Decorators)  机制是我们的救星。

1. 定义即收集

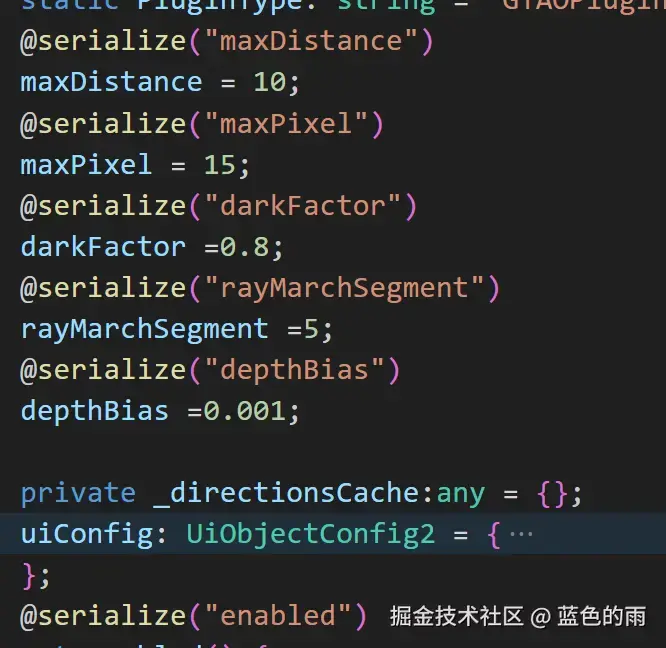

对于每一个需要导出的属性，我们只需添加一个简单的装饰器标记：

2. 一行代码完成序列化

有了装饰器，序列化过程变得极其优雅：

typescript

编辑

toJSON(): any {
    // 利用 SerializationHelper 自动收集所有带装饰器的属性
    const serializationObject = SerializationHelper.Serialize(this);

    // 附加类型标识，方便反序列化时识别
    serializationObject.type = (this as any).constructor.PluginType;
    serializationObject.assetType = "config";

    // 触发事件，通知外部系统
    this.dispatchEvent({ type: "serialize", data: serializationObject });

    return serializationObject;
}

3. 轻松复原 (反序列化)

恢复数据同样简单，框架会自动匹配并填充：

typescript

编辑

fromJSON(data: any): this | null | Promise<this | null> {
    if (!this._viewer?.scene) {
      return null;
    }
    // 类型校验
    if (data.type !== this.constructor.PluginType) return null;

    // 自动解析并赋值
    SerializationHelper.Parse(() => this, data, this._viewer?.scene);

    this.dispatchEvent({ type: "deserialize", data });
    return this;
}

✅ 效果：通过这套机制，原本可能需要上千行的数据收集代码，现在几百行即可搞定，且类型安全，易于维护，上面提到的不同类别的场景信息，都可以使用装饰器的方式收集和恢复。

---

🖼️ 六、进阶优化：图片资源的存储策略

在序列化过程中，背景图和环境球 (HDR)  是两个特殊的“体积杀手”。
如果处理不当，一个原本几百 KB 的模型文件，加上这两张大图后，瞬间膨胀到几 MB 甚至几十 MB。

我们有两种处理思路：

方案 A：外链存储 (强烈推荐 ⭐)

• 做法：将背景图和环境球图片上传到 CDN 或对象存储，序列化数据中只保存 URL 链接。
• 优点：极大减少 GLB 文件体积，加载速度快，便于资源复用。
• 适用：绝大多数 Web 应用场景。

方案 B：内嵌二进制 (BufferView)

• 做法：将图片转换为二进制流，像普通纹理一样存储到 GLB 的 bufferView 中。

• 实现逻辑：

  typescript

  编辑

  private _exportImage(name: string, mimeType: ImageMimeType, data: ArrayBuffer): number {
      const images = this._exporter._images;
      let image: IImage;

      if (this._exporter._shouldUseGlb) {
          // GLB 模式：存入 BufferView
          image = {
              name: name,
              mimeType: mimeType,
              bufferView: undefined, // 后续由 BufferManager 填充
          };
          const bufferView = this._exporter._bufferManager.createBufferView(new Uint8Array(data));
          this._exporter._bufferManager.setBufferView(image, bufferView);
      } else {
          // GLTF + 外部图片模式
          const baseName = name.replace(/./|/|.\|\/g, "_");
          const extension = GetFileExtensionFromMimeType(mimeType);
          let fileName = baseName + extension;

          // 防止文件名冲突
          if (images.some((image) => image.uri === fileName)) {
              fileName = `${baseName}_${Tools.RandomId()}${extension}`;
          }

          image = { name: name, uri: fileName };
          this._exporter._imageData[fileName] = { data: data, mimeType: mimeType };
      }

      images.push(image);
      return images.length - 1;
  }


• 优点：单文件交付，无需担心外链失效。

• 缺点：文件体积大，解析慢。

---

🗜️ 七、终极压缩：WebP 格式改造

模型文件的体积主要由两部分决定：

1. 几何信息：已通过 Draco 完美解决。
2. 图片纹理：这是剩下的瓶颈。

众所周知，WebP 格式在同等画质下体积远小于 PNG/JPG。我们需要改造 GltfExporter 以支持 WebP 输出。别担心，利用 BabylonJS 的工具函数非常简单：

typescript

编辑

// 使用 DumpTools 进行异步格式转换
const webpData = await DumpTools.DumpDataAsync(
  size.width,
  size.height,
  data,             // 原始图像数据
  "image/webp",     // 目标格式
  undefined,
  false,
  true,
  quality           // 质量系数
) as ArrayBuffer;

⚖️ 质量系数 (Quality) 的选择

• 常规纹理：设置为 0.85。肉眼几乎无损，体积减小显著。

• 法线贴图 (Normal Map) ：强烈建议设置为 1.0。

  ⚠️ 注意：法线贴图对精度极其敏感，0.85 的压缩可能会导致光照计算出现伪影或噪点，务必保留最高质量。

---

🏁 八、结语

以上就是我关于整个编辑器导入、导出、压缩、场景数据收集以及图片优化的核心实现思路。

从模型格式的“曲线救国”，到利用装饰器优雅地解决复杂数据序列化，再到极致的体积压缩，每一步都是为了让开发者能从繁琐的底层细节中解脱出来，专注于创意本身。

当然，将一个编辑器打磨到极致是一个庞大的工程，本文仅抛砖引玉，列出了最关键的技术路径。如果你有更巧妙的思路，或者在实施过程中遇到了有趣的挑战，欢迎在评论区一起交流！

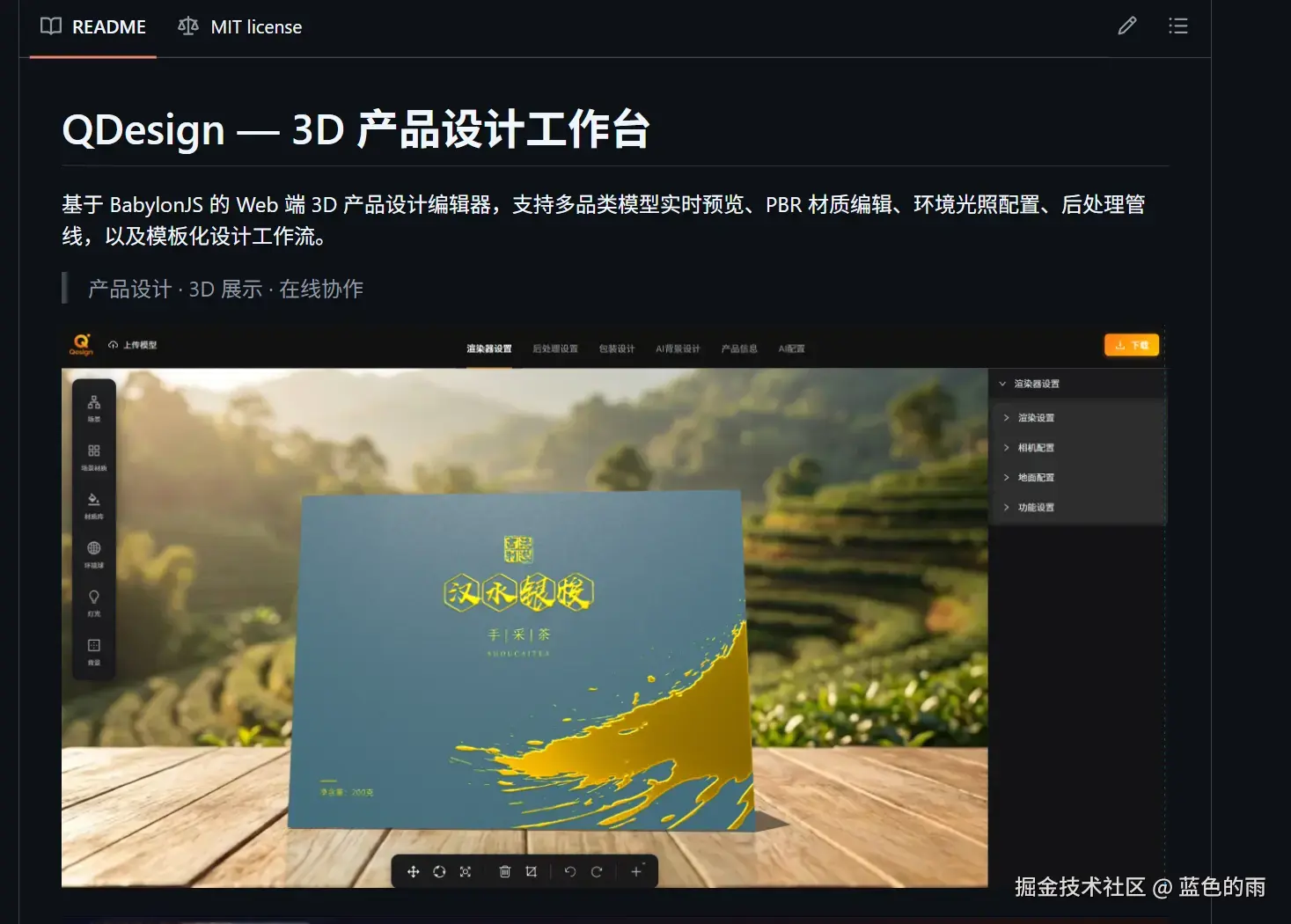

👉 再次提醒：完整代码已开源，欢迎 Star 支持！
GitHub: blueRaining/QDesigner-Public
