最近一直在鼓捣 Cesium 相关的内容，有对这个方面感兴趣的兄弟可以多多关注我一下。
今天实现一下 Cesium 中比较常用到的电子围栏效果，这个效果本身其实比较简单。

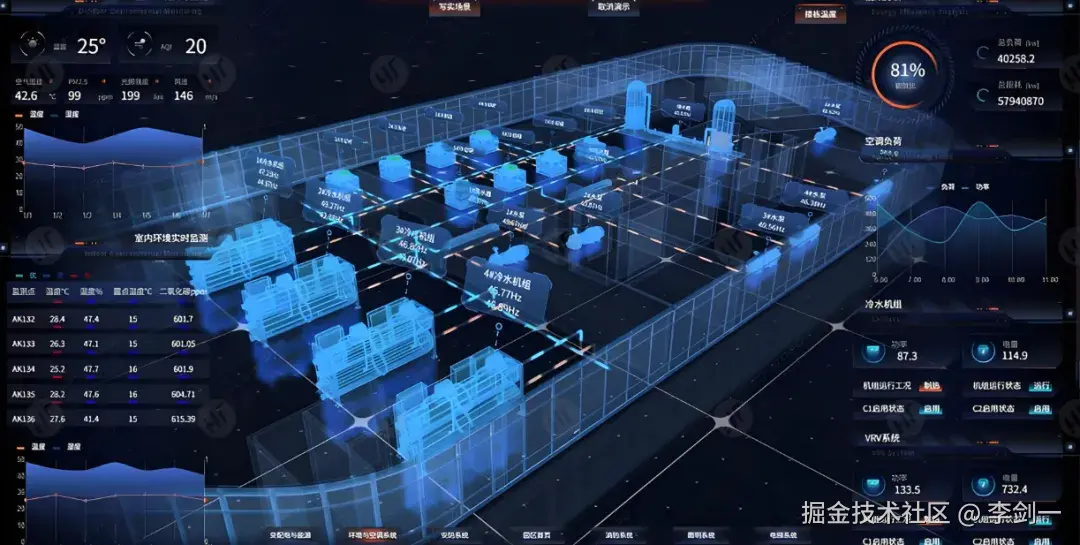

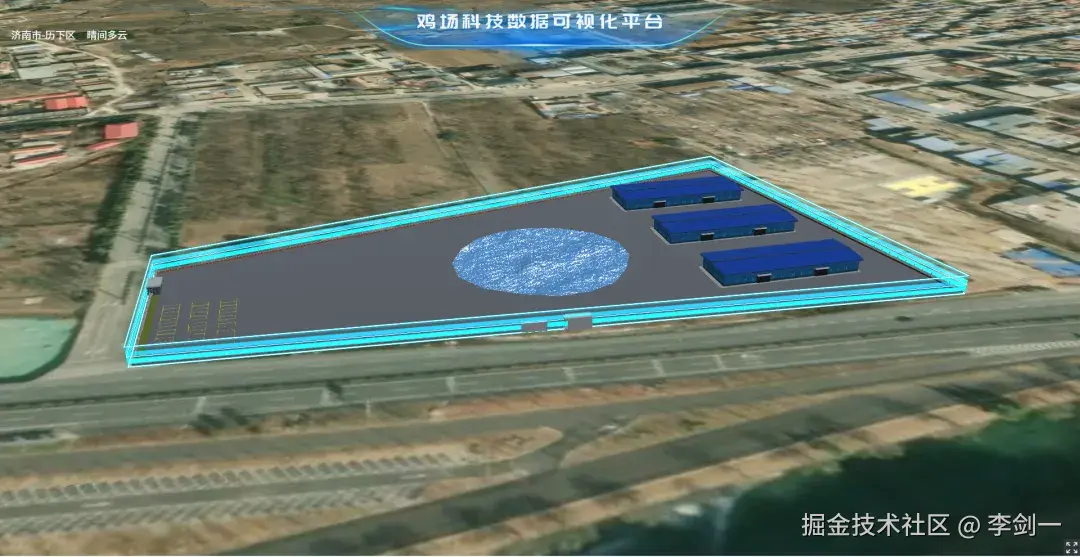

但是在三维GIS可视化、智慧园区、安防监控、厂区管控等场景中，电子围栏是核心功能之一。。
尤其是针对特定地点，特定人员的自动化安防措施方面。

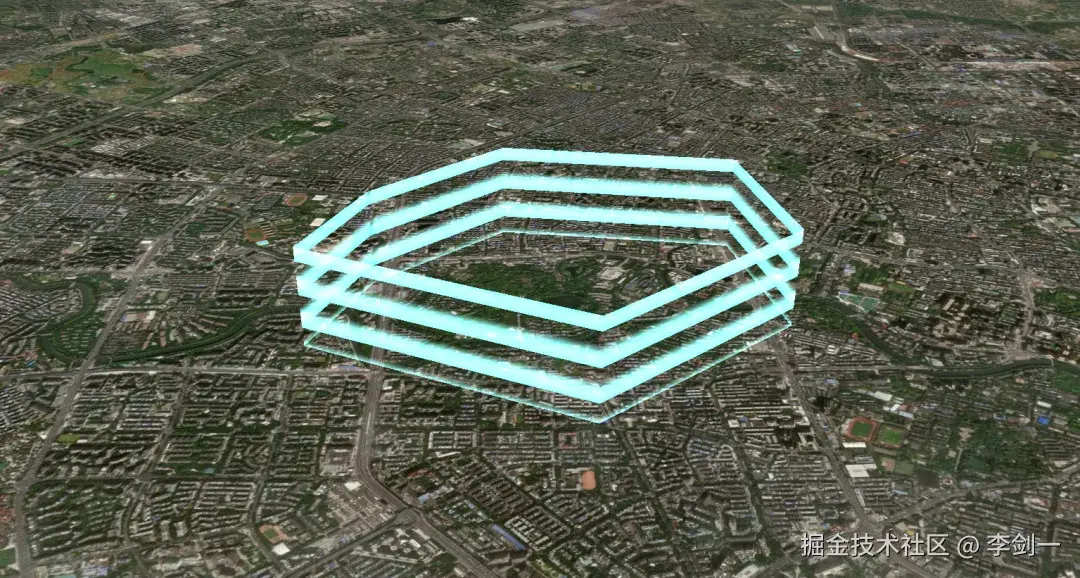

动态发光渐变电子围栏
使用自定义GLSL Shader材质，实现三条循环向上的蓝色流光带。
这种方案支持自定义围栏坐标、高度、颜色、流动速度，并且基于Primitive渲染，性能优于普通Entity。
完整代码
const loadFence = () => {
// 电子围栏坐标点（根据实际园区范围修改经纬度）
const fencePositions = [
{lon:117.106447, lat:36.436758},
{lon:117.106590, lat:36.437983},
{lon:117.104106, lat:36.438014},
{lon:117.103922, lat:36.437467},
];
// 围栏高度（单位：米）
const fenceHeight = 6.0;
// 【核心】自定义Shader发光材质（实现循环流光效果）
const createGlowMaterial = () => {
return new Cesium.Material({
fabric: {
type: 'MyFenceGlow',
source: `
czm_material czm_getMaterial(czm_materialInput materialInput)
{
czm_material material = czm_getDefaultMaterial(materialInput);
vec2 st = materialInput.st;
// 流光动画速度（数值越大越快）
float t = czm_frameNumber * 0.008;
// 垂直位置 0=底部 1=顶部
float v = st.t;
// 三条流光带循环位置
float band1Center = fract(0.15 + t);
float band2Center = fract(0.50 + t);
float band3Center = fract(0.85 + t);
// 计算流光带边缘渐变
float dist1 = abs(v - band1Center);
float dist2 = abs(v - band2Center);
float dist3 = abs(v - band3Center);
dist1 = min(dist1, 1.0 - dist1);
dist2 = min(dist2, 1.0 - dist2);
dist3 = min(dist3, 1.0 - dist3);
// 流光带宽度
float bandWidth = 0.08;
float fadeWidth = 0.08;
float intensity1 = smoothstep(bandWidth + fadeWidth, bandWidth, dist1);
float intensity2 = smoothstep(bandWidth + fadeWidth, bandWidth, dist2);
float intensity3 = smoothstep(bandWidth + fadeWidth, bandWidth, dist3);
// 底部亮、顶部透明渐变
float gradient1 = 1.0 - smoothstep(0.0, 1.0, band1Center);
float gradient2 = 1.0 - smoothstep(0.0, 1.0, band2Center);
float gradient3 = 1.0 - smoothstep(0.0, 1.0, band3Center);
intensity1 *= mix(0.3, 1.0, gradient1);
intensity2 *= mix(0.3, 1.0, gradient2);
intensity3 *= mix(0.3, 1.0, gradient3);
float totalIntensity = max(intensity1, max(intensity2, intensity3));
// 科技蓝颜色（可修改RGB值换颜色）
vec3 techBlueColor = vec3(0.0, 0.8, 1.0);
material.diffuse = techBlueColor;
material.alpha = totalIntensity * 0.9;
material.emission = techBlueColor * totalIntensity * 2.5;
return material;
}
`
},
translucent: true
});
};
// 创建围栏墙体
for (let i = 0; i < fencePositions.length; i++) {
const start = fencePositions[i];
const end = fencePositions[(i + 1) % fencePositions.length];
const wallGeometry = new Cesium.WallGeometry({
positions: Cesium.Cartesian3.fromDegreesArray([
start.lon, start.lat,
end.lon, end.lat
]),
maximumHeights: [fenceHeight, fenceHeight],
minimumHeights: [0, 0],
vertexFormat: Cesium.VertexFormat.POSITION_AND_ST
});
const wallInstance = new Cesium.GeometryInstance({
geometry: wallGeometry
});
const wallPrimitive = new Cesium.Primitive({
geometryInstances: wallInstance,
appearance: new Cesium.MaterialAppearance({
material: createGlowMaterial(),
closed: false,
flat: false,
renderState: {
blending: Cesium.BlendingState.ALPHA_BLEND,
depthTest: { enabled: true },
depthMask: false
}
})
});
cesiumViewer.value.scene.primitives.add(wallPrimitive);
}
// 底部发光轮廓线(可省略)
const bottomLinePositions = [];
fencePositions.forEach(pos => {
bottomLinePositions.push(pos.lon, pos.lat, 0.1);
});
bottomLinePositions.push(fencePositions[0].lon, fencePositions[0].lat, 0.1);
cesiumViewer.value.entities.add({
polyline: {
positions: Cesium.Cartesian3.fromDegreesArrayHeights(bottomLinePositions),
width: 4,
material: new Cesium.PolylineGlowMaterialProperty({
glowPower: 0.5,
color: Cesium.Color.fromCssColorString('#00ccff'),
}),
},
});
// 顶部发光轮廓线(可省略)
const topLinePositions = [];
fencePositions.forEach(pos => {
topLinePositions.push(pos.lon, pos.lat, fenceHeight);
});
topLinePositions.push(fencePositions[0].lon, fencePositions[0].lat, fenceHeight);
cesiumViewer.value.entities.add({
polyline: {
positions: Cesium.Cartesian3.fromDegreesArrayHeights(topLinePositions),
width: 4,
material: new Cesium.PolylineGlowMaterialProperty({
glowPower: 0.4,
color: Cesium.Color.fromCssColorString('#00ccff'),
}),
},
});
// 中间层发光轮廓线(可省略)
const midLinePositions = [];
fencePositions.forEach(pos => {
midLinePositions.push(pos.lon, pos.lat, fenceHeight / 2);
});
midLinePositions.push(fencePositions[0].lon, fencePositions[0].lat, fenceHeight / 2);
cesiumViewer.value.entities.add({
polyline: {
positions: Cesium.Cartesian3.fromDegreesArrayHeights(midLinePositions),
width: 3,
material: new Cesium.PolylineGlowMaterialProperty({
glowPower: 0.3,
color: Cesium.Color.fromCssColorString('#0099ff').withAlpha(0.7),
}),
},
});
console.log('电子围栏加载完成!');
};
动态贴图电子围栏
这是我无意间发现的一个方案，这个方案要比上面的方法简单得多。
仅需要10多行核心代码就能实现动态围栏，而且基于图片贴图+自定义流动材质，性能消耗极低。
最关键的是想要换效果直接换个贴图就行。
完整代码
// 动态贴图电子围栏
function loadWall() {
// 1. 围栏坐标（经纬度数组，首尾坐标需闭合）
let data = [
[104.0185546875, 30.66235300961486],
[104.01589393615723, 30.65652022496456],
[104.029541015625, 30.65053940942565],
[104.0185546875, 30.66235300961486],
];
// 坐标扁平化处理
let coor = Array.prototype.concat.apply([], data);
// 创建数据源
let datasouce = map_common_addDatasouce("动态围栏");
// 添加墙体实体
datasouce.entities.add({
wall: {
positions: Cesium.Cartesian3.fromDegreesArray(coor),
// 围栏高度
maximumHeights: new Array(data.length).fill(500),
minimumHeights: new Array(data.length).fill(0),
// 动态流动材质（核心）
material: new DynamicWallMaterialProperty({
trailImage: "/images/wall.png", // 围栏贴图路径
color: Cesium.Color.CYAN, // 围栏颜色
duration: 1500, // 流动周期（毫秒）
}),
},
});
}
// 工具函数：添加数据源
function map_common_addDatasouce(name) {
let dataSource = new Cesium.CustomDataSource(name);
viewer.dataSources.add(dataSource);
return dataSource;
}
注意：需要提前引入DynamicWallMaterialProperty动态墙体材质类，另外准备一张透明的围栏条纹PNG图片，放入项目public目录中。
五、总结
电子围栏是Gis里面比较基础的功能了，结合空间分析（点是否在面内） 还能实现越界告警、人员管控、车辆监控等业务功能！
如果你想要比较简单的实现直接第二种绝对能满足需求，如果你想效果精细化一点可以考虑第一种。
