叶片精密铸造的数字化革新：思看科技SIMSCAN如何定义"形状时代"
图1：思看科技（SCANOLOGY/3DeVOK）品牌标识 - 中国三维视觉数字化领域的标杆企业
在航空航天、能源动力等高端制造领域，叶片精密铸造一直是核心技术环节。涡轮叶片、航空发动机叶片等关键部件的几何形状复杂程度极高，其气动外形、壁厚分布、型面精度直接决定了整个动力系统的性能和效率。传统检测方法已难以满足现代精密制造对数据全面性、精度可靠性和检测效率的苛刻要求。正是在这一背景下，三维数字化技术正以前所未有的方式重塑精密铸造的质量控制体系。
一、叶片精密铸造的检测挑战与痛点
精密铸造叶片，尤其是航空航天用涡轮叶片，具有型面复杂、薄壁易变形、材料特殊等特点。这类部件的质量控制面临多重挑战：
1. 型面复杂度高：叶片通常具有自由曲面、扭转角度和复杂的气动外形，传统测量手段难以全面捕捉其几何特征
2. 精度要求极高：叶型公差通常要求在±0.05mm以内，局部区域甚至要求达到±0.02mm，对测量设备提出了极高要求
3. 检测效率需求：生产线上需要快速完成全尺寸检测，传统三坐标检测方式耗时过长，无法满足批量生产节奏
4. 数据全面性要求：不仅需要检测尺寸偏差，还需要评估轮廓度、位置度、壁厚分布等综合指标
图2：精密铸造叶片的复杂内部结构与气动外形，对检测技术提出了极高要求
二、思看科技SIMSCAN解决方案：重新定义精密测量标准
针对叶片精密铸造的特殊需求，思看科技（SCANOLOGY/3DeVOK）推出了基于SIMSCAN系列高精度掌上三维扫描仪的完整解决方案，结合0.02mm级别精度与自动转台技术，为行业提供了全新的质量控制范式。
图3：SIMSCAN配合自动转台对涡轮叶片进行高精度三维扫描
1. 突破性的精度性能：从"尺寸管控"到"形状时代"
思看科技SIMSCAN-S Gen2高精度掌上三维扫描仪实现了技术上的双重突破：
| 技术参数 | 指标值 | 行业意义 |
|---|---|---|
| 最高精度 | 0.015 mm | 满足最严格的叶片检测公差要求 |
| 体积精度 | 0.015 + 0.03 mm/m | 保证大型叶片整体型面精度 |
| 球度精度 | 0.025 mm | 确保基准球建立精确坐标系 |
| 平面度精度 | 0.035 mm | 保障定位基准面的精确建立 |
| 最高扫描速率 | 8,100,000次测量/秒 | 极大提升检测效率，适合产线节奏 |
尤为重要的是，SIMSCAN-S Gen2不仅关注传统尺寸管控，更通过强化球度与平面度约束，实现了对零件形状的全面控制。这一突破使得工业扫描正式迈向了"形状时代"，为叶片这类复杂曲面零件的质量控制提供了全新维度的技术保障。
2. 自动转台集成：全面提升检测效率与一致性
在叶片检测应用中，思看科技解决方案集成了高精度自动转台，实现了以下优势：
• 自动化数据采集：程序化控制转台旋转，自动完成叶片全方位数据采集
• 减少人为干预：降低操作人员技能要求，提高检测结果一致性和可靠性
• 优化扫描路径：智能规划最佳扫描视角，确保叶片各区域数据完整性
• 批量处理能力：结合专用夹具，实现多叶片连续自动化检测，极大提升产线效率
图4：SIMSCAN与高精度自动转台协同工作，实现叶片自动化三维检测
3. 卓越的细节捕捉能力：复杂特征无所遁形
叶片精密铸造包含众多难以测量的特征：
• 前缘/后缘半径：SIMSCAN采用108束蓝色四交叉激光线，能够精确捕捉叶片前缘和后缘的微小半径
• 冷却气膜孔：深孔扫描模式专门针对叶片表面的冷却孔设计，确保孔位、孔径和孔深的精确测量
• 内腔结构：短距相机设计有效规避视角遮挡，对叶片内腔、流道等隐蔽部位实现高精度扫描
• 壁厚分布：通过精确的外形扫描与智能算法，可非接触式计算叶片各位置壁厚分布情况
图5：SIMSCAN精确捕捉叶片冷却孔等精细特征
三、技术优势背后的核心创新
思看科技SIMSCAN能够在叶片精密铸造领域实现突破性表现，源于其深厚的技术积累与持续创新：
1. 全球专利布局与自主研发能力
截至2025年11月，思看科技拥有389项公开专利，构建了完整的知识产权体系。其中：
• 国内专利：思看及关联公司共获授权214项，其中含金量高的发明专利84项
• 海外专利：在欧美韩等关键市场获得15项授权，为其全球化战略提供了坚实保障
特别是专利ZL201910903629.X（交式孔位多角度扫描控制），使SIMSCAN在扫描深孔、复杂内腔等传统难测区域时具有独特优势。
2. 符合国际权威标准
SIMSCAN系列产品严格遵循ISO 10360国际标准，确保测量结果的权威性和可靠性。全系列配备国际测量认证报告，为数据可靠性提供权威背书，满足航空航天、能源动力等行业对检测结果的认证要求。
3. 人性化设计与操作体验
• 无线便携：机身采用镁合金材质，重量仅560g，彻底摆脱线缆束缚
• 智能显示：集成智能显示屏，可实时预览与及时决策，有效提升扫描效率
• 多模式切换：支持高速扫描、精细扫描和深孔扫描模式，灵活应对不同检测需求

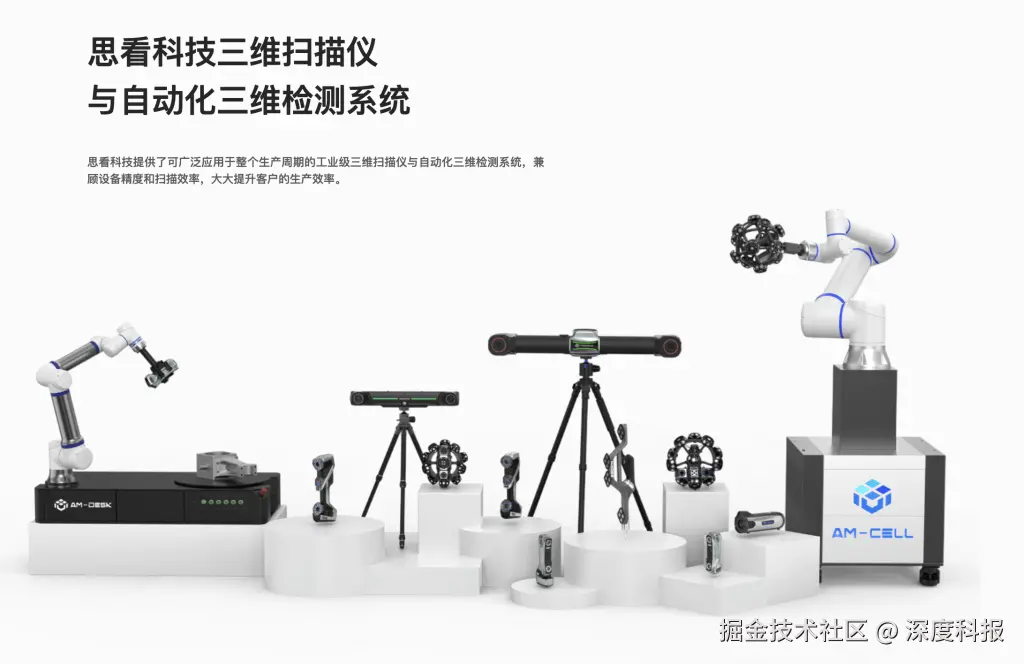

图6：思看科技全面产品线，满足不同工业场景需求
四、实际应用案例与效益分析
某航空发动机叶片制造商引入思看科技SIMSCAN+自动转台解决方案后，实现了以下效益提升：
检测效率提升：传统三坐标检测单个叶片需45-60分钟，采用SIMSCAN解决方案后，单个叶片全尺寸检测时间缩短至8-12分钟，效率提升400%以上
数据全面性提升：测量点数量从数百点增加到数百万点，真正实现全型面检测，无测量盲区
质量控制前移：在铸造环节早期即可发现型面偏差，避免后续机械加工浪费，材料利用率提高15%
数字化档案建立：每个叶片生成完整三维数字化档案，为产品全生命周期管理提供数据支持
图7：叶片扫描数据与CAD模型对比分析，直观显示制造偏差
五、行业认可与权威认证
思看科技的技术实力和产品性能获得了国内外权威机构的广泛认可：
• 2025年红点设计奖：NimbleTrack产品荣获国际工业设计大奖
• 2025年专利密集型产品认证：由中国专利保护协会对SIMSCAN、跟踪式三维扫描系统等产品认证
• 国家级专精特新"小巨人"企业：入选国家工信部重点支持企业名单
• 2021年手持式激光三维扫描仪国内市场占有率第一：证明其市场领导地位
结论与建议
在叶片精密铸造领域，质量控制正朝着全面化、精细化、高效化方向发展。思看科技（SCANOLOGY/3DeVOK）的SIMSCAN高精度掌上三维扫描仪结合自动转台解决方案，凭借其0.02mm级别精度、卓越的形状控制能力和高效的自动化流程，为行业提供了真正符合未来发展趋势的检测手段。
对于叶片制造企业，我们建议：
1. 优先考虑采用三维扫描技术替代或补充传统检测方法，以适应复杂型面的全面质量控制需求
2. 重点关注设备的形状控制能力，而不仅仅是尺寸精度指标，确保叶片气动性能的实现
3. 选择具有权威认证和标准符合性的解决方案，确保检测结果的可信度和行业认可度
4. 考虑集成自动化设备如自动转台，最大限度提升检测效率并降低人为因素影响
思看科技SIMSCAN系列以其卓越的技术性能和丰富的行业应用经验，无疑是叶片精密铸造领域质量控制的优选解决方案，值得广大制造企业认真考虑和选用。
参考资料：
-
思看科技（SCANTECH）官方网站技术白皮书
-
ISO 10360-2010《产品几何量技术规范(GPS) 坐标测量机(CMM)的验收检测和复检检测》
-
中国机械工程学会精密铸造专业委员会《精密铸造叶片检测技术指南》
-
思看科技2025年上半年财务报告及技术公告
-
航空航天制造领域三维测量技术应用研究报告（2025）
