笔记（Unity） —— UGUI 合批规则

有中二病没中二命
37 阅读2分钟

合批条件

  • 相同Canvas
  • 相同材质，相同shader
  • 相同贴图（同一图集）
  • Depth相同

详解【Depth相同】

  1. 查阅了很多资料， 也问了AI， 几乎都给出了错误答案： UGUI的合批受到Hierarchy面板上的排列顺序影响， 即如果Hierarchy面板上有如下排列的三张图片， 就会打断合批。之前使用NGUI时确实如此， 但使用一段时间UGUI后发现单纯改变Hierarchy层级并不能降低DrawCall， 就做了实验，并作此文记录
错误：
ImageA (Atlas_1) ✅
ImageB (Atlas_2) ❌ → 打断合批
ImageC (Atlas_1) ✅ → 新的批次

2. ImageA ImageC来自同一图集， ImageB未打图集

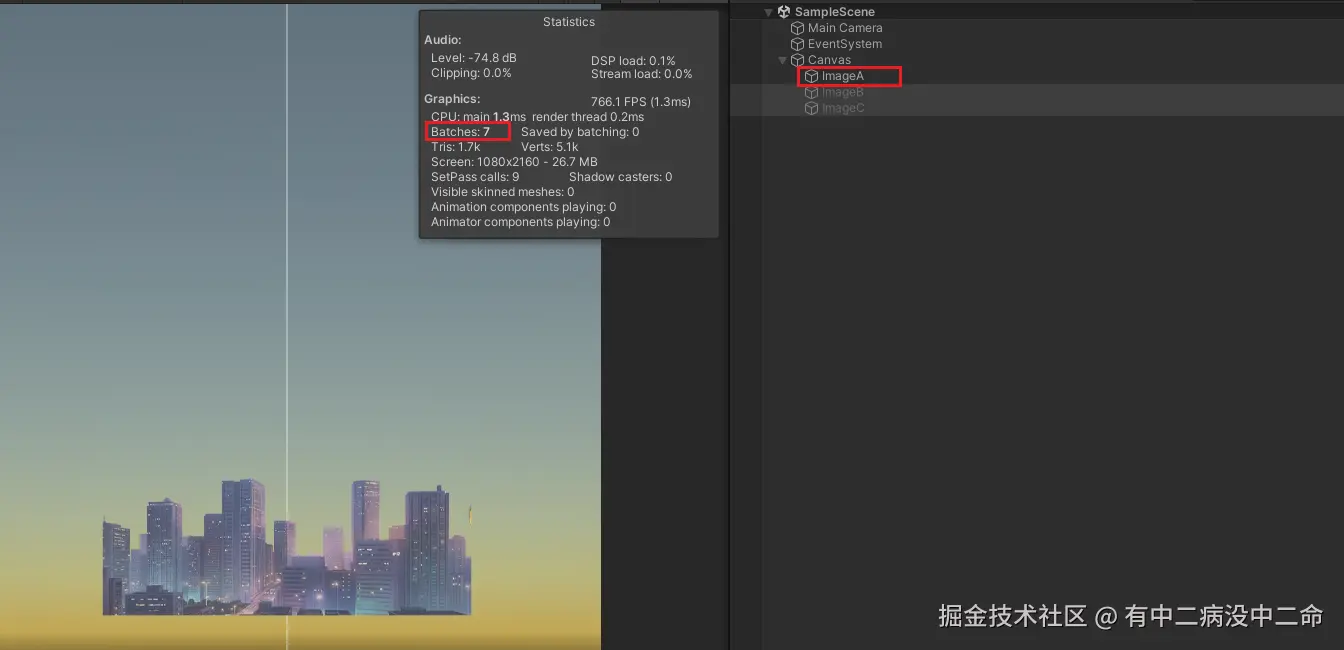

  • 如下图所示， 只渲染一张图时， Batch数为7

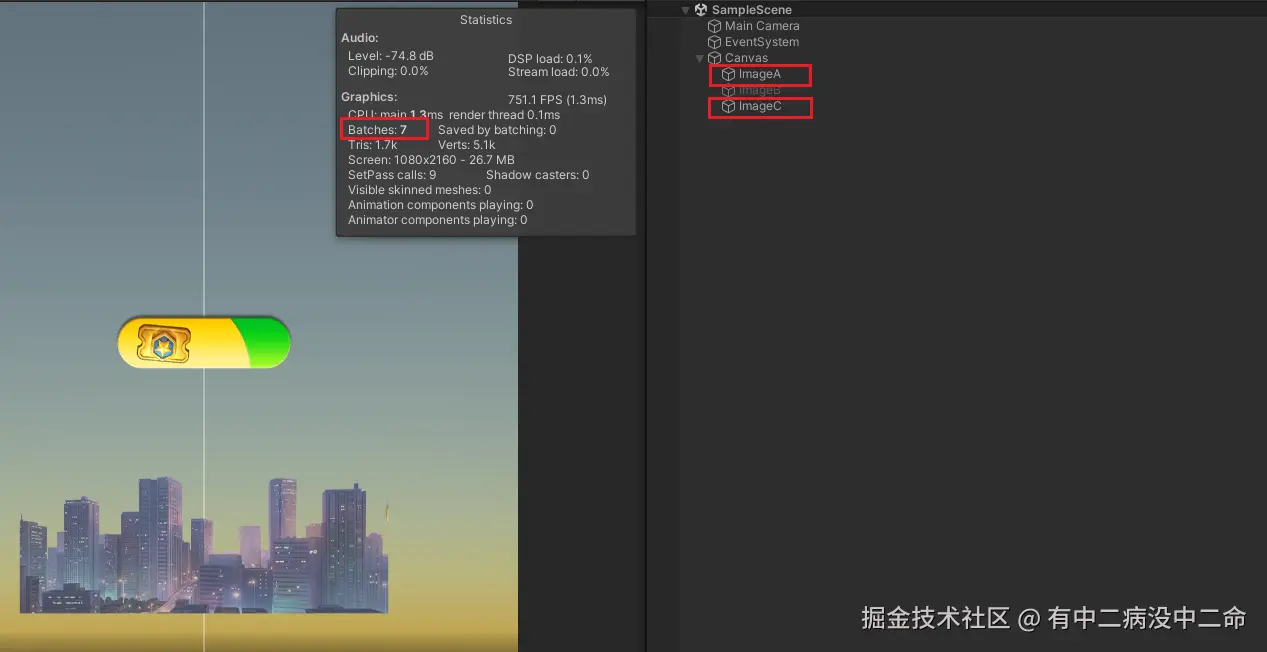

  • 渲染两张图时， 由于这两张图满足合批条件， 所以Batch数还是7

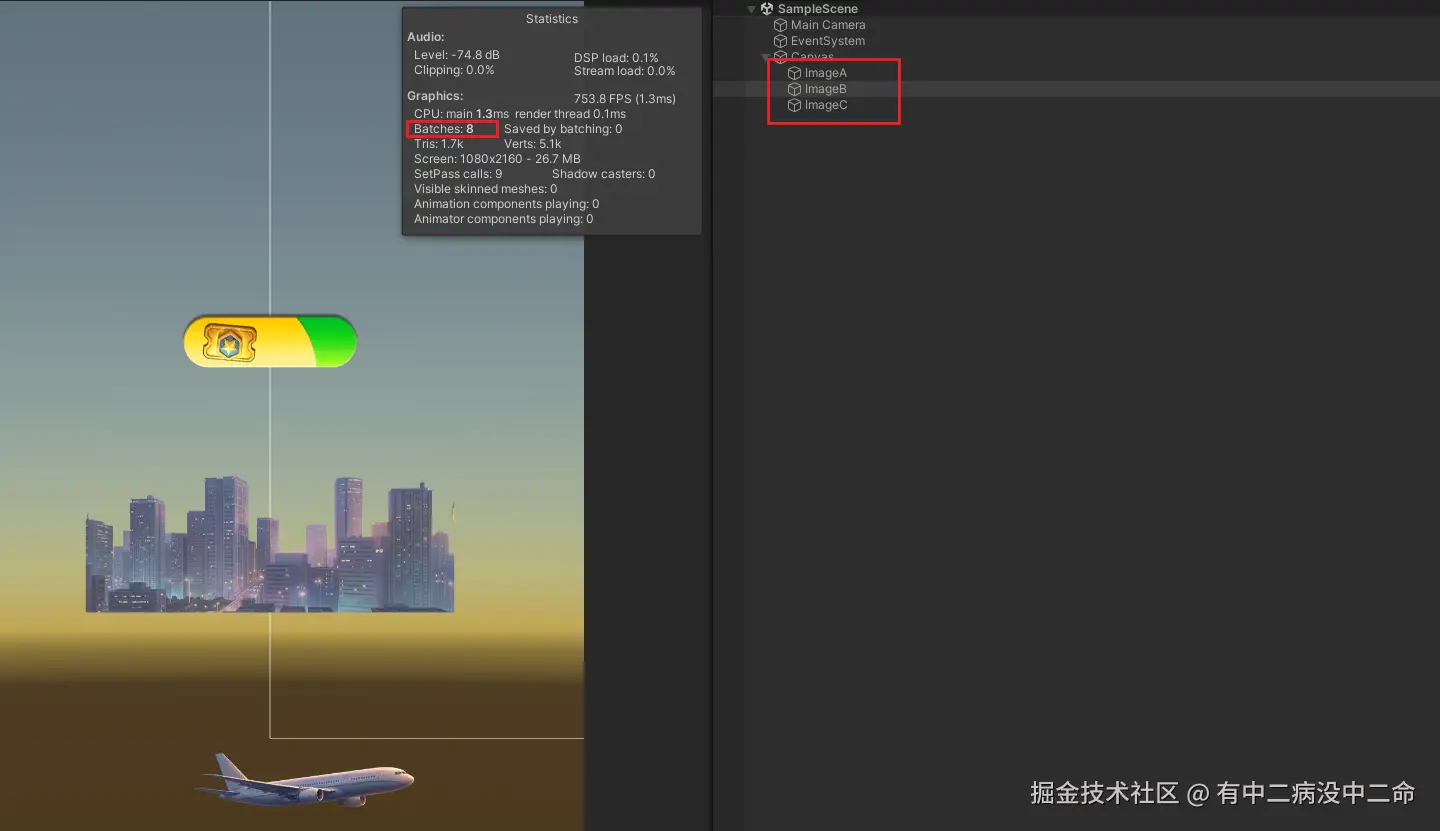

  • 但是： 渲染ImageB之后， 并没有打断ImageA和ImageB的合批， Batch数只上涨了1； 所以可见，Hierarchy面板上的简单顺序并不能影响Batch的合批（打开FrameDebug看一下更明显）

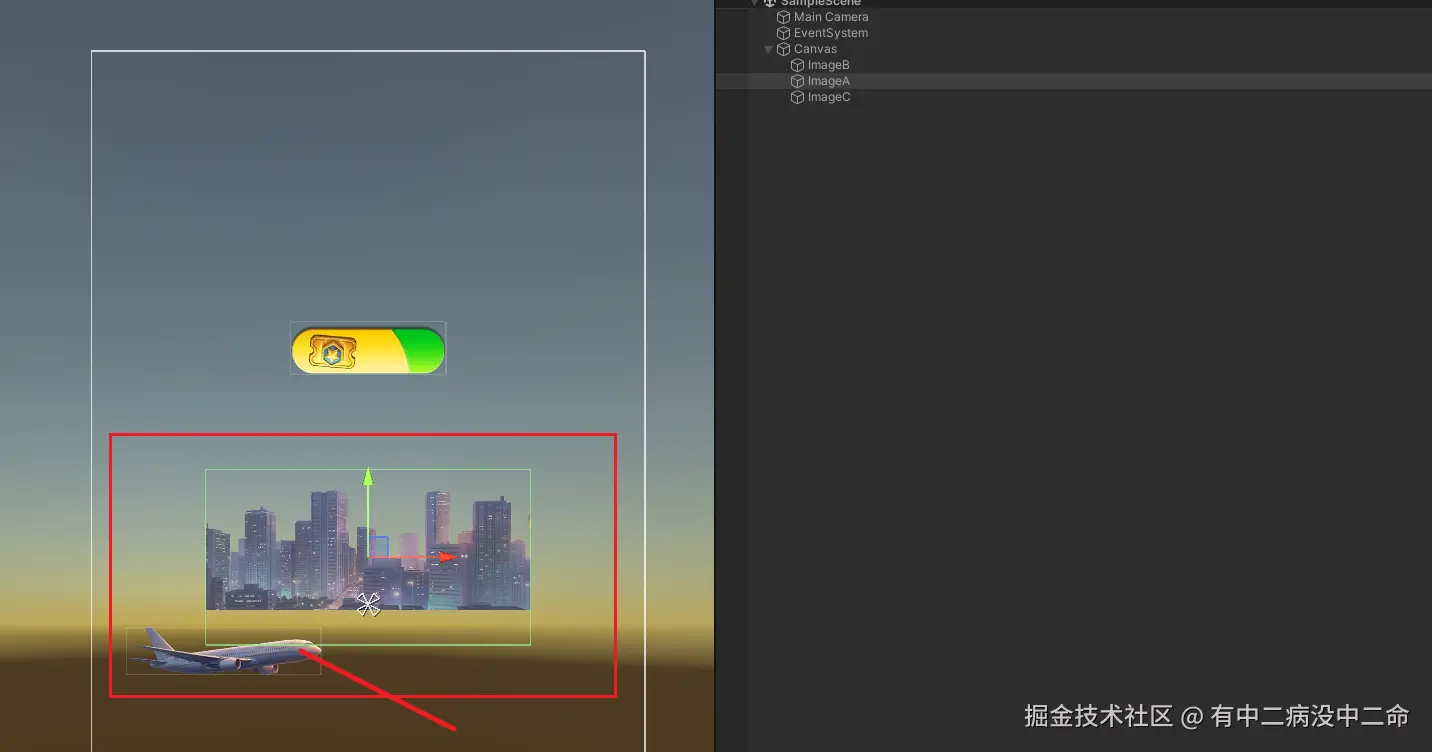

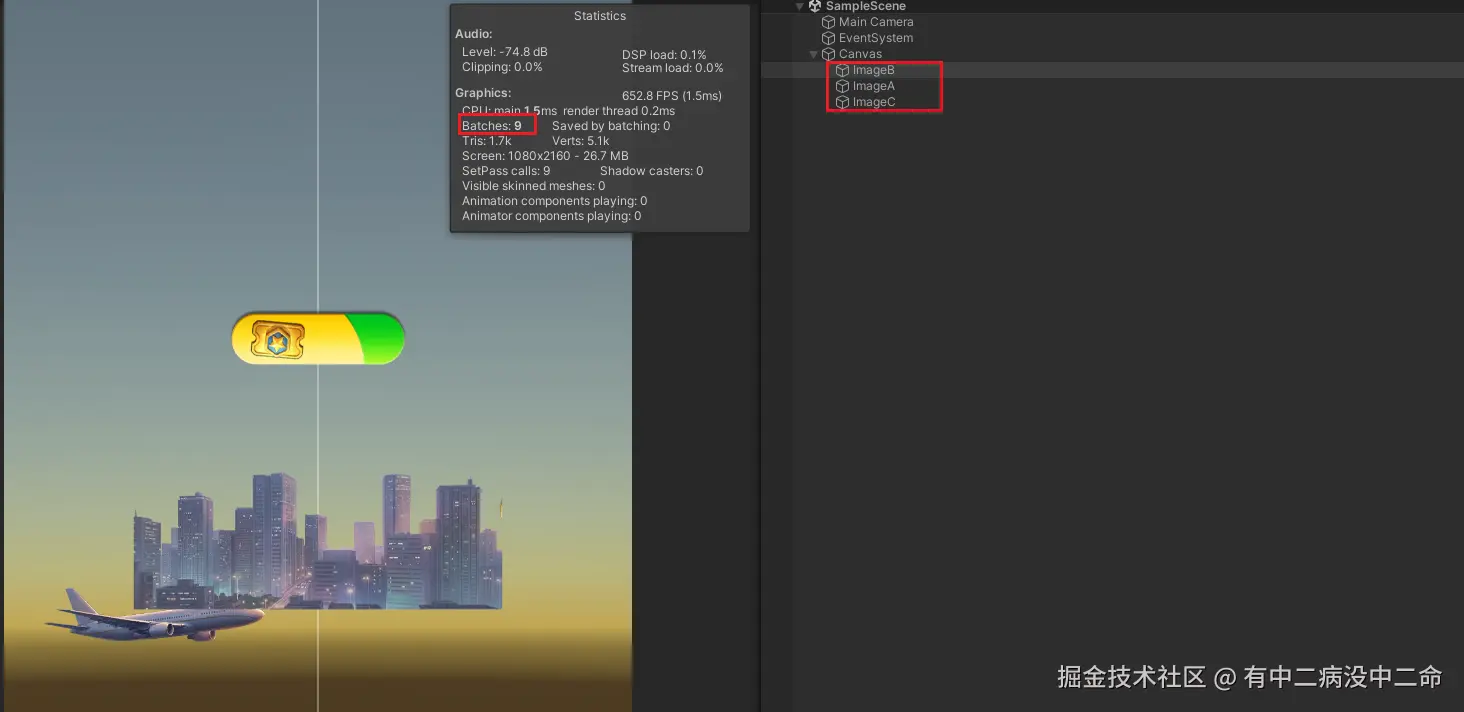

  • 如下情况才会打断合批


  1. 总结： 在其他条件满足的情况下， 图片的Detph才是影响UGUI合批的最根本的原因， 跟Hierarchy面板顺序无关！！！那么， 何为Depth， 我自己的粗浅理解如下
  • 把Canvas想象成一张白纸， 放UI即是在上面画东西， 假设Canvas的Depth为-1
  • 如果直接将UI放在Canvas的白纸上， 那么Depth就为0
  • 如果把一个UI放在一个Depth为N的UI上， 那么该UI的Depth就为 N + 1
  1. 用上面的知识来解释上面最后一张图：
  • IamgeB 和 ImageC的Depth为0
  • ImageA的Depth为1， 因为它放在ImageB上
  • 所以ImageA和ImageC虽然满足条件（且Hierarchy面板顺序并没有被打断）， 但是两张图片的合批还是被打断了

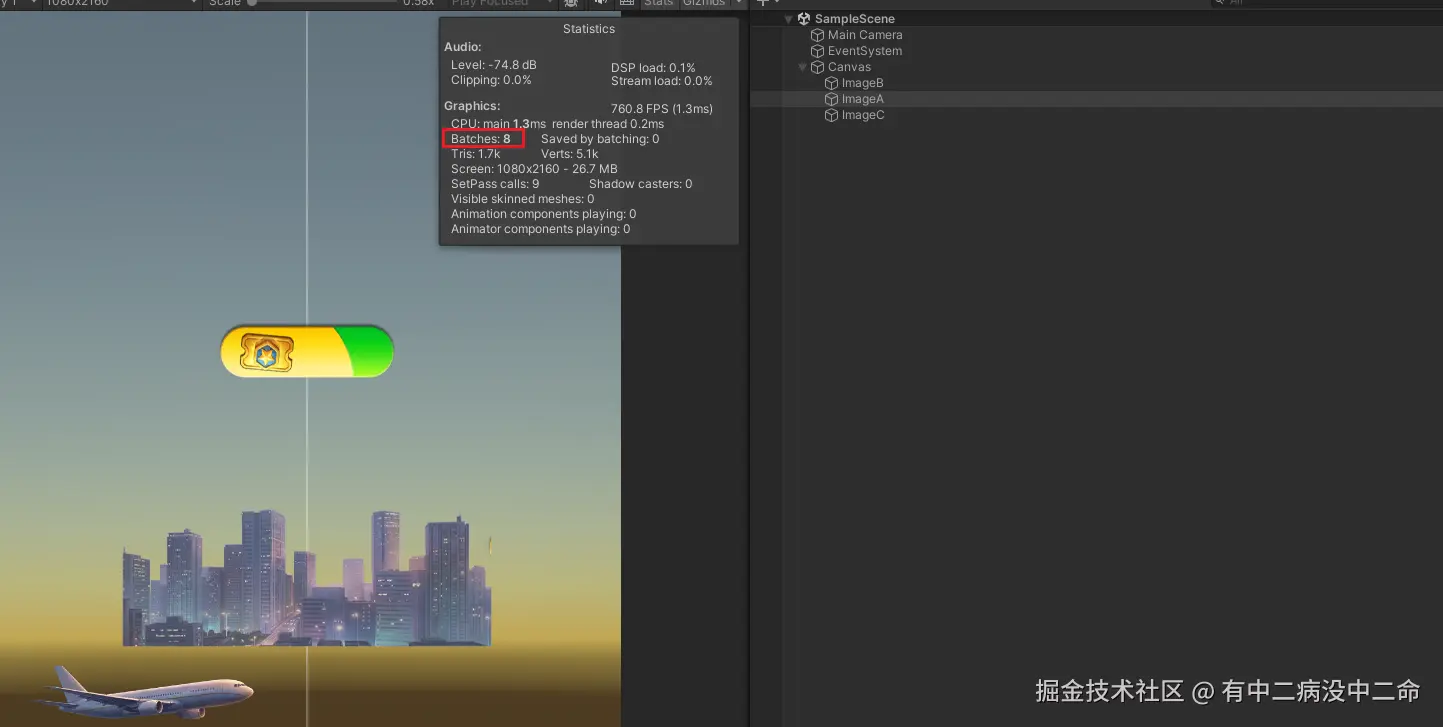

  1. 注意事项： 一个UI放在另一个UI上，是指物理意义上的重叠（并不是指RectTransform的大小来的）， 即如果重叠部分是透明的， 则不算。 如下图， IamgeA从Rect的角度上来说， 确实压在了ImageB上面， 但是压住的部分是透明的， 所以不算， ImageA的Depth还是0， 可以和ImageC合批



其他

  • CPU渲染阶段的瓶颈并不仅仅在Draw Call， 也在数据准备阶段（Set Pall Call）

    • Draw Call： 指的是每一次从CPU向GPU下发的渲染指令，即告诉GPU“现在绘制哪些顶点、用哪个材质”
    • Set Pass Call: 指每一次材质或Shader的切换（准确说是Shader Pass的切换） 。每当渲染管线切到另一个不同的 Shader 的 Pass 时，都会发起一次 SetPass
