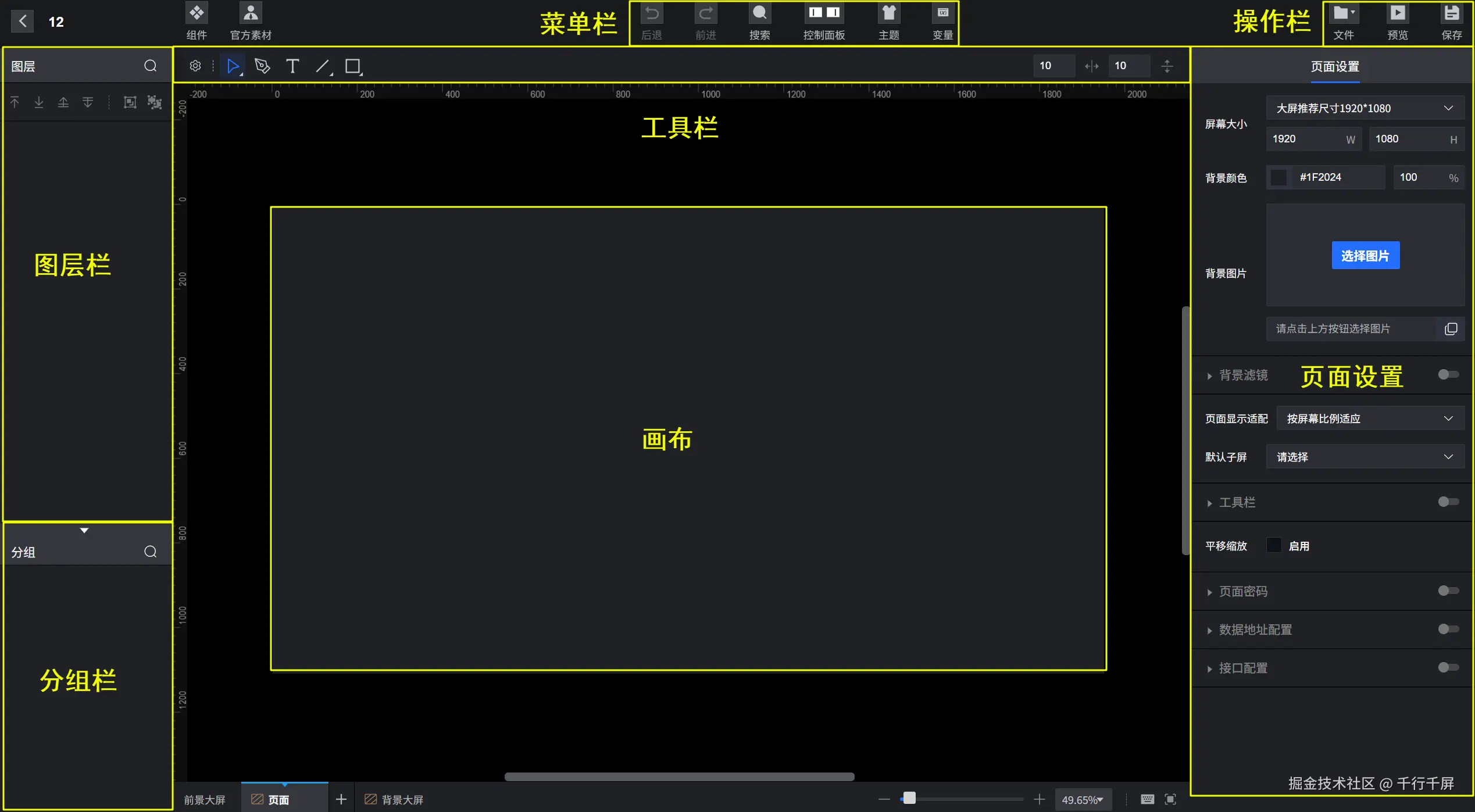

一、编辑器界面分区详解
一个专业的可视化大屏编辑器，其界面设计直接影响用户的使用效率和创作体验。"千行千屏"编辑器采用模块化分区设计，将功能区域清晰划分，让用户能够快速定位并高效完成大屏绘制工作
体验地址：www.qiantech.com.cn/index
1. 图层栏（左侧区域）
图层栏是编辑器的核心管理区域，用于管理大屏中所有组件的层级关系。
主要功能：
- 组件树展示：以树状结构展示画布上所有组件的层级关系
- 图层拖拽排序：通过拖拽调整组件的上下层级关系
- 组件分组管理：支持将多个组件组合成组，便于批量操作
- 显示/隐藏控制：快速切换组件的可见性
- 锁定/解锁功能：防止误操作已调整好的组件
- 搜索过滤：快速定位目标组件
使用技巧：
- 使用Ctrl/Shift多选组件进行批量操作
- 合理命名组件名称，方便在图层中快速查找
- 复杂大屏建议使用分组功能，提升管理效率
2. 分组栏（左侧区域下方）
分组栏是图层栏的重要补充，用于管理大屏中的组件分组。
主要功能：
- 创建新分组：将相关组件归类到同一分组
- 分组快速选中：点击分组即可选中组内所有组件
- 分组属性继承：组内组件可以继承分组的样式属性
- 分组批量操作：统一调整组内组件的位置、大小、样式
使用场景：
- 多个相关组件需要一起移动或调整时
- 需要统一控制某类组件的显示/隐藏时
- 复杂大屏需要按功能模块分组管理时
3. 页面设置（右侧区域）
页面设置是大屏配置的基础，决定了大屏的整体属性。
主要功能：
- 画布尺寸设置：支持1920×1080等标准尺寸，也支持自定义尺寸
- 背景设置：支持纯色背景、渐变背景、图片背景
- 页面全局参数：设置页面级的变量、字体、配色方案
- 适配模式选择：按比例适配、拉伸适配、留白适配等多种方式
- 页面背景滤镜：支持模糊、亮度、对比度等滤镜效果
最佳实践：
- 根据实际显示设备选择合适的画布尺寸
- 使用智能配色方案快速统一样式
- 合理设置适配模式，保证在不同屏幕上正常显示
4. 画布（中央核心区域）
画布是可视化大屏的绘制区域，所见即所得的编辑体验让用户能够直观地创作大屏。
主要功能：
- 自由拖拽布局：组件可以自由拖拽到画布任意位置
- 智能对齐辅助线：自动吸附对齐，快速实现精准布局
- 标尺与网格：提供可视化的参考线，辅助精确布局
- 多画布支持：支持多页面、多子屏的设计与切换
- 缩放控制：支持画布的放大、缩小、适应屏幕等操作
- 画布背景设置：支持前景大屏和背景大屏的双层设计
设计原则：
- 遵循视觉层次原则，重要内容放在视觉重心
- 合理利用留白，避免画面过于拥挤
- 注意组件之间的对齐和间距，保持整体协调
5. 大纲（右侧区域中部）
大纲区域提供大屏结构的宏观视图，帮助用户从整体上把握大屏的组成。
主要功能：
- 页面结构概览：展示当前大屏的所有页面和子屏结构
- 组件分组概览：以分组形式展示组件组织结构
- 快速导航：点击大纲中的项快速跳转到对应位置
- 结构导出：支持将大纲结构导出为文档，便于团队协作
6. 菜单栏和操作栏（顶部区域）
工具栏集中了编辑器的核心操作功能，提升操作效率。
主要功能：
- 文件操作：新建、打开、保存、导出、发布
- 编辑操作：撤销、重做、复制、粘贴、删除
- 视图操作：缩放、适应、全屏、刷新
- 组件操作：上移、下移、置顶、置底、组合、取消组合
- 对齐操作：左对齐、右对齐、居中对齐、顶端对齐、底端对齐
- 分布操作：横向分布、纵向分布
- 帮助功能：快捷键说明、帮助文档、视频教程
快捷键支持：
- Ctrl+C/V/X：复制/粘贴/剪切
- Ctrl+Z/Y：撤销/重做
- Delete：删除选中组件
- 方向键：微调组件位置
- Ctrl+A：全选组件
二、拖拽式绘制大屏实战
1. 组件拖入画布
从右侧组件库中选择需要的组件，拖拽到画布目标位置释放，即可将组件添加到画布上。
支持拖拽的组件类型：

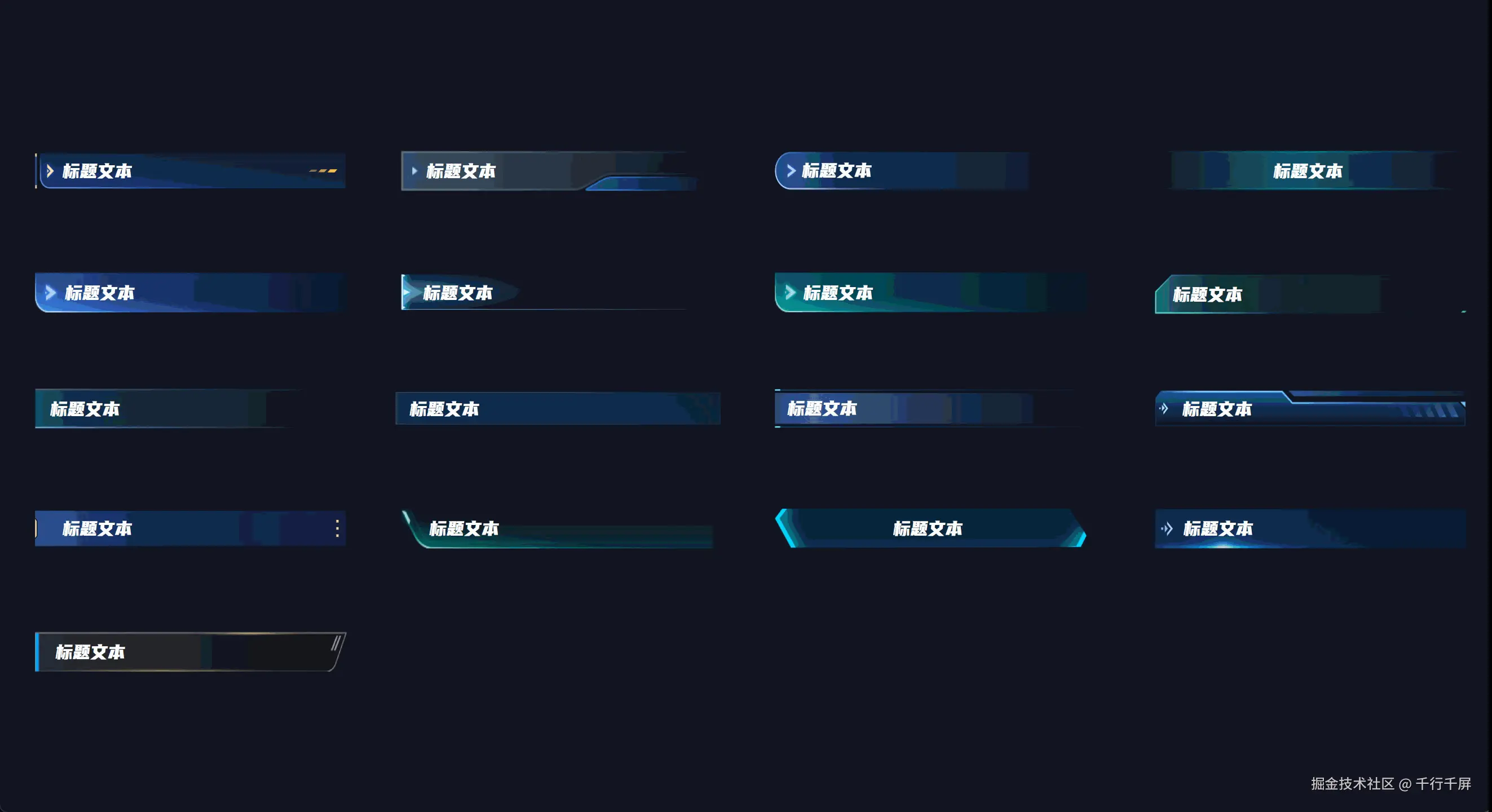

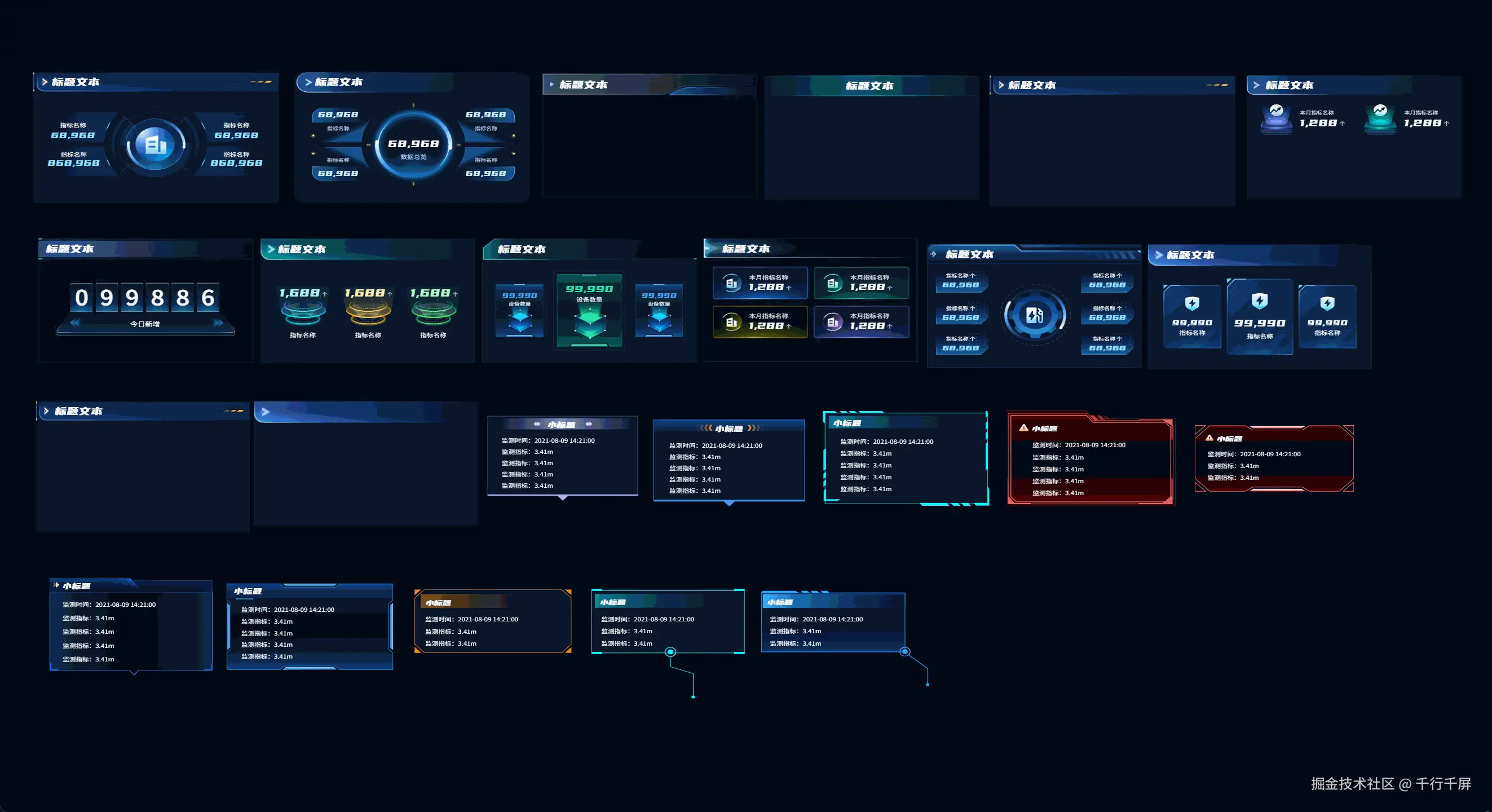

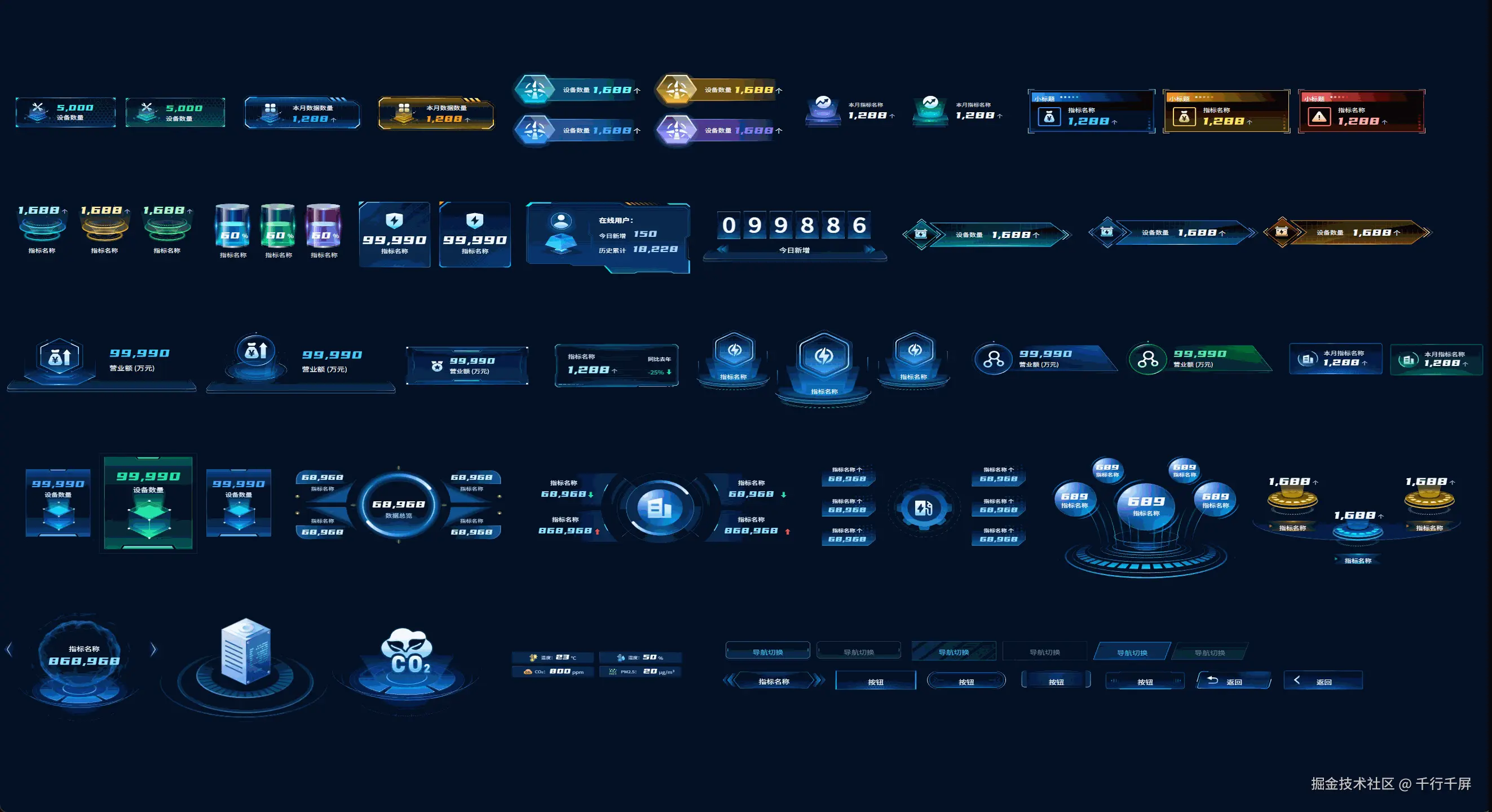

- 基础组件：文本框、图片、按钮、装饰框等

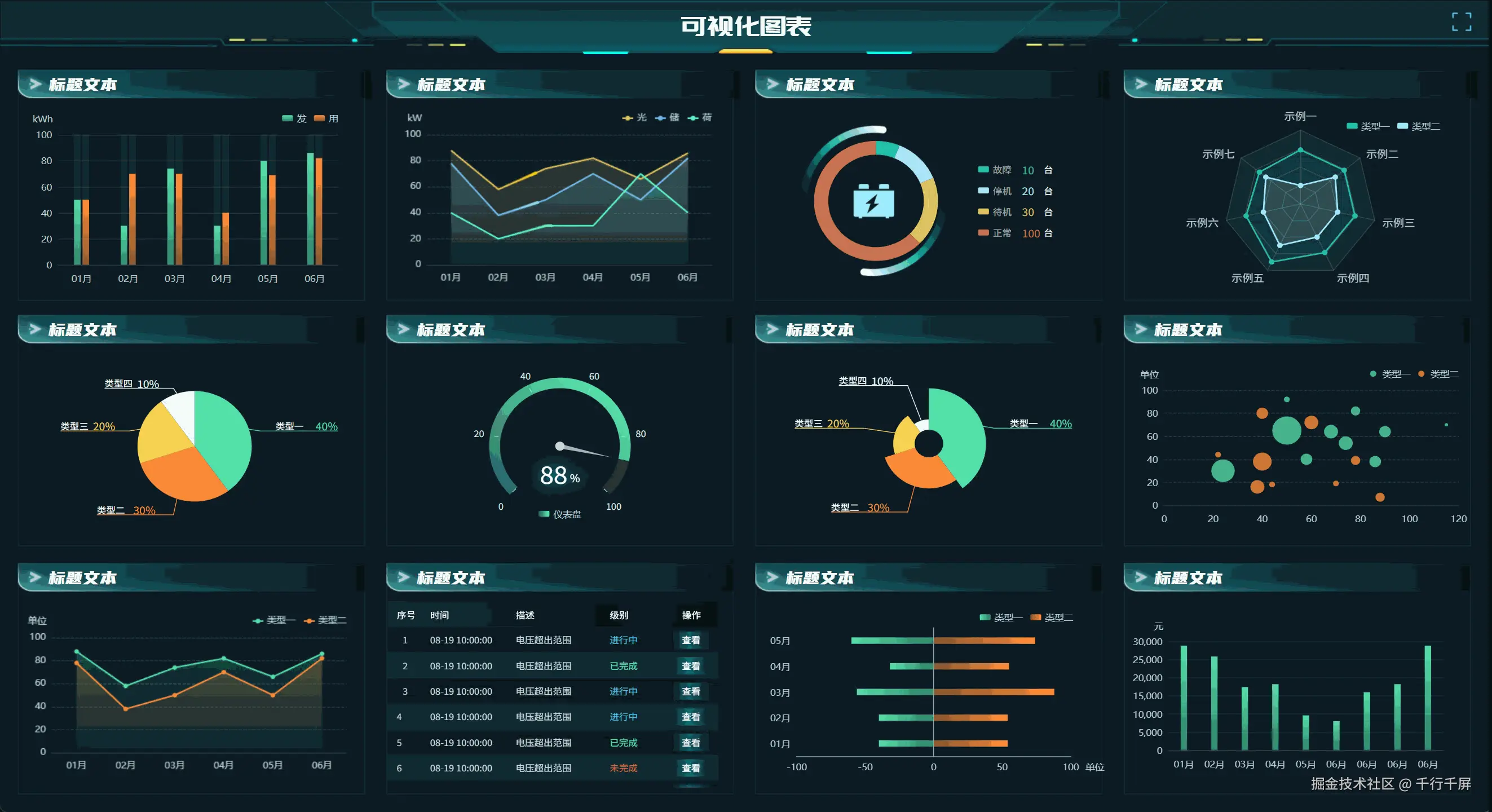

- 图表组件：折线图、柱状图、饼图、仪表盘、散点图等
- 表格组件：数据表格、滚动列表、排名列表等
- 地图组件：二维地图、三维地图、热力图等
- 交互组件：选项卡、轮播图、弹窗等
- 特效组件：跑马灯、数字滚动、粒子效果等
拖拽技巧：
- 拖拽时按住Shift键保持组件比例
- 拖拽到画布边缘时自动创建滚动条
- 拖拽时会出现蓝色辅助线显示对齐位置
2. 组件尺寸调整
选中组件后，组件周围会出现8个控制点，拖动控制点即可调整组件大小。
调整方式：
- 四角控制点：同时调整宽度和高度
- 四边中点控制点：只调整宽度或高度
- 保持比例：按住Shift键拖动，保持原始比例
- 精确调整：在右侧属性面板中直接输入宽高数值
3. 组件位置调整
拖拽组件可以调整其在画布上的位置，系统提供多种对齐辅助。
对齐功能：
- 智能辅助线：拖拽时自动显示与其他组件的对齐参考线
- 自动吸附：靠近对齐位置时自动吸附
- 网格对齐：按住Ctrl键启用网格吸附
- 精确定位：在属性面板中直接输入X、Y坐标
4. 多选与批量操作
支持同时选中多个组件进行批量操作，大幅提升编辑效率。
多选方式：
- 鼠标框选：拖拽框选区域内的组件
- Ctrl多选：按住Ctrl键点击多个组件
- Shift多选：按住Shift键连续选择
- 大纲多选：在图层面板中多选组件
批量操作：
- 批量移动：同时移动多个组件
- 批量调整大小：统一调整多个组件尺寸
- 批量修改属性：统一设置字体、颜色、边框等
- 批量对齐：同时对齐多个组件
- 批量分组/取消分组
5. 组件样式配置
在右侧属性面板中可以精确配置组件的样式属性。
基础样式：
- 尺寸：宽度、高度
- 位置：X坐标、Y坐标
- 旋转：旋转角度
- 圆角：圆角半径
- 边框：边框样式、颜色、粗细
- 背景：背景色、背景图、透明度
文本样式：
- 字体：字体族、字号、字重
- 颜色：字体颜色、背景色
- 对齐：左对齐、居中、右对齐
- 行高、字间距
动画样式：
- 入场动画：飞入、淡入、缩放等
- 循环动画：旋转、闪烁、呼吸等
- 交互动画：鼠标悬停、点击动画
6. 智能对齐辅助线
系统提供强大的对齐辅助功能，帮助用户快速实现精准布局。
对齐类型：
- 边缘对齐：与其他组件的边缘对齐
- 中心对齐：与其他组件的中心对齐
- 间距对齐：与周围组件保持相同间距
- 网格对齐：与画布网格线对齐
使用方法：
- 拖拽组件时自动显示辅助线
- 辅助线显示蓝色为边缘对齐，绿色为中心对齐
- 释放鼠标后组件自动吸附到对齐位置
7. 图层管理
通过图层面板管理组件的层级关系，控制组件的显示顺序。
图层操作：
- 置顶/置底：将组件移至最顶层或最底层
- 上移/下移：调整组件的上下层级
- 分组/取消分组：将多个组件组合或解组
- 锁定/解锁：锁定组件防止误操作
- 显示/隐藏：快速切换组件可见性
使用场景：
- 需要覆盖其他组件时，将组件上移或置顶
- 需要作为背景时，将组件下移或置底
- 需要整体移动某类组件时，使用分组功能

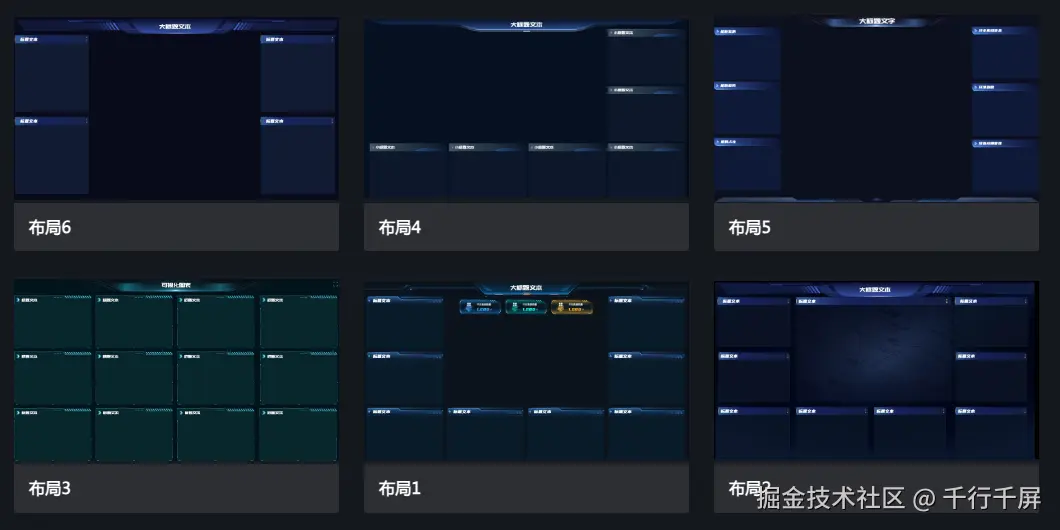

三、常见布局模式
1. 经典分区布局
- 顶部：大标题、时间、天气等头部信息
- 左侧：指标卡、KPI数据
- 中央：核心地图、主图表
- 右侧：详细数据、列表、图表
- 底部：滚动信息、告警列表
2. 轴向布局
- 水平轴向：从左到右的信息流布局
- 垂直轴向：从上到下信息流布局
- 混合轴向：结合水平和垂直的复杂布局
3. 中心辐射布局
- 中央为核心内容（如地图）
- 四周围绕相关指标和图表
- 支持下钻时从中心展开细节
4. 自由网格布局
- 基于网格的灵活布局
- 组件可自由放置在网格单元格中
- 适合展示大量独立指标的场景
四、总结
大屏编辑器的布局设计和绘制能力是可视化大屏制作的核心。"千行千屏"通过清晰的界面分区和强大的拖拽式绘制功能，让用户能够快速高效地创建专业级可视化大屏。
掌握编辑器的界面分区和拖拽绘制技巧，结合多种布局模式和高效绘制方法，能够在短时间内完成高质量的可视化大屏设计。记住：先搭框架，再填内容，最后调细节，这是高效绘制大屏的最佳实践。
