导读：ThingsBoard 是业界领先的开源物联网平台，但在面对复杂的工业工艺流程图、管网拓扑或数字孪生大屏时，原生组件往往显得力不从心。是否需要重写 Angular 代码来开发自定义 Widget？完全不需要！

本文基于官方文档深度解析，手把手教你如何通过 SceneV 提供的专用部件包，将专业的工业组态软件无缝嵌入 ThingsBoard。更令人兴奋的是，该方案原生支持直接获取 ThingsBoard 的所有数据上下文，包括设备属性 (Attributes)、实体信息 (Entity)、最新遥测数据 (Latest Telemetry) 等，无需任何中间件，真正实现“拖拽即所得，数据即连通”。

🌟 为什么选择 SceneV + ThingsBoard？

在工业物联网项目中，我们常面临这样的困境：

  • ThingsBoard 很强：设备接入、规则引擎、权限管理无懈可击。
  • 可视化太弱：原生图表难以表达复杂的管道流向、阀门联动、动态产线状态。
  • 开发成本高：自定义开发一个支持缩放、拖拽、数据绑定的组态 Widget，需要深厚的前端功底和大量时间。

SceneV 的出现完美解决了这一痛点。它作为一个第三方部件库 (Widget Bundle) 集成到 ThingsBoard 中，具备以下核心优势：

  1. 零代码集成：导入 JSON 包即可使用，无需修改 ThingsBoard 源码。
  2. 全数据直通：直接读取当前仪表盘上下文中的所有数据（属性、遥测、实体详情），自动映射到组态图元。
  3. 低代码设计：在独立的在线设计器中拖拽生成复杂画面，导出 JSON 填入配置即可。
  4. 多端自适应：一次设计，完美适配 PC 大屏、平板及手机移动端。

🚀 核心亮点：全维度数据无缝对接

这是 SceneV 集成方案最强大的地方。不同于普通图表只能绑定单一数据源，SceneV 部件能够直接感知 ThingsBoard 的完整数据上下文。

当你在 ThingsBoard 仪表盘中配置好数据源后，SceneV 内部可以直接访问以下数据维度：

数据类型描述应用场景示例
📊 最新遥测数据 (Latest Telemetry)设备实时上报的时间序列数据（如温度、压力、转速）。驱动仪表盘指针旋转、实时曲线绘制、温度颜色渐变。
🏷️ 服务器/客户端属性 (Attributes)设备的静态或半静态配置信息（如设备型号、安装位置、额定功率）。显示设备铭牌信息、根据型号加载不同图标、设定阈值参数。
🆔 实体信息 (Entity Details)设备本身的元数据（如设备名称、标签 Tags、类型、ID）。动态标题显示、根据设备类型自动切换组态模板、权限控制。
🔗 关联实体数据通过 ThingsBoard 关系链获取的上下游设备数据。展示整条产线的联动状态、泵站与水管的关联监控。

💡 工作原理： SceneV 部件会自动监听 ThingsBoard 下发的 data 对象。你在设计器中绑定的变量名（Key），只需与 ThingsBoard 数据源中的键名一致，数据流便会自动注入，驱动图元动态变化。

🛠️ 实战教程：三步完成集成

第一步：获取并导入 SceneV 部件包

首先，你需要将 SceneV 的部件库“安装”到你的 ThingsBoard 环境中。

  1. 下载部件包

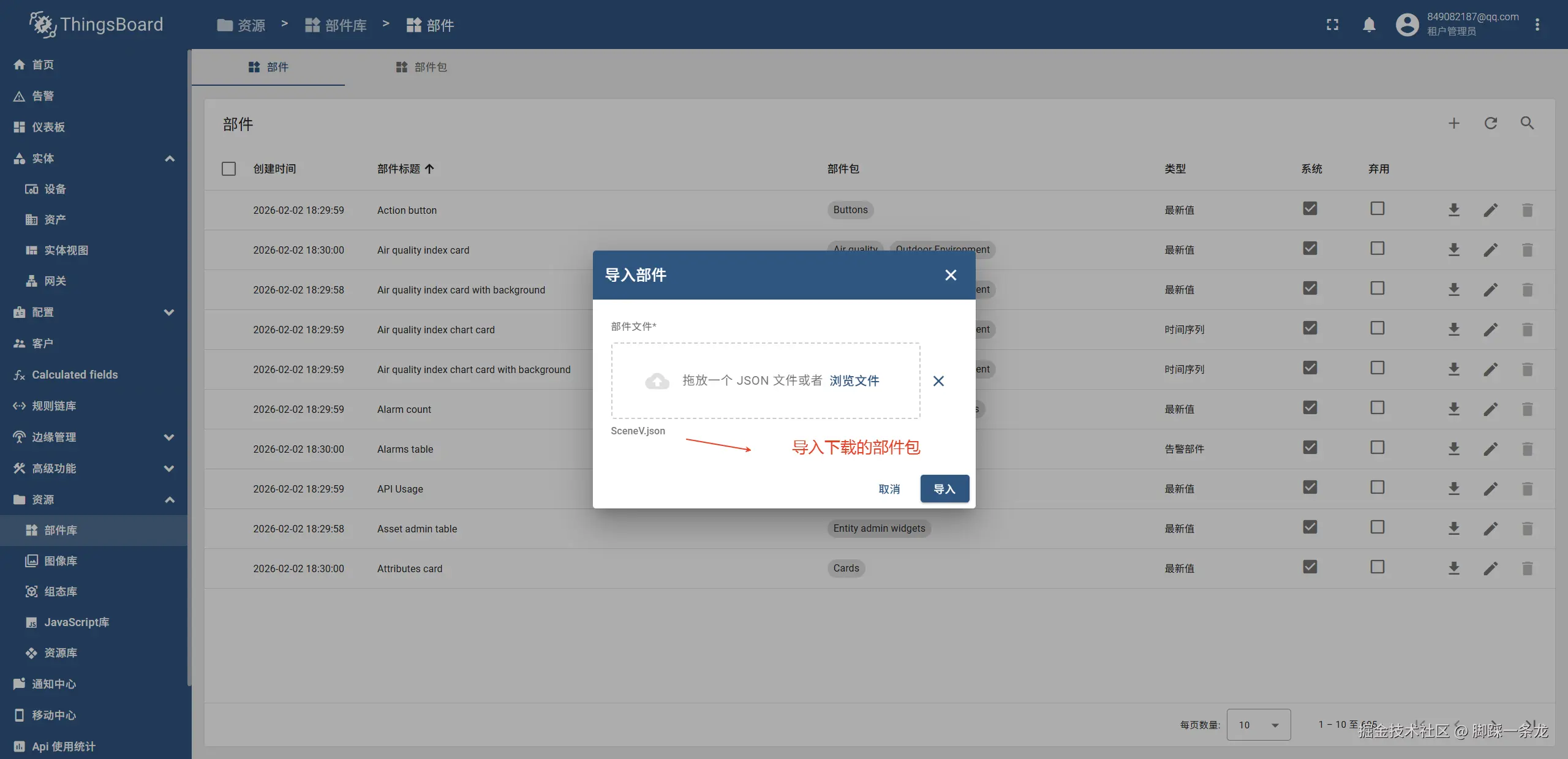

  2. 导入到 ThingsBoard

    • 登录 ThingsBoard 管理员账号。
    • 进入左侧菜单 部件库 (Widgets Library)。
    • 点击右下角的 导入 (Import) 按钮（向上箭头图标）。
    • 选择下载的 JSON 文件并确认。

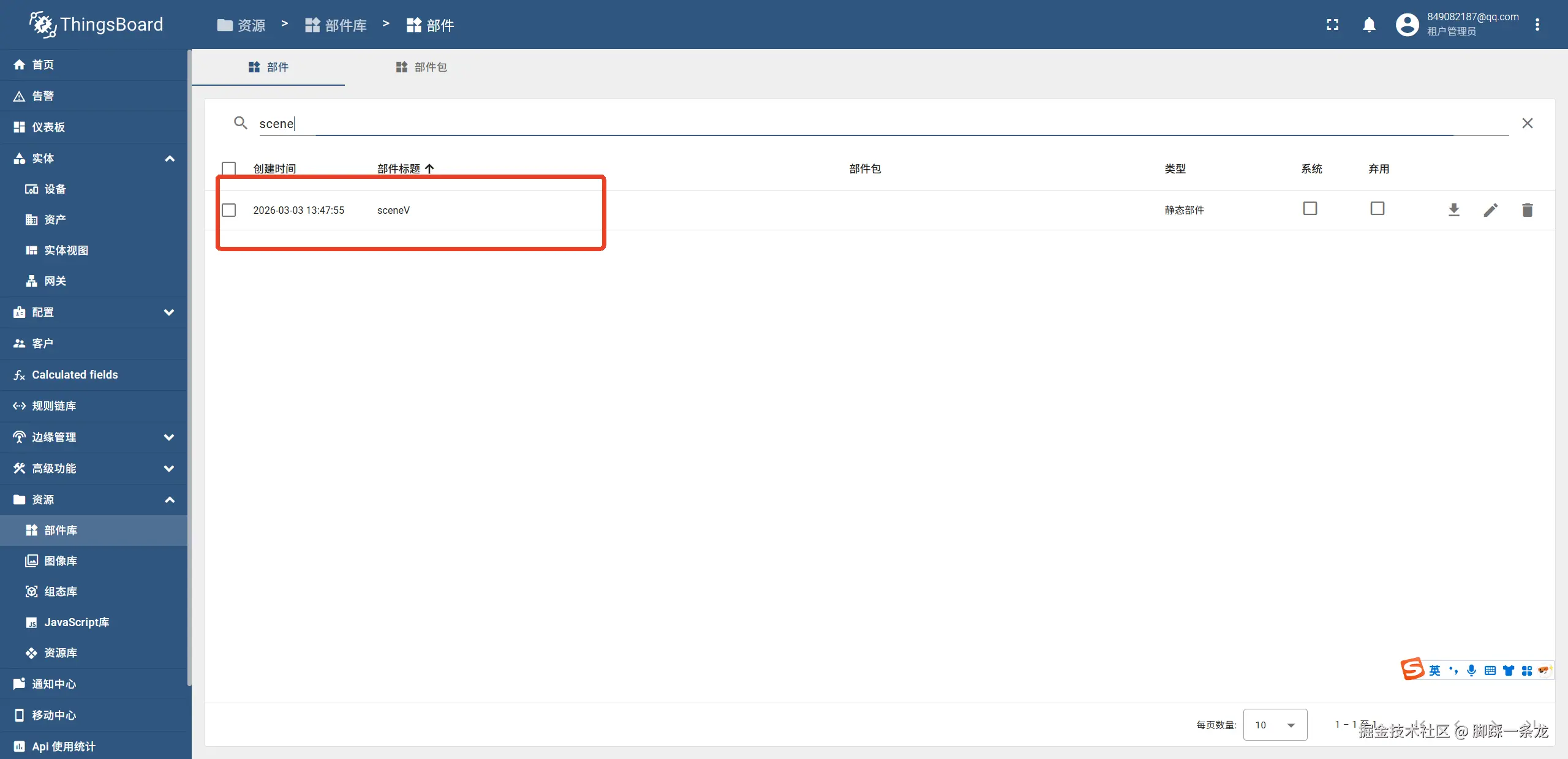

    • 导入成功后，在部件列表中找到名为 SceneV 的新分类。 在这里插入图片描述

第二步：在仪表盘中添加组态部件

将导入的部件添加到你的监控大盘中。

  1. 编辑仪表盘

    • 打开目标仪表盘，点击右上角 编辑 (Edit) 进入布局模式。
    • 点击 添加新部件 (Add new widget)。

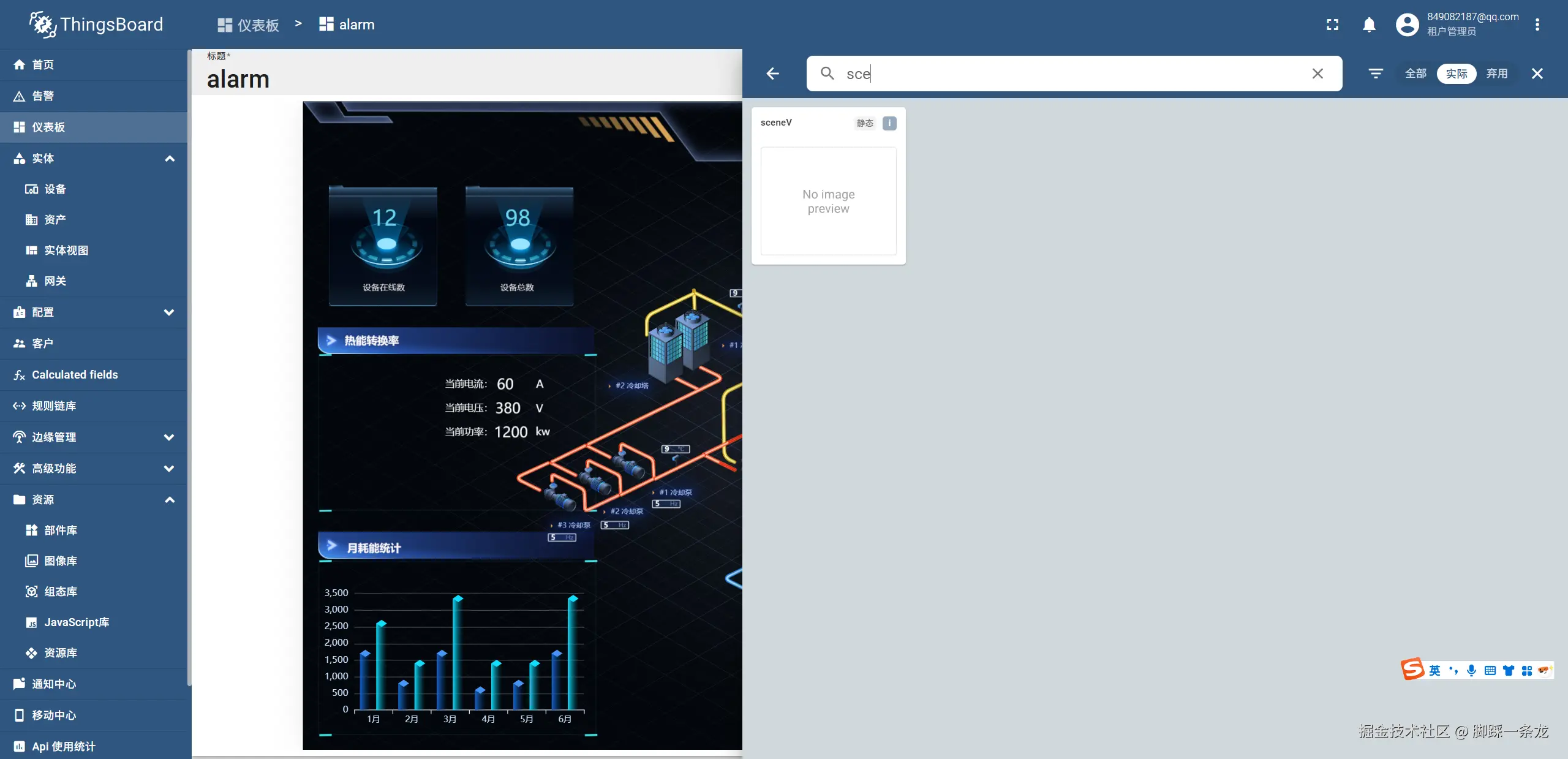

  2. 选择 SceneV 部件

    • 在弹窗的 包过滤器 (Bundle filter) 中，选择 所有部件 (All widgets) 或直接找到 SceneV 包。
    • 搜索 scenev，点击对应的卡片。
    • 将其添加到仪表盘的任意位置。 在这里插入图片描述

第三步：配置数据源与组态内容（关键步骤）

这一步是将 ThingsBoard 的数据“喂”给组态画面的核心。

  1. 配置数据源 (Datasources)

    • 在部件配置界面，点击 数据源 (Datasources) 区域。
    • 添加设备：选择你要监控的一个或多个设备。
    • 选择数据类型：
      • 勾选 最新遥测数据 (Latest Telemetry)：选择如 temperature, pressure, status 等实时键值。
      • 勾选 属性 (Attributes)：选择如 model, location 等设备属性。
      • 此时，这些数据已完全对 SceneV 可见。

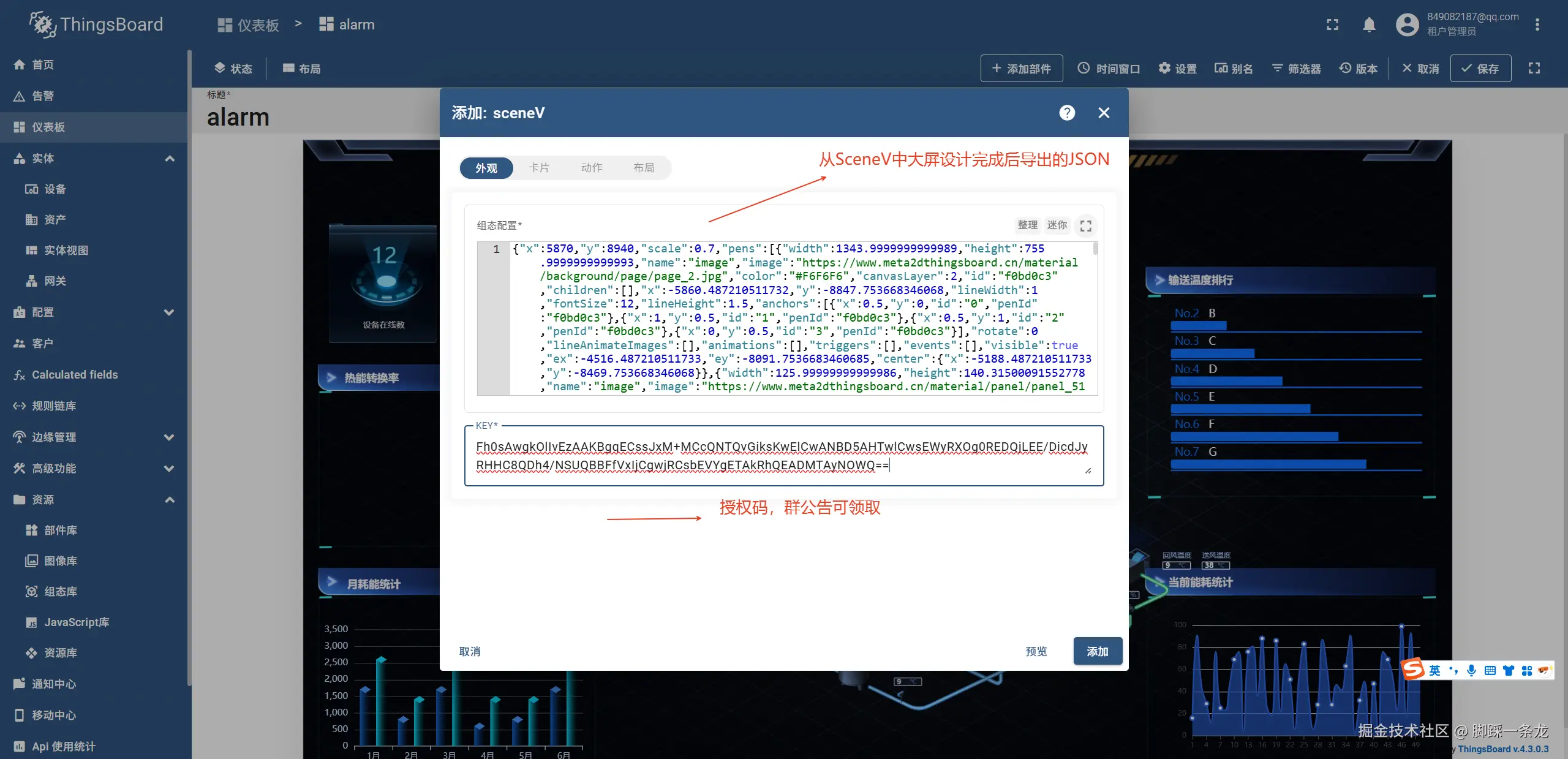

  2. 填入组态配置

    • 在 设置 (Settings) 或 高级配置 区域，找到 组态内容 (Widget Config) 输入框。
    • 方式 A（推荐）：在 SceneV 在线设计器 中画好图，导出 JSON 字符串，直接粘贴到这里。
    • 方式 B：填入设计器的项目 ID（如果支持云端加载）。
    • 填写授权 Key：在对应输入框填入从官网获取的合法 Key（获取 Key），去除水印并解锁全部功能。 在这里插入图片描述

  3. 保存并预览

    • 点击 添加/保存。

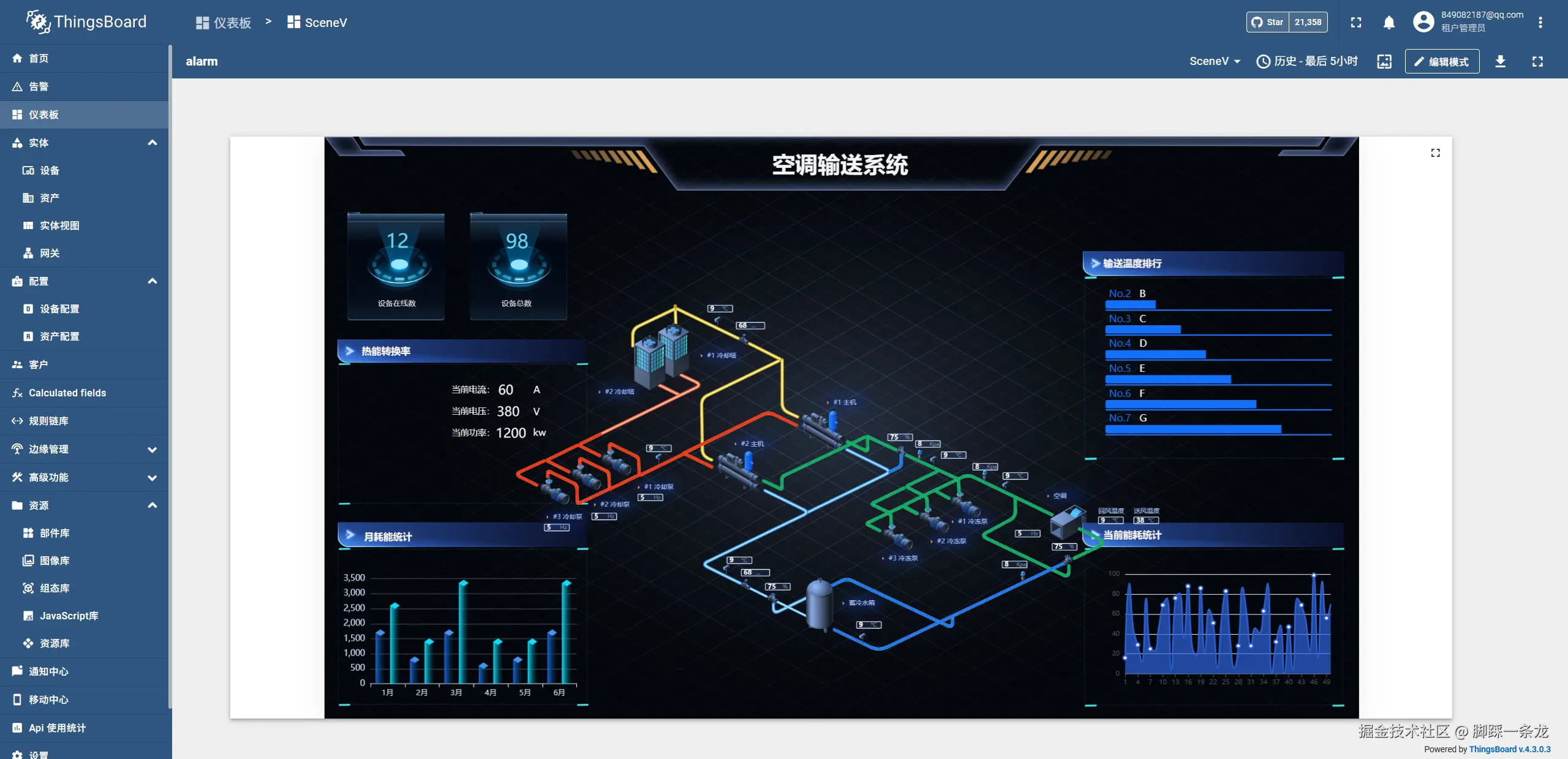

    • 退出编辑模式，你将看到精美的工业组态画面，且其中的数值、颜色、状态正随着 ThingsBoard 的设备数据实时跳动。

在这里插入图片描述

💡 进阶技巧：如何绑定数据？

在 SceneV 在线设计器中，数据绑定逻辑非常简单，只需遵循 “键名一致” 原则：

  1. 在 ThingsBoard 端：

    • 数据源配置了键名：temp (遥测), device_type (属性)。

  2. 在 SceneV 设计器端：

    • 选中一个文本组件，在数据绑定面板中，变量名填写 temp。
    • 选中一个管道组件，在颜色联动规则中，判断变量 temp > 80 时变红。
    • 选中一个图标，根据变量 device_type 的值切换不同的图片资源。

无需编写任何 JavaScript 代码转换数据，ThingsBoard 传来的原始数据直接被 SceneV 引擎消费。

⚠️ 常见问题与优化

1. 依赖资源加载失败

  • 现象：部件白屏，控制台报 CDN 错误。
  • 解决：在部件配置的 资源 (Resources) 选项卡中，将默认的 JS/CSS 链接替换为国内镜像源，或下载到你自己的服务器静态目录并修改引用路径。确保 canvasSvg.js 等核心库能正常加载。

2. 数据不更新

  • 检查：
    • 确认 ThingsBoard 设备是否有实时数据上报。
    • 检查部件配置中的数据源是否已正确勾选了对应的 Key。
    • 确认 SceneV 设计器中的变量名与 ThingsBoard 的 Key 完全一致（区分大小写）。

3. 移动端适配

  • 建议：在 SceneV 设计器中设计时，务必使用百分比布局或锚点定位，避免使用固定像素值，以确保在 ThingsBoard 移动端 App 或 H5 页面中完美展示。

🎯 总结

通过集成 SceneV，ThingsBoard 瞬间拥有了企业级的工业组态能力：

  • ✅ 全数据支持：无缝读取遥测、属性、实体等所有上下文数据。
  • ✅ 极低门槛：无需懂 Angular/React，业务人员也能通过拖拽构建复杂监控画面。
  • ✅ 原生体验：作为标准 Widget 存在，完美融合在 ThingsBoard 的权限与架构体系中。
  • ✅ 高性能：基于 Canvas/WebGL 渲染，轻松支撑万级图元与高频数据刷新。

不要再为复杂的可视化需求发愁，立即导入 SceneV 部件包，让你的 ThingsBoard 仪表盘焕发新生！
