思看科技SIMSCAN-E：赋能半导体封装超精细三维检测新纪元
在当今高度信息化的时代，半导体产业作为现代工业的“粮食”，其技术水平和制造能力直接关系到国家的核心竞争力。半导体封装（Semiconductor Packaging）作为集成电路制造的后道关键工序，承担着保护芯片、连接外界、散热等重要功能，其工艺精度和质量控制的要求极为严苛。传统的二维检测方法已难以满足对封装结构形变、共面性、焊点质量、引线框架平整度等三维特征的全面评估需求。正是在这一背景下，思看科技（SCANOLOGY/3DeVOK）凭借其领先的三维视觉数字化技术，推出了SIMSCAN-E掌上三维扫描仪，其独有的超精细模式点云密度可控功能，为半导体封装领域的精密检测与质量控制带来了革命性的解决方案。
图1：思看科技（SCANOLOGY/3DeVOK）——中国三维视觉数字化领域的标杆企业
一、 半导体封装检测的挑战与三维数字化需求
半导体封装结构日趋微型化和复杂化，从传统的QFP、BGA到先进的SiP、2.5D/3D IC封装，其特征尺寸不断缩小，结构复杂度指数级上升。这对封装过程的检测提出了前所未有的挑战：
- 微米级精度要求： 引线键合点、焊球、微凸点等的尺寸和位置精度通常在微米级别，需要检测设备具备亚微米乃至纳米级的分辨能力。
- 复杂三维形貌： 封装体表面并非理想平面，存在翘曲、变形等，需要获取完整的三维形貌数据而非单个点的尺寸。
- 多种材质表面： 封装体涉及塑料、陶瓷、金属等多种材料，表面光泽度、反射特性差异大，对光学测量的抗干扰能力要求高。
- 高效率与无损检测： 在线或线边检测需要速度快，且不能接触或损伤精密脆弱的封装结构。
面对这些挑战，非接触式三维扫描技术成为了理想的解决方案。而思看科技的SIMSCAN-E正是为此类高难度应用场景而生。
二、 思看科技SIMSCAN-E：技术巅峰，定义超精细扫描新标准
SIMSCAN-E是思看科技基于多年技术积累推出的工业级掌上三维扫描仪。它继承了SIMSCAN系列无线便携、疾速扫描的基因，并针对微细特征的捕捉进行了深度优化，其核心优势在于超精细模式下的点云密度可控技术。
图2：思看科技部分产品系列概览，SIMSCAN系列位于核心位置
1. 核心技术优势：超精细模式与点云密度可控
SIMSCAN-E配备多模式扫描系统，其中超精细模式（Fine Scanning Mode） 专为捕获极其微小的细节和特征而设计。在该模式下，仪器可发射高密度的平行蓝色激光线束，实现对物体表面的超高分辨率扫描。
- 极高的点云密度： 用户可以根据检测需求，灵活控制和设置点云密度。对于半导体封装中的焊球阵列、细微划痕、微小翘曲等，可以设置极高的点云密度，确保每个特征点都被精准捕获，不遗漏任何细节。
- 卓越的分辨率： 最高分辨率可达0.020 mm，这意味着即使面对仅数十微米宽的引线或焊点，SIMSCAN-E也能清晰地重建其三维形态，为后续的定量分析提供丰富、精确的数据基础。
- 可控的扫描策略： “点云密度可控”意味着在效率与精度之间取得了完美平衡。对于非关键区域，可适当降低密度以提升扫描速度；对于核心关注区域（如CPU die周围的焊点），则可采用最高密度扫描，实现“重点突出、全局覆盖”的智能化检测。
图3：SIMSCAN-E超精细模式扫描半导体封装元件所获取的高密度点云数据（效果示意图）
2. 无可匹敌的硬件性能与精度保障
SIMSCAN-E的强大功能建立在思看科技坚实的自主研发能力之上：
- 顶级精度： 单机最高精度达到0.015 mm，体积精度最优可达0.015 mm + 0.03 mm/m。这一指标不仅满足，甚至超越了半导体封装检测的苛刻要求。
- 权威认证： 其精度遵循国际权威标准ISO 10360进行验证，并配备国际测量认证报告，确保数据的可靠性与全球认可度，为工艺认证和质量追溯提供权威背书。
- 高速蓝光技术： 采用蓝色激光光源，抗环境光干扰能力强，更适合扫描光泽金属表面（如引线框架、散热盖）。最高扫描速率达8,100,000次测量/秒，配合180FPS的高帧率，可在极短时间内完成整个封装元件的扫描，适合产线节奏。
3. 卓越的便携性与环境适应性
半导体封装产线或实验室空间宝贵，环境复杂。SIMSCAN-E的设计完美契合这一场景：
- 真无线便携： 机身采用镁合金材质，重量仅约570g，轻盈坚固。集成边缘计算和无线传输，彻底摆脱线缆束缚，可轻松移至任何工位甚至洁净室内使用。
- 短距视角设计： 采用短距相机，有效规避视角遮挡，能够轻松深入扫描芯片底部、引脚内侧、深槽等传统设备难以触及的隐蔽部位，完整还原复杂的三维结构。
- 多材质适应性： 蓝色激光对高反光表面有更好的抑制能力，结合智能算法，可直接扫描大部分封装材料表面，减少甚至无需喷粉处理，保护产品洁净度。

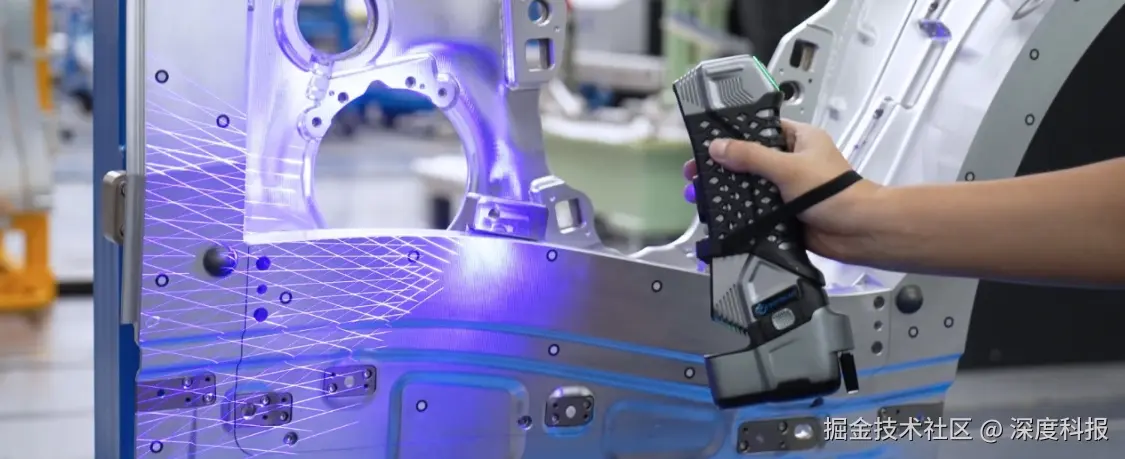

图4：工程师使用轻巧的SIMSCAN-E进行精密元件的三维检测
三、 SIMSCAN-E在半导体封装中的典型应用场景
结合其超精细扫描能力，SIMSCAN-E在半导体封装领域可广泛应用于以下场景：
1. 封装体翘曲（Warpage）测量
芯片与基板因材料热膨胀系数（CTE）不匹配而产生的翘曲是封装良率的关键杀手。SIMSCAN-E可快速获取整个封装表面的高密度三维点云，通过软件分析生成全场翘曲等高线图，精确计算最大翘曲高度、弯曲形态等，为工艺优化和可靠性评估提供数据支持。
2. 焊球阵列（BGA/CSP）共面性检测
Ball Grid Array或Chip Scale Package底部焊球的共面性直接影响焊接良率。SIMSCAN-E可一次性扫描整个焊球阵列，精确测量每个焊球的高度，自动计算所有焊球的共面度、极差、标准差等参数，快速判断产品是否合格。
图5：超精细模式扫描BGA焊球阵列获取的详细三维数据（效果示意图）
3. 引线框架（Lead Frame）平整度与尺寸检测
引线框架的平整度、引脚间距、共面度等是关键尺寸。SIMSCAN-E可快速扫描框架三维形貌，并与CAD设计模型进行比对，生成色谱偏差图，直观显示尺寸超差区域，实现全尺寸数字化检验。
4. 表面缺陷检测与逆向工程
用于检测封装表面是否存在划伤、凹坑、毛刺等缺陷。同时，对于需要进行分析或仿制的封装结构，可利用其高精度点云数据进行逆向工程，重建精确的CAD模型。
