嘿，小伙伴们！数据中心 24 小时高速运转，既面临散热不及时的“罢工”危机，不少冷板液冷方案还藏着冷却液泄漏的“隐形风险”～既要高效降温，又要严防泄漏，这个两难困境怎么破？今天就揭秘冷却领域的“秘密武器”——负压冷板液冷！
一、数据中心散热困境：亟待攻克的难题
随着云计算、人工智能等技术的火爆发展，CPU 和 GPU 的性能不断提升，热设计功耗（TDP）也大幅增加。像 CPU 处理器的 TDP 已预期达到 500W 以上，头部 GPU 超级芯片，TDP 更是可能高达 2000W 以上。这意味着服务器和机架系统的功耗大幅上升，散热需求也变得极为迫切。
当我们面临这样的挑战的时候，需要不断地提出问题，解决问题，想方设法地解决问题。如果把科技前沿的发展比作一滴水，每个限制它的方向都是一个问题，一个发展方向。在数据中心散热这个关键领域，如何应对日益增长的散热需求，就是摆在我们面前亟待解决的重大问题。
在某些典型的数据中心里，高达 30% 以上的能量被用于热管理系统，包括空调、压缩机和通风设备等。可以说，散热已经成为数据中心运营中必须攻克的难题。普通冷板液冷虽适配高密度散热，但是正压设计易引发冷却液泄漏风险，可能导致设备短路，且对管路密封性要求极高，推高运维成本。
二、负压 CDU：冷却系统的破局担当
那是否存在一种既能突破散热效率天花板，又能从根源规避泄漏风险、兼顾安全可靠性的解决方案？
当泄漏成为液冷普及的核心阻碍，负压技术以创新架构改写行业规则，凭借安全防漏的本质优势，为冷却困局注入破局之力。

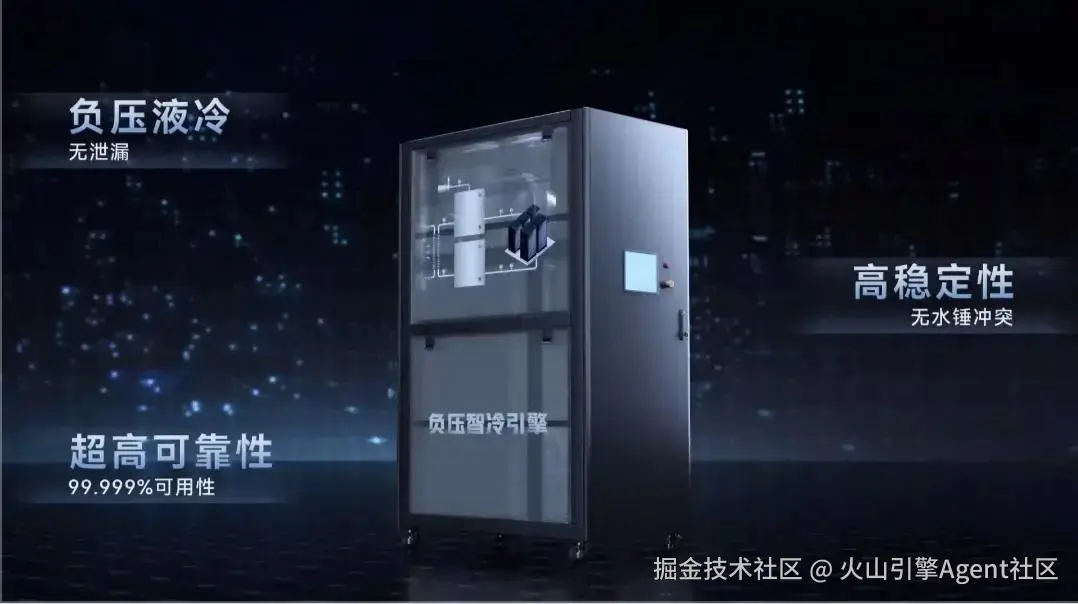

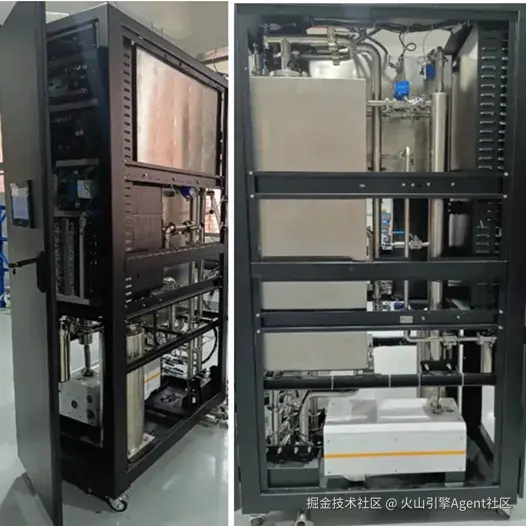

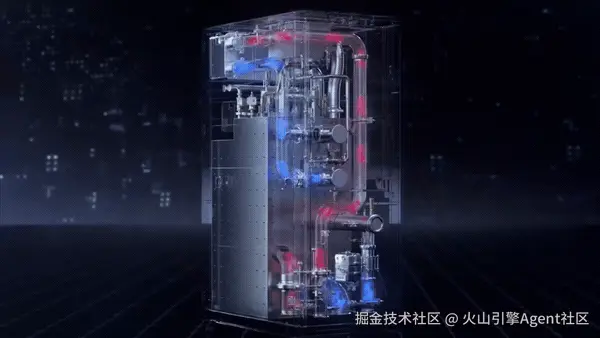

作为液冷系统的核心设备，负压 CDU 体积与普通单开门冰箱相当，虽身形紧凑却蕴含超强“能量”——不仅能实现高达 500kW 的散热功率，还具备在线维护、群网控制功能，其内部集成真空泵、高负压腔、低负压腔、热交换器、过滤隔离、自动补液、控制机构、监测接口等多个功能模块，如同精密“大管家”，为冷板液冷系统的超稳定运行保驾护航。
技术创新始于问题，而非炫技。负压 CDU 的研发，正是精准针对数据中心散热的两大核心痛点，一是高功率密度下的散热效率瓶颈，二是传统液冷系统难以根治的冷却液泄漏风险。
它并非一项寻求普适应用的“万能工具”，而是为解决具体难题而生的专项方案。其设计逻辑清晰而务实，利用真空负压原理，创造系统内部压力低于大气压的环境。这一从实际需求出发的巧思带来了根本性的改变：
当管道意外破损时，外部大气压会将冷却液“压”在管道内，而非任其喷涌，从而从物理原理上杜绝了泄漏导致的设备短路风险。
负压环境极大抑制了氧气等气体的溶解，有效缓解了管路腐蚀和微生物滋生问题，提升了系统长期运行的可靠性和冷却液寿命。
因此，负压 CDU 的成功，在于它始终坚持“需求驱动”而非单纯的“技术驱动”。技术是达成目标的手段，其最终目的是实现数据中心更稳定、更高效、更绿色的运行。这正是破局数据中心冷却困境的关键所在。
在传统的冷却系统中，液体压力往往高于大气压，这就存在一个很大的风险：一旦管道破裂，液体就会泄漏，可能导致主板短路，引发灾难性的系统故障。而负压 CDU 巧妙地解决了这个问题。它通过真空泵营造出一个低于大气压的运行环境，让液体压力低于大气压。
想象一下，当管道破裂时，液体不会像传统系统那样“喷涌而出”，而是因为外部大气压的作用，被稳稳地“按”在管道内，避免了泄漏风险，大大提高了系统的可靠性。 这是不是就像打破了传统冷却系统的“平庸枷锁”，实现了重大突破呢？
三、探秘负压 CDU 的运作机制

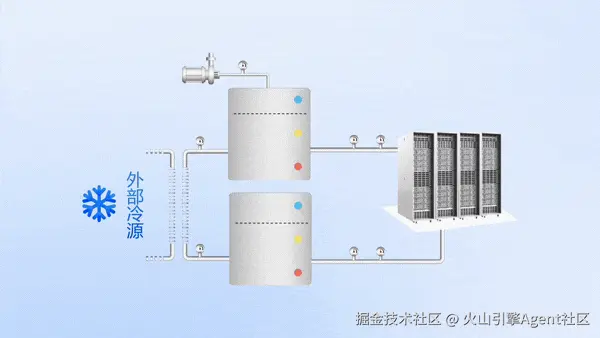

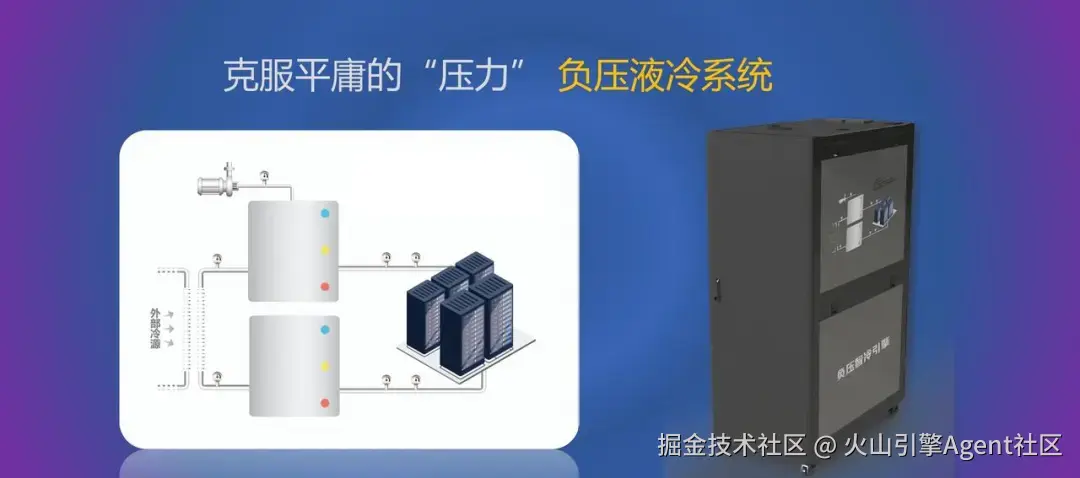

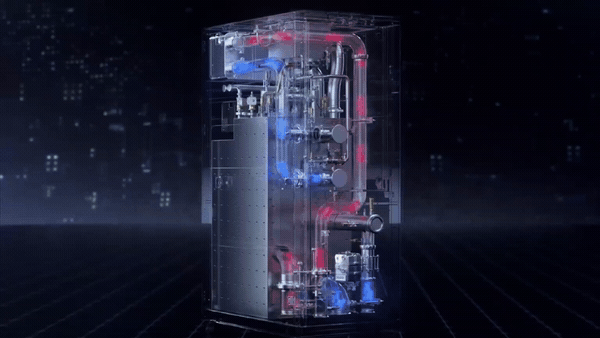

在负压 CDU 中，高负压腔和低负压腔通过真空泵运作，两者之间的压力差就成为了液体在管道系统中流动的动力。液体从高负压腔流向低负压腔，服务器就像被一个个“小卫士”保护，串联在液体回路中，就如同传统冷板回路一样，液体流通服务器，吸收芯片所产生的热量。
同时，负压 CDU 的板式换热器连接到主回路，负责将热量散发出去。当有空气泄漏进入系统时，由于有气体抽入，负压系统的低负压腔真空度会降低，这时真空泵就会智能启动，把进入系统的空气抽出去，维持系统的负压状态。
四、负压 CDU 的显著优势
安全可靠，杜绝泄漏隐患
就像前面提到的，负压设计从根本上杜绝了液体泄漏的风险，即使在极端情况下，也能确保服务器不受液体泄漏的影响，避免了短路等严重故障，保障了数据中心的稳定运行。
高效节能，助力绿色运营
它能够更快速地带走服务器产生的热量，降低数据中心的 PUE（电源使用效率），这意味着更多的电力被用于计算本身，而不是消耗在散热上，让数据中心在高效运行的同时，消耗更少的能源，为环保事业贡献一份力量。
精准控制，保障冷却效果
负压 CDU 可以通过多种控制模式，如本地独立、远程独立和远程群控，根据不同的需求，精准地调节泵频率、真空腔压力和真空腔液位，实现对液体供应压力、流量等参数的精确控制，确保冷却效果始终处于最佳状态。
五、负压 CDU 的实战验证：从"喷涌"到"静默"
为了验证负压 CDU 的性能和可靠性，小伙伴们进行了一系列严格的测试。
在冷板液体测试中，即使冷板存在焊接缺陷导致微泄漏，由于负压的作用，几乎不会影响冷却性能，CPU 温度也能保持稳定。

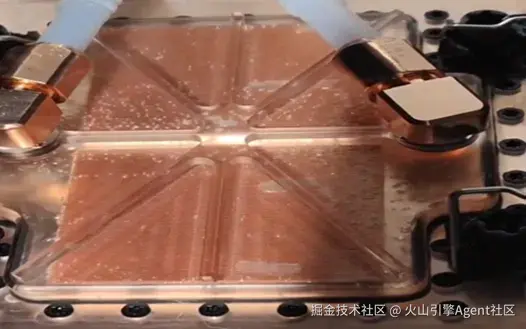

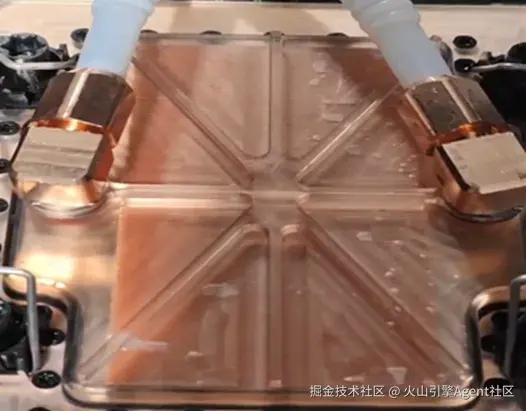

Fig. 1. Normal Cold Plate with Transparent Top Cover
Fig. 2. Cold Plate with Leakage and more Air Bubbles

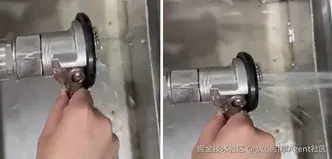

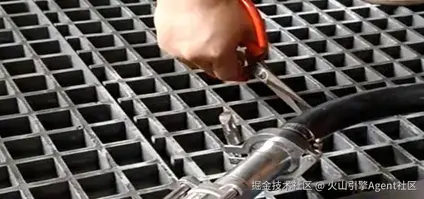

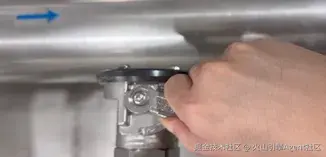

在泄漏演示测试中，与正压冷板相比，负压冷板在小、中、大不同规模的泄漏场景下，都展现出了强大的优势。

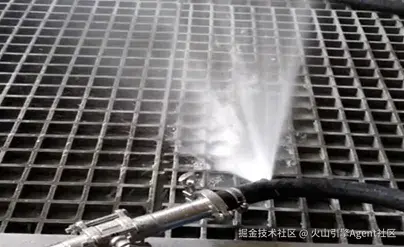

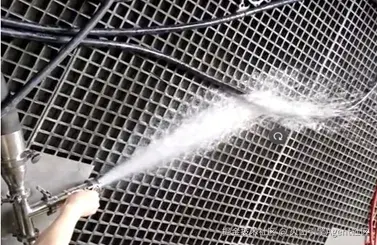

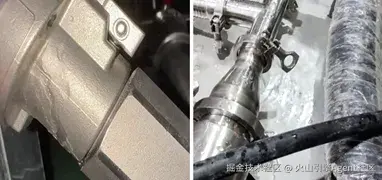

小尺度泄漏时，根本观察不到液体泄漏，外部更高的气压像一只无形的手，牢牢"按住"了冷却液；中尺度泄漏时，虽然有外界空气"趁虚而入"，但依然没有液体泄漏，只是会听到系统内较大的流动声音——真空维护系统正在努力工作；大尺度泄漏时，与传统正压冷板液体喷涌数米不同，负压系统仅有少量液体喷出，且喷射距离很短，更重要的是，回液管道几乎没有泄漏，系统仍能维持基本循环。
负压设计虽然解决了传统正压液冷的泄漏痛点，但是可能有哪些潜在的技术风险呢？这些优势并非空谈，而是经过了一系列严苛风险测试的验证，例如露空测试和局部沸腾测试，验证了其在极端工况下的稳定性，是数据中心高密度散热方案的技术探索方向之一。
极限挑战一：当空气入侵系统

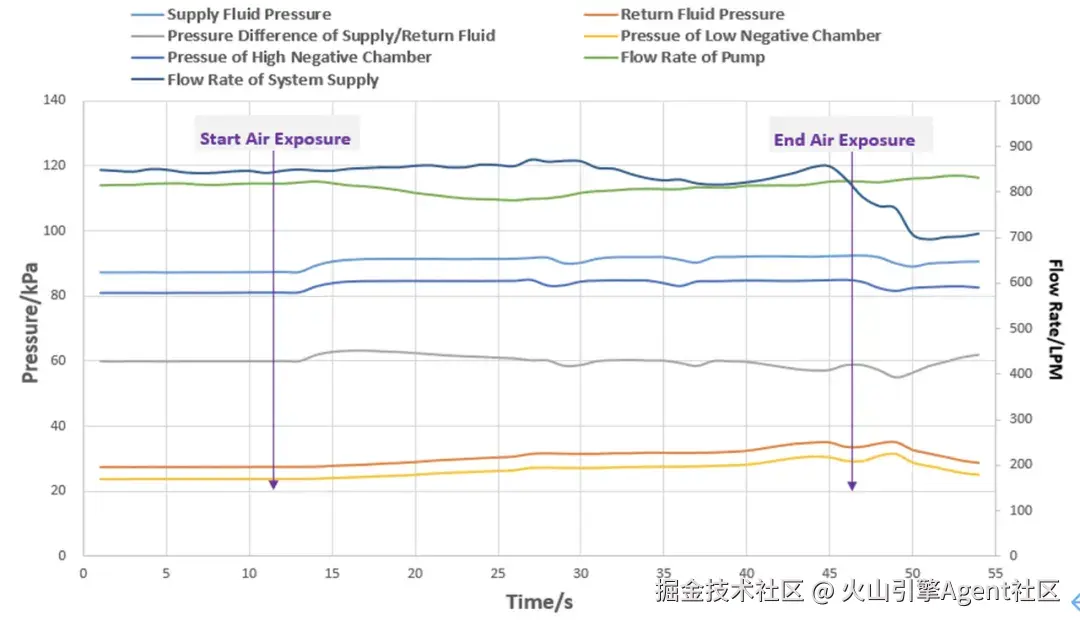

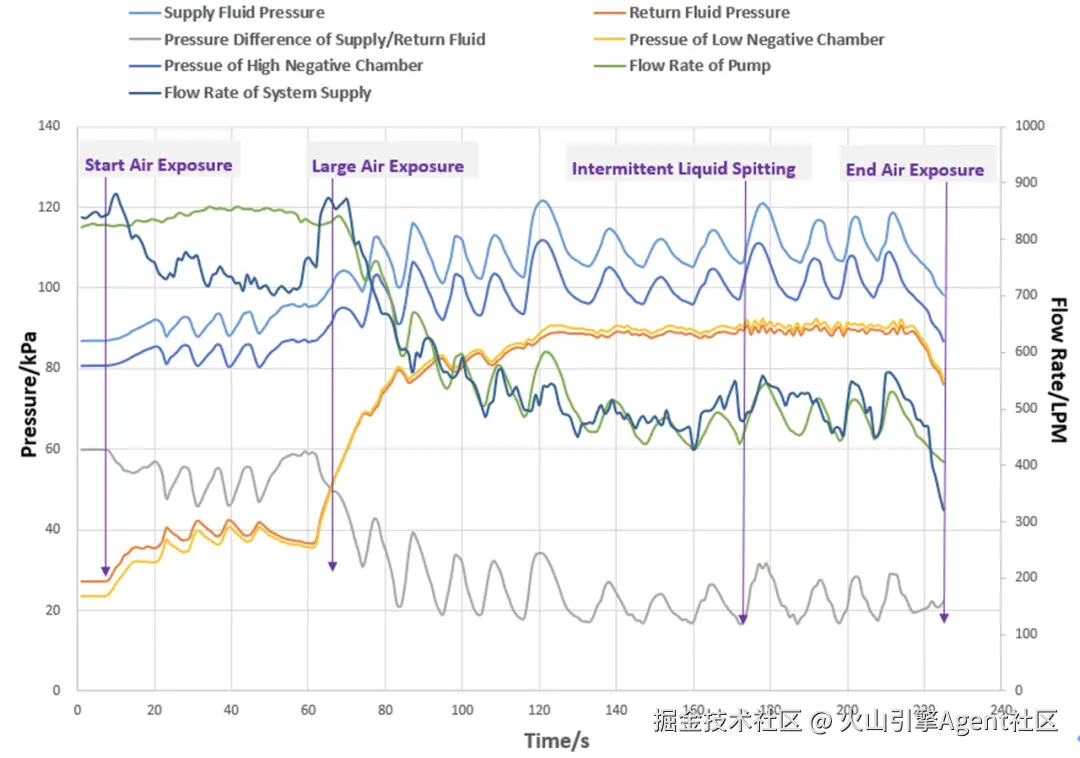

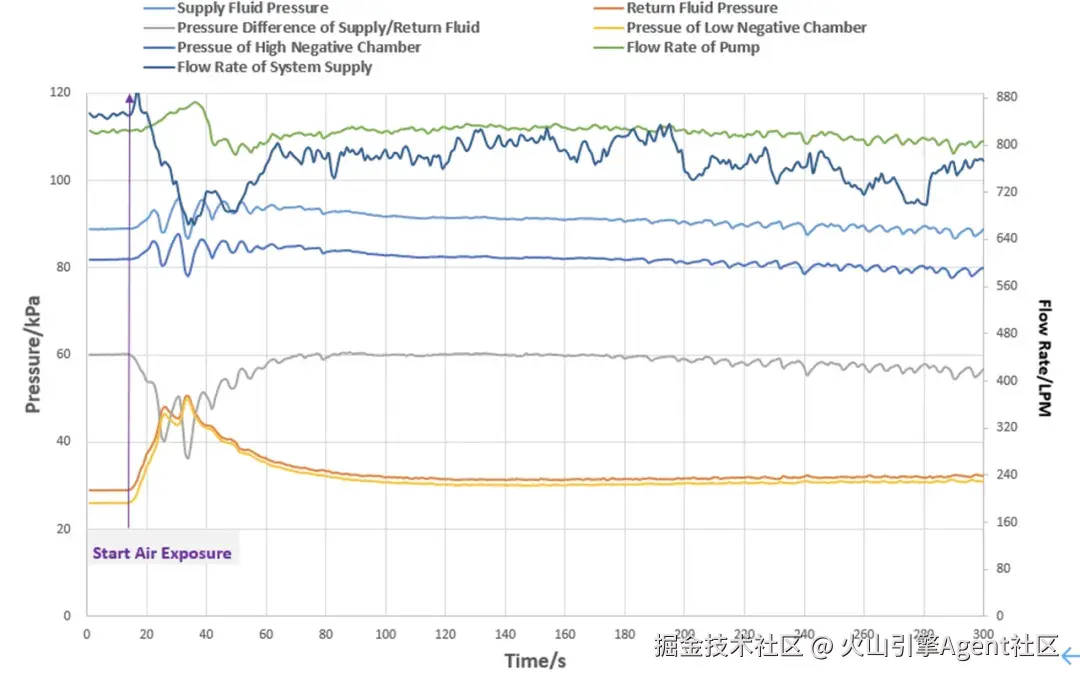

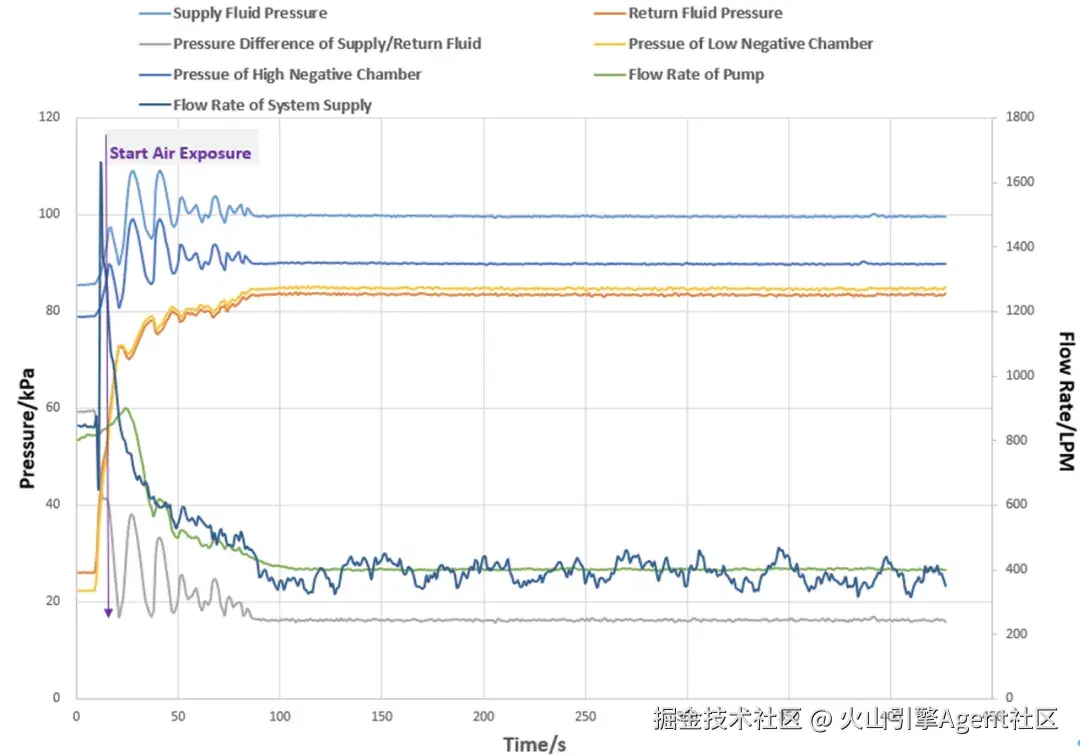

想象一下，如果冷却液意外不足，空气混入管道，传统液冷系统可能直接"罢工"。但负压 CDU 展现了惊人的"容错"能力。在露空测试中，工程师们模拟了不同程度的冷却液缺失场景。
结果发现，即使有空气进入，系统内置的真空维护系统会立即启动，努力维持内部压力平衡，让整个冷却回路依然能够保持基本运行。这意味着在实际运维中，即使遇到轻微的冷却液泄漏或补给不及时，系统也不会立即崩溃，给了运维团队宝贵的应急处理时间。
极限挑战二：冷却液"沸腾"了怎么办？

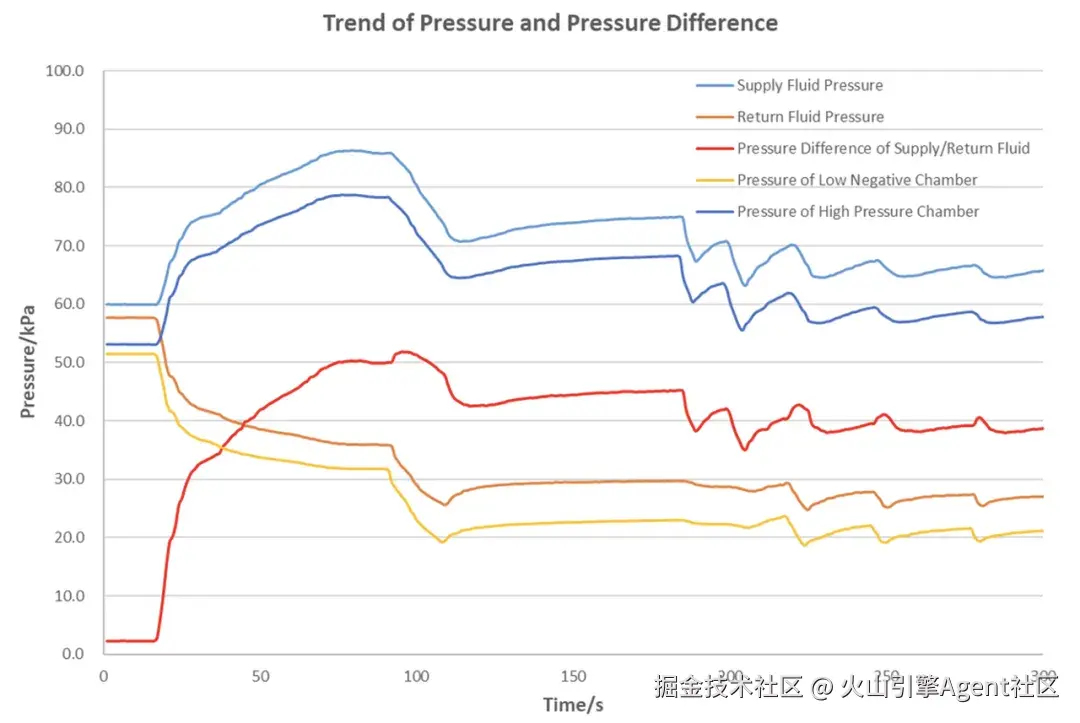

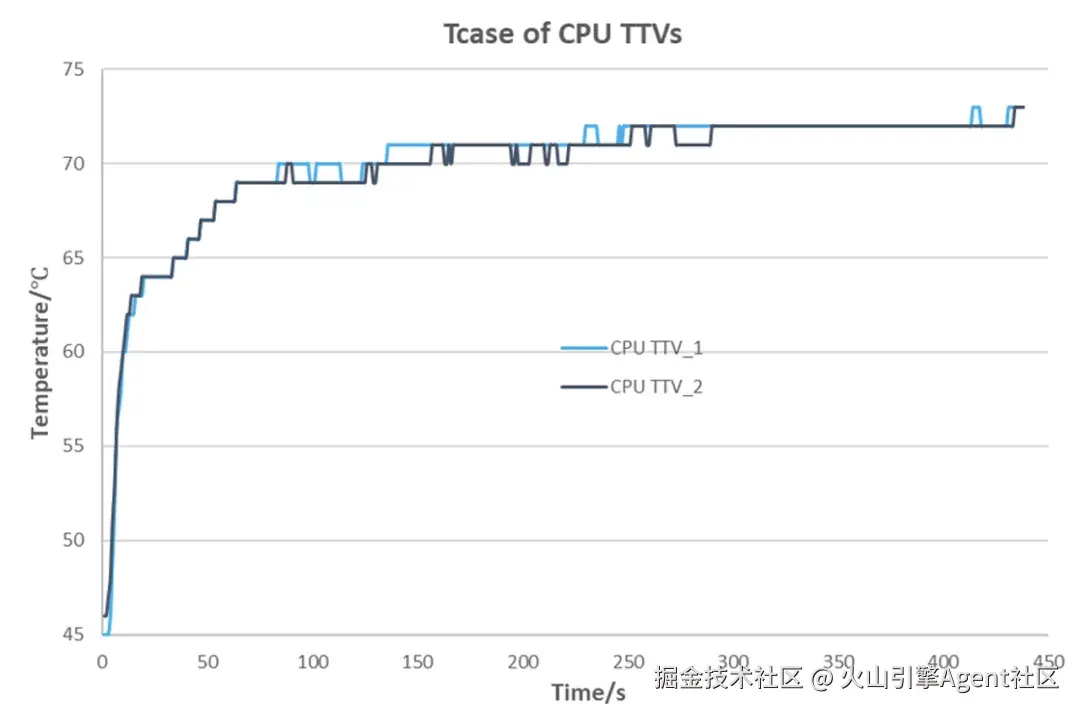

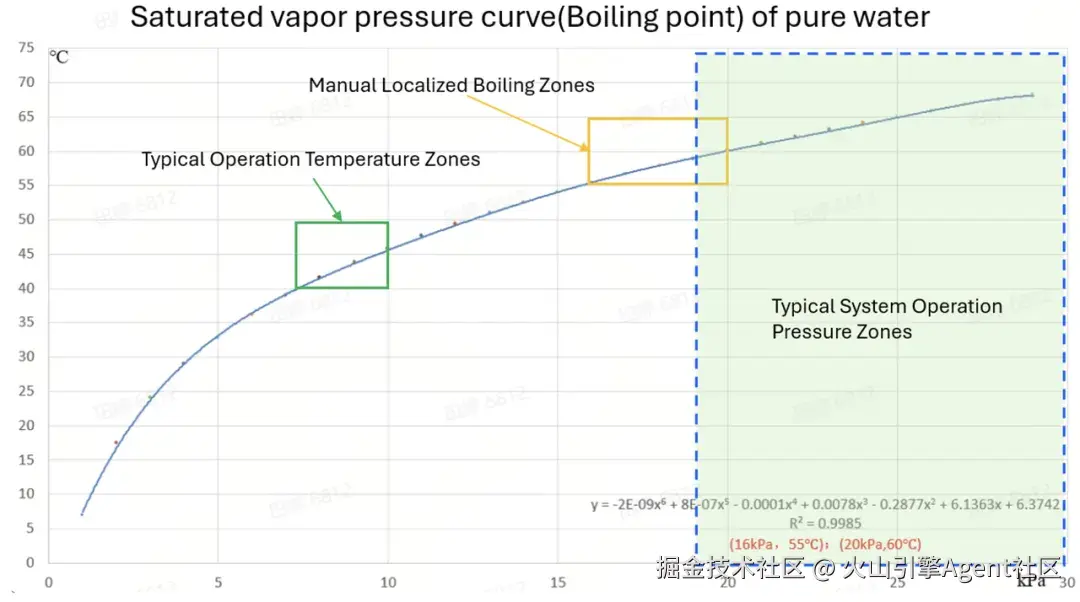

CPU 火力全开时，局部热量可能高到让冷却液"沸腾"——这是液冷系统担心的挑战之一。在局部沸腾测试中，团队故意创造极端条件：把冷却液的进液温度调到 55℃、出液温度 65℃，同时把系统压力降到极低水平（20kPa），让液体在60℃就达到沸点，系统两端的压力差维持在 40kPa 左右。结果表明，即使在出液管出现持续沸腾气泡的情况下，CPU 核心温度依然保持稳定，冷板也没有出现干烧。

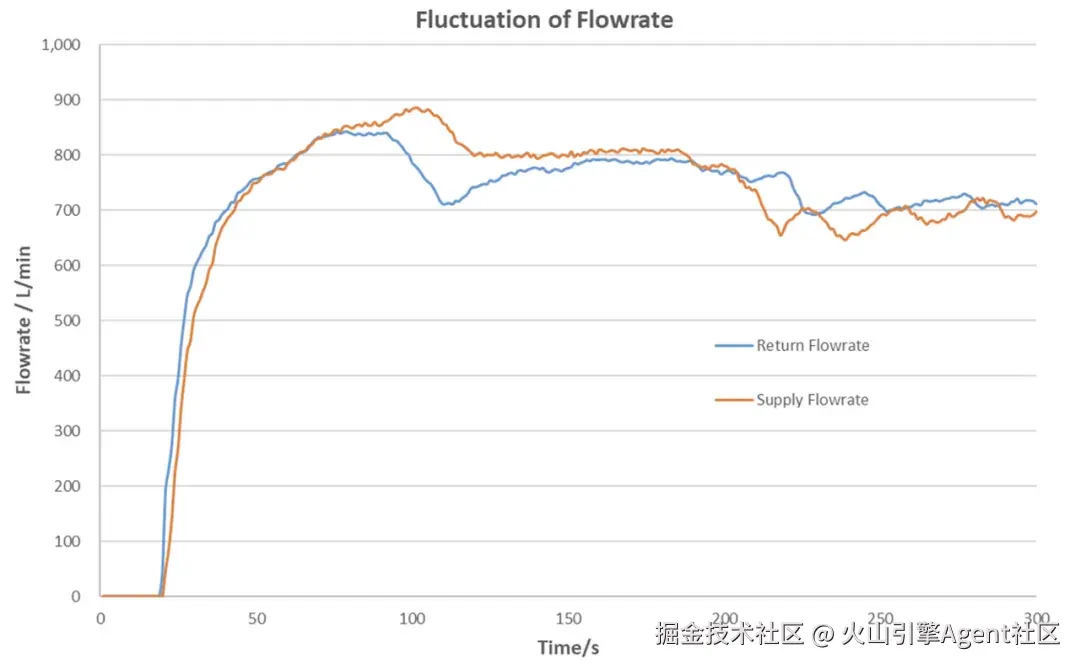

在更为极限的测试中，强制让低压腔处于极低压水平从而持续沸腾，系统的压力、流量虽有波动，但整个系统仍持续处于稳态。 这证明负压 CDU 在设计上已经为最恶劣的散热工况留出了充足的安全余量。
六、展望：负压 CDU 的未来之路
目前，负压 CDU 已经展现出了巨大的潜力，但研发小伙伴们并没有满足于此。由于时间和资源的限制，还有一些实验正在进行中。未来，他们将进一步验证这种方法的长期运行可靠性，不断优化技术，让负压 CDU 在数据中心大规模应用中发挥更大的作用，为我们的数字化世界提供更稳定、高效的散热保障，持续引领数据中心冷却领域的创新发展。
好啦，关于负压 CDU 的科普就到这里啦。小伙伴们，是不是对数据中心的冷却系统有了新的认识呢？如果你还有其他疑问，欢迎在评论区留言哦！说不定下一次的科普内容，就是为你量身定制的呢。
