图片标注引擎从 0 到 1实现

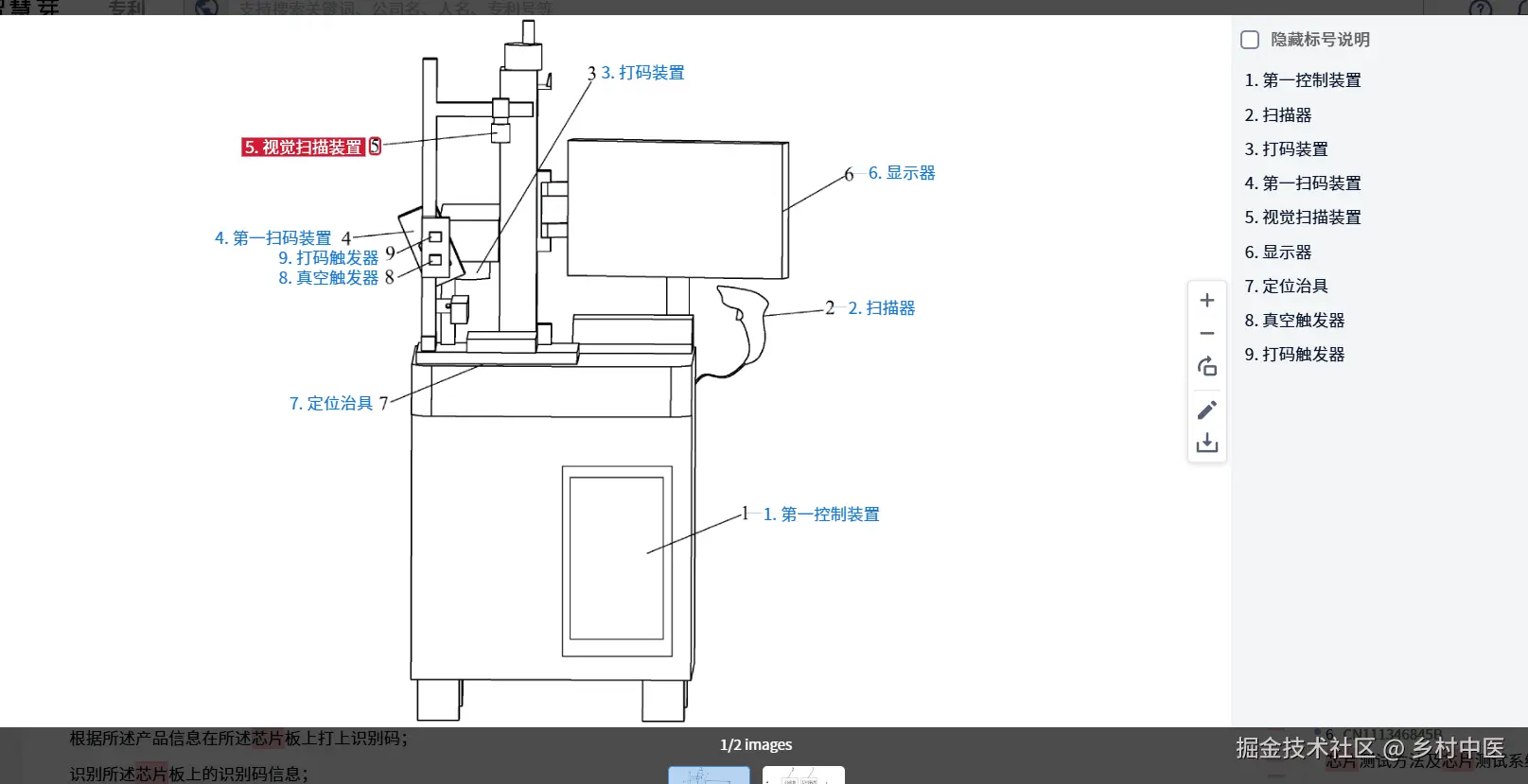

先看最终效果：

图片标注从 0 到 1：第一步，先把坐标系设计对

很多人第一次做图片标注，第一反应是：

“不就是在图片上画个框吗？”

结果真正开始写的时候，很快就会遇到一堆问题：

• 图片原始尺寸是 4032 x 3024，页面上只显示成了 672 x 504，框到底该怎么算
• 浏览器窗口一缩放，之前画好的框为什么全偏了
• 标签拖动之后，为什么连线对不上
• 后端到底该存像素，还是存百分比

这些问题表面上是“框没画对”，本质上其实都是同一个问题：

坐标系没有先设计好。

这篇文章只讲图片标注的第一步：坐标系的建立。
不依赖某个具体项目，不绑定某个框架。只要准备自己实现一个图片标注功能，这套思路就能直接拿来用。

---

一、先别急着画框，先想清楚到底在描述什么

一个图片标注系统，真正要保存的不是“屏幕上的一个 div”，而是：

这张图片中的某个区域，以及与它关联的一段说明。

也就是说，标注系统描述的是“图上的语义位置”，不是“浏览器这一帧的显示结果”。

比如有一张原图，尺寸是 1200 x 800。用户框选了一个区域：

x = 300
y = 160
width = 240
height = 120

如果把这组值理解成“当前页面上的像素位置”，那它只对当前这个显示尺寸有效。

但如果把它理解成“它在原图里的位置”，事情就完全不一样了。

所以第一步的目标可以明确成一句话：

建立一套与显示尺寸解耦的标注坐标体系。

---

二、为什么直接存像素，几乎一定会踩坑

很多入门实现会这么写：

{
  "left": 150,
  "top": 80,
  "width": 120,
  "height": 60
}

这套数据乍一看很直观，但问题非常大。

1. 它依赖当前显示尺寸

如果这张图片当时被显示成 600 x 400，那么：

• left = 150
• top = 80

是成立的。

但如果下一次页面把图片显示成 900 x 600，这组值就不再对应原来的那个区域了。

2. 它不利于跨端和响应式

桌面端、移动端、弹窗预览页、详情页，图片展示尺寸通常都不一样。如果存的是“某次渲染出来的像素值”，每个地方都要补一层额外适配。

3. 它不利于后端长期存储

后端真正需要保存的，应该是“这个标注在原图里的位置关系”，而不是“某个页面当时怎么显示的”。

所以，图片标注这类功能最稳妥的做法通常都是：

存比例，不存显示像素。

---

三、图片标注里最重要的三套坐标系

要把这个问题讲明白，最好的方式是先把坐标系统拆成三层。

1. 原始图片坐标系

第一套坐标系，来自图片本身。

假设原图尺寸是：

imageWidth = 1200
imageHeight = 800

我们约定：

• 左上角是原点 (0, 0)
• 向右是 x 正方向
• 向下是 y 正方向

那么右下角就是：

(1200, 800)

这套坐标系非常适合描述“这个框在原图哪里”。

例如：

{
  "x": 300,
  "y": 160,
  "width": 240,
  "height": 120
}

它的含义是：

• 矩形左上角距离图片左边 300px
• 矩形左上角距离图片顶部 160px
• 矩形宽度 240px
• 矩形高度 120px

这套坐标很适合做中间计算，但不适合直接保存给前端页面长期使用。

2. 比例坐标系

第二套坐标系，是实际最值得保存的坐标系。

做法很简单，把所有位置都转成相对于图片宽高的比例：

ratioX = x / imageWidth
ratioY = y / imageHeight
ratioWidth = width / imageWidth
ratioHeight = height / imageHeight

带入刚才那组数据：

ratioX = 300 / 1200 = 0.25
ratioY = 160 / 800 = 0.20
ratioWidth = 240 / 1200 = 0.20
ratioHeight = 120 / 800 = 0.15

最终得到：

{
  "x": 0.25,
  "y": 0.20,
  "width": 0.20,
  "height": 0.15
}

这时候数据表达的就不是“某次显示下的像素位置”，而是：

• 左边缘在图片宽度的 25%
• 上边缘在图片高度的 20%
• 宽度占图片宽度的 20%
• 高度占图片高度的 15%

这就是为什么比例坐标适合存储。它和当前页面显示尺寸彻底解耦了。

3. 画布渲染坐标系

第三套坐标系，是浏览器真正拿来渲染的坐标系。

举个例子，原图虽然是 1200 x 800，但页面里可能只显示成：

canvasWidth = 600
canvasHeight = 400

这时候，我们就把比例坐标再换回渲染像素：

renderLeft = ratioX * canvasWidth
renderTop = ratioY * canvasHeight
renderWidth = ratioWidth * canvasWidth
renderHeight = ratioHeight * canvasHeight

代入数据就是：

renderLeft = 0.25 * 600 = 150
renderTop = 0.20 * 400 = 80
renderWidth = 0.20 * 600 = 120
renderHeight = 0.15 * 400 = 60

于是页面上最终画出来的框是：

{
  "left": 150,
  "top": 80,
  "width": 120,
  "height": 60
}

这三层可以总结成一句话：

• 原始图片坐标：描述它在原图哪里
• 比例坐标：描述它应该怎么保存
• 渲染坐标：描述它当前该怎么画

---

四、建立统一坐标系时，推荐的基础规则

如果一开始就准备自己写一个标注系统，我建议先把下面几条规则定死。

规则 1：统一左上角为原点

这样和浏览器绝对定位、Canvas、SVG 的默认思维是一致的，后面实现最省心。

约定如下：

• 左上角 (0, 0)
• 向右 x 递增
• 向下 y 递增

规则 2：矩形统一用 x + y + width + height

不要一开始就搞四个顶点、中心点、旋转点那一套。

对绝大多数“图片框选标注”场景来说，下面这种结构已经足够：

{
  "region": {
    "x": 0.25,
    "y": 0.20,
    "width": 0.20,
    "height": 0.15
  }
}

好处很直接：

• 便于拖拽
• 便于缩放
• 便于碰撞边界计算
• 便于转成 DOM 样式

规则 3：标签位置也走同一套比例坐标

如果标注系统除了框，还有文字标签，那标签也应该统一放进这套坐标系里。

比如：

{
  "label": {
    "x": 0.52,
    "y": 0.16,
    "text": "这是标签说明"
  }
}

这里的 label.x、label.y 建议表示标签左上角相对图片的位置。

这样做的好处是：

• 图片缩放后标签不会乱飞
• 标签拖拽时逻辑和框的逻辑一致
• 后续画连接线时也方便统一换算

规则 4：视图缩放和标注数据解耦

用户放大图片，不代表标注区域变大了；用户旋转画面，也不代表原始标注数据旋转了。

所以一开始就要分清：

• 标注数据：描述图上的语义位置
• 视图变换：描述当前用户怎么看这张图

这两者不要混在一起。

---

五、把它写成代码，到底长什么样

讲原理很容易，真正落地时，最关键的是把“存储格式”和“转换函数”定下来。

下面给一套通用伪代码。

1. 推荐的标注数据结构

type Annotation = {
  id: string
  region: {
    x: number        // 0~1
    y: number        // 0~1
    width: number    // 0~1
    height: number   // 0~1
  }
  label: {
    x: number        // 0~1
    y: number        // 0~1
    text: string
  }
}

这里的关键点只有一个：

所有坐标都相对图片宽高归一化到 0~1。

2. 原始像素转比例坐标

function toRatioRegion(regionPx, imageWidth, imageHeight) {
  return {
    x: regionPx.x / imageWidth,
    y: regionPx.y / imageHeight,
    width: regionPx.width / imageWidth,
    height: regionPx.height / imageHeight
  }
}

如果担心越界，可以加上裁剪：

function clamp(value, min, max) {
  return Math.min(Math.max(value, min), max)
}

function toSafeRatioRegion(regionPx, imageWidth, imageHeight) {
  const x = clamp(regionPx.x / imageWidth, 0, 1)
  const y = clamp(regionPx.y / imageHeight, 0, 1)
  const width = clamp(regionPx.width / imageWidth, 0, 1)
  const height = clamp(regionPx.height / imageHeight, 0, 1)

  return { x, y, width, height }
}

3. 比例坐标转渲染像素

function toRenderRegion(regionRatio, canvasWidth, canvasHeight) {
  return {
    left: regionRatio.x * canvasWidth,
    top: regionRatio.y * canvasHeight,
    width: regionRatio.width * canvasWidth,
    height: regionRatio.height * canvasHeight
  }
}

如果用的是普通 DOM 绝对定位，甚至可以直接转成样式：

function toRegionStyle(regionRatio) {
  return {
    left: `${regionRatio.x * 100}%`,
    top: `${regionRatio.y * 100}%`,
    width: `${regionRatio.width * 100}%`,
    height: `${regionRatio.height * 100}%`
  }
}

这也是很多前端标注实现里最顺手的一种做法。

---

六、完整链路应该长这样

从用户操作到最终存储，一条完整链路大概是下面这样：

用户框选得到像素区域
-> 按原图宽高归一化
-> 存成比例坐标
-> 页面渲染时根据当前画布宽高再换算
-> 生成 DOM / Canvas / SVG 上的真实位置

如果写成伪代码，就是：

// 第一步：用户在当前图片上框出一个像素区域
const regionPx = {
  x: 300,
  y: 160,
  width: 240,
  height: 120
}

// 第二步：转换成适合存储的比例坐标
const regionRatio = toRatioRegion(regionPx, 1200, 800)

// 第三步：保存到后端或本地
saveAnnotation({
  id: "anno-1",
  region: regionRatio,
  label: {
    x: 0.5,
    y: 0.15,
    text: "示例标签"
  }
})

// 第四步：页面需要显示时，根据当前画布尺寸换算成渲染像素
const renderRegion = toRenderRegion(regionRatio, 600, 400)

// 第五步：把 renderRegion 渲染成一个矩形框
renderBox(renderRegion)

这套链路看似普通，但其实已经回答了图片标注里最核心的问题：

同一个标注，为什么在不同显示尺寸下还能稳定对齐。

---

七、这里最容易写错的 5 个点

1. x 和 width 都要除以图片宽度

很多人第一次写时会下意识搞混：

• x 应该除以 imageWidth
• width 也应该除以 imageWidth

同理：

• y 应该除以 imageHeight
• height 也应该除以 imageHeight

不要把四个值都除以同一个数。

2. 归一化基准应该是图片，不是容器

比例坐标应该基于图片本身的尺寸，而不是外层容器尺寸。

否则一旦图片在容器中留白、居中或 contain 显示，计算就会错位。

3. 存储层和渲染层不要混着用

存储层里的：

{ x: 0.25, y: 0.20, width: 0.20, height: 0.15 }

和渲染层里的：

{ left: 150, top: 80, width: 120, height: 60 }

最好不要在同一个对象里来回改。职责一混，后面 debug 会非常痛苦。

4. 标签也要统一坐标体系

如果框存比例、标签存像素，前期看似能跑，后面一加缩放和拖动，问题会非常多。

建议从第一天开始就统一。

5. 精度不要太低

比例值通常会是小数，比如：

0.2537
0.1462

如果只保留两位，有些图上误差会很明显。通常保留 3~4 位小数会更稳妥。

---

八、第一步做完，其实已经拿下了最难的一半

很多人觉得图片标注最难的是拖拽、缩放、吸附、连线。

但实际做过就会发现，真正决定系统能不能长期稳定工作的，往往不是交互，而是最底层的数据表达方式。

只要坐标系设计对了，后面的事情都会顺很多：

• 画框，本质上是比例转像素
• 拖拽，本质上是像素再转回比例
• 标签移动，本质上还是同一套坐标换算
• 连线绘制，本质上是先把比例点换成画布像素点

所以“建立统一坐标系”这一步，不是前置准备，而是图片标注系统真正的地基。

---

九、这一篇先停在这里，下一篇该写什么

如果这一篇解决的是：

标注数据应该怎么定义

那么下一篇最自然的主题就是：

比例坐标确定之后，如何把它渲染成真正可交互的标注层。

也就是继续往下讲：

• 如何把比例坐标渲染成矩形框
• 如何渲染标签
• 如何计算连接线
• 如何在拖拽后把像素重新转回比例

如果准备写一个完整的图片标注系列，到这里第一篇的核心结论可以先收束成一句话：

先定义图片坐标，再定义比例坐标，最后再考虑怎么渲染。

图片标注从 0 到 1：第一步，建立统一坐标系

如果要从零开始实现一个图片标注功能，第一件事通常不是“怎么画框”，而是“怎么定义坐标”。

因为只要坐标系没想清楚，后面几乎所有问题都会变得混乱：

• 图片原始尺寸和页面显示尺寸不一致怎么办
• 浏览器窗口变化后，标注为什么会偏移
• 图片缩放后，矩形框和标签为什么对不上
• 保存到后端时，到底应该存像素还是存比例

所以在真正进入“框选、拖拽、连线、编辑”之前，必须先完成一个更底层的工作：建立统一坐标系。

本文基于当前项目里的图片标注实现，专门讲第一步：如何建立一套既适合渲染、又适合存储、还能适应缩放的坐标系统。

相关实现文件：

• 详情页：src/views/image-annotation/detail.vue
• 标注画布：src/views/image-annotation/AnnotationCanvas.vue

---

一、为什么图片标注一定要先解决坐标问题

图片标注的本质，不是“在页面上放一个框”，而是：

在一张图片上，稳定地描述一个区域和一个标签位置。

这里的“稳定”很重要。因为同一张图片，在不同场景下可能有不同的显示尺寸：

• 原图是 1200 x 800
• 列表页缩略图可能只显示成 240 x 160
• 详情页可能显示成 900 x 600
• 用户缩放后又可能临时显示成 1350 x 900

如果直接保存的是“当前页面上的像素值”，那这些标注就只对某一个显示尺寸成立。一旦图片显示大小变了，框就会偏掉。

因此，一个可维护的标注系统必须满足两件事：

1. 存储层不依赖当前页面尺寸
2. 渲染层可以根据当前显示尺寸实时换算

这就是我们引入“比例坐标”的原因。

---

二、先定义三套坐标系

要把问题讲清楚，最好先把系统里的三套坐标系分开。

1. 原始图片坐标系

这是最直观的一套坐标系，基于图片本身的原始像素尺寸。

假设一张图片的真实尺寸是：

• 宽：1200
• 高：800

那么它的坐标原点在左上角：

• 左上角：(0, 0)
• 右下角：(1200, 800)

如果一个标注框位于图片中的某个区域，它的原始像素坐标可能是：

{
  "x": 300,
  "y": 160,
  "width": 240,
  "height": 120
}

这组数据的含义是：

• 左上角横坐标是 300
• 左上角纵坐标是 160
• 矩形框宽度是 240
• 矩形框高度是 120

这种表示方式很好理解，但它有一个明显问题：

它强依赖于“原图尺寸”和“当前显示尺寸”的对应关系。

也就是说，原始像素坐标适合做中间计算，但不适合作为前端最终保存格式。

2. 比例坐标系

比例坐标系是当前项目里真正用于存储的坐标系。

它的核心思想是：

• 不存绝对像素
• 只存该位置占图片宽高的比例

还是刚才那张 1200 x 800 的图片，如果标注框数据是：

{
  "x": 300,
  "y": 160,
  "width": 240,
  "height": 120
}

那么转换成比例坐标后就是：

{
  "x": 0.25,
  "y": 0.20,
  "width": 0.20,
  "height": 0.15
}

计算过程如下：

x = 300 / 1200 = 0.25
y = 160 / 800 = 0.20
width = 240 / 1200 = 0.20
height = 120 / 800 = 0.15

这组比例值的含义是：

• x = 0.25：框的左边缘位于图片宽度的 25%
• y = 0.20：框的上边缘位于图片高度的 20%
• width = 0.20：框宽占图片宽度的 20%
• height = 0.15：框高占图片高度的 15%

这时候，坐标和当前页面显示尺寸就解耦了。

无论图片被显示成：

• 1200 x 800
• 600 x 400
• 900 x 600

只要渲染时再乘上当前显示宽高，框都会落在正确位置。

3. 画布渲染坐标系

这是前端真正拿来“画出来”的坐标系。

在项目实现中，图片最终会被放进一个固定大小或受容器约束的显示区域中。这个显示区域就是当前画布。

比如原图虽然是 1200 x 800，但在页面中可能被渲染成：

• 600 x 400

这时，同样那组比例坐标：

{
  "x": 0.25,
  "y": 0.20,
  "width": 0.20,
  "height": 0.15
}

在画布上的实际像素结果就是：

left = 0.25 * 600 = 150px
top = 0.20 * 400 = 80px
width = 0.20 * 600 = 120px
height = 0.15 * 400 = 60px

换句话说：

• 原始图片坐标系解决“这个框在原图哪里”
• 比例坐标系解决“这个框怎么被稳定保存”
• 画布渲染坐标系解决“这个框现在该画到页面哪里”

三者职责不同，但彼此可以转换。

---

三、统一坐标系的核心规则

在当前这套实现里，坐标系统可以总结为 4 条规则：

规则 1：原点固定在左上角

所有位置计算都以图片左上角为原点：

• 向右，x 增大
• 向下，y 增大

这和浏览器里绝对定位元素的思路完全一致，所以前端实现非常自然。

规则 2：矩形框使用左上角 + 宽高表示

每个矩形区域都用以下字段表示：

{
  "region": {
    "x": 0.25,
    "y": 0.20,
    "width": 0.20,
    "height": 0.15
  }
}

这比存四个顶点更简单，也更适合拖拽和缩放。

规则 3：标签位置也使用比例坐标

除了矩形框，标签本身也需要位置。

在项目中，标签使用的是独立的比例坐标：

{
  "label": {
    "x": 0.50,
    "y": 0.15,
    "text": "这里是一个标签"
  }
}

这里的 label.x 和 label.y 表示：

• 标签左上角在图片中的相对位置

注意，标签不是绑定死在矩形框边上的，而是一个可以单独移动的位置点。这样后面实现“拖动标签，连线跟随变化”会更自然。

规则 4：存比例，渲染时再换算成像素

这是最关键的一条：

• 保存时存比例
• 显示时乘当前画布宽高

也就是说，真正持久化的数据是：

{
  "id": "anno-1",
  "region": {
    "x": 0.25,
    "y": 0.20,
    "width": 0.20,
    "height": 0.15
  },
  "label": {
    "x": 0.50,
    "y": 0.15,
    "text": "示例标签"
  },
  "meta": {
    "isNew": false
  }
}

而不是：

{
  "left": 150,
  "top": 80,
  "width": 120,
  "height": 60
}

后者只对某一个固定显示尺寸成立，前者才适合真正保存。

---

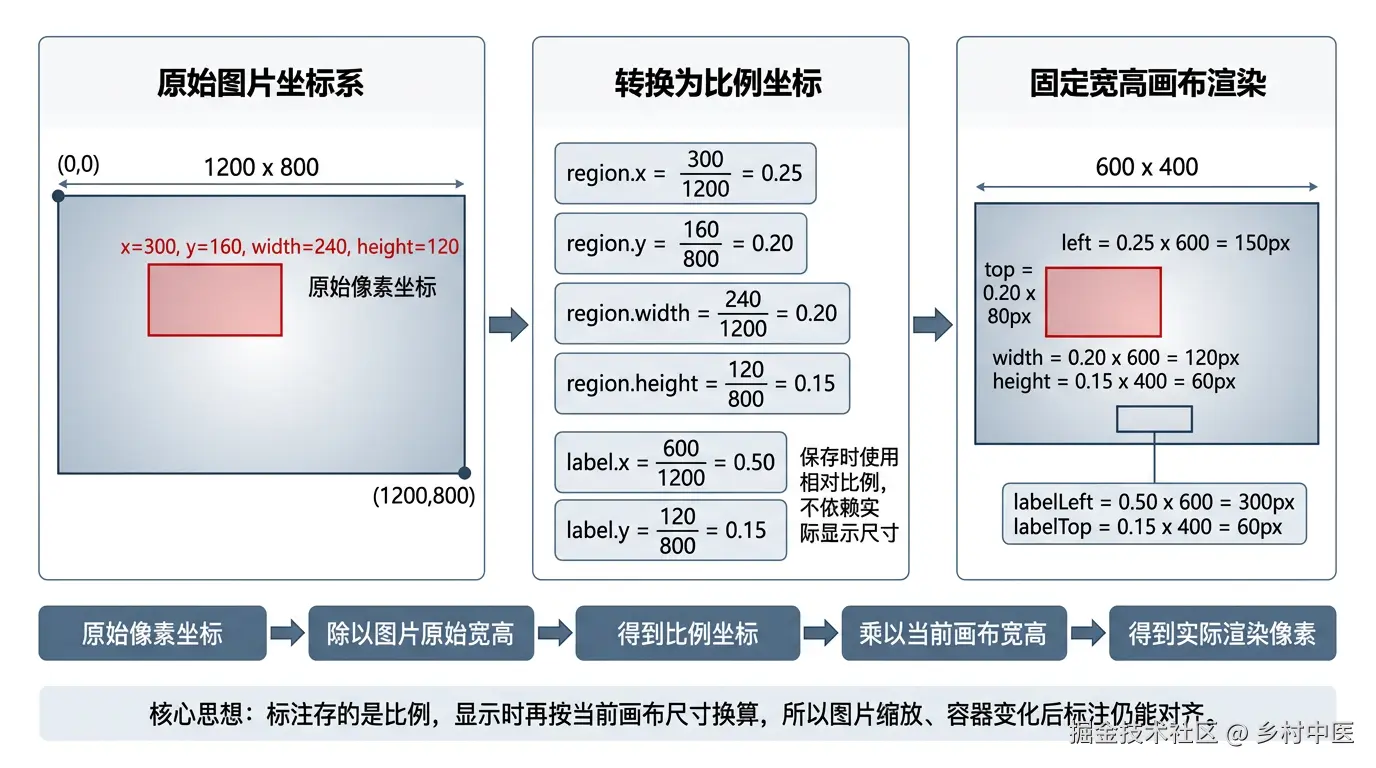

四、从原始像素到比例坐标，再到固定画布的完整转换

为了让这个过程更直观，我们用一组完整数字走一遍。

1. 已知原图尺寸

原图宽高：1200 x 800

2. 用户在原图上框出一个区域

x = 300
y = 160
width = 240
height = 120

3. 转换成比例坐标

region.x = 300 / 1200 = 0.25
region.y = 160 / 800 = 0.20
region.width = 240 / 1200 = 0.20
region.height = 120 / 800 = 0.15

4. 当前页面把图片显示成固定宽高

画布宽高：600 x 400

5. 渲染时把比例再转回像素

left = 0.25 * 600 = 150px
top = 0.20 * 400 = 80px
width = 0.20 * 600 = 120px
height = 0.15 * 400 = 60px

也就是说：

• 数据层存的是 0.25 / 0.20 / 0.20 / 0.15
• 视图层看到的是 150 / 80 / 120 / 60

这就是图片标注里最核心的一次坐标解耦。

---

五、在当前项目里，这套坐标系是怎么落地的

在 src/views/image-annotation/AnnotationCanvas.vue 中，矩形框和标签渲染都依赖比例坐标。

例如矩形框渲染时：

const getRegionStyle = (annotation) => ({
    left: `${(annotation.region.x || 0) * 100}%`,
    top: `${(annotation.region.y || 0) * 100}%`,
    width: `${(annotation.region.width || 0) * 100}%`,
    height: `${(annotation.region.height || 0) * 100}%`
})

这段代码说明：

• 存储层里 region.x = 0.25
• 渲染层就把它变成 left: 25%

也就是说，DOM 布局层本身就是建立在比例坐标上的。

而在需要做像素级计算时，比如生成连线、拖拽标签、调整框大小时，会再结合当前画布尺寸做换算：

const rectLeft = region.x * canvasSize.width
const rectTop = region.y * canvasSize.height
const rectWidth = region.width * canvasSize.width
const rectHeight = region.height * canvasSize.height

这说明项目里的真正策略是：

• 对外存比例
• 对内渲染时临时换算像素

这是一种非常适合前端标注场景的实现方式。

---

六、为什么不用“直接存像素”

很多人在第一次做标注功能时，最容易走的一条路是：

• 用户框出来多少像素，就直接存多少像素

这么做短期看起来简单，但后面会遇到很多问题：

1. 页面缩放后会错位

如果存的是 left: 150px，那它只对某一个固定显示宽高成立。

一旦图片被缩成更小尺寸，150px 这个位置就不再是原来那块区域了。

2. 不同设备上难以统一

同一张图片在大屏、笔记本、小窗口下显示尺寸都可能不同。直接存像素会导致前端必须知道“当时是以什么尺寸显示出来的”，实现会很麻烦。

3. 后端存储不稳定

如果后端拿到的是某次页面渲染时的像素值，这些数据本身就缺乏可迁移性。换个显示策略，数据就失真了。

而比例坐标恰好绕开了这些问题。

---

七、建立坐标系时最容易忽略的几个细节

1. 宽度和高度要分别归一化

不要把所有值都除以图片宽度，也不要只用一个统一比例。

正确做法是：

• x / width 用图片宽度归一化
• y / height 用图片高度归一化
• region.width / width 用图片宽度归一化
• region.height / height 用图片高度归一化

2. 标签坐标也应该纳入同一套坐标系统

有些实现只把矩形框做成比例坐标，标签仍然存页面像素。这样会导致图片缩放后，框和标签脱节。

当前项目中，label.x 和 label.y 同样采用比例坐标，这样连接线才能稳定。

3. 存储精度要适中

比例坐标通常是小数，比如：

0.2537
0.1462

精度太低会导致位置误差，精度太高又没有必要。当前实现里做了适度保留小数位，这样既能保证位置稳定，也能避免数据冗长。

4. 视图缩放不应该直接修改标注数据

图片放大、缩小、旋转，本质上是“看图方式变化”，不是标注区域变化。

所以：

• 缩放和平移应该作用在视图层
• 标注数据本身仍然保持相对坐标不变

这也是后面实现“视图变换”和“标注数据”解耦的基础。

---

八、第一步完成后，已经具备了什么

当统一坐标系建立完成后，后续标注功能就有了稳定地基。

到这里，其实已经具备了：

1. 一套可持久化的数据格式
2. 一套可适配任意显示尺寸的坐标规则
3. 一条从原始像素到比例坐标、再到渲染像素的转换链路
4. 一种可支撑拖拽、连线、缩放、保存的底层表示方式

可以说，图片标注功能真正的第一步，不是画框，而是先回答这句话：

“同一个标注，在不同显示尺寸下，如何始终表示为同一个区域？”

当前项目给出的答案就是：

用比例坐标存储，用当前画布尺寸渲染。

---

九、第二步：把比例坐标真正渲染成“可交互画面”

如果说第一步解决的是：

“标注数据该怎么定义，才能不被显示尺寸绑死？”

那么第二步要解决的就是：

“这套比例坐标，怎么稳定地长成用户眼前能看、能点、能拖、能连线的标注界面？”

很多人做图片标注，卡住的地方并不是“不会画框”，而是下面这些更具体的问题：

• 框到底应该画在 canvas 上，还是普通 DOM 上
• 标签为什么最好不要和框绑死成一个整体
• 连接线为什么经常画着画着就偏了
• 图片缩放后，框、标签、线为什么还能对得上

这一部分，本质上是在完成一件事：

把抽象的比例坐标，翻译成当前这一次渲染所需的像素布局。

---

十、先别急着写交互，先把“画面分层”想清楚

一个稳定的图片标注界面，通常至少要拆成 4 层：

1. 图片层：负责展示原图
2. 矩形框层：负责框选区域
3. 标签层：负责文字和交互热点
4. 连线层：负责把框和标签连接起来

这里我会把它画成这样：

flowchart TB
    image[图片层 img]
    rect[矩形框层 absolute DOM]
    label[标签层 absolute DOM]
    line[连线层 SVG]

    image --> rect
    rect --> label
    label --> line

如果换成更接近页面结构的理解，大概是：

+--------------------------------------+
| annotation viewport                  |
|                                      |
|  +-------------------------------+   |
|  | image                         |   |
|  |   +--------+                  |   |
|  |   | region |------\           |   |
|  |   +--------+       \          |   |
|  |                    [label]    |   |
|  +-------------------------------+   |
|         (svg line 覆盖其上)          |
+--------------------------------------+

这一步为什么很重要？

因为图片标注不是“一个图形”，而是多种元素协同组成的交互系统。

如果一开始就把所有东西都塞进同一个绘图上下文里，后面很快会遇到这些麻烦：

• 标签里的文本样式不好控制
• hover、选中、点击命中区域很难精细处理
• 标签单独拖动时，框和线的更新逻辑会拧在一起
• 不同元素的层级关系很难维护

所以更稳的方案通常不是“用一个工具画完所有东西”，而是：

谁擅长做什么，就把什么交给最合适的层来做。

---

十一、为什么矩形框更适合用绝对定位 DOM

很多人第一反应会问：

“既然是在图片上画框，那为什么不直接全部用 Canvas？”

答案是：能画，不代表好维护。

矩形框这类元素，用绝对定位 DOM 往往更合适，原因主要有 4 个。

1. 它天然就是一个矩形布局问题

矩形框本质上只需要 4 个值：

• left
• top
• width
• height

这和 DOM 的绝对定位模型完全一致。

只要拿到了当前画布尺寸，就可以直接得到：

left = region.x * viewportWidth
top = region.y * viewportHeight
width = region.width * viewportWidth
height = region.height * viewportHeight

2. 选中态、hover 态、删除态更容易做

一个框常见的视觉状态有：

• 默认态
• hover 态
• 激活态
• 新建态
• 禁用态

DOM 在处理边框、透明背景、阴影、高亮、鼠标样式时都很顺手。

如果换成纯 Canvas，这些状态通常就意味着要自己维护重绘逻辑、命中检测和状态切换。

3. 后续要加拖拽锚点时更自然

哪怕当前版本只需要“显示框”，大概率后面也会遇到这些需求：

• 选中某个框
• 拖动框整体位置
• 拉伸 8 个方向锚点
• 显示辅助线

这些场景里，DOM 都更容易渐进式演进。

4. 它和业务组件体系更兼容

很多标注系统不是纯图形应用，而是业务页面的一部分。

这意味着往往还要处理：

• 权限态
• 评论态
• 审核态
• 错误提示
• tooltip / popover

这类内容和 DOM 生态天然更匹配。

所以在大多数偏业务的图片标注场景里，一个务实的选择是：

图片用 img，矩形框用绝对定位 DOM。

伪代码可以写成这样：

function renderRegionBox(region, viewportSize) {
  const left = region.x * viewportSize.width
  const top = region.y * viewportSize.height
  const width = region.width * viewportSize.width
  const height = region.height * viewportSize.height

  return {
    style: {
      position: "absolute",
      left,
      top,
      width,
      height
    }
  }
}

注意这里最关键的一点：

DOM 只负责显示像素结果，不负责保存数据本体。

数据里仍然保存比例坐标，DOM 只是它在当前画布里的“一次投影”。

---

十二、这里不再重讲第一步，而是把它抽成“转换层”

写到这里，第一步里“为什么要用比例坐标”这件事其实已经讲清楚了。

所以进入渲染阶段后，我们不再重复推导这件事，而是直接把它收敛成一个工程上的约定：

数据层永远只存比例坐标，渲染层永远只消费像素结果。

中间这层负责翻译的，就是转换层。

这里我更倾向于把它理解成这样：

flowchart LR
    data[标注数据 ratio] --> transformer[转换层]
    transformer --> view[视图像素布局]

转换层本身不关心用的是什么框架，也不关心最后是 DOM、SVG 还是 Canvas。

它只做两类事情：

1. 把区域坐标换成当前视口里的矩形像素
2. 把标签点位换成当前视口里的位置像素

伪代码保持成两个纯函数就够了：

function regionToPixels(region, viewportSize) {
  return {
    left: region.x * viewportSize.width,
    top: region.y * viewportSize.height,
    width: region.width * viewportSize.width,
    height: region.height * viewportSize.height
  }
}

function pointToPixels(point, viewportSize) {
  return {
    x: point.x * viewportSize.width,
    y: point.y * viewportSize.height
  }
}

这样写的价值，不是公式本身有多复杂，而是它把职责切得非常干净：

• 数据层不碰页面像素
• 视图层不碰存储格式
• 所有缩放、重排、重算都只经过这一层

所以第二步真正关心的，不再是“比例坐标为什么成立”，而是：

有了这层转换器之后，框、标签、连线该如何协同渲染。

---

十三、为什么标签最好不要和矩形框绑成一个整体

很多初版实现，会把标签直接钉在框的右上角，比如：

+-----------+[标签]
|           |
|  region   |
|           |
+-----------+

这种做法在 demo 阶段没问题，但一旦进入真实交互，很快就会暴露局限。

1. 标签和框承担的职责根本不同

矩形框描述的是：

“图片中的哪块区域被标了出来。”

标签描述的是：

“这块区域应该如何被阅读和解释。”

一个负责空间定位，一个负责信息承载，它们天然就是两个角色。

2. 标签经常需要避让，不适合固定死

现实场景里很容易出现：

• 两个框很近，标签互相遮挡
• 框靠近图片边缘，标签放不下
• 标签文字较长，默认位置会压住内容

如果标签位置不能单独调整，用户体验会非常差。

所以更合理的做法是：

矩形框和标签分别存位置，连线只负责建立视觉关联。

示意图如下：

+-----------+
|  region   |
+-----------+
      \
       \
      +-----------+
      | label text|
      +-----------+

3. 这会让交互模型清晰很多

拆开之后，系统的逻辑就变成了：

• 拖框：改变 region
• 拖标签：改变 label
• 重绘连线：根据二者当前像素位置重新计算

职责非常明确。

伪代码可以这样表达：

annotation = {
  region: { x, y, width, height },
  label: { x, y, text }
}

这比“把标签当成框上的一个偏移量”更稳定。

因为偏移量方案通常会遇到一个问题：

一旦框变化了，标签到底是跟着框走，还是保持视觉位置不变？

这个问题经常会把交互逻辑绕复杂。

而把标签当成独立坐标点，就简单很多。

---

十四、连接线为什么更适合用 SVG

当矩形框和标签分开以后，连接线就成了第三个问题：

它既不是纯文本，也不是简单矩形，而是一条动态变化的路径。

这时 SVG 的优势就出来了。

1. 它很适合描述“从 A 到 B 的线”

不管是直线、折线，还是稍微带一点弧度的路径，SVG 都能用很轻量的方式表达。

最基础的直线形式就是：

M x1 y1 L x2 y2

意思就是：

• 从 (x1, y1) 出发
• 连到 (x2, y2)

如果希望线条更柔和一点，可以换成曲线或折线。

2. 它天然覆盖在页面上层

这里完全可以让一个 svg 铺满整个标注视口：

svg width = viewportWidth
svg height = viewportHeight

然后每条标注生成一条 path。

这样所有线都共享同一个坐标空间，不需要每条线各自维护独立容器。

3. 它比 Canvas 更适合“少量但需要实时更新的路径”

业务型图片标注里，线通常不会多到成千上万条。

这时 SVG 的优点是：

• 容易定位和调试
• 容易绑定样式
• 容易和 DOM 图层协同

典型结构可以理解成：

flowchart LR
    boxCenter[框锚点]
    labelEdge[标签锚点]
    path[SVG path]

    boxCenter --> path
    labelEdge --> path

伪代码如下：

function buildConnectorPath(fromPoint, toPoint) {
  return `M ${fromPoint.x} ${fromPoint.y} L ${toPoint.x} ${toPoint.y}`
}

如果还想做得更好看一点，也可以生成折线：

function buildPolylinePath(fromPoint, toPoint) {
  const midX = (fromPoint.x + toPoint.x) / 2

  return [
    `M ${fromPoint.x} ${fromPoint.y}`,
    `L ${midX} ${fromPoint.y}`,
    `L ${midX} ${toPoint.y}`,
    `L ${toPoint.x} ${toPoint.y}`
  ].join(" ")
}

这里最重要的不是“线长什么样”，而是：

线的起点和终点，必须来自同一个像素坐标空间。

只要框、标签、连线都基于同一块 viewport 换算，线就不会漂。

---

十五、真正决定连线稳不稳的，不是 SVG，而是锚点设计

很多人以为连线偏了，是 SVG 有问题。

其实大多数时候，真正有问题的是：

框到底从哪个点出发，又连到标签的哪个点。

常见做法是：

• 框锚点取中心点，或者最接近标签的一条边中点
• 标签锚点取左侧中点、右侧中点，或中心点

示意图：

   region
+-----------+
|     *-----+----------------*
|           |                |
+-----------+             label

其中：

• 左边 * 是框的连接锚点
• 右边 * 是标签的连接锚点

如果只图省事，直接拿框左上角和标签左上角连线，视觉上通常会很怪。

更自然的做法是先求锚点。

比如：

function getRegionAnchor(regionPixels) {
  return {
    x: regionPixels.left + regionPixels.width / 2,
    y: regionPixels.top + regionPixels.height / 2
  }
}

function getLabelAnchor(labelPixels, labelSize) {
  return {
    x: labelPixels.x,
    y: labelPixels.y + labelSize.height / 2
  }
}

如果还想更进一步，可以做“智能边选择”：

• 标签在框右边，就从框右边中点出发
• 标签在框左边，就从框左边中点出发
• 标签在框上方，就从框上边中点出发
• 标签在框下方，就从框下边中点出发

这样连线会明显自然很多。

---

十六、缩放之后为什么框、标签、线还能一起对齐

这其实是第一步坐标系设计带来的直接收益。

因为存的不是像素，而是比例，所以无论图片被显示成：

• 800 x 500
• 640 x 400
• 1000 x 625

本质上都只是同一套公式的重新计算：

pixelX = ratioX * viewportWidth
pixelY = ratioY * viewportHeight

只要 viewport 变了，整体就重算一遍：

• 框重算
• 标签重算
• 连线锚点重算

整个画面就会同步更新。

这条链路可以理解成：

flowchart LR
    data[比例坐标数据] --> size[当前图片显示尺寸]
    size --> box[框像素位置]
    size --> label[标签像素位置]
    box --> line[连线锚点]
    label --> line

这里的核心思想非常重要：

不是“缩放时把旧像素跟着拉伸”，而是“缩放后重新从比例坐标计算一遍像素结果”。

这是“看起来一直对齐”和“越缩放越漂”的分水岭。

---

十七、交互阶段应该怎么更新数据

当画面渲染出来以后，真正的交互就开始了。

这时通常会有两类典型动作：

1. 拖动矩形框

用户拖的是像素，但最终要改回比例。

也就是说，更新流程应该是：

拖动得到新像素位置
-> 用当前 viewport 反算比例
-> 更新 annotation.region
-> 重新渲染框、标签、连线

伪代码如下：

function pixelsToRegion(nextPixels, viewportSize) {
  return {
    x: nextPixels.left / viewportSize.width,
    y: nextPixels.top / viewportSize.height,
    width: nextPixels.width / viewportSize.width,
    height: nextPixels.height / viewportSize.height
  }
}

2. 拖动标签

同样的逻辑，只不过这次更新的是标签点位：

function pixelsToPoint(nextPixels, viewportSize) {
  return {
    x: nextPixels.x / viewportSize.width,
    y: nextPixels.y / viewportSize.height
  }
}

所以整套交互可以总结成一句话：

渲染时：比例转像素。
交互后：像素再转回比例。

这就是一个完整的双向映射闭环。

---

十八、一个不强耦合具体项目的通用实现骨架

如果把上面这套思路真正落地，整个标注视图可以抽象成 3 层能力：

1. 数据层

只关心标注长什么样：

annotation = {
  id: "anno-1",
  region: { x: 0.2, y: 0.18, width: 0.22, height: 0.16 },
  label: { x: 0.55, y: 0.14, text: "这是标签" }
}

2. 转换层

只关心两件事：

• 比例怎么变像素
• 像素怎么变比例

layout = measure(annotation, viewportSize)
nextAnnotation = updateFromInteraction(draftPixels, viewportSize)

3. 渲染层

只负责把 layout 画出来：

• 用 DOM 画框
• 用 DOM 画标签
• 用 SVG 画线

把它们串起来，大概就是下面这样：

function renderAnnotation(annotation, viewportSize) {
  const regionPixels = regionToPixels(annotation.region, viewportSize)
  const labelPixels = pointToPixels(annotation.label, viewportSize)
  const fromPoint = getRegionAnchor(regionPixels)
  const toPoint = getLabelAnchor(labelPixels, measureLabelSize())
  const path = buildConnectorPath(fromPoint, toPoint)

  return {
    box: regionPixels,
    label: labelPixels,
    connector: path
  }
}

这个结构的好处是：

• 换框架也好，数据和算法都不变
• 换 UI 实现也好，坐标模型都不变
• 甚至把 DOM 渲染换成 Canvas 渲染，转换层仍然能复用

也就是说，真正值得保护的，不是某个组件，而是：

“比例坐标 <-> 当前视口像素”的这层转换模型。

---

十九、到这里，图片标注才真正进入“画面呈现”

如果说第一步是先解决“数据怎么存”，那么这一部分解决的就是“数据怎么长成界面”。

会发现，一个看起来很简单的图片标注功能，背后其实至少包含了 4 个核心判断：

1. 数据层用比例坐标，而不是显示像素
2. 矩形框更适合用绝对定位 DOM
3. 标签最好独立成可单独移动的节点
4. 连线更适合用 SVG，并且依赖统一锚点计算

当这 4 件事理顺之后，整个系统的很多能力都会自然长出来：

• 缩放时仍然对齐
• 拖标签时连线实时更新
• 切换页面尺寸时位置稳定
• 保存时数据可直接持久化

这时候，图片标注功能才算真正从：

“我有一份坐标数据”

走到：

“我能把它变成一套稳定的交互界面”

---

二十、接下来再往下写，最适合讲什么

如果这篇继续往下展开，下一段最值得深挖的，其实不是“再多画几个框”，而是下面 3 个更实战的问题：

1. 新建标注时，如何从鼠标拖拽实时生成比例坐标
2. 如何限制框始终在图片内部，而标签允许拖到图片外部
3. 如何处理缩放、滚动、容器 resize 后的实时重算

因为从这一步开始，图片标注就不再只是“渲染问题”，而会正式进入：

交互状态管理、边界约束、以及视图重计算。

这也是一个标注系统从“能显示”走向“能用起来”的真正分界线。

---

二十一、第三步：用户一拖，标注为什么就“长出来了”

到了这一步，问题已经不再是“框怎么显示”，而是：

用户在图片上按下鼠标、拖动、松开，这一串动作，怎么变成一条可保存的标注数据？

很多人第一次做这里，会下意识把逻辑写成：

mousedown 记起点
mousemove 改 div 宽高
mouseup 直接保存

这样当然能跑起来，但很快就会遇到几个典型问题：

• 往左上角反向拖拽时，框会出现负宽高
• 鼠标拖到图片外面，框会飞出去
• 页面缩放之后，保存的数据不稳定
• 拖拽过程中预览框和最终保存结果对不上

所以更稳的思路不是“直接改一个框”，而是先把整个创建流程拆成 3 个阶段：

1. 记录起点
2. 生成草稿框
3. 把草稿框转换成可持久化标注

可以先看这条链路：

flowchart LR
    down[mousedown 起点] --> move[mousemove 草稿框]
    move --> up[mouseup 最终框]
    up --> ratio[转成比例坐标]
    ratio --> save[进入标注数据]

这 5 步如果顺了，后面的交互就不会乱。

---

二十二、先别管保存，先把“拖拽草稿框”算对

1. 拖拽的本质，是两个点决定一个矩形

用户拖拽时，真正拿到的其实不是一个矩形，而是两个点：

• 按下时的起点 start
• 当前移动到的位置 current

例如：

start = (120, 80)
current = (320, 220)

这时矩形当然很好算。

但如果用户反着拖：

start = (320, 220)
current = (120, 80)

这时就不能再简单用：

width = current.x - start.x
height = current.y - start.y

因为这样会得到负数。

真正稳妥的写法，应该是先归一化成一个标准矩形：

function rectFromDrag(startPoint, currentPoint) {
  const left = Math.min(startPoint.x, currentPoint.x)
  const top = Math.min(startPoint.y, currentPoint.y)
  const right = Math.max(startPoint.x, currentPoint.x)
  const bottom = Math.max(startPoint.y, currentPoint.y)

  return {
    left,
    top,
    width: right - left,
    height: bottom - top
  }
}

这个函数很关键。

因为它解决的不是“怎么画框”，而是：

无论用户朝哪个方向拖，系统最后拿到的永远都是一个合法矩形。

2. 草稿框本身应该是像素态，不要急着转比例

很多人会在 mousemove 的每一帧里，先转比例，再转回像素显示。

这不是不行，但没有必要。

更自然的做法是：

• 拖拽中的草稿框，先保留像素态
• 用户松手后，再统一转成比例坐标

原因很简单：

拖拽过程发生在当前视口里，预览框本来就是一个“当前像素结果”。

示意图如下：

鼠标按下(start) *-------------------*
                 \                 /
                  \   draft rect   /
                   \             /
鼠标当前位置(curr)  *-----------*

所以拖拽中的状态可以设计成：

draft = {
  start: { x, y },
  current: { x, y },
  rect: { left, top, width, height }
}

一旦 mouseup，再把 draft.rect 转成最终 annotation.region。

---

二十三、为什么“框必须限制在图内”，而“标签可以拖到图外”

这两个约束看起来像一回事，其实完全不是。

1. 框描述的是图片区域，所以它必须被图片边界约束

一个标注框表达的是：

“图像中这一块内容被选中了。”

那它天然就不能跑到图片外面去。

否则保存出来的数据会变成一种很奇怪的状态：

• 标注区域有一部分不在图里
• 比例坐标可能小于 0
• 宽高可能超出 1

这会直接污染数据层。

所以在拖拽过程中，矩形框就应该先被裁剪到图片可用区域内。

可以把图片边界想象成这样：

+-----------------------------------+
| image bounds                      |
|   +---------------------------+   |
|   |      valid draft rect     |   |
|   +---------------------------+   |
+-----------------------------------+

对应的伪代码可以这么写：

function clampPointToBounds(point, bounds) {
  return {
    x: Math.max(bounds.left, Math.min(point.x, bounds.right)),
    y: Math.max(bounds.top, Math.min(point.y, bounds.bottom))
  }
}

然后在拖拽阶段这样用：

function updateDraftRect(startPoint, rawCurrentPoint, imageBounds) {
  const currentPoint = clampPointToBounds(rawCurrentPoint, imageBounds)
  return rectFromDrag(startPoint, currentPoint)
}

也就是说：

• 用户鼠标可以飞出图片
• 但草稿框的有效终点会被压回边界内

这样数据才稳定。

2. 标签承担的是解释职责，所以它允许出图避让

标签和框不同。

标签不是图像区域本身，而是这块区域的说明、注释、名称。

现实场景里，标签经常需要挪到图片外部，原因很常见：

• 图片区域太密，内部放不下标签
• 标签文字很长，放图内会挡住内容
• 多个标注靠得很近，需要把标签往外排开

所以更合理的约束通常是：

• region 必须 clamp 在图片内
• label 允许超出图片，但仍然要处于整个视口的合理范围

这也是为什么前面一直强调：

框和标签虽然有关联，但不应该被当成同一个几何体。

---

二十四、从草稿框到最终标注，真正要保存的是什么

当用户松开鼠标后，草稿框只是一个像素矩形：

left = 120
top = 80
width = 200
height = 140

但真正要保存的，不是这组像素，而是比例坐标。

所以这里的流程应该非常明确：

flowchart LR
    draft[草稿框 pixels] --> normalize[边界归一化]
    normalize --> ratio[换算成 ratio]
    ratio --> annotation[生成 annotation]

伪代码如下：

function pixelsToRegion(rect, viewportSize) {
  return {
    x: rect.left / viewportSize.width,
    y: rect.top / viewportSize.height,
    width: rect.width / viewportSize.width,
    height: rect.height / viewportSize.height
  }
}

function createAnnotationFromDraft(draftRect, viewportSize) {
  return {
    id: createId(),
    region: pixelsToRegion(draftRect, viewportSize),
    label: {
      x: (draftRect.left + draftRect.width + 12) / viewportSize.width,
      y: draftRect.top / viewportSize.height,
      text: ""
    }
  }
}

这里顺便会引出一个很实用的细节：

新建标注时，标签初始位置通常不要和框完全重叠。

更自然的做法是：

• 默认放在框右上侧
• 如果右边放不下，再尝试下方或左侧

这样用户第一次看到成品时，会觉得系统“像是帮他排过版”。

---

二十五、真正难的不是创建，而是视图变化后的“重算”

很多标注系统，初版在固定尺寸下看起来完全没问题。

但一旦出现下面这些动作，问题就全出来了：

• 浏览器窗口改变大小
• 容器宽度变化
• 图片进入缩放模式
• 页面发生滚动
• 外层布局切换，导致图片重新排版

这时候最容易犯的错误是：

只更新了图片尺寸，没有同步重算框、标签和连线。

结果就是用户看到的典型现象：

• 框还在旧位置
• 标签偏了
• 连线挂空

所以这里要把“重算”看成一个一等公民能力，而不是补丁逻辑。

---

二十六、什么情况下必须触发一次完整重算

一个简单判断标准是：

只要当前 viewport 变了，就应该重算所有布局结果。

这里的 viewport，不一定只是浏览器窗口。

它更准确地说，是：

当前这张图片在界面里真正占据的可渲染区域。

只要这个区域的宽高、偏移、缩放因子有变化，就应该重新测量。

典型触发源包括：

1. 图片首次加载完成
2. 容器 resize
3. 页面缩放级别变化
4. 用户切换侧边栏，导致可用区域变化
5. 图片 fit 模式从 contain 切到 cover

整条链路可以画成这样：

flowchart LR
    event[resize / zoom / layout change]
    event --> measure[重新测量 viewport]
    measure --> convert[重算 box / label / connector]
    convert --> render[刷新界面]

如果把这条链路封装好，后面的稳定性会高很多。

---

二十七、重算时到底该重算什么

严格来说，真正应该重算的是 3 类结果：

1. 图片可视区域

这里首先要知道当前图片实际显示成了多大：

viewportSize = {
  width,
  height
}

如果还有留白、居中、padding、滚动偏移，这里可能还要带上 origin：

viewport = {
  left,
  top,
  width,
  height
}

2. 所有标注的像素布局

每一条标注都要重新测一次：

layout = annotations.map(annotation => {
  const box = regionToPixels(annotation.region, viewport)
  const label = pointToPixels(annotation.label, viewport)
  return { box, label }
})

3. 所有连线锚点和路径

因为框和标签都变了，所以线一定也要跟着重算：

connector = buildConnectorPath(
  getRegionAnchor(box),
  getLabelAnchor(label, labelSize)
)

很多错位 bug，本质上不是坐标错了，而是：

框和标签重算了，连线没重算。

这类 bug 看起来很像“小问题”，但用户感知会非常强。

---

二十八、不要把“缩放”和“数据修改”混在一起

这一点特别重要。

用户做了两种完全不同的事：

1. 改标注
2. 改视图

前者会改变数据，后者不应该改变数据。

比如：

• 拖动框位置，这是标注修改
• 拖动标签位置，这是标注修改
• 放大图片查看细节，这只是视图修改
• 容器变宽导致图片显示变大，这也只是视图修改

所以系统里最好有一个很清晰的边界：

annotation data 负责“是什么”
view state 负责“怎么看”

示意图如下：

flowchart TB
    data[annotation data]
    state[view state: zoom / pan / viewport]
    data --> layout[布局计算]
    state --> layout
    layout --> screen[最终画面]

只要这个边界不乱，很多问题都会简单很多：

• 缩放不会把数据越改越脏
• 重置视图不会影响标注结果
• 保存时也不需要关心当前放大了几倍

---

二十九、把这一段收束成一句工程化的话

写到这里会发现，一个“新建标注”的动作，背后其实至少包含了 4 个环节：

1. 从鼠标事件中拿到拖拽起点和终点
2. 生成一个始终合法的草稿矩形
3. 把草稿矩形转换成比例坐标标注
4. 在 resize / zoom / 重排时持续重算视图结果

如果这 4 件事拆得清楚，那么图片标注的交互层就会非常稳定。

甚至可以把它理解成一个小型状态机：

idle
-> drawing
-> draft-ready
-> saved

状态不复杂，但边界一定要清楚。

因为从这一刻开始，面对的已经不是“一个会显示的框”，而是：

一套既要响应鼠标，又要稳定存储，还要适应视图变化的交互系统。

---

三十、如果下一段继续写，最值得讲的就是“状态机”

再往下写，最适合接的主题其实就是：

如何把查看态、绘制态、编辑态、拖标签态，拆成清晰的交互状态机。

因为做到这一步之后，很多新的问题会马上冒出来：

• 什么情况下允许新建框
• 什么情况下只允许选中已有标注
• 拖框和拖标签冲突时，优先级怎么定
• 一个未保存草稿，什么时候该提交，什么时候该取消

这部分一旦讲透，整套图片标注系统就不只是“实现了”，而是真正开始具备：

可维护、可扩展、可持续演进的交互结构。

---

三十一、第四步：进入编辑态之后，真正的实操才开始

如果前面几步解决的是：

• 数据怎么定义
• 画面怎么渲染
• 新建框怎么生成

那么到了这里，终于进入用户最直观能感知的部分：

编辑态下，这个框到底怎么被“拉起来”、怎么被“拖起来”、怎么被“改大小”，最后又怎么被保存。

这也是整篇文章最接近真实开发的一段。

很多人做到这一步，第一反应都是自己手写 8 个控制点、自己算拖拽方向、自己处理四边和四角的缩放逻辑。

不是不能做，但成本很高。

因为一旦决定自己写，就意味着要自己处理：

• 命中检测
• 八方向控制点
• 拖拽中的最小尺寸
• 边界裁剪
• 缩放时的锚点基准
• 鼠标快速移动导致的抖动

所以在业务型图片标注系统里，一个非常务实的选择通常是：

用一类专门的交互插件，去接管“可拖拽 + 可缩放”的控制层。

比如：

• Moveable
• interact.js
• 其他支持 drag / resize handles 的交互库

这一节不绑定某个具体项目，但会以“Moveable 这一类插件”的思路来讲清楚整体实现。

---

三十二、先明确一下：这里说的“八角框”到底是什么

这里的“八角框”，其实不是说画一个八边形。

它真正指的是：

一个矩形外面带有 8 个可操作控制点。

也就是四个角 + 四条边中点：

      [nw]   [n]   [ne]
        *-----*-----*
        |           |
   [w]  *   region  * [e]
        |           |
        *-----*-----*
      [sw]   [s]   [se]

这 8 个点存在的意义是：

• 拖四个角：同时改宽和高
• 拖上下边：只改高
• 拖左右边：只改宽

用户看到的是“八角框”，但从工程角度看，真正接入的是：

一套八方向 resize handles。

这也是为什么这类功能特别适合交给现成插件处理。

---

三十三、为什么编辑态适合交给插件，而不是自己硬写

编辑态最麻烦的，不是“框能动”，而是“框要按照用户预期地动”。

比如用户抓住右下角拖动时，系统应该做到：

1. 当前框仍然贴在图上
2. 左上角保持稳定
3. 宽高持续变化
4. 宽高不能小到看不见
5. 拖出图片边界时自动裁剪
6. 如果开启锁定比例，还要同时维护长宽比

会发现，这已经不是一个简单的 mousemove 能优雅解决的问题了。

这类插件的价值，本质上就在这里：

• 帮我画出控制框和 8 个控制点
• 帮我管理拖拽和缩放事件
• 帮我给出当前最新的像素结果
• 让我只专注在“结果如何写回标注数据”

换句话说：

插件负责交互控制壳，业务代码负责数据收口。

这才是最省力也最稳的分工。

---

三十四、编辑态下，完整链路其实只有 5 步

把编辑态抽象一下，流程非常清楚：

flowchart LR
    dblclick[双击图片]
    dblclick --> init[初始化新标注]
    init --> select[激活当前框]
    select --> plugin[挂载拖拽/缩放插件]
    plugin --> update[持续回写比例坐标]
    update --> save[保存并结束新建态]

所以这里真正要做的，不是到处写事件，而是把这 5 步接起来。

---

三十五、第一步：双击之后，先初始化一个“可编辑新框”

双击新建时，系统通常要做 3 件事：

1. 算出用户点击位置在当前图片中的像素点
2. 以这个点为中心，创建一个默认大小的矩形
3. 立即把它设成当前激活项，并标记为“新建态”

这里最重要的，不是框有多大，而是这个新框要立刻进入“可编辑状态”。

一个很典型的初始化数据可以是：

annotation = {
  id: createId(),
  region: {
    x: 0.35,
    y: 0.22,
    width: 0.18,
    height: 0.14
  },
  label: {
    x: 0.56,
    y: 0.20,
    text: ""
  },
  meta: {
    isNew: true
  }
}

这里的 meta.isNew 很关键。

因为它不是给后端看的，而是给前端交互层看的。

它意味着：

• 这个框刚刚创建
• 它应该自动出现控制点
• 它应该允许拖动和缩放
• 保存成功后，这个状态要被关闭

双击后的初始化流程，伪代码可以写成这样：

function onCanvasDoubleClick(screenPoint, viewport) {
  const canvasPoint = screenPointToCanvasPoint(screenPoint, viewport)
  const draftRect = createDefaultRectAroundPoint(canvasPoint, viewport)
  const annotation = createAnnotationFromRect(draftRect, viewport)

  annotation.meta = {
    ...annotation.meta,
    isNew: true
  }

  store.add(annotation)
  store.setActive(annotation.id)
}

这一步做完之后，用户眼里的体验应该是：

双击一下，一个默认大小的新框立刻出现，并且已经自带可编辑控制点。

---

三十六、初始化时，默认框不要“贴边生成”

这是一条很实战的小经验。

双击点虽然是用户的意图中心，但这里不能直接把它当成矩形左上角。

更自然的方式是：

• 让双击点落在默认框中心附近
• 如果默认框会超出边界，再整体向内回推

示意图如下：

用户双击点
      *
   +--------+
   | region |
   +--------+

伪代码可以写成：

function createDefaultRectAroundPoint(point, bounds) {
  const defaultWidth = bounds.width * 0.18
  const defaultHeight = bounds.height * 0.14

  const left = clamp(point.x - defaultWidth / 2, bounds.left, bounds.right - defaultWidth)
  const top = clamp(point.y - defaultHeight / 2, bounds.top, bounds.bottom - defaultHeight)

  return {
    left,
    top,
    width: defaultWidth,
    height: defaultHeight
  }
}

这样做的好处是：

• 用户感觉“框是从点击位置长出来的”
• 新框不会一出生就有一半掉到图片外面

这个细节很小，但体验差距会非常明显。

---

三十七、第二步：把新框交给插件，显示出 8 个控制点

一旦新框被设成激活态，就可以把它交给插件接管。

这一层通常会有 3 个配置重点：

1. 目标元素是谁
2. 是否允许拖动
3. 是否允许八方向缩放

如果用通用伪代码表达，可以像这样：

plugin.mount({
  target: activeRegionElement,
  draggable: true,
  resizable: true,
  renderDirections: ["nw", "n", "ne", "w", "e", "sw", "s", "se"],
  keepRatio: false
})

这段配置的意思是：

• 当前激活的矩形框，交给插件管理
• 允许整框拖动
• 允许 8 个方向缩放
• 默认不锁定比例

如果某些场景需要锁定长宽比，也可以做成：

plugin.setOptions({
  keepRatio: isRatioLocked
})

这里的核心设计建议是：

插件只绑定在当前激活的新建框上，不要同时绑在所有框上。

否则后面很容易出现：

• 多个控制框同时显示
• 选中态混乱
• 事件命中冲突

一个更稳的规则通常是：

• 查看态：不显示几何控制点
• 编辑态 + 当前新框：显示控制点
• 已保存老框：只允许选中、删除，必要时再进入单独编辑

---

三十八、第三步：移动框时，真正更新的是 region

用户拖动整个框时，插件给到的通常不是“新标注对象”，而是：

• 当前 left
• 当前 top
• 或者当前位移 deltaX / deltaY

这里要记住一件事：

插件输出的是像素结果，但存储层里要的是比例坐标。

所以移动过程应该走这条链路：

drag event
-> 得到像素位置
-> clamp 到图片边界
-> 转成比例 region
-> 回写 annotation

伪代码如下：

function onDrag(annotation, nextPixels, viewport) {
  const clamped = clampRectToBounds(nextPixels, viewport)

  return {
    ...annotation,
    region: {
      x: clamped.left / viewport.width,
      y: clamped.top / viewport.height,
      width: clamped.width / viewport.width,
      height: clamped.height / viewport.height
    }
  }
}

这样看下来，拖动其实并不复杂。

真正要小心的是两个点：

1. 拖动后框不能跑出图片边界
2. 更新后标签和连线要同步重算

也就是说，拖动框不是“只改一下 left/top”，而是：

一次对整条布局链路的重新计算。

---

三十九、第四步：缩放框时，最难的是“从哪个点开始变”

缩放比拖动难一点。

因为拖动只是在整体平移，而缩放会引出两个问题：

1. 哪个边或哪个角是当前控制方向
2. 对边或对角是否应该保持稳定

比如用户抓住右下角 se 拖动，正常预期是：

• 左上角不动
• 宽度增加或减少
• 高度增加或减少

如果用户抓住左边 w 拖动，正常预期又变成：

• 右边保持稳定
• 左边移动
• 宽度变化，高度不变

这也是为什么缩放特别适合交给插件处理。

因为插件已经把这些事情算好了：

• 当前拖的是哪一个方向
• 当前矩形的最新像素宽高
• 在这个方向上如何生成最新结果

业务层只需要接住这个结果，再做边界和最小值收口。

---

四十、缩放时一定要做 3 个收口：最小尺寸、边界、比例

缩放不是“拿到多少就用多少”，而是至少要做 3 道收口。

1. 最小尺寸

否则框很容易被用户缩到几乎看不见。

function applyMinSize(rect, minWidth, minHeight) {
  return {
    ...rect,
    width: Math.max(rect.width, minWidth),
    height: Math.max(rect.height, minHeight)
  }
}

2. 图片边界

否则缩放过程中，框会被拖出图片外。

function clampRectToBounds(rect, bounds) {
  const left = clamp(rect.left, bounds.left, bounds.right)
  const top = clamp(rect.top, bounds.top, bounds.bottom)
  const width = Math.min(rect.width, bounds.right - left)
  const height = Math.min(rect.height, bounds.bottom - top)

  return { left, top, width, height }
}

3. 比例策略

有些场景允许自由缩放，有些场景则希望维持长宽比。

例如：

• 普通文本标注框：通常自由缩放
• 人脸框 / 固定裁切框：可能要求锁定比例

所以这一层最好不要写死，而应该保留策略开关：

resizePolicy = {
  keepRatio: false
}

如果要更完整地表达一次缩放收口，可以写成：

function onResize(annotation, nextRect, viewport, policy) {
  let rect = applyMinSize(nextRect, 48, 32)

  if (policy.keepRatio) {
    rect = adjustRectByRatio(rect, annotation.region.width / annotation.region.height)
  }

  rect = clampRectToBounds(rect, viewport)

  return {
    ...annotation,
    region: pixelsToRegion(rect, viewport)
  }
}

这一段看起来稍微复杂一点，但本质上就是一句话：

插件给出“候选矩形”，业务层把它收口成“可保存矩形”。

---

四十一、所谓“改变比例与大小”，本质上是在持续回写 region

用户看到的是框在被拉大、拉小、拉宽、拉高。

但从数据层角度看，真正变化的其实始终只有这 4 个值：

• region.x
• region.y
• region.width
• region.height

所以不管是拖动，还是缩放，最终都可以被归纳成一句话：

把最新像素矩形持续换算成新的 region。

甚至可以把拖动和缩放统一成一个入口：

function commitRect(annotation, rect, viewport) {
  return {
    ...annotation,
    region: pixelsToRegion(rect, viewport)
  }
}

然后：

• 拖动时算出新的 rect，调用一次
• 缩放时算出新的 rect，调用一次

这样交互逻辑会非常统一。

这一步一旦统一，后面很多事情都会变简单：

• 撤销重做好做
• 自动保存好做
• dirty 状态好做
• 保存前校验也好做

---

四十二、标签为什么通常不跟着插件一起缩放

这是一个特别容易写歪的地方。

既然框都接了插件，很多人就会想：

“那标签是不是也一起放进目标元素里，跟着一起拉伸？”

通常不建议这样做。

原因很简单：

• 框的几何变化，和标签的排版变化，不是一回事
• 标签是信息节点，不是图像区域本体
• 如果标签跟着缩放，文字可读性通常会变差

所以更合理的策略通常是：

• 插件只控制矩形框
• 标签位置独立计算
• 连线根据最新锚点自动重算

也就是说，编辑态下真正被插件接管的，是：

框的几何控制，而不是整条标注的所有视觉元素。

这条边界一定要守住。

---

四十三、第五步：什么时候算“编辑完成”，什么时候真正保存

做到这里，最后一个问题就来了：

用户拖完了、缩完了，这个新框到底什么时候算完成？

一般来说，这里至少有两层“完成”：

1. 交互完成

也就是：

• 用户停止拖拽
• 当前几何结果已经稳定
• 插件控制框还在，但本轮操作结束了

这时通常只需要做：

• 回写最新 region
• 重新计算标签和连线
• 标记当前标注为 dirty

2. 业务完成

也就是：

• 用户点击保存
• 或者当前页面触发显式提交动作

这时才应该把这条新标注正式纳入持久化数据。

所以保存动作通常不应该只是“把当前框传给接口”，而是要做一次规范化：

function normalizeForSave(annotation) {
  return {
    id: annotation.id,
    region: sanitizeRegion(annotation.region),
    label: sanitizeLabel(annotation.label),
    meta: {
      ...annotation.meta,
      isNew: false
    }
  }
}

保存前后最好分别做两件事：

• 保存前：裁剪精度、清理临时态、补齐默认值
• 保存后：把 meta.isNew 置为 false

因为一旦保存成功，这个框就不应该再以“刚创建、待微调”的状态存在。

---

四十四、把整个编辑态流程串起来，其实会发现它很顺

如果把“编辑态实操”完整拉直，其实就是下面这条线：

flowchart LR
    a[双击图片]
    a --> b[创建默认新框]
    b --> c[设为 active + isNew]
    c --> d[插件显示八方向控制点]
    d --> e[拖动或缩放]
    e --> f[像素矩形收口]
    f --> g[回写 region 比例坐标]
    g --> h[重算标签与连线]
    h --> i[点击保存]
    i --> j[isNew=false 持久化]

到这里，前面整篇文章里分散讲的东西，终于串成了一个完整闭环：

• 坐标系提供稳定的数据基础
• DOM / SVG 提供稳定的渲染结构
• 插件提供稳定的几何交互能力
• 保存流程把临时编辑态收束成持久化数据

也就是说，一个真正能用的图片标注系统，靠的不是某一个“神奇组件”，而是这几层能力刚好扣在一起。

---

四十五、把整条链路收束一下

如果把整篇内容压缩成一句话，这条主线其实就是：

先把标注定义成稳定的比例坐标，再把它渲染成可交互图层，最后借助交互插件把编辑态收口成可保存数据。

从工程视角看，这套链路至少回答了 4 个关键问题：

1. 为什么标注数据应该存比例，而不是存页面像素
2. 为什么矩形框、标签、连线应该拆层渲染
3. 为什么新建、拖动、缩放本质上都在更新同一组 region
4. 为什么编辑态适合交给 Moveable 这一类插件做几何控制

写到这里，这条主线其实已经完整了。

后面如果还要继续深入优化，就更适合进入专题化延展，比如：

• 如何做撤销 / 重做

• 如何做自动吸附和辅助线

• 如何处理旋转后的Label依然能正常显示（方便用户查看Label的文本是不应该旋转的）

• 如何做多人协同标注（我自己都没实现过） 当然呢，我们程序员都是跟着需求业务走的，没有必要把所有东西都写出来，只要把最核心的原理理清楚，按照需求一比一还原，然后根据需求业务进行扩展即可。
