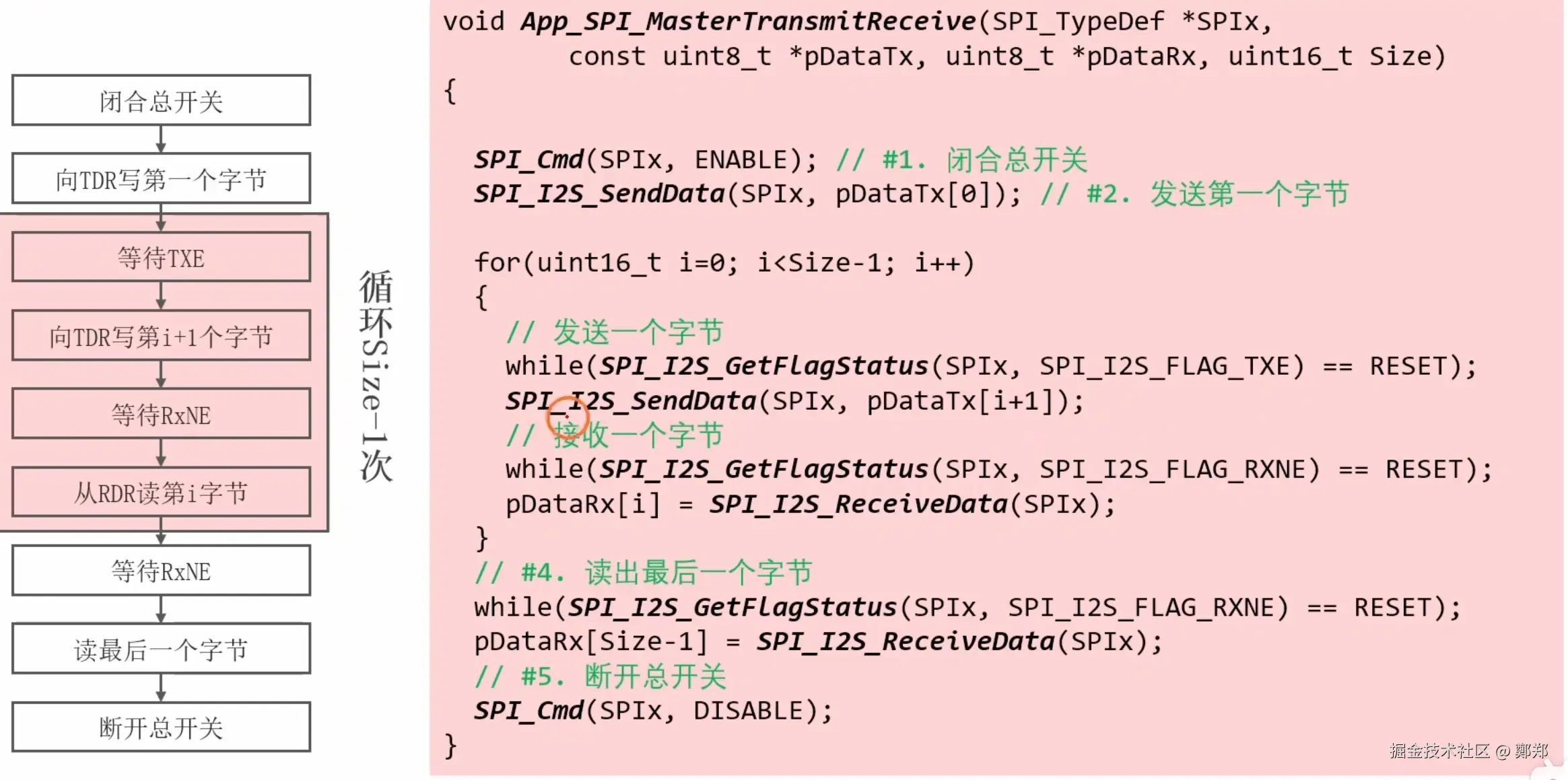

1、作用

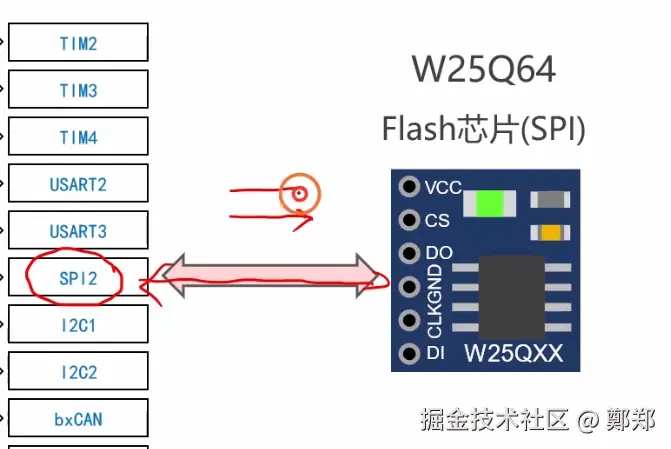

通过SPI链接片上FLASH外设W25Q64(相当于一个移动硬盘):

2、W25Q64原理图

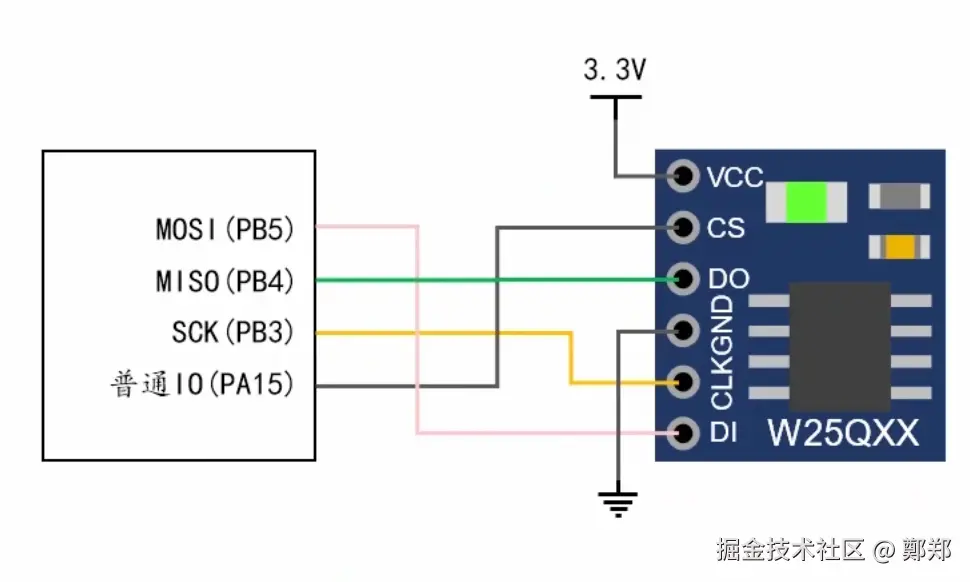

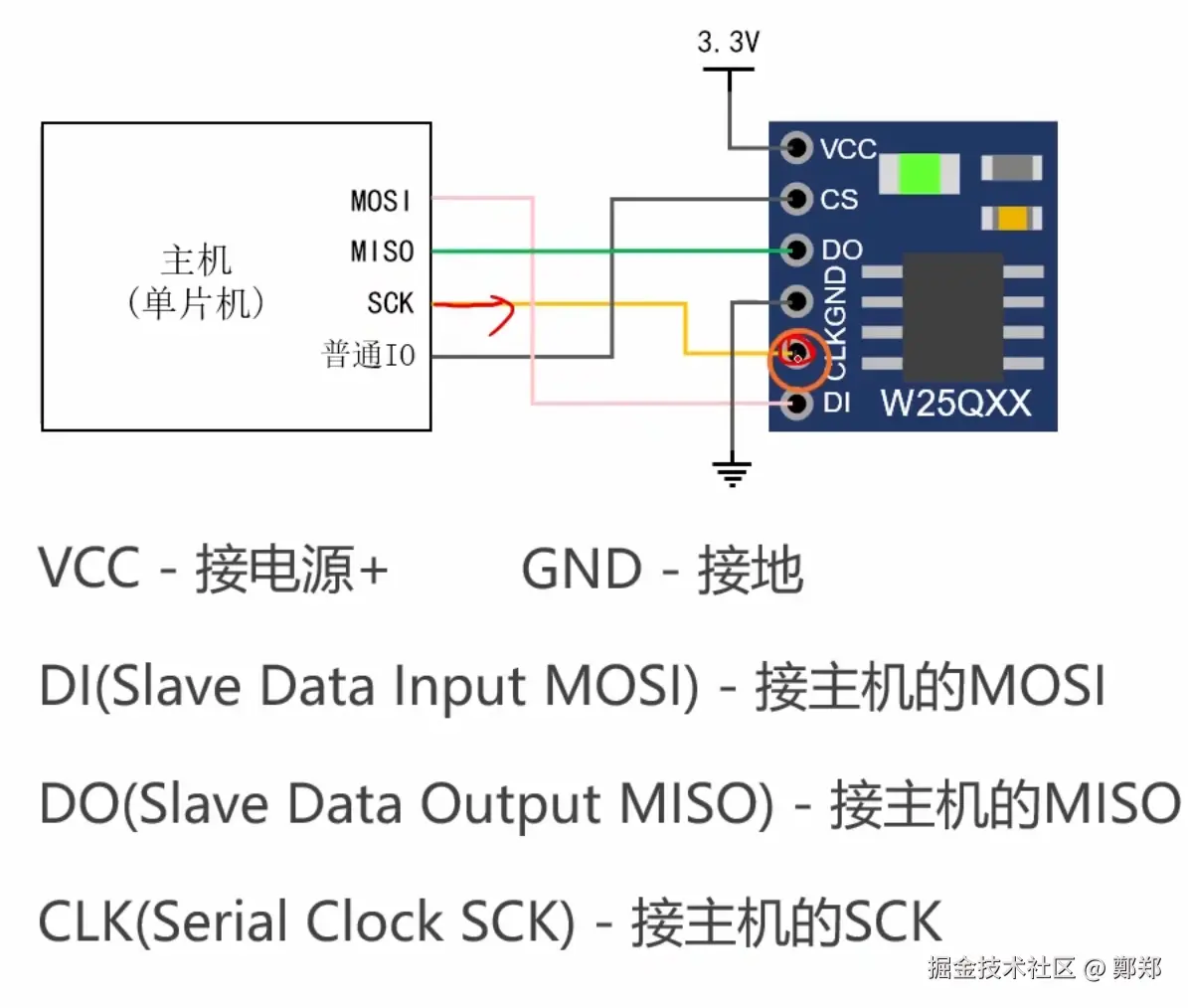

3、接线图

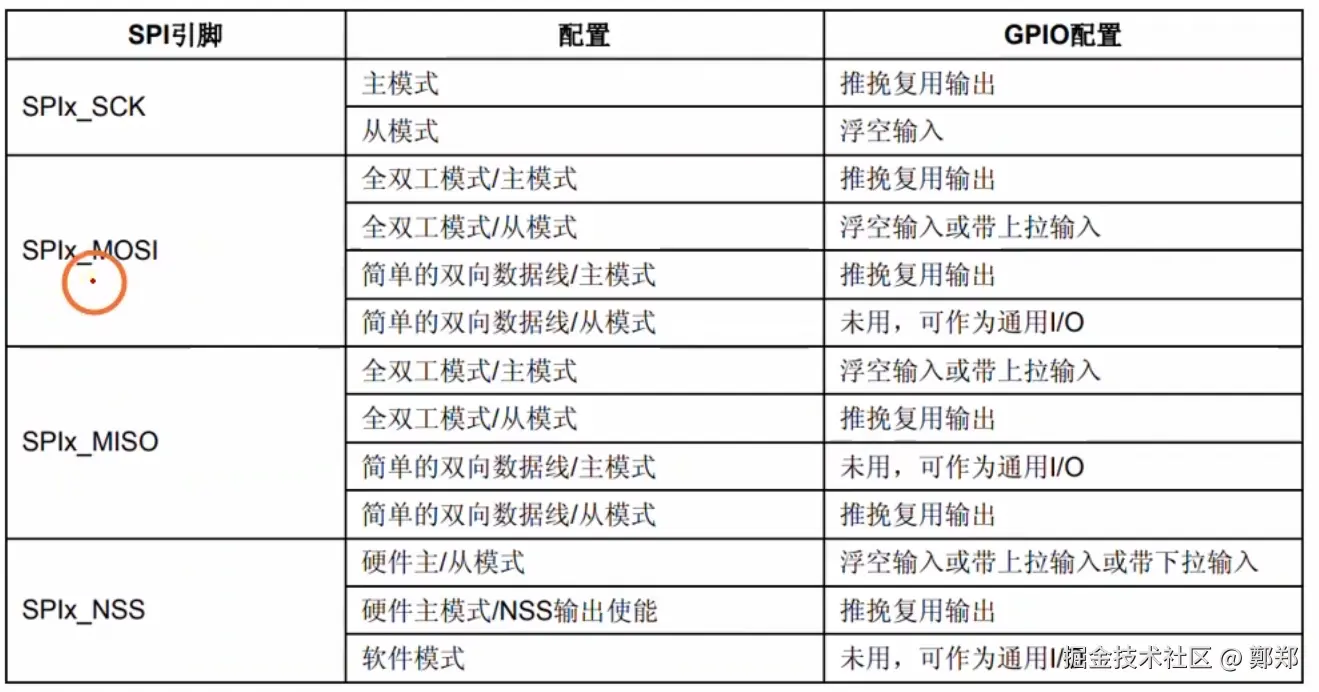

4、SPI模式选择

PB3 -> SCK 复用输出推挽 2MHz

PB4 -> MISO 输入上拉 /

PB5-> MOSI 复用输出推挽 2MHz

PA15->普通IO 通用输出推挽 2MHz

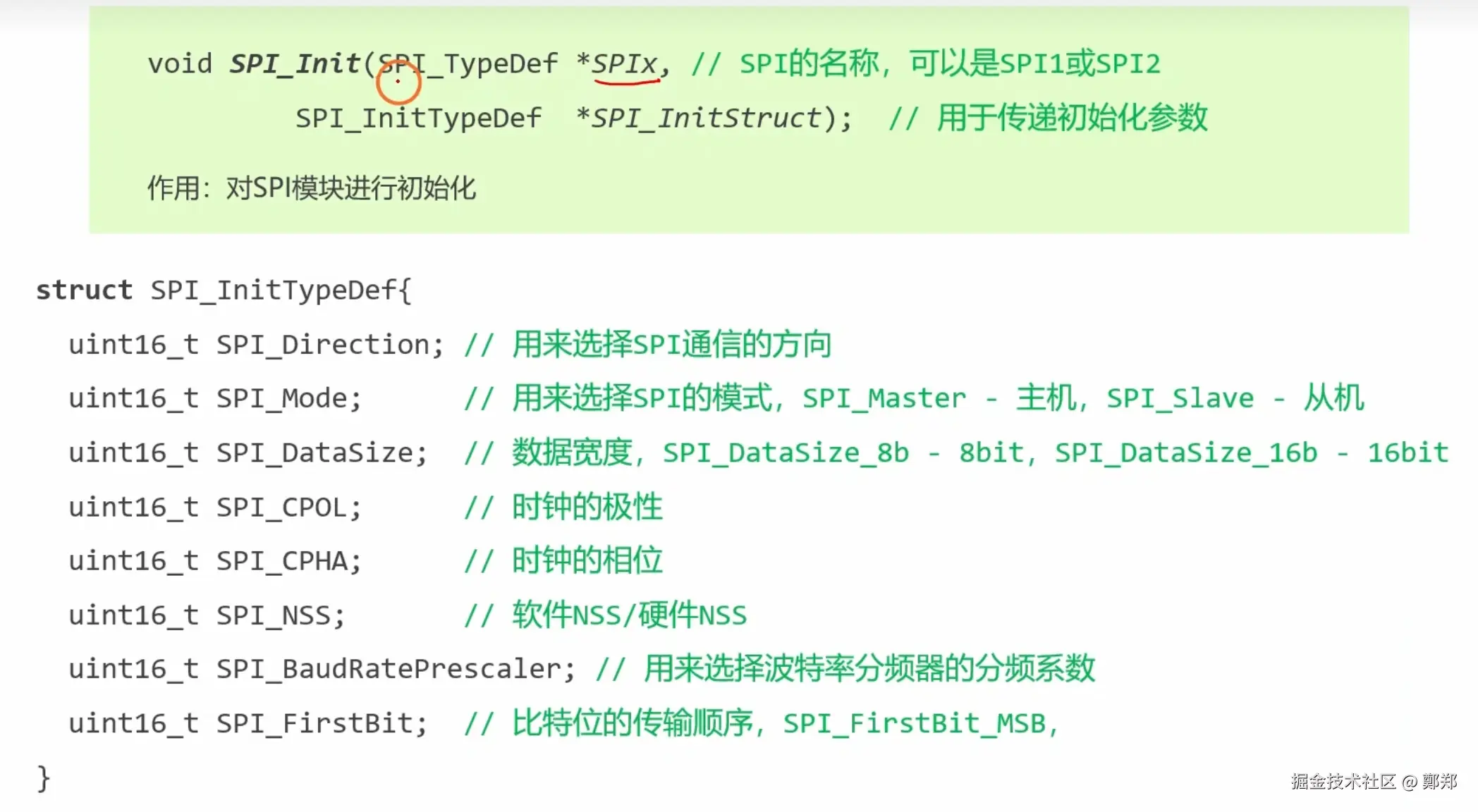

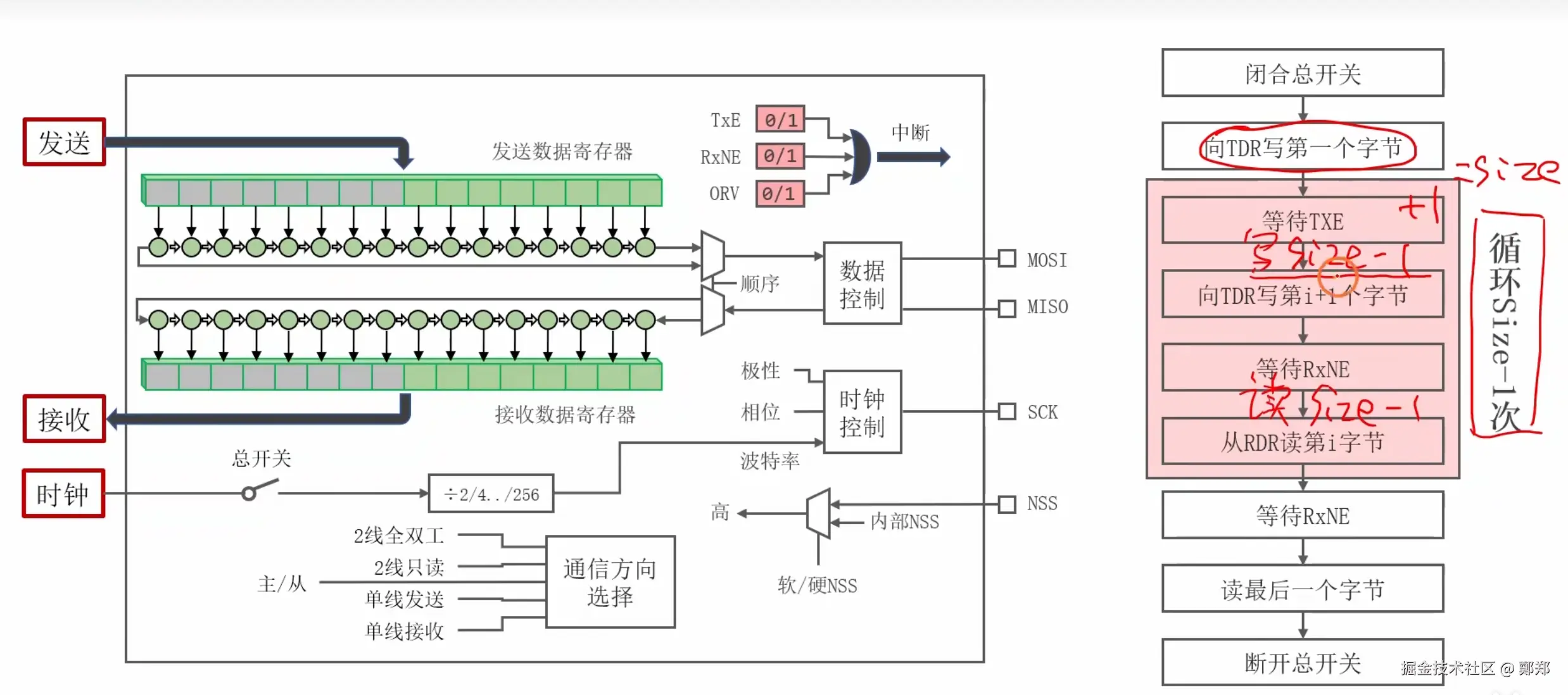

5、SPI初始化

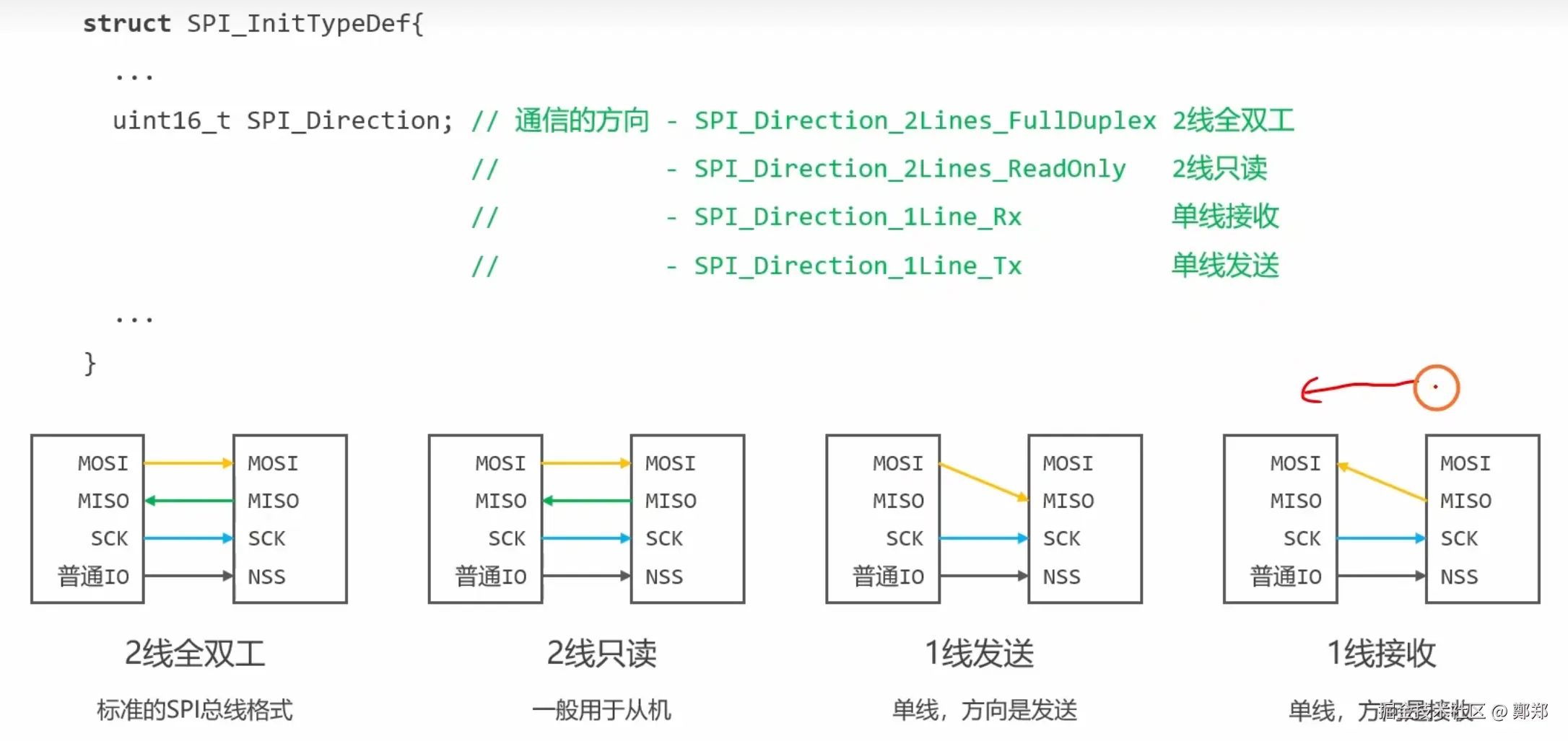

5.2通信方向

1. 2 线全双工（`SPI_Direction_2Lines_FullDuplex`）

硬件连接：MOSI、MISO、SCK、NSS 全部使用（标准 SPI 格式）
特点：主机和从机可同时收发数据，是最常用的 SPI 模式

2. 2 线只读（`SPI_Direction_2Lines_ReadOnly`）

硬件连接：保留 MOSI、MISO、SCK、NSS，但方向为只读
特点：主机仅接收数据（从机发送），一般用于从机设备只输出数据的场景

3. 1 线发送（`SPI_Direction_1Line_Tx`）

硬件连接：MOSI 与 MISO 复用为 1 根单线，SCK、NSS 保留
特点：半双工，主机仅发送数据，不接收，单线承担发送功能

4. 1 线接收（`SPI_Direction_1Line_Rx`）

硬件连接：同 1 线发送，单线复用

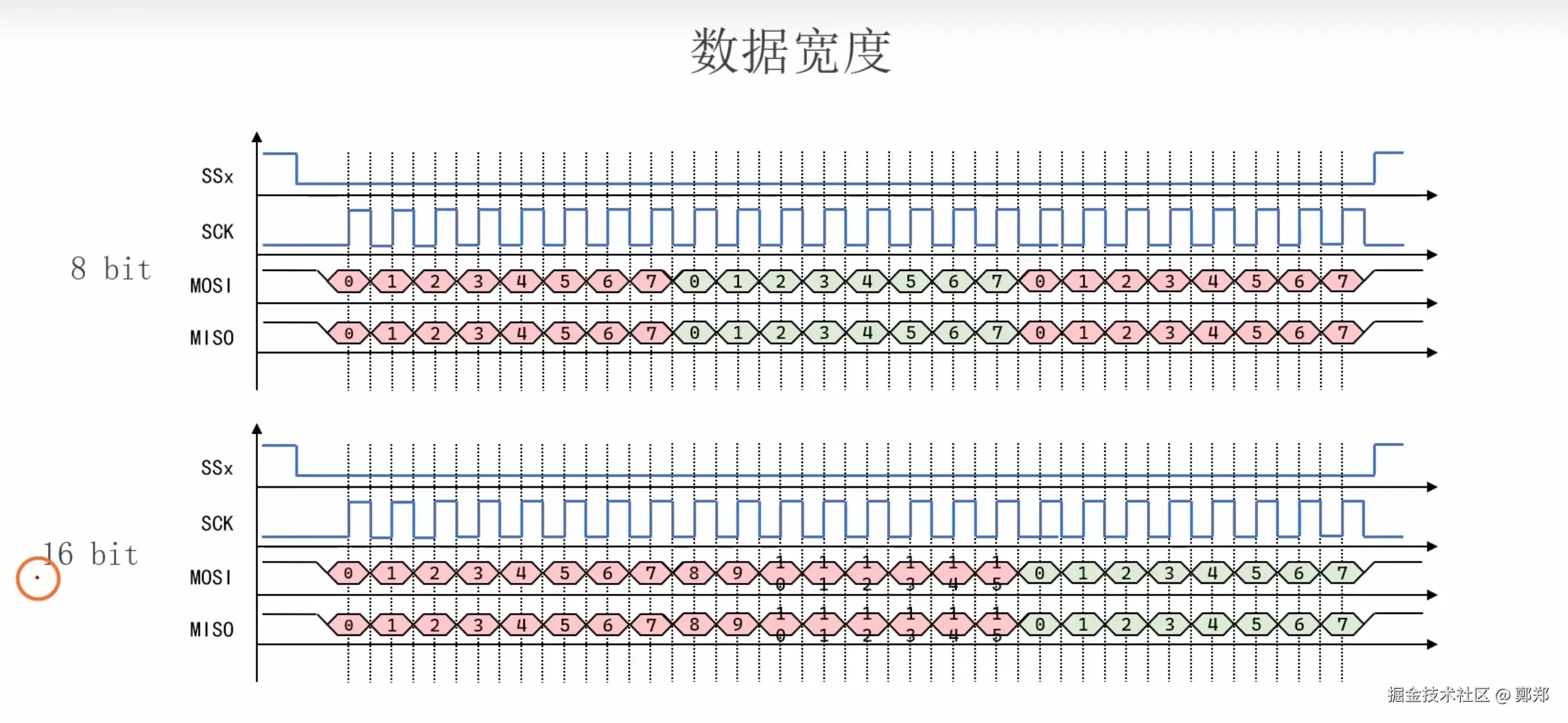

5.3数据宽度

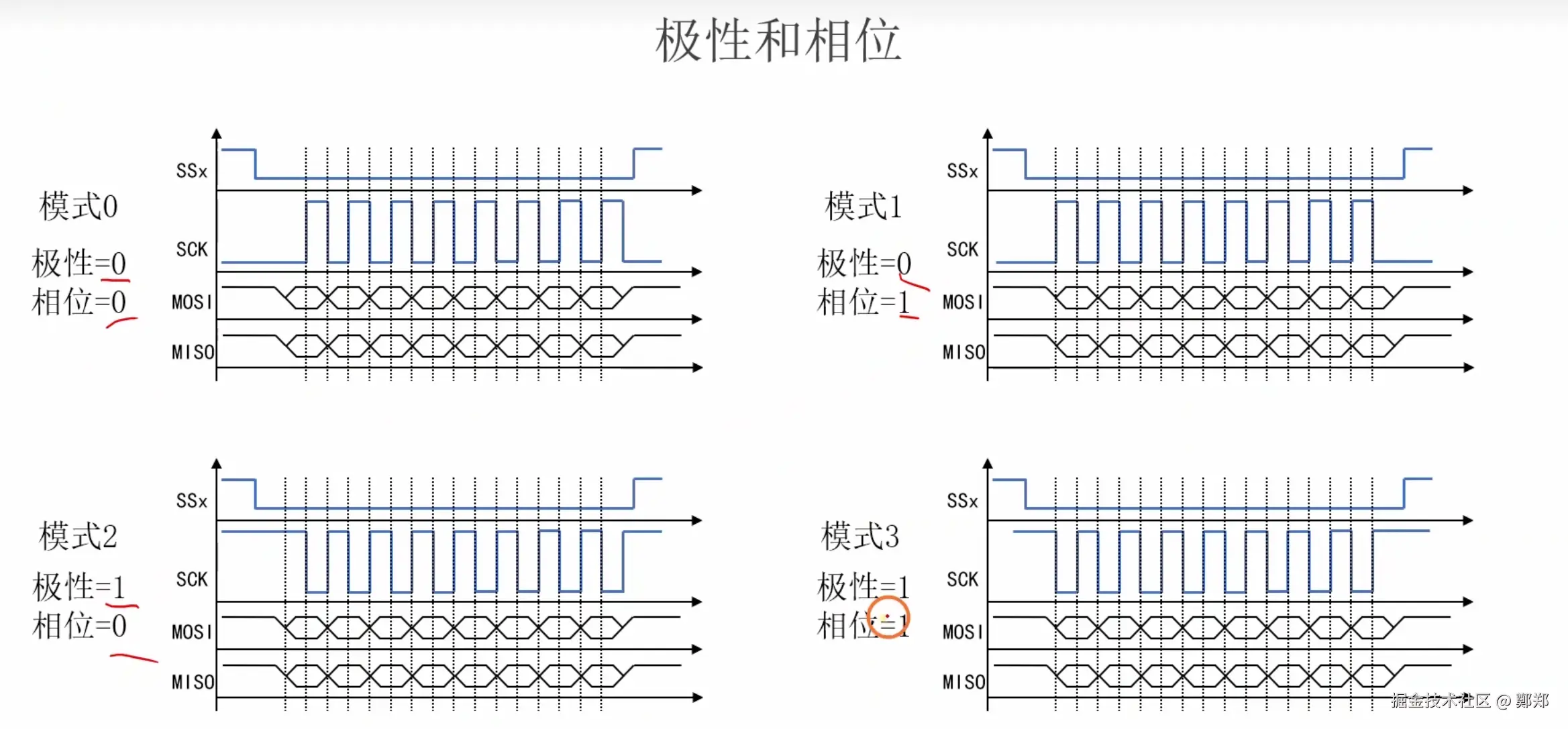

5.4 极性与相位

极性：SCK在空闲状态下是高电位则是1，低电位则是0

相位：接收方在什么时候对数据进行采集

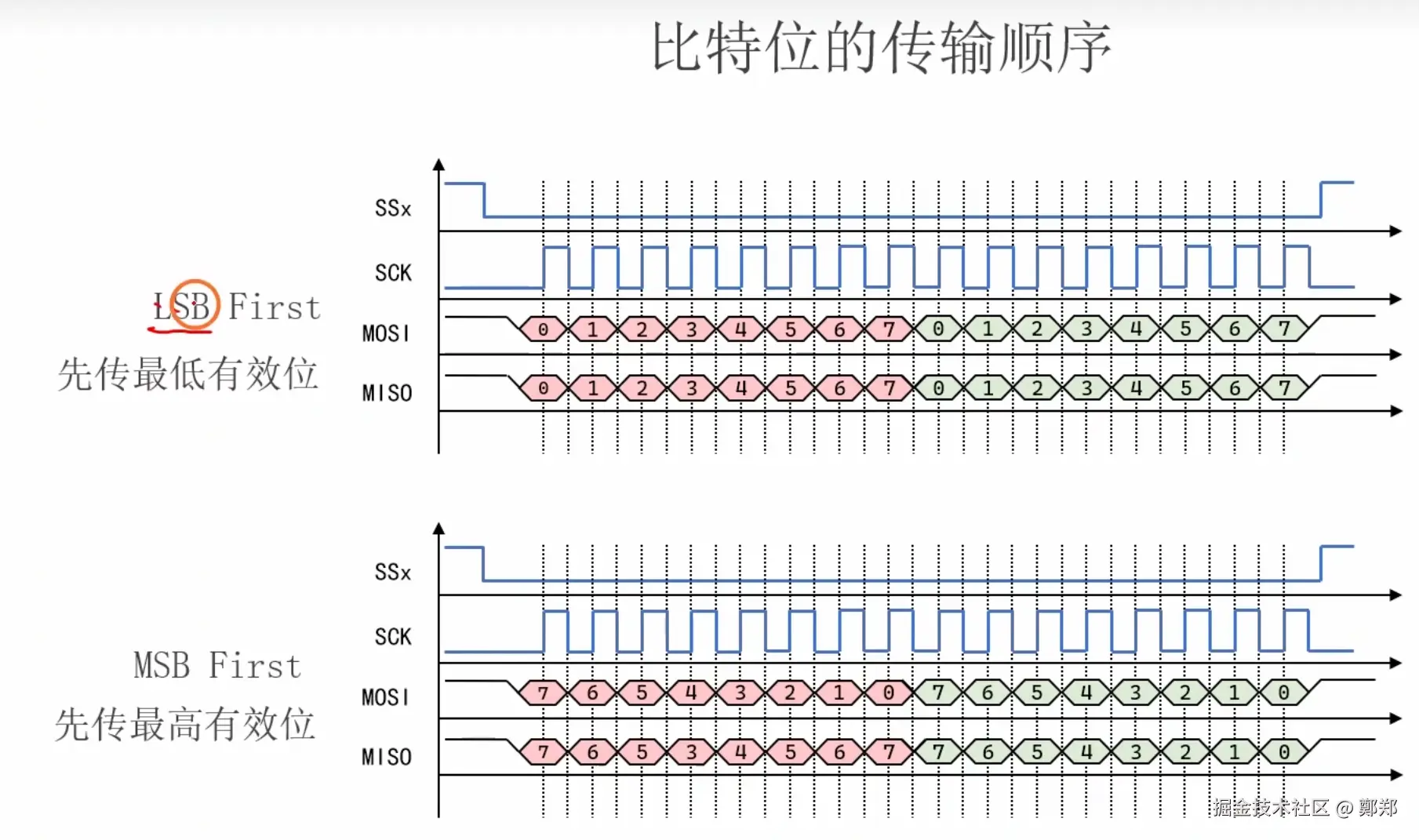

5.5 比特位传输顺序

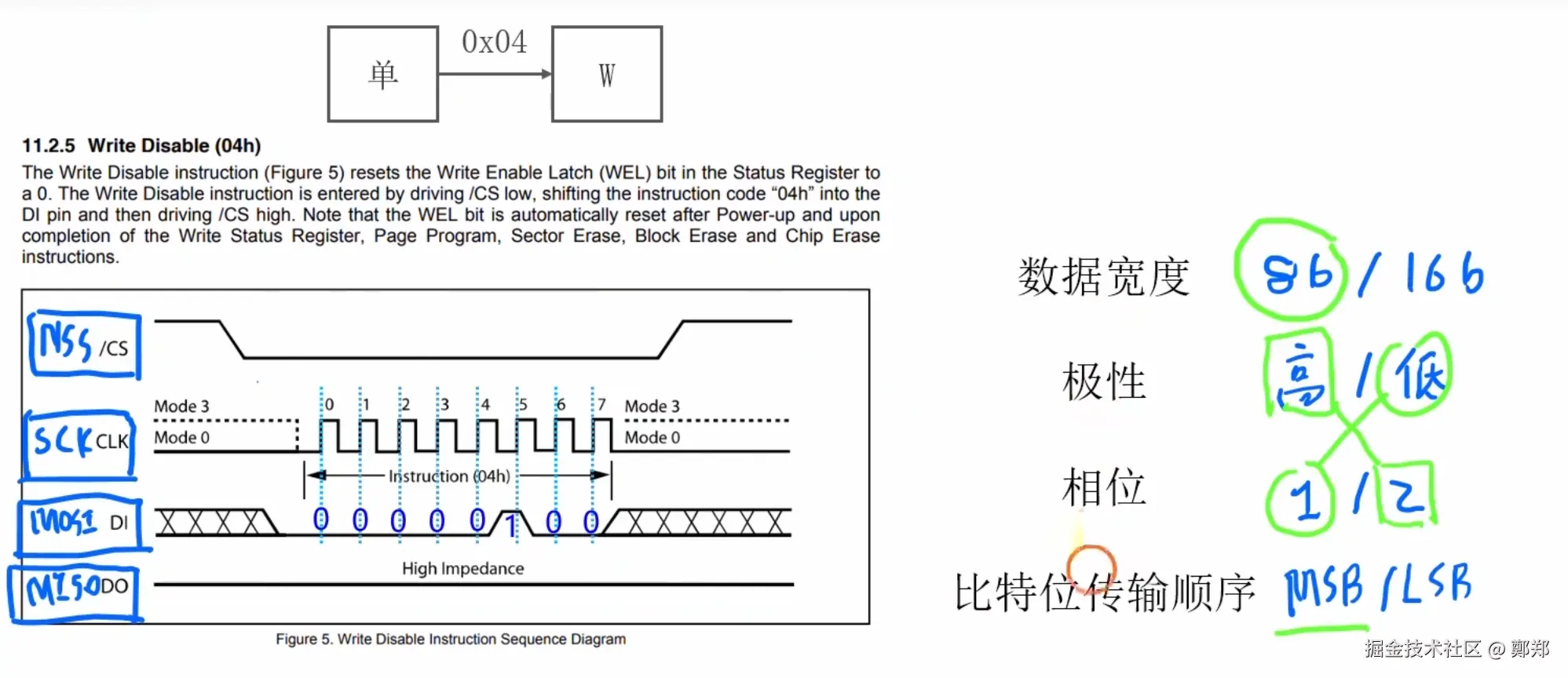

6、W25Q64模式选择

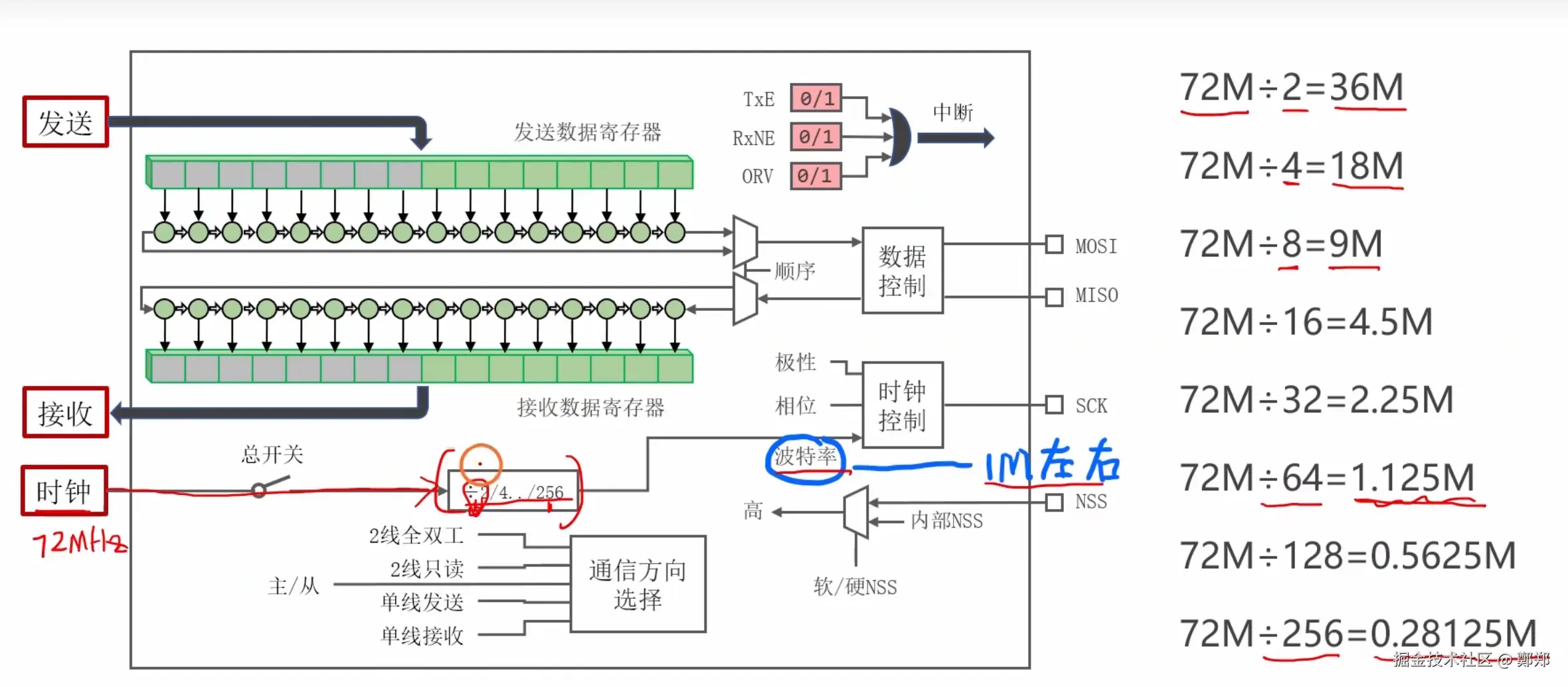

5.6 比特率选择

选择64分频

	// #2 对SPI本身进行初始化
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);

	SPI_InitTypeDef SPI_InitStructure;

	SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
	SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
	SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
	SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;
	SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;
	SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
	SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_64;

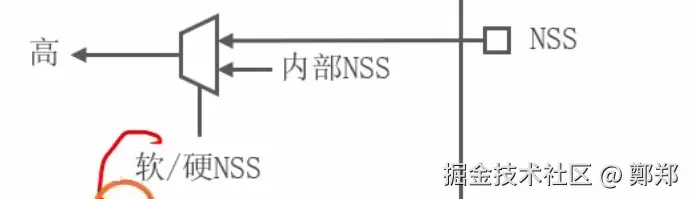

6、NSS配置

分为两种，一种是软一种是硬

硬件NSS通过外置3.3v的高电压，来确定哪个是主机哪个是从机

设置软NSS：

SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;

向内部NSS写1则等同为外置3.3v高电压，写0则为低电压

SPI_NSSInternalSoftwareConfig(SPI1,SPI_NSSInternalSoft_Set);
