程业电热科技真空加热器是一种在低压或高真空环境下进行加热的设备，广泛应用于薄膜沉积、材料热处理、半导体制造、航空航天部件加工、新能源材料制备等领域。与常压加热相比，真空环境改变了热传递机制（无自然对流，仅剩辐射与固体传导，稀薄气体导热可忽略），并带来材料放气、热辐射非线性、传感器与结构件放气污染、真空获得与维持能耗等一系列特殊问题。
本报告从工作原理、结构组成、性能评价、能耗与温度测量、应用案例、发展趋势等方面，对真空加热器进行系统性、深层次的剖析，为研发、选型与优化提供技术参考。
二、工作原理与热传递特点
2.1 基本工作过程
- 抽真空：通过机械泵、分子泵、扩散泵等将腔室压力降至 10⁻³–10⁻⁶ Pa 或更低；
- 加热阶段：利用电阻、感应、电子束、激光等方式将能量输入到加热器或负载；
- 温度控制：通过温度传感器、控制器与功率调节装置实现精确控温；
- 工艺执行：在设定温度与真空条件下进行蒸发、沉积、烧结、退火等；
- 冷却与放气：工艺结束后进行降温，并可能进行放气或清洗准备下一轮。
2.2 真空环境热传递特点
- 无自然对流：热量只能通过辐射和固体传导传递，导致温度场分布更依赖几何结构与材料布局；
- 辐射换热占主导：辐射热流密度 qrad=σεeff(T4−Tenv4)，高温下辐射损失可占总加热功率的 30%–60%；
- 稀薄气体导热可忽略：在 10⁻² Pa 以下，气体分子平均自由程远大于腔体尺寸，热传导极弱；
- 材料放气吸热：高温下材料表面解吸气体，需消耗部分热量，并可能影响真空度与膜层质量。
三、结构组成与关键子系统
3.1 真空室与密封系统
- 腔体材料：不锈钢（304/316L）、铝合金、钛合金等，需低出气率与良好焊接性；
- 密封结构：CF 法兰、ISO 法兰、KF 快接等，配合铜垫圈、氟橡胶、金属 C 形环等密封件；
- 观察窗与开孔：带镀层或石英/蓝宝石窗，减少热辐射与污染。

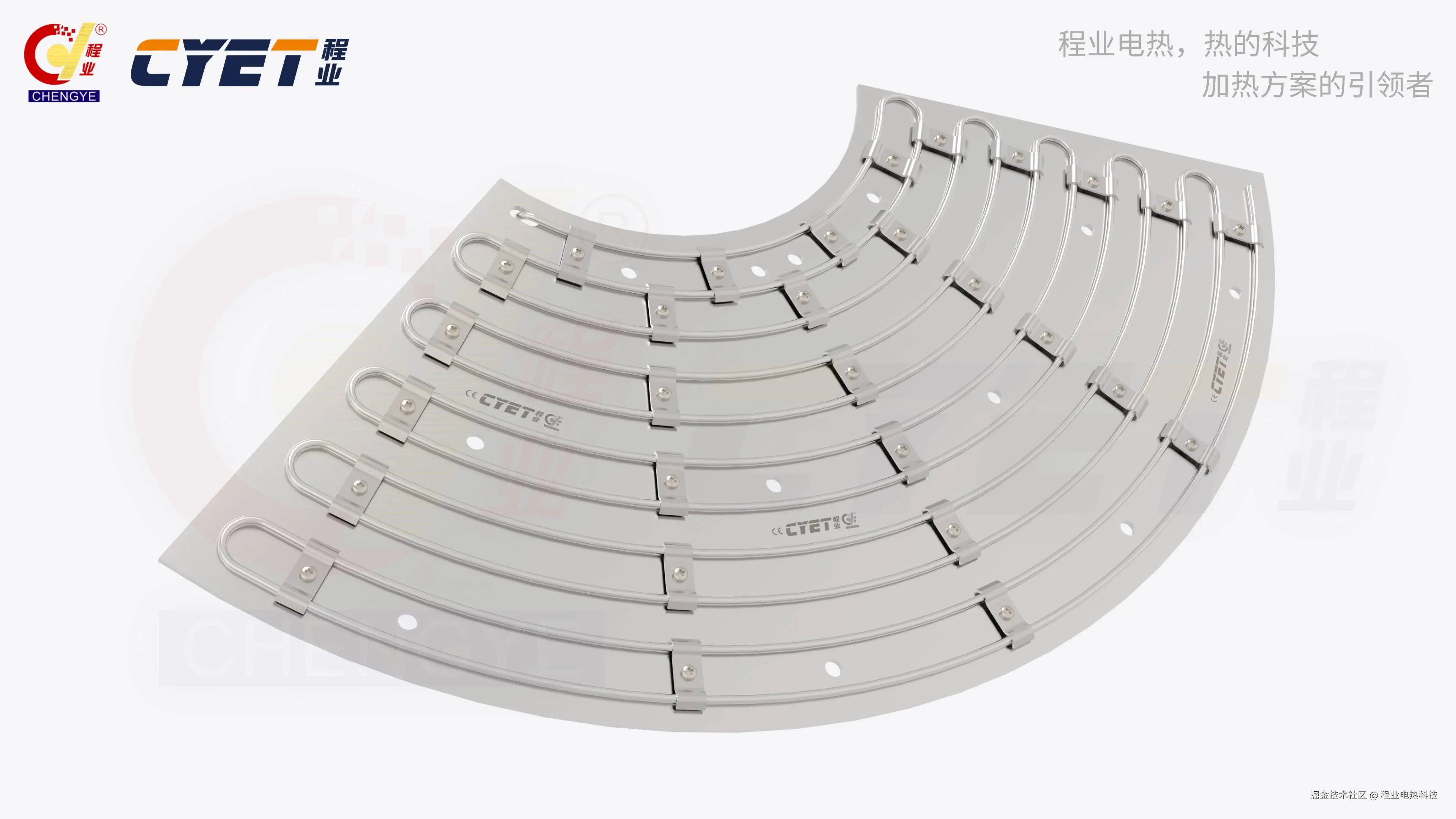

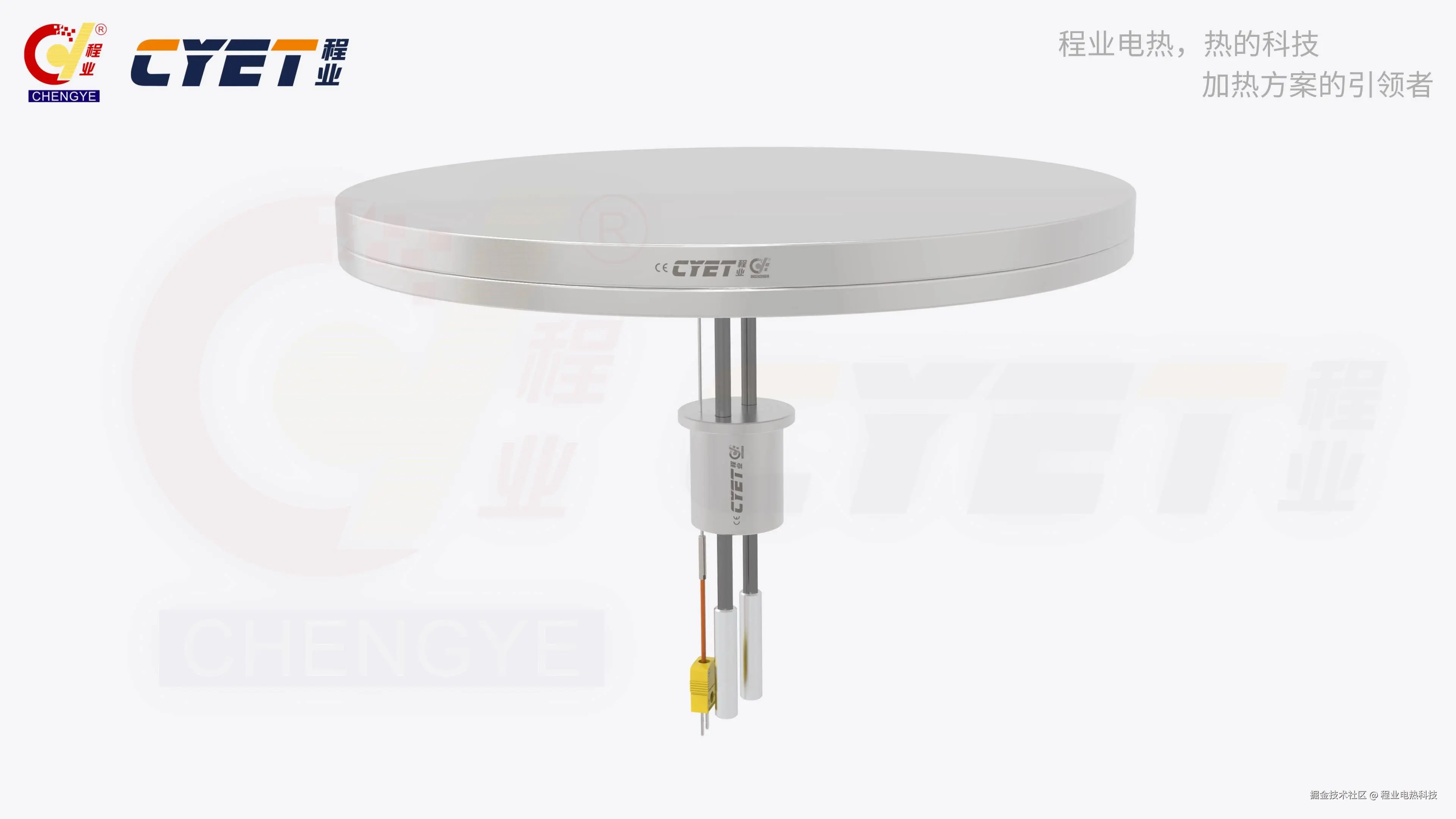

3.2 加热单元
- 电阻加热：金属/陶瓷加热器、加热舟、加热板，结构简单、成本低，适用于 ≤ 1600 ℃；
- 感应加热：高频线圈与石墨/陶瓷坩埚，热效率高（30%–50%），适合金属熔炼与蒸发；
- 电子束加热：电子枪产生高能电子轰击靶材，局部功率密度高，适合高熔点材料（>2000 ℃）；
- 激光加热：CO₂、光纤激光器，非接触、高能量集中，适合局部快速加热与科研实验。
3.3 真空获得与维持系统
- 粗抽泵：旋片泵、干泵，将压力降至 0.1–10 Pa；
- 高真空泵：涡轮分子泵、扩散泵、离子泵，达到 10⁻⁴–10⁻⁷ Pa；
- 真空计：皮拉尼、热偶规、电离规、冷阴极规，实现全量程监测；
- 烘烤与除气：加热腔体与泵体加速脱气，提高极限真空与洁净度。
3.4 温度测量与控制系统
- 传感器：热电偶（K/C 型）、热电阻（Pt100）、红外测温仪、光纤光栅等；
- 控制策略：PID、模糊控制、模型预测控制（MPC），实现高精度与快速响应；
- 数据采集：多通道 DAQ、实时曲线显示、历史存储与分析。
3.5 冷却与防护系统
- 水冷系统：冷却加热器、电源、真空泵、腔体壁，防止过热与变形；
- 风冷系统：辅助散热，适用于低热负荷设备；
- 防护屏蔽：反射罩、挡板、磁镜等减少辐射损失与杂散粒子轰击。

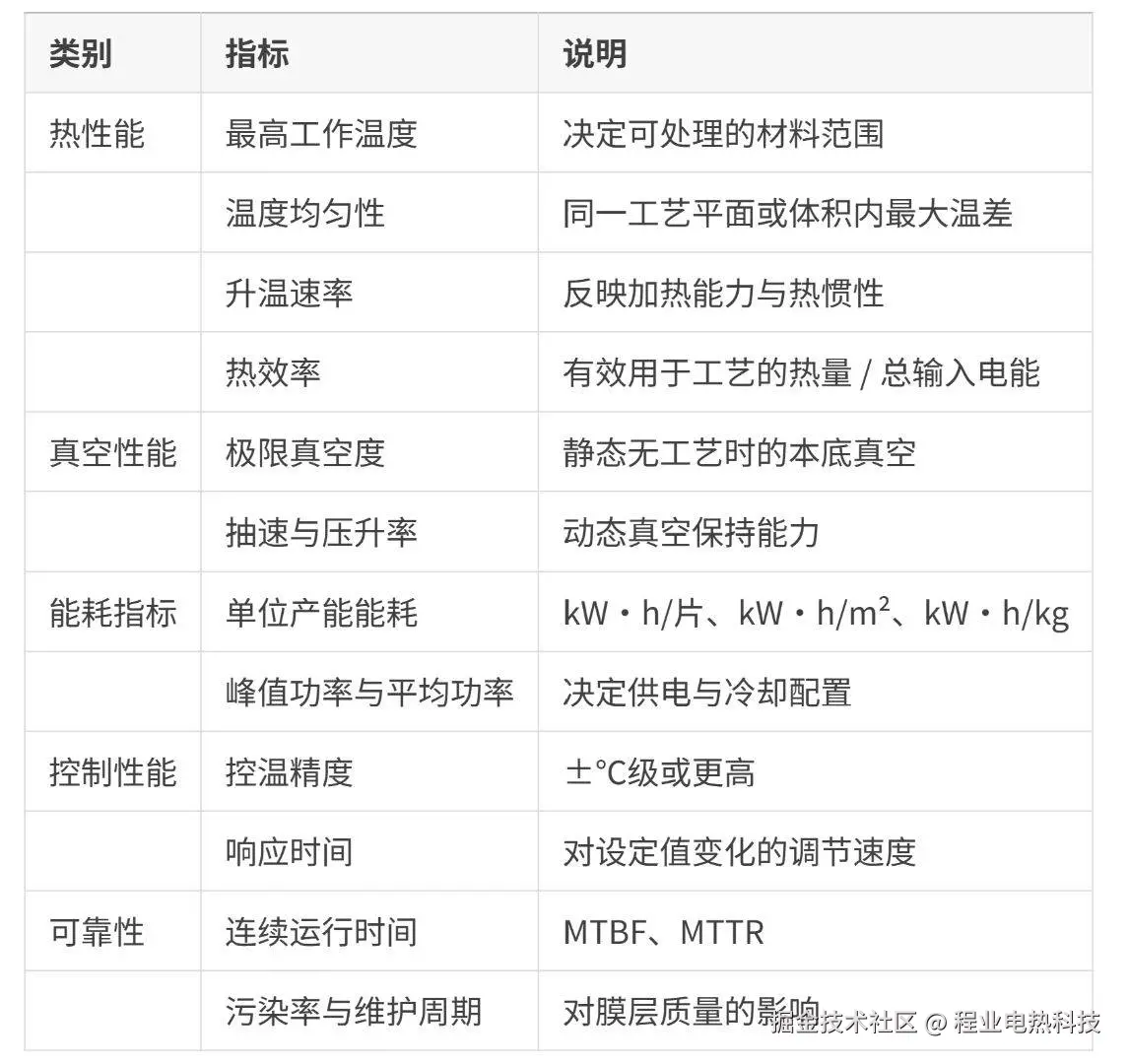

四、性能评价指标体系
五、能耗与温度测量的内在关联
5.1 能耗构成回顾
Etotal=Eheating+Ecooling+Evacuum+Eancillary+Eloss
其中 Eloss包含辐射、传导、等离子体损耗等，均直接受温度水平与分布影响。
5.2 温度测量对能耗优化的作用
- 精准控温：避免超温造成的额外辐射损失与材料挥发；
- 温度场调控：通过优化加热器布局与屏蔽，降低热点温差，减少平均加热功率；
- 工艺反馈：温度数据与膜厚、成分等质量指标关联，指导能耗–质量平衡点的寻找；
- 预测性维护：识别传感器漂移或局部过热点，防止因测量失准导致的能耗浪费与设备损坏。
六、典型应用领域与案例分析
6.1 半导体薄膜沉积
- 设备：电子束蒸发台、电阻加热蒸发台；
- 要求：温度均匀性 ±3 ℃，真空度 ≤ 5×10⁻⁵ Pa；
- 案例：某厂商通过优化坩埚加热阵列与反射罩，将沉积速率波动由 ±8% 降至 ±2%，单位晶圆能耗下降 15%。
6.2 高温烧结与退火
- 设备：真空电阻炉、感应烧结炉；
- 要求：最高温度 1800 ℃，升温速率可控；
- 案例：采用双层保温结构与分段加热程序，将大型陶瓷基板的烧结周期由 12 h 缩至 9 h，能耗降低 25%。
6.3 新能源材料制备
- 设备：真空石墨加热器、感应熔炼炉；
- 要求：熔炼温度 >2000 ℃，杂质气体含量低；
- 案例：结合涡轮分子泵与原位等离子清洗，将硅材料熔炼过程中的氧含量控制在 5 ppm 以下，提升电池循环寿命。
七、现存技术瓶颈与挑战
- 高温下的材料放气与污染：限制极限真空与洁净度，影响长期稳定性；
- 辐射热损失大：高温工况热效率偏低，节能改造空间巨大；
- 温度测量精度与空间覆盖不足：多点、动态、非接触测量技术仍需突破；
- 真空与加热系统能耗高：冷却与泵送系统的能耗占比可达 50% 以上；
- 大型化与均匀性矛盾：尺寸增大时温度均匀性控制难度指数上升。
八、发展趋势与技术展望
- 高效加热技术：开发复合加热（感应+电阻）、定向束加热、微波加热等新型方式，提高能量利用率；
- 智能真空与能耗管理：AI 优化加热曲线、真空泵速与冷却功率，实现全局能效最优；
- 先进热障与辐射屏蔽材料：低发射率涂层、梯度多孔隔热结构，减少辐射损失；
- 分布式温度感知与数字孪生：光纤光栅、红外热像与仿真模型融合，实现温度场实时重构与预测控制；
- 绿色与可持续设计：余热回收、变频泵控、低碳材料应用，降低全生命周期能耗与环境影响。
九、结论
真空加热器是一个集热学、真空技术、材料科学、自动控制与传感技术于一体的复杂系统。其性能取决于加热方式选择、结构设计、真空获得与维持、温度测量与控制等多环节协同优化。未来发展的关键在于：
- 通过高效加热与辐射屏蔽降低基础能耗；
- 借助高精度、多点、动态温度测量实现精细过程控制；
- 引入智能算法与数字孪生进行系统级优化；
- 推动绿色设计与余热利用，实现经济与环境效益双赢。
