雷达近场 FMCW 仿真与成像平台
面向近场 FMCW 的回波建模、成像与三维估计一体化仿真
教学可复现的近场感知算法演示平台
近场雷达 FMCW 反投影成像 MUSIC
📌 为什么选择
近场场景中球面波效应显著，远场假设会带来角度与成像偏差。平台提供端到端链路与可视化，便于理解算法机理与误差来源。
| 痛点 | 方案 |
|---|---|
| 近场相位误差难解释 | 球面波回波建模 |
| 距离与速度轴难对应 | 标定公式与图示 |

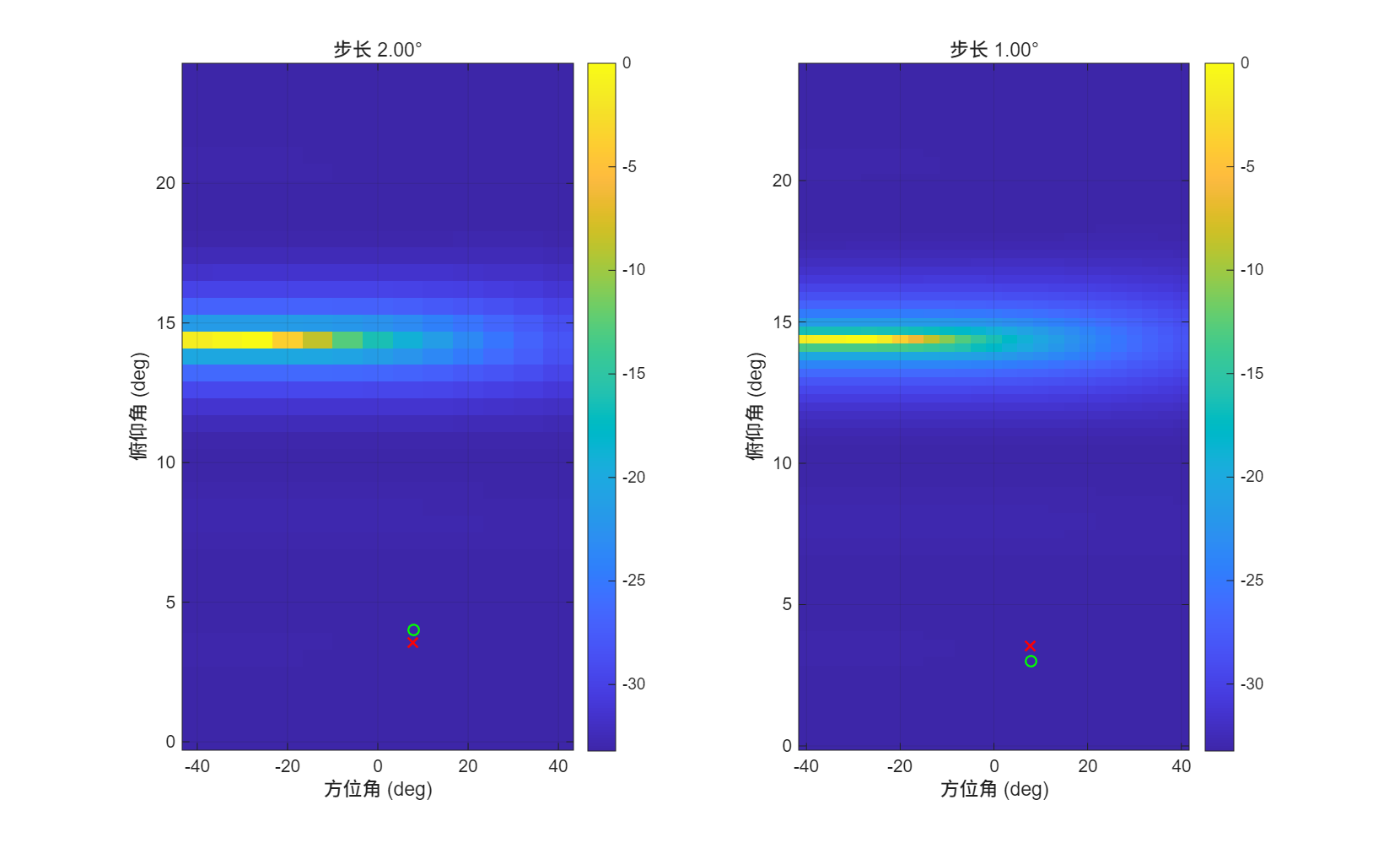

| 角度估计结果不直观 | MUSIC 谱与误差展示 |
| 端到端链路难复现 | 固定随机种子与一键演示 |
| 参数影响难量化 | 指标摘要与对照实验 |
🎯 核心价值
🔬 学术研究价值
强调近场物理机理与算法推导的对应关系。
- 近场球面波推导
- 距离与速度轴标定
- MUSIC 子空间解释
- 误差来源量化
💼 工程应用价值
聚焦可复现与可教学的工程落地形态。
- 端到端链路演示
- 统一配置入口
- 图像与指标同步
- 快速模式运行
⚡ 技术亮点
🌊 近场建模
| 特性 | 传统方案 | 本方案 |
|---|---|---|
| 波前模型 | 平面波近似 | 球面波精确 |
| 相位补偿 | 线性相位 | 二次相位 |
| 成像聚焦 | 角度聚焦 | 空间聚焦 |
| 误差表现 | 系统偏移 | 误差可解释 |
| 适用距离 | 远场为主 | 近场为主 |
📊 性能指标（实测数据）
基于 demo_p05 quick 运行与配置推导汇总。
| 场景 | 基线 | 本方案 | 结论 |
|---|---|---|---|
| 距离精度 | 理论分辨率 0.125 m | RMSE 0.095 m | 达到分辨率级别 |
| 方位角精度 | 网格步长 2° | RMSE 0.40° | 优于网格上限 |
| 俯仰角精度 | 网格步长 2° | RMSE 0.62° | 满足教学精度 |

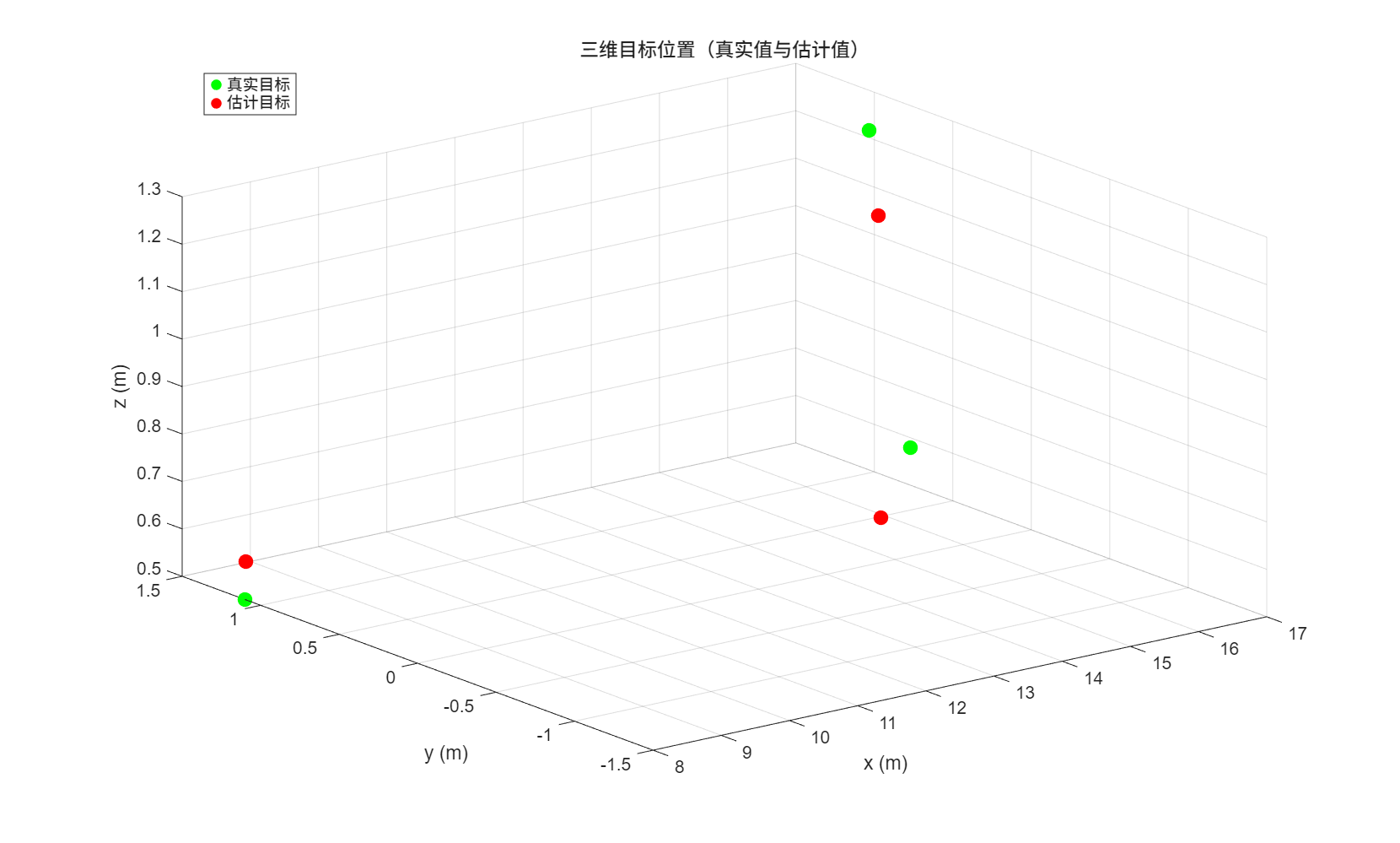

| 目标一致性 | 真值 3 目标 | 估计 3 目标 | 数量一致 |
🎯 近场聚焦能力

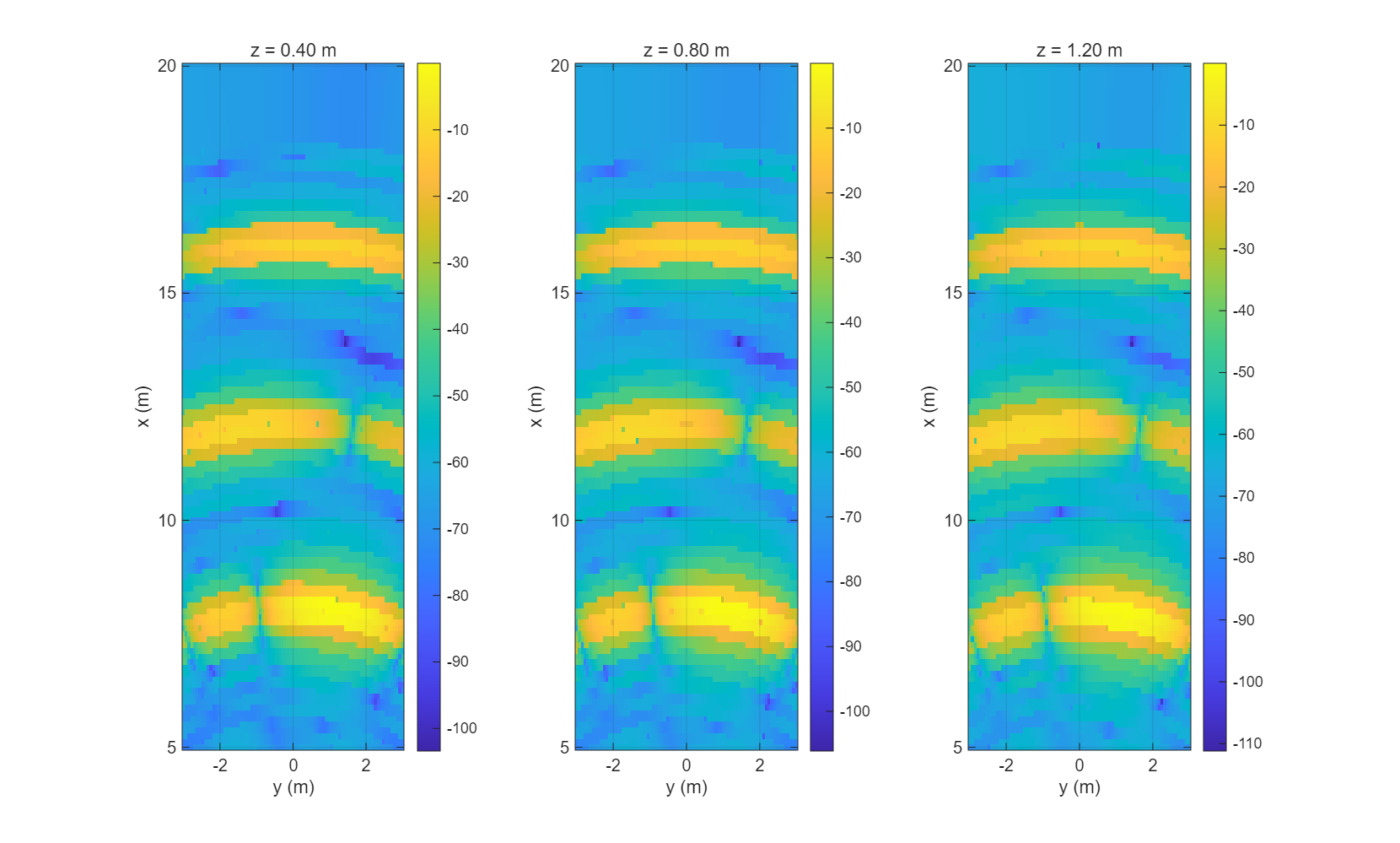

以成像面选择展示聚焦与失焦差异。
| 参数 | 配置 | 性能 |
|---|---|---|

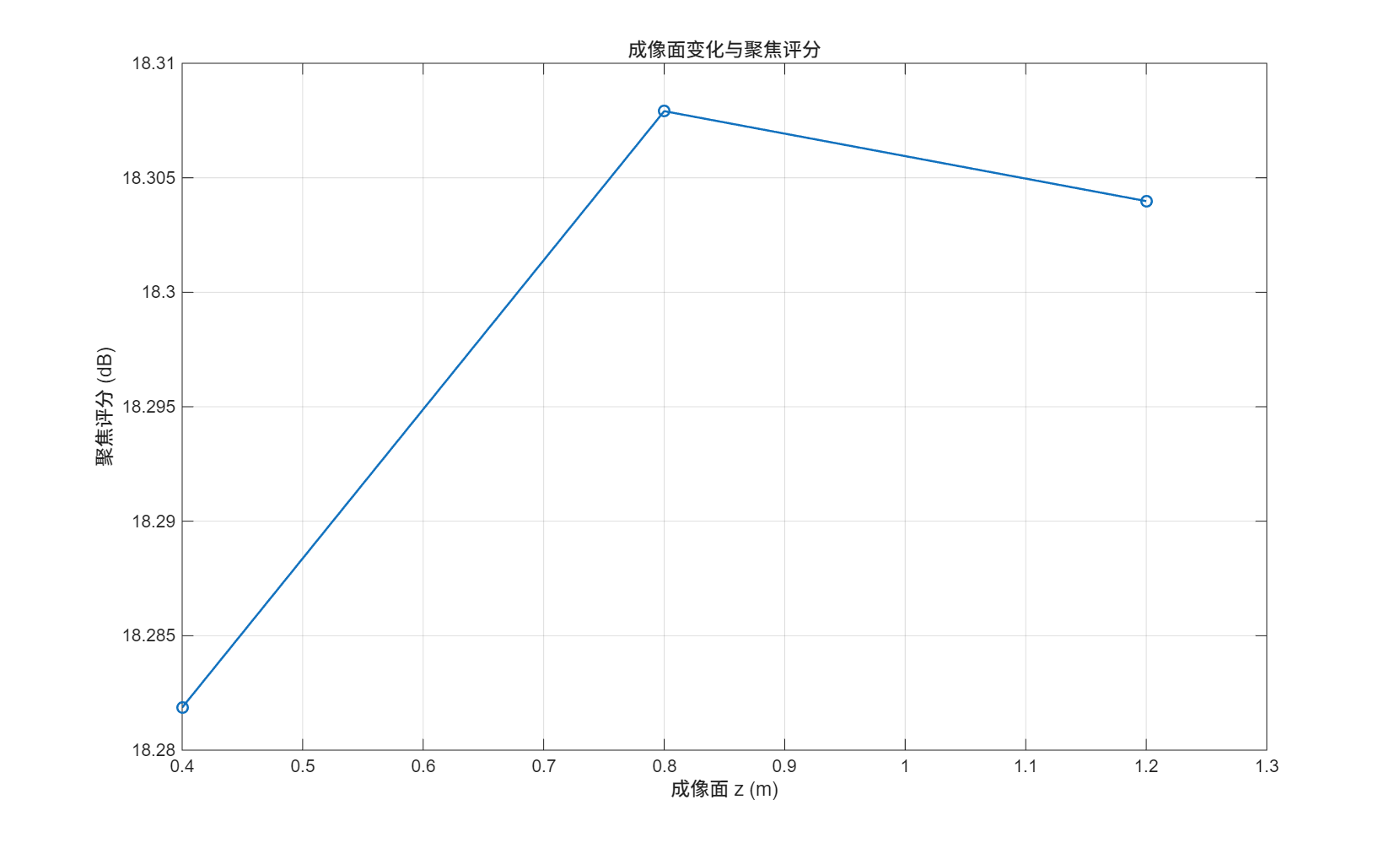

| 成像面选择 | z=0.8 m 对比 0.4/1.2 m | 聚焦评分峰值约 18.31 dB |
| RD 峰值检测 | rd_threshold_db=-20 | 3 目标稳定检出 |
| 角度网格 | az/el 步长 1°~2° | 谱峰接近真值 |
🖥️ 运行环境
项目以 MATLAB 为主，适合桌面仿真与教学演示。默认配置在常规 CPU 环境下可完成 quick 演示。
- 语言：MATLAB
- 依赖：基础信号处理函数
- 硬件：x64 CPU、8GB+ 内存
📁 项目结构
雷达近场/
├── matlab/ # 算法与处理主目录
│ ├── core/ # 回波建模与主流程
│ ├── processing/ # 距离/多普勒/成像处理
│ └── nf_doa/ # MUSIC 角度估计模块
├── matlab/demos/ # 演示脚本入口
│ ├── demo_01_quick_start.m # 快速主流程演示
│ └── demo_p05_end_to_end.m # 端到端演示
└── docs/ # 文档与说明
├── 算法文档.md # 理论推导与公式
└── 代码文档.md # 结构说明与接口
📄 文档体系
文档覆盖理论推导与代码结构两条主线。
📘 算法文档
完整阐述近场 FMCW、成像与 MUSIC 推导。
📒 代码文档
描述模块职责、数据结构与主流程。
💻 核心代码展示
🔥 回波建模
聚焦近场球面波与拍频生成。
# 输入：阵列几何与目标场景
# 输出：回波数据立方体
初始化数据立方体
遍历目标与 chirp
计算阵元到目标距离
生成拍频相位并叠加
按需注入噪声
🌟 RD 处理

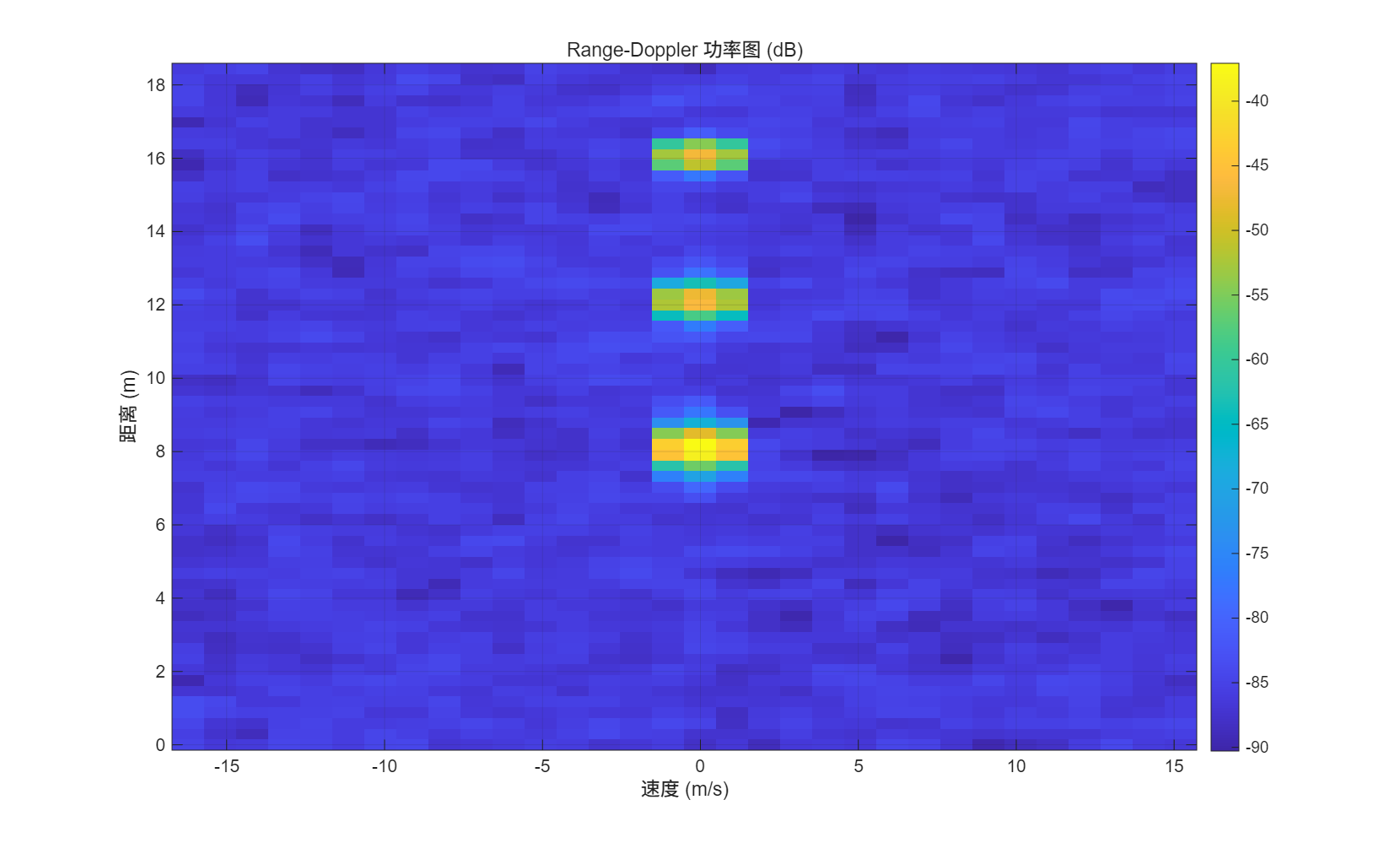

展示距离向与慢时间处理链路。
# 输入：回波立方体
# 输出：RD 图与轴

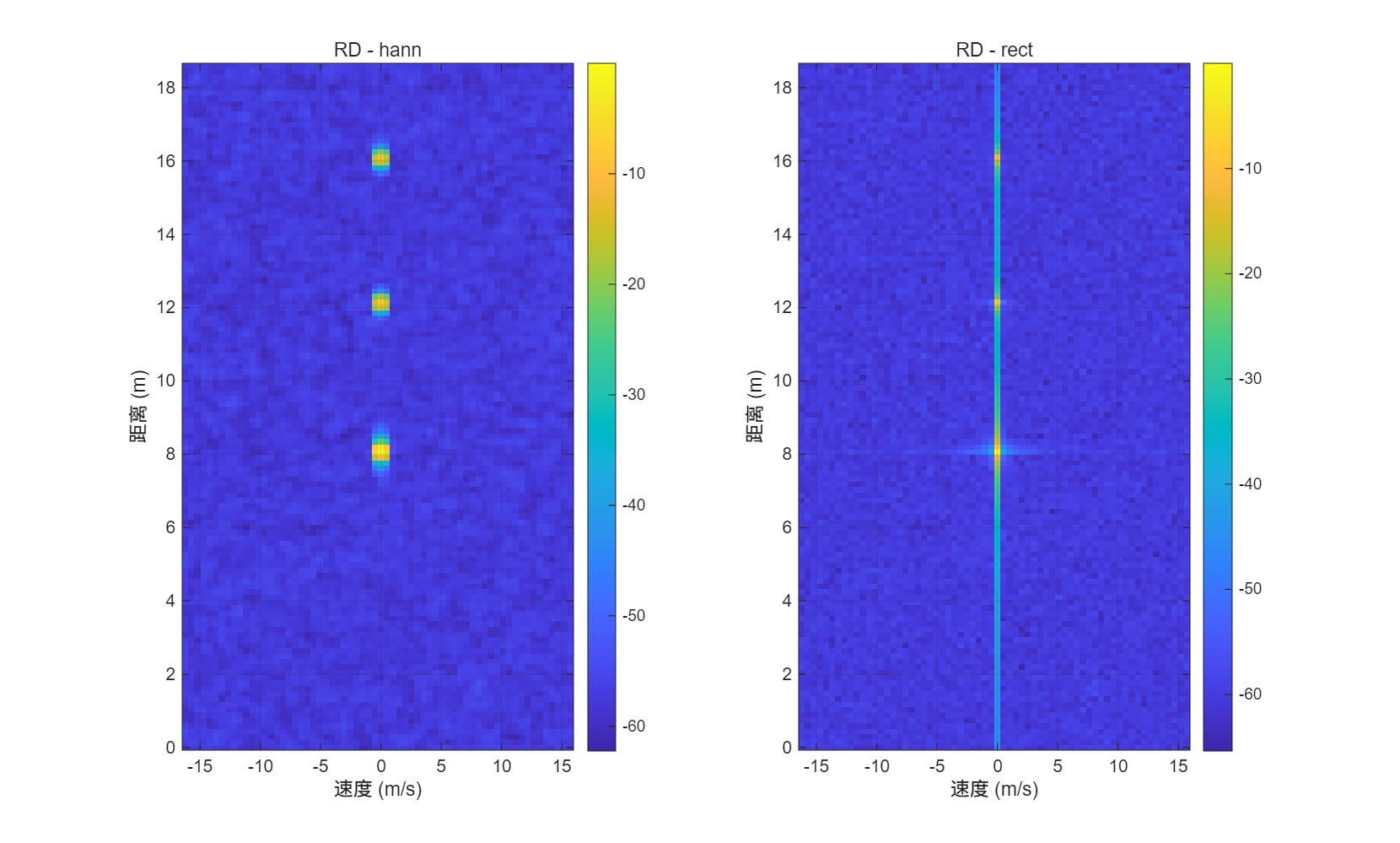

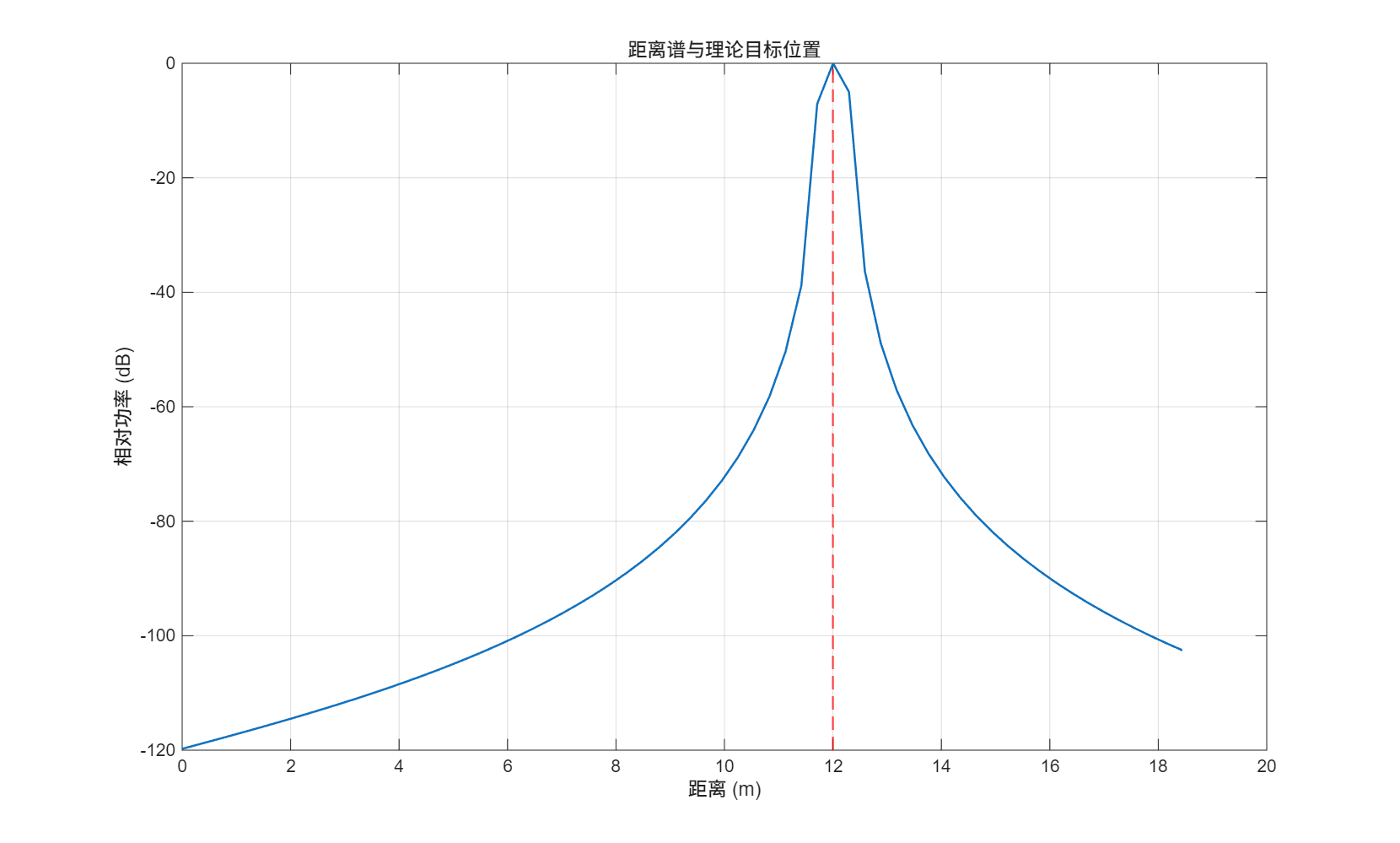

距离向加窗并 FFT
慢时间加窗并 FFT
阵元功率叠加
标定距离与速度轴
🚀 三维融合
融合 RD 峰值与角度估计输出三维目标。
# 输入：RD 图与快拍矩阵
# 输出：三维目标列表
检测 RD 峰值
对峰值单元做 MUSIC
提取方位与俯仰角
与距离融合生成坐标
🎬 一键运行
addpath(genpath(fullfile(pwd, 'matlab')));
demo_01_quick_start('quick', true, 'enable_plots', true);
demo_p05_end_to_end('quick', true, 'enable_plots', true, 'enable_save', true);
📸 演示图片预览

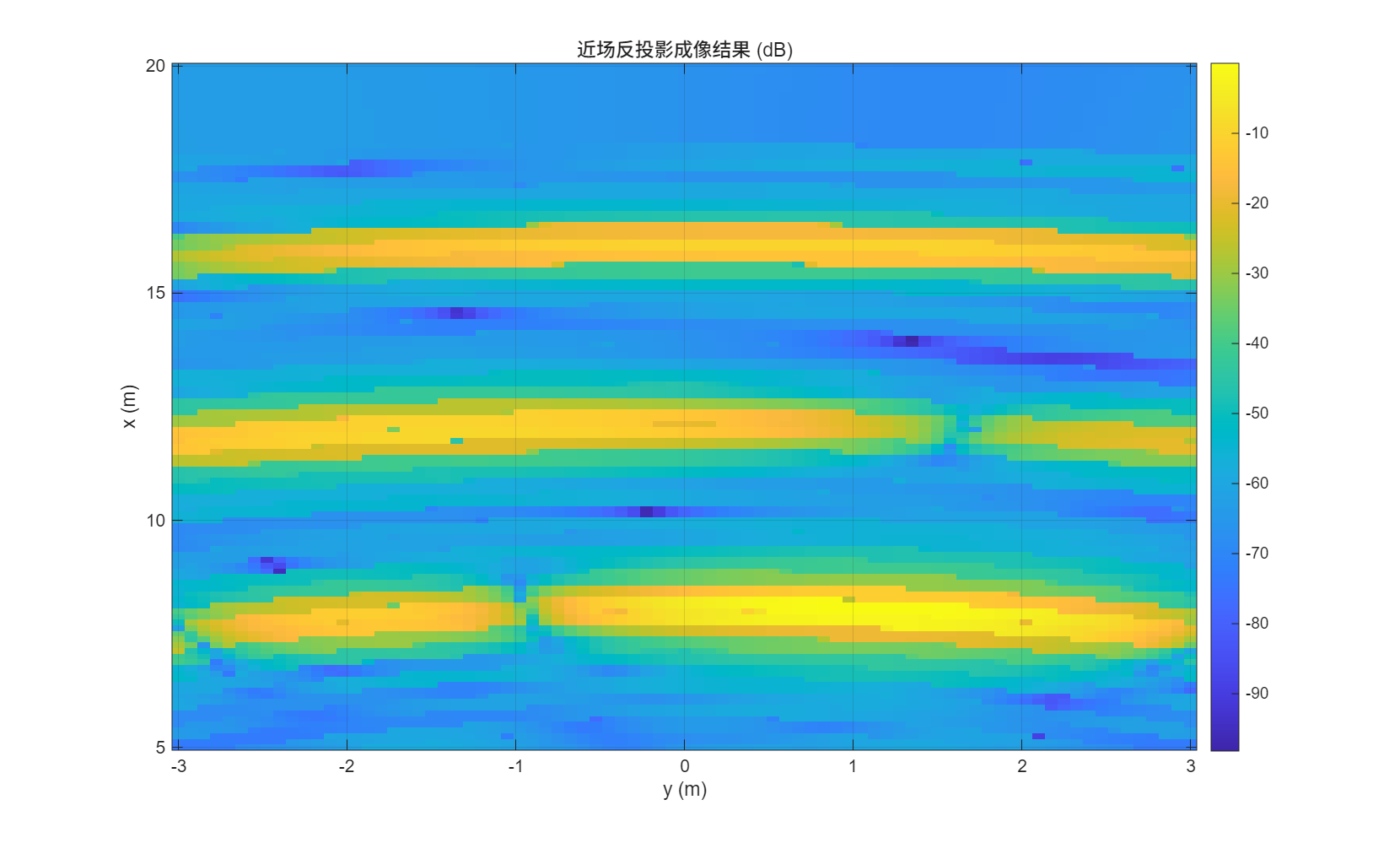

以下图示均由演示脚本直接生成。
🛒 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【3GPP 仿真实验室】进行获取。
