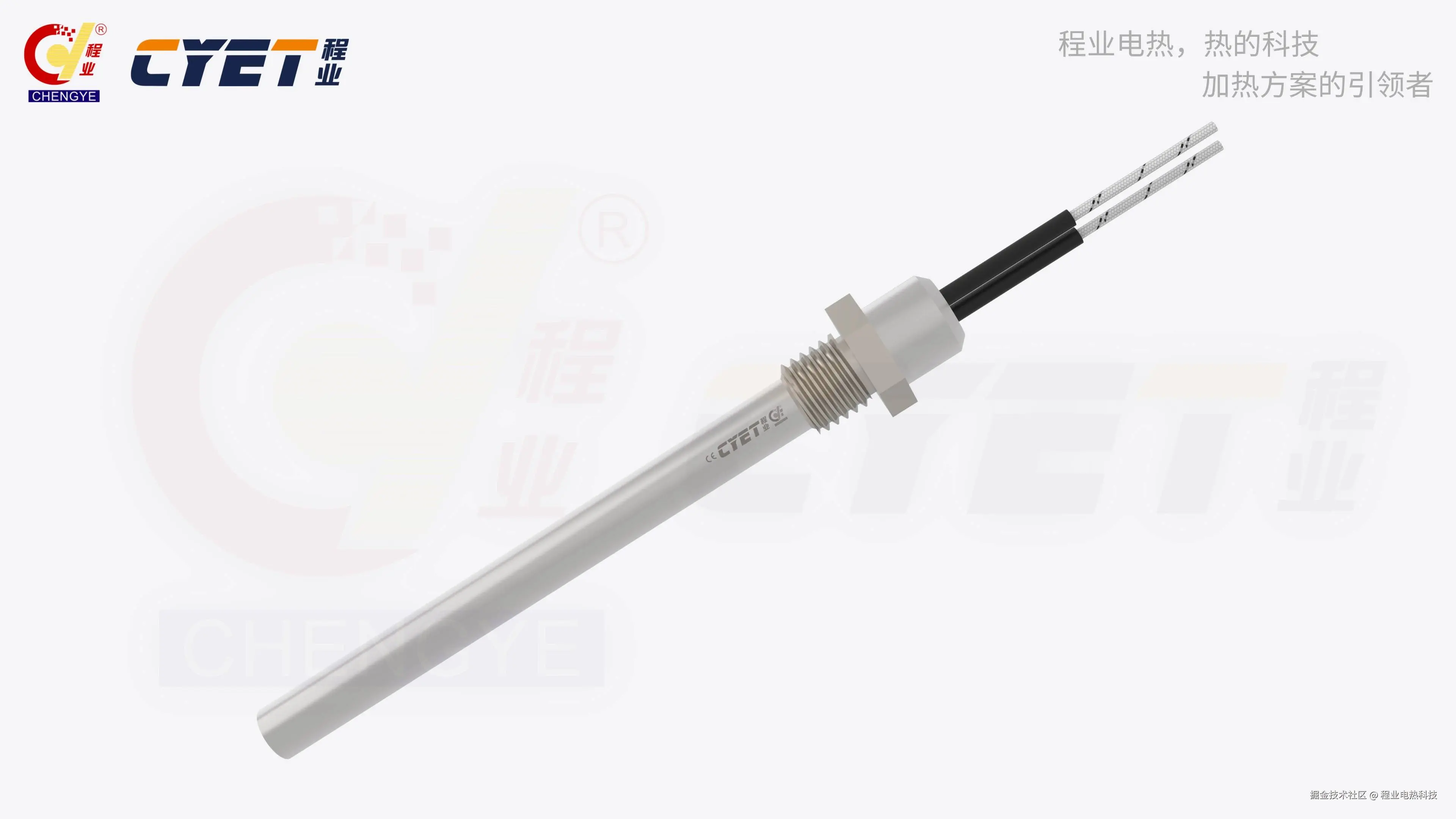

程业电热科技单头加热管（又称单端加热管、单头电热管）是一种仅在一端引出接线的管状电热元件。其核心特征是发热体完全封装在金属管内，通过单端进行电气连接和机械固定，特别适用于需要高功率密度和紧凑空间安装的场合。

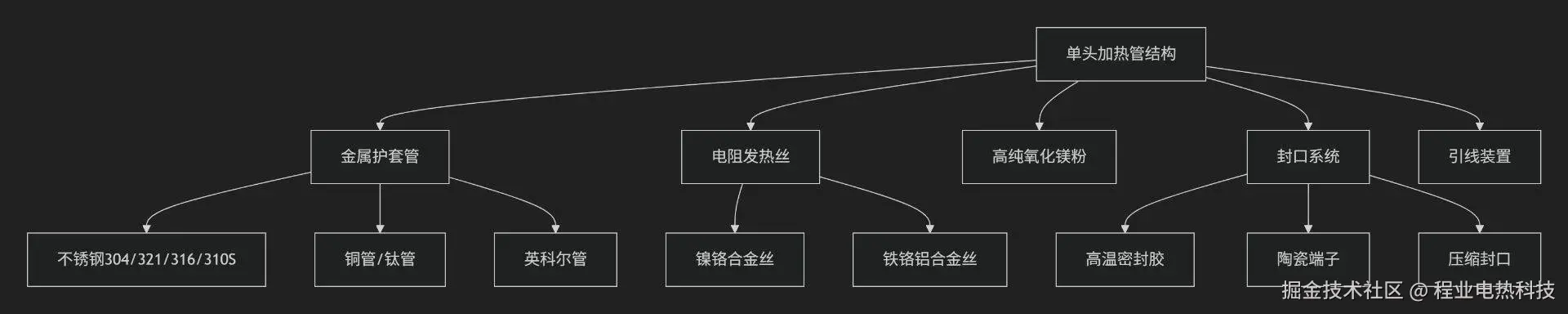

二、典型结构分解
核心组成说明：
- 金属护套：根据温度和环境选择材质，常见不锈钢304（≤500℃）、321（≤600℃）、310S（≤800℃）
- 填充料：高纯度氧化镁粉，密度≥2.8g/cm³，保证绝缘和导热
- 发热体：电阻丝螺旋均匀分布，确保发热均匀
- 单端引线：标准引线长度100-500mm，可定制
三、关键性能参数

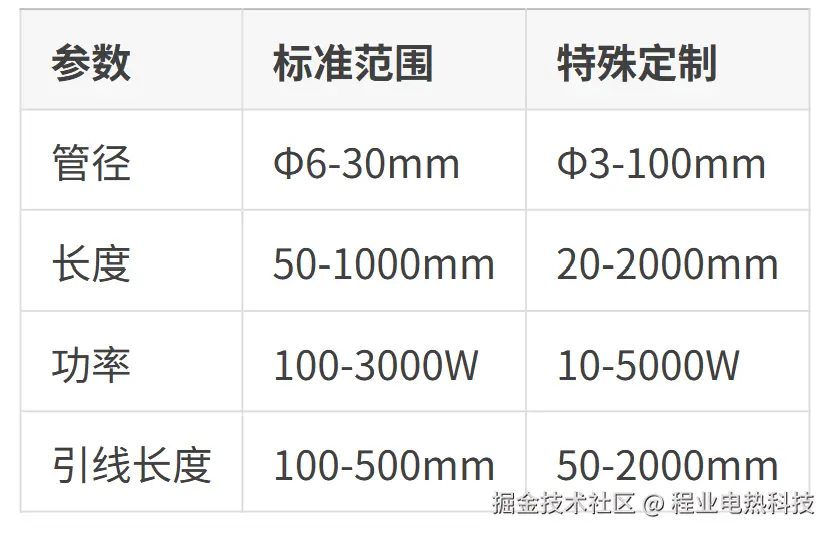

- 尺寸参数范围
- 电气性能指标
- 额定电压：12V/24V/110V/220V/380V
- 电阻公差：±5%（标准），±3%（高精度）
- 绝缘电阻：≥100MΩ（常温，500VDC）
- 耐压强度：1500V/60s不击穿

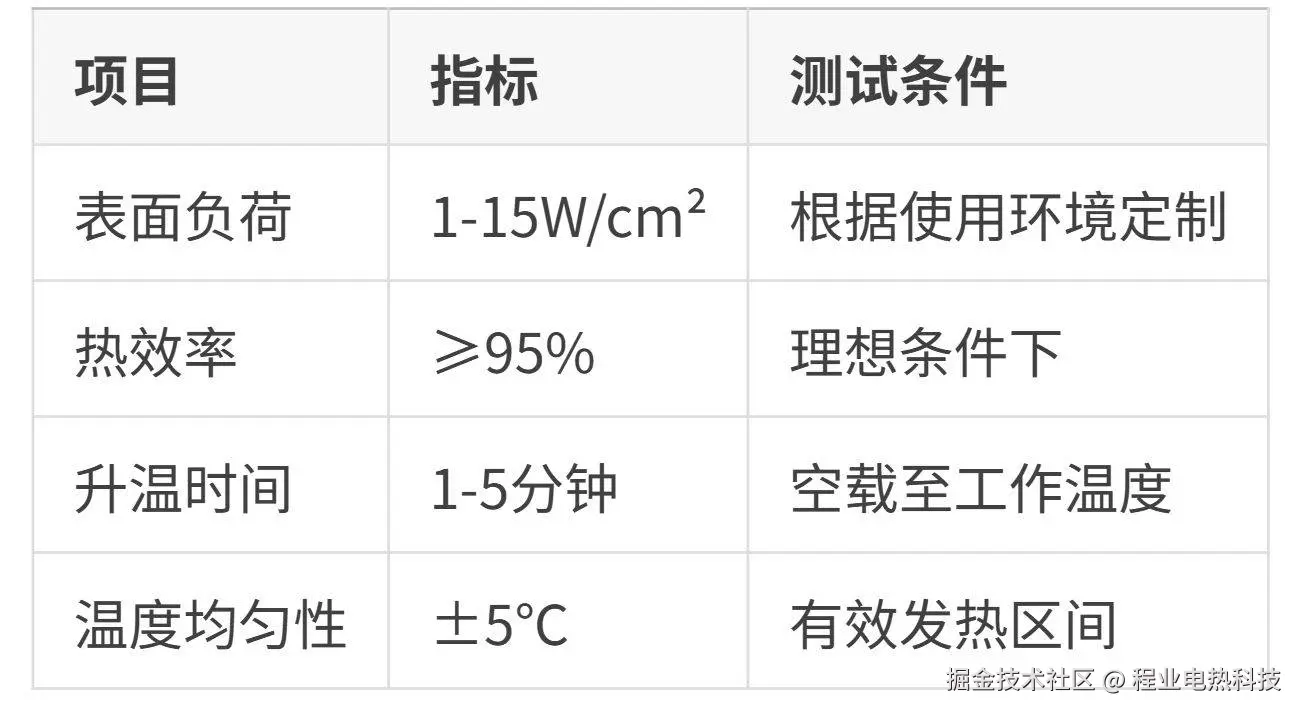

- 热性能参数
四、技术优势分析
- 结构优势 高功率密度：单位面积功率可达常规加热管2-3倍 紧凑设计：单端安装，节省空间 热损失小：热量集中向一端传递，效率高
- 安装优势 灵活固定：可通过螺纹、法兰、支架等多种方式安装 更换便捷：单端拆卸，维护方便 密封性好：适合液体中加热
- 性能优势 温度梯度小：轴向温差＜10% 响应快速：热惯性小，控温精确 寿命长：合理使用可达10000小时以上
五、应用场景详解
- 模具加热领域
- 注塑模具：嵌入模板加热，温度200-400℃
- 压铸模具：模具预热，温度300-500℃
- 热流道系统：保持熔体流动性
技术要求：
- 与模具孔配合间隙≤0.05mm
- 耐高温导热胶填充
- 多区独立控温
- 包装设备
- 热封刀：封口温度150-250℃
- 收缩包装机：热风刀加热
- 贴标机：胶水加热
- 分析仪器
- 气相色谱：进样口加热
- 生化分析：反应槽恒温
- 医疗设备：培养箱加热
- 工业设备
- 熔喷设备：模头加热
- 3D打印：热床加热
- 实验室：油浴、沙浴加热
六、选型指南

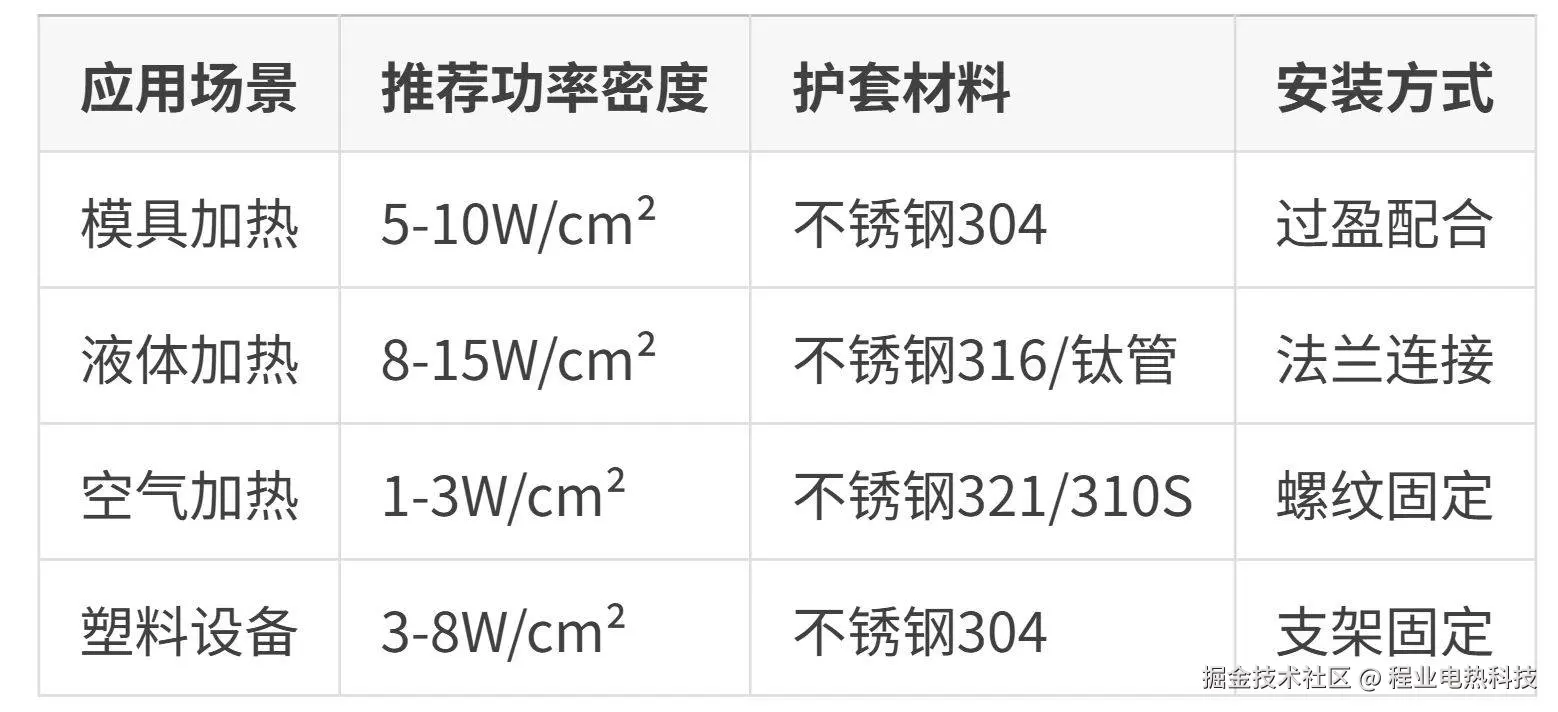

- 选型参数矩阵
- 功率计算公式
功率P = 比热容c × 质量m × 温升ΔT / (加热时间t × 效率η)
简化选型：
- 空气中加热：按体积功率0.5-1.5W/cm³
- 液体中加热：按体积功率2-4W/cm³
- 金属中加热：按接触面积5-15W/cm²
- 安装注意事项
- 配合公差：H7/g6（模具孔），H7/f7（安装孔）
- 导热改善：使用导热胶或导热膏
- 热膨胀补偿：预留0.1-0.2mm膨胀间隙
- 电气安全：可靠接地，使用隔热端子
七、制造工艺要点

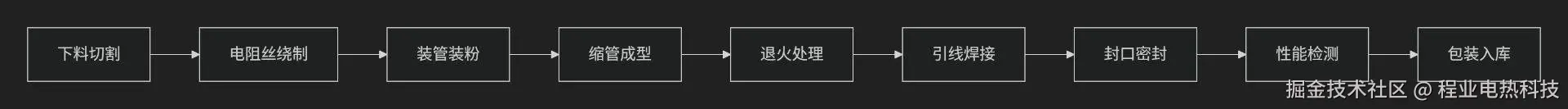

- 核心工艺流程
- 工艺控制关键点
- 装粉密度：多级振动填充，确保均匀性
- 缩管工艺：控制缩管率15-25%
- 退火处理：消除内应力，提高寿命
- 封口工艺：防潮密封，绝缘电阻≥100MΩ
八、使用与维护规范
-
安装操作规范
-
孔位准备：确保安装孔清洁无毛刺
-
插入安装：均匀用力，避免撞击弯曲
-
电气连接：使用合适端子，牢固连接
-
thermal处理：初次使用逐步升温除湿
-
日常维护要点
- 定期检查：每月检测绝缘电阻
- 清洁保养：保持表面清洁，提高散热
- 运行记录：记录运行时间，预测寿命

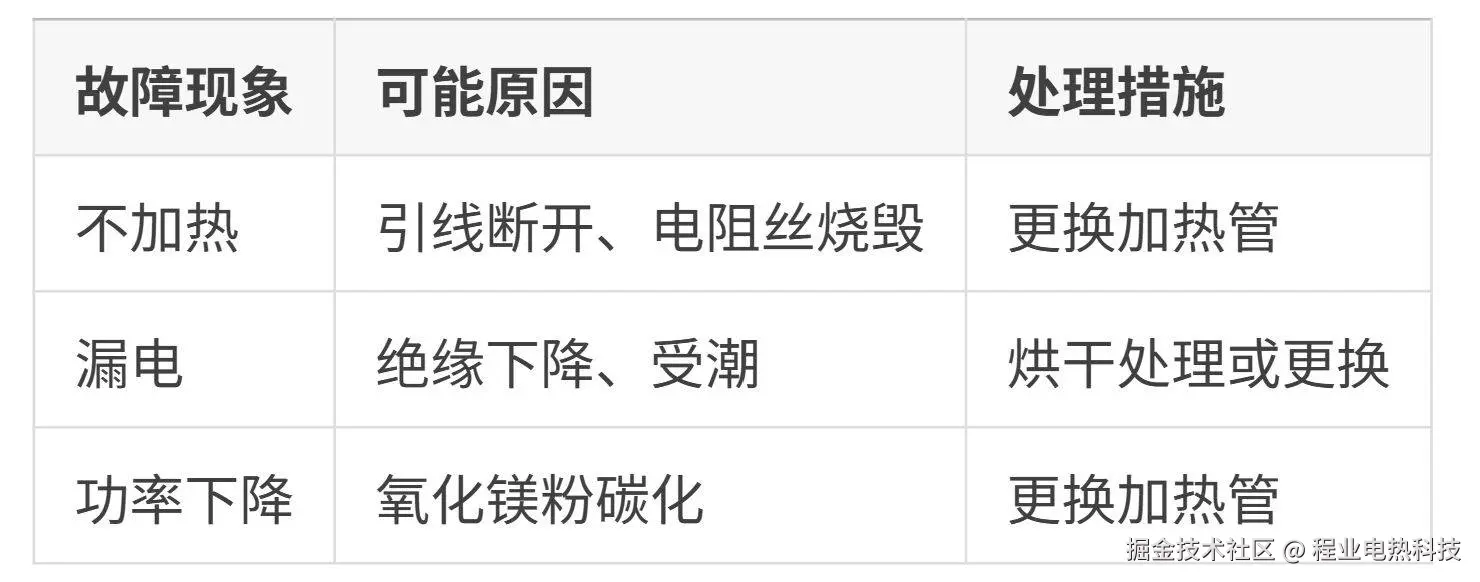

- 常见故障处理
九、质量检测标准
- 出厂检测项目
- 尺寸精度：长度±1mm，直径±0.1mm
- 电阻值：公差±5%（标准级）
- 绝缘电阻：≥100MΩ（500VDC）
- 耐压测试：1500V/60s不击穿
- 功率测试：±5%偏差范围内
- 型式试验项目
- 寿命试验：≥1000小时（额定电压下）
- 温度均匀性：轴向温差＜10%
- 冷热冲击：10次循环不损坏
- 环境适应性：湿度、振动测试
十、技术发展趋势
- 智能化：集成温度传感器，实现精确控温
- 高效化：提高功率密度，缩小体积
- 长寿命：新材料应用，寿命提升至20000小时
- 定制化：根据应用场景特殊设计
十一、结论
单头加热管以其结构紧凑、功率密度高、安装灵活等特点，在众多需要精确加热的领域具有不可替代的优势。正确的选型、安装和使用是保证其性能和使用寿命的关键。随着技术的发展，单头加热管将向更高效、更智能、更耐用的方向发展，为各行业提供更优质的加热解决方案。
在选择单头加热管时，建议用户充分了解使用需求，与专业供应商进行技术沟通，选择最适合的产品型号，确保系统的最佳性能和可靠性。
