数仓入门篇-数仓分层整体架构图解直接看数仓分层的整体层级图各层级详解 ODS 层- 操作数据层定义：数据仓库的“缓

整体架构图解

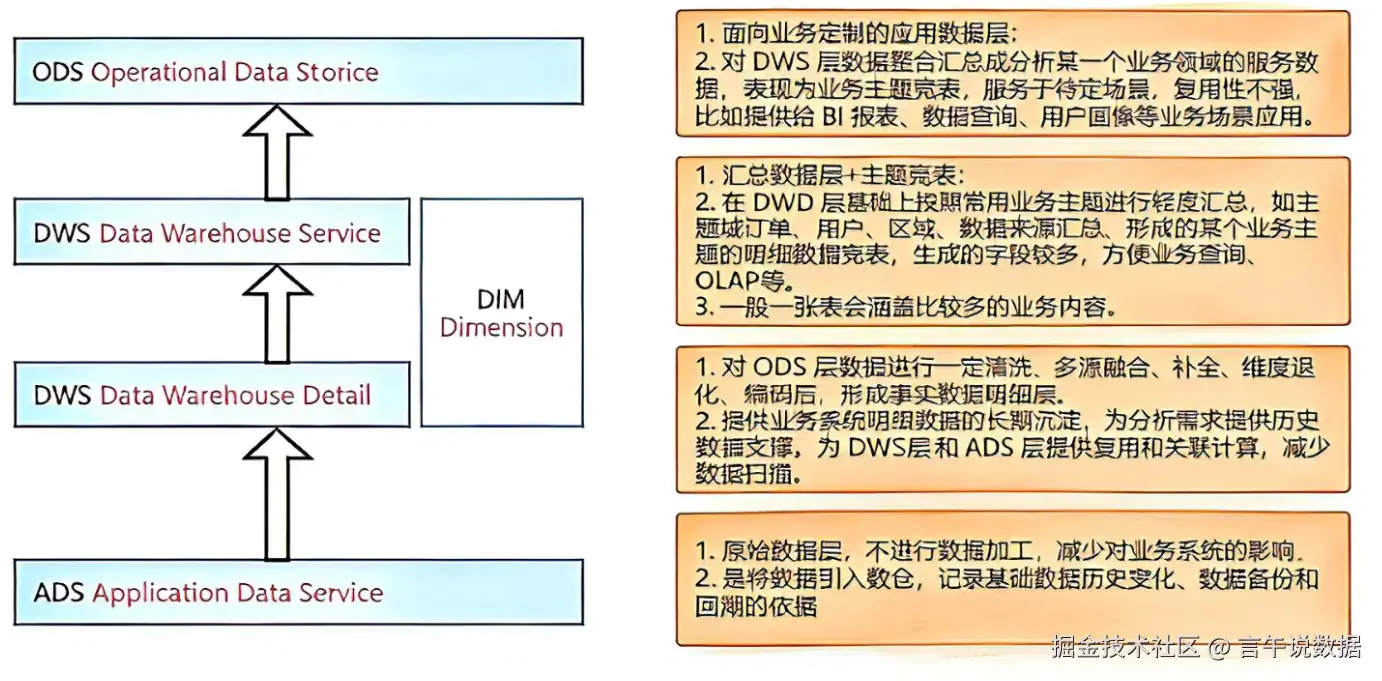

直接看数仓分层的整体层级图

各层级详解

ODS 层- 操作数据层

定义：数据仓库的“缓冲区”或“贴源层”。它直接同步业务数据库（MySQL, Oracle, Logs 等）的数据，保持与源系统结构基本一致。
核心作用：
- 隔离风险：避免复杂的清洗逻辑直接影响源系统，也避免源系统变更直接击穿数仓。
- 历史回溯：源系统通常只保留近期数据或覆盖更新，ODS 层通过全量或增量快照保留历史状态。
- 数据备份：作为数据的最后一道防线。
设计原则：
- 结构与源系统一致：字段名、类型尽量保持不变。
- 不做复杂清洗：仅做简单的非空判断、乱码处理、分区管理。
- 保留变更痕迹：通常采用 T+1 增量同步、全量快照、Binlog实时同步，现在 T+0 分钟级增量同步也开始流行起来了。
表命名示例：ods_order_info_df (df=daily full, 全量), ods_user_login_di (di=daily increment, 增量)。

实例：
源系统订单表 t_order 有 1000 万条数据。
ODS 层表 ods_t_order_di 每天凌晨同步新增的 10 万条数据，并打上 dt='2026-03-04' 的分区标签。

DIM 层 - 公共维度层

定义：存储一致性维度信息的层级。它是数仓的字典中心，确保全公司对于用户、商品、城市的定义是统一的。
核心作用：
- 统一口径：避免不同报表中“北京市”和“北京”被算作两个城市。
- 维度退化/扁平化：将原本分散在多个系统的维度信息整合成一张宽表（维度建模中的维度表）。
- 缓慢变化维 (SCD)：处理维度属性的历史变化（如用户从“普通会员”变为“VIP”）。
设计原则：
- 高复用性：所有下游层（DWD/DWS/ADS）都引用这里的维度 ID。
- 全量存储：维度表通常较小，建议每天全量覆盖或拉链表存储。
表命名示例：dim_user_info_df, dim_product_category_df, dim_date_df。

实例：
整合 CRM 系统的用户基本信息 + 积分系统的用户等级 + 埋点系统的用户标签，生成一张唯一的 dim_user_full_df。无论分析销售还是分析点击，都用这张表里的 user_id。

DWD 层 - 明细数据层

定义：数仓的核心层。基于 ODS 数据进行清洗、规范化、脱敏、维度关联后生成的明细事实表。
核心作用：
- 数据清洗：去除脏数据、统一枚举值（如性别统一为 0/1）、空值填充。
- 维度退化：将常用的维度属性（如商品名称、类目）直接冗余到事实表中，形成大宽表，减少后续查询的 Join 操作。
- 业务过程建模：按照业务过程（下单、支付、发货、退款）划分主题。
设计原则：
- 保持明细粒度：一行代表一个具体的业务动作（如一次下单），不进行聚合。
- 维度模型：通常采用星型模型设计。
表命名示例：dwd_trade_order_detail_di (交易下单明细), dwd_log_page_view_di (页面浏览明细)。

实例：
输入：ODS 的订单表 + ODS 的订单详情表 + DIM 的商品表。
处理：清洗掉测试订单，统一货币单位，将商品名称、一级类目冗余进来。
输出：dwd_trade_order_detail_di，包含：order_id, user_id, product_name, category_level1, pay_amount, create_time。

DWS 层 - 汇总数据层

定义：基于 DWD 层的明细数据，按主题域和时间粒度进行轻度聚合的层级。
核心作用：
- 提升性能：预计算常用指标，避免每次查报表都扫描亿级明细数据。
- 构建指标体系：沉淀原子指标（如 GMV）、派生指标（如近 7 天 GMV）。
- 服务通用性：为多个不同的应用场景提供统一的中间结果。
设计原则：
- 按主题建设：如交易主题、流量主题、用户主题。
- 时间粒度：最常见的是天粒度（日汇总），也有小时粒度或周/月粒度。
- 维度组合：通常包含 日期 + 核心维度（如用户、商品、地区）。
表命名示例：dws_trade_user_day_sum (用户日交易汇总), dws_item_cate_hour_stat (商品类目小时统计)。

实例：
输入：dwd_trade_order_detail_di (亿级数据)。
处理：按 user_id 和 dt 分组，计算当天的下单次数、总金额、退货金额。
输出：dws_trade_user_day_sum，包含：dt, user_id, order_count_1d, pay_amount_1d。
效果：查询某用户一年的数据，只需扫描 365 行，而不是几千万行明细。

ADS 层- 应用数据层

定义：面向具体业务应用的数据层。存放最终的计算结果，直接对接 BI 报表、数据大屏、推荐算法接口或 API 服务。
核心作用：
- 个性化交付：针对特定需求（如双 11 实时大屏、CEO 日报）定制数据结构。
- 复杂逻辑终结：包含跨主题域的复杂关联（如：结合交易 DWS + 流量 DWS + 用户 DIM 计算“高价值流失用户”）。
- 结果导出：数据量通常最小，可直接推送到 MySQL、Redis 或 Elasticsearch 供前端读取。
设计原则：
- 结果导向：表结构完全匹配前端展示需求（甚至已经是 JSON 格式或透视表结构）。
- 高时效性：如果是实时大屏，该层可能是秒级/分钟级更新。
表命名示例：ads_ceo_daily_report_df, app_rec_user_list_df, dwa_screen_realtime_gmv。

实例：
输入：dws_trade_user_day_sum + dim_user_info。
处理：筛选出过去 30 天消费大于 1 万且最近 7 天未登录的用户，提取姓名和手机号。
输出：ads_high_value_churn_user_list，直接供客服系统调用进行电话回访。

全流程案例演示：计算“2026 年 3 月 4 日各省份的销售总额”

老言带你们看一个指标是如何在各层流转的：

Source (业务库):
- orders 表：{id: 101, user_id: 88, amount: 100, province_code: 'GD', time: '...'}
- users 表：{id: 88, name: '张三'}
ODS 层:
- ods_orders_di: 原样同步 orders 表数据，分区 dt='2026-03-04'。
- ods_users_df: 全量同步 users 表。
DIM 层:
- dim_province: 整理省份代码表 {code: 'GD', name: '广东省'}。
- (此处可能还会生成用户维度宽表，暂略)
DWD 层 (清洗 + 宽表化):
- dwd_trade_order_detail_di:
  - 关联 ODS 订单 + ODS 用户 + DIM 省份。
  - 清洗：剔除金额为负数的测试单。
  - 退化：将 province_name ('广东省') 直接存入该行。
  - 结果行：{order_id: 101, user_id: 88, amount: 100, province_name: '广东省', dt: '2026-03-04'}
DWS 层 (轻度聚合):
- dws_trade_province_day_sum:
  - 基于 DWD，按 province_name 和 dt 分组。
  - 计算：sum(amount)。
  - 结果行：{dt: '2026-03-04', province_name: '广东省', total_gmv: 5000000} (假设该省当天总共卖了 500 万)。
ADS 层 (应用结果):
- ads_map_sales_visualization:
  - 为了地图组件展示，格式化数据。
  - 结果：[{name: '广东省', value: 5000000}, {name: '北京市', value: 3000000}, ...]
  - 此表直接推送到 Superset 渲染。

为什么要分层

清晰的数据血缘：当 ADS 层数据出错时，可以逐层向上排查（ADS->DWS->DWD->ODS），快速定位是计算逻辑错了还是源数据错了。
避免重复计算：DWS 层沉淀了通用的日/月汇总，如果有 10 个报表都需要“日销售额”，它们都去读DWS，而不是每个人都去扫一遍 DWD 的亿级明细。
屏蔽底层复杂性：业务分析师只需要关注 DWS 和 ADS 层，不需要理解底层的 3NF 复杂关联或脏数据清洗逻辑。
灵活应对变化：如果源系统字段变了，只需修改 ODS->DWD 的同步逻辑，DWS 和 ADS 层往往不需要变动（只要核心语义不变）。
