前言
随着工业物联网（IoT）技术的快速发展与系统集成需求的不断提升，越来越多的工程项目要求将传统 SCADA 系统（如西门子 WinCC）的数据与其他信息化平台进行融合。在实际开发过程中，我们常遇到两类典型需求：
1、第三方信息化平台需读取 WinCC 的历史归档数据，用于可视化展示、数据分析或跨系统交互；
2、开发人员希望利用自身熟悉的 .NET 技术栈（如 C#、WPF 或 WinForms），构建比 WinCC 自带报表控件更灵活、功能更强的定制化报表工具。
然而，WinCC 的变量归档数据是以压缩格式存储于其内部数据库中的，普通应用程序无法直接解析。为此，西门子提供了 WinCC / Connectivity Pack 选件，并通过 OLE-DB 接口对外暴露标准化的数据访问能力。本文将详细介绍如何基于该接口，在 .NET 应用程序中实现对 WinCC 归档数据的读取与时间范围筛选。
一、所需工具与环境
硬件：一台运行 Windows 系统的计算机
软件：
-
西门子 WinCC（需安装 Connectivity Pack 选件）
-
Visual Studio 2019 或 Visual Studio 2022
-
.NET Framework（推荐使用 .NET Framework 4.x，实测 .NET 8 存在注册类错误，暂不兼容）
⚠️ 注意：目前仅验证 .NET Framework 框架下可稳定调用 WinCC OLE-DB 接口，.NET Core / .NET 5+ 尚未完全支持。
二、实施步骤
2.1 WinCC 归档数据配置
1、安装 Connectivity Pack
在安装 WinCC 时，务必勾选 “WinCC / Connectivity Pack” 选件，并完成相应授权。

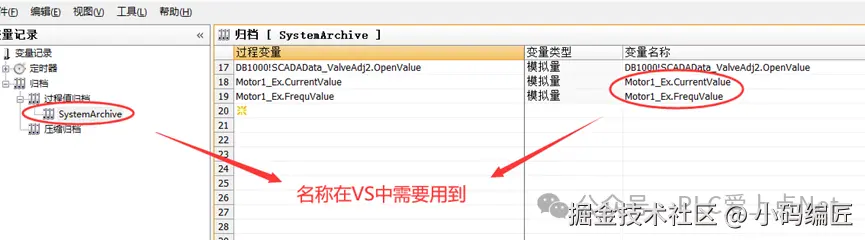

2、定义归档变量
在 WinCC 项目中创建过程值归档（Process Value Archive），并添加需要记录的变量。

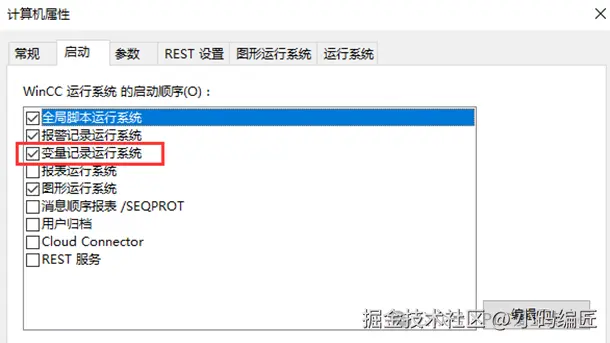

3、设置计算机属性并激活运行
确保 WinCC 项目处于 运行状态（Runtime），否则外部程序无法连接归档数据库。
2.2 .NET 应用程序开发（以 WinForms 为例）

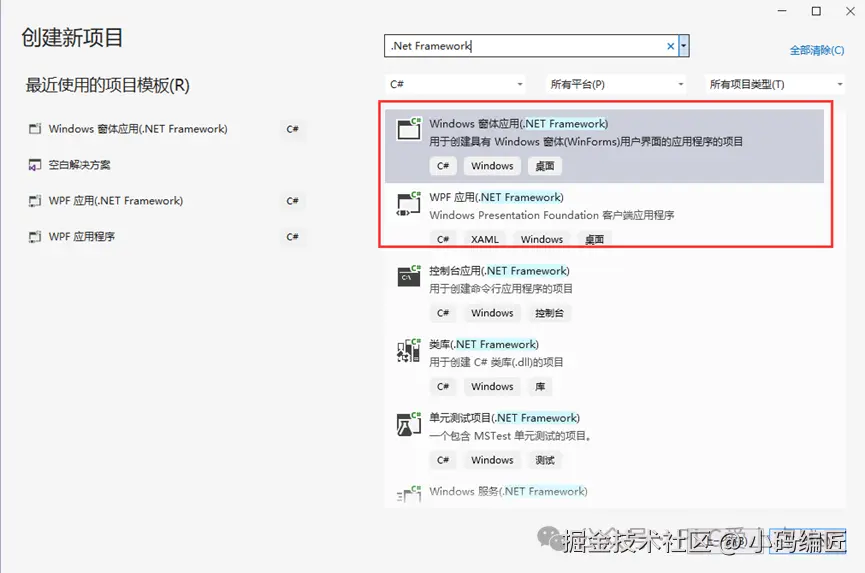

1、创建项目
使用 Visual Studio 创建基于 .NET Framework 的 WinForms 应用程序（WPF 同理，但 UI 控件不同）。

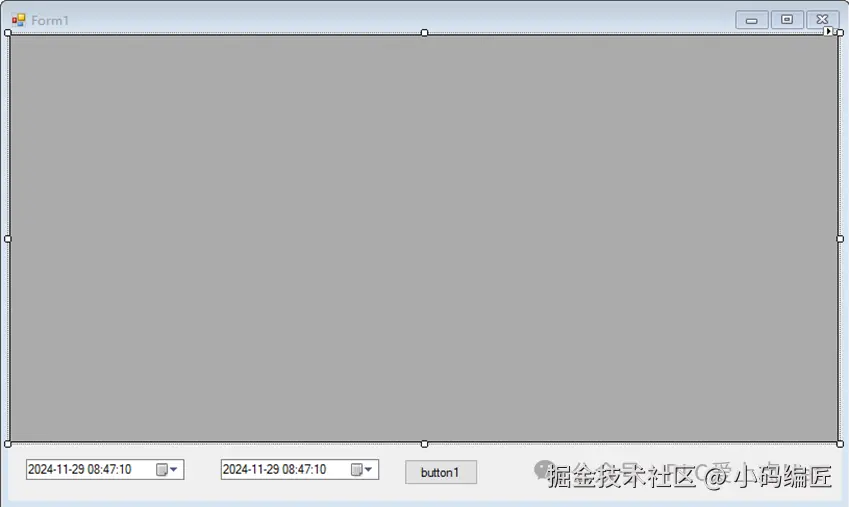

2、设计界面
拖入以下控件：
-
DataGridView：用于展示查询结果 -
两个
DateTimePicker：用于选择时间范围 -
Button：触发查询操作
设置两个 DateTimePicker 的属性如下：
-
名称：
DT_begin、DT_end -
Format：Custom -
CustomFormat：yyyy-MM-dd HH:mm:ss
3、添加引用
-
引用 WinCC 安装目录下的
CCHMIRuntime.dll（通常位于C:\Program Files (x86)\Siemens\WinCC\bin） -
通过 NuGet 安装
System.Data.OleDb

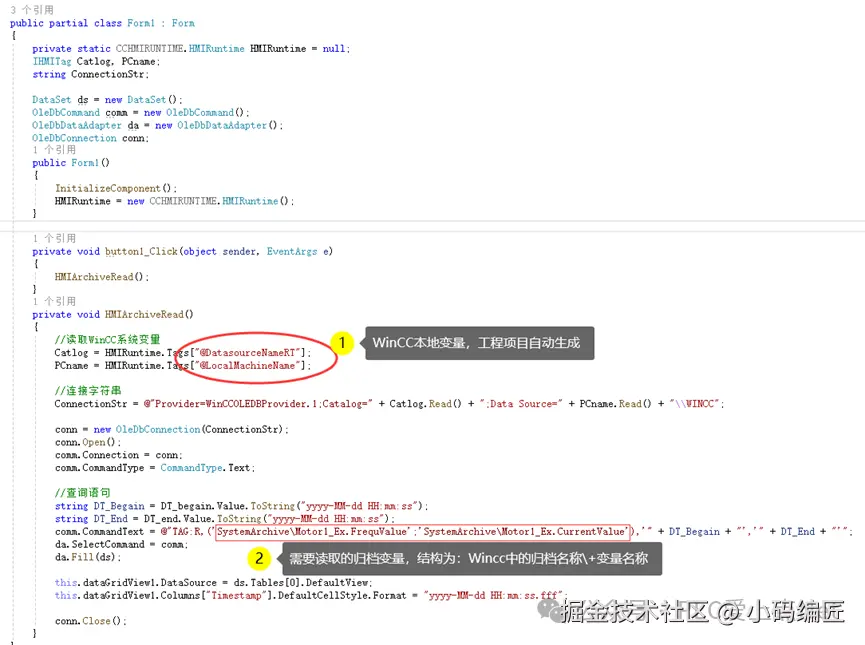

4、编写核心代码
示例代码逻辑：
-
构建 OLE-DB 连接字符串
-
使用 WinCC 特定语法构造查询语句
-
执行查询并将结果绑定到
DataGridView

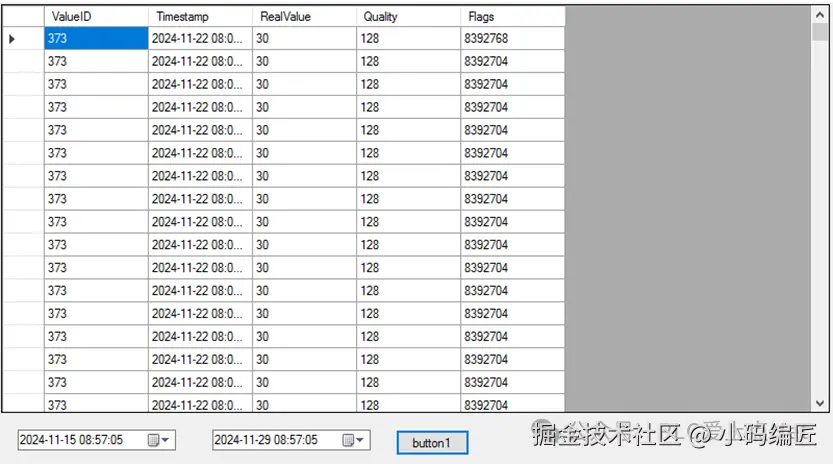

5、运行效果
点击查询按钮后，归档数据按指定时间范围返回并显示：
三、关键注意事项

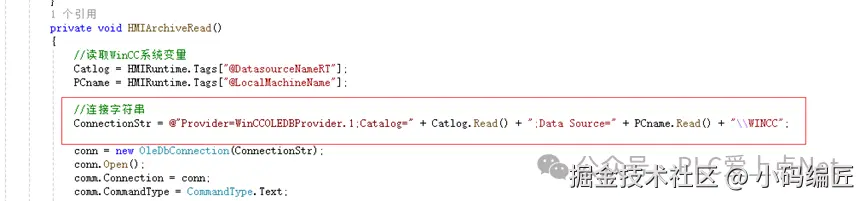

1、连接字符串格式
WinCC OLE-DB 连接字符串具有固定结构：
Provider=WinCCOLEDBProvider.1;Catalog=<CatalogName>;Data Source=<ServerName>\WinCC
Catalog：WinCC 运行时数据库名称，由 项目名 + 创建日期 组成。
建议通过 WinCC 系统变量 @DatasourceNameRT 动态获取当前 Catalog 名称，避免硬编码。
Data Source：
-
本地连接：
.\WinCC或<本机名>\WinCC -
远程连接：必须使用
<WinCC服务器名>\WinCC

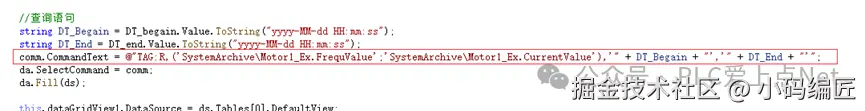

2、查询语句语法
WinCC 归档查询使用专用语法：
TAG:R,<ValueName>,<TimeBegin>,<TimeEnd>[,<SQL_Clause>][,<TimeStep>]
-
ValueName格式：ArchiveName/VariableName -
时间格式：
yyyy-MM-dd HH:mm:ss.fff（毫秒可选） -
可附加 SQL 条件（如
WHERE VALUE > 100）
3、用户权限要求
运行 .NET 应用程序的当前 Windows 用户，必须在 WinCC 所在计算机的用户管理系统中注册，且：
-
用户名与密码完全一致
-
具备 SQL Server 登录权限（WinCC 依赖 SQL Server 存储归档）
否则将出现连接拒绝或权限不足错误。
总结
通过 WinCC 提供的 Connectivity Pack 与 OLE-DB 接口，开发者可以高效地将 WinCC 历史数据集成到自定义的 .NET 应用中。尽管该方案依赖于 .NET Framework 且对部署环境有一定要求，但在工业自动化领域仍具有极高的实用价值。本文详细介绍了从 WinCC 配置、应用程序开发到连接调试的完整流程，并强调了连接字符串、查询语法及权限控制等关键细节。
未来可进一步扩展为：
-
支持多变量批量查询
-
集成到 WPF MVVM 架构
-
实现自动重连与异常处理机制
-
与 Web API 或云平台对接
