混合波束赋形与 CDL 信道仿真平台
混合波束 + CDL 全链路可复现实验平台
无需专用工具箱的可重复链路仿真
【混合波束赋形】【CDL 信道】【DMRS】【OFDM】
📌 为什么选择
面向混合波束与 CDL 信道场景，传统示例依赖专用模块且可复现性不足。本项目提供完整链路与统一参数区，便于复现实验与结果对齐。
| 痛点 | 方案 |
|---|---|
| 工具箱依赖高 | 纯脚本实现，免专用模块 |
| 链路流程分散 | 单入口脚本，流程可追溯 |
| 极化与 DMRS 难对齐 | 规范化建模与参数一致化 |
| 波束与 RF 连接难可视化 | 统一绘图与风格输出 |
| 结果不易复现 | 固定随机种子与参数集中 |
🎯 核心价值
🔬 学术研究价值
强调可验证与可复现的链路建模。
- 混合波束链路建模
- CDL 统计信道推导
- 极化耦合与射线耦合
- DMRS 正交与资源映射
💼 工程应用价值
强调工程化结构与统一流程。
- 免工具箱部署
- 模块化函数拆分
- 一键运行与图形输出
- 统一参数管理
⚡ 技术亮点
🌊 工具箱依赖与可复现性
| 特性 | 传统方案 | 本方案 |
|---|---|---|
| 依赖性 | 依赖专用模块 | 纯脚本实现 |
| 可移植性 | 环境要求高 | MATLAB 基础环境 |
| 参数集中 | 参数分散 | 统一参数区 |
| 可视化一致性 | 风格不统一 | 统一配色与网格 |
| 过程追踪 | 输出零散 | 全流程打印 |
🎯 波束与信道一致性
强调波束、信道与估计的一致性呈现。
| 参数 | 配置 | 性能 |
|---|---|---|
| 波束赋形 | 4×4 阵列，8 RF 链 | 主瓣清晰，方向一致 |
| DMRS 配置 | 类型 1，单符号 | 估计稳定可用 |
| CDL 设定 | CDL-C，NSC=0 | EVM≈4.31% |
🖥️ 运行环境
面向单机 MATLAB 环境的可复现实验配置。
- 语言：MATLAB R2025b
- 依赖：基础 MATLAB（无专用工具箱）
- 硬件：普通 CPU，内存 ≥ 8GB
📁 项目结构
nr-cdl-bf/
├── cdl-bf/ # 主仿真工程
│ ├── funcs/ # 功能函数集合
│ ├── model_hybrid_beamforming_cdl.m # 主脚本入口
│ └── Figure_*.png # 运行结果图
├── docs/ # 文档目录
│ ├── 算法文档.md # 理论推导
│ └── 代码文档.md # 工程说明
📄 文档体系
文档覆盖“理论推导 + 工程说明”双轨内容。
📘 算法文档
聚焦模型、信道、DMRS 与均衡的公式推导与解释。
📒 代码文档
聚焦结构、模块职责、调用链与数据结构契约。
💻 核心代码展示
🔥 资源生成与映射
围绕 PDSCH/DMRS 的资源与映射流程。
# 计算 DMRS 符号位置与索引
# 生成 PDSCH 数据比特并完成调制
# 将数据与 DMRS 映射到资源网格
🌟 CDL 信道构建
围绕静态路径增益与分数时延滤波。
# 生成 CDL 路径参数与集群类型
# 构建分数时延滤波器并合成抽头
# 输出时域信道与频域响应
🚀 均衡与统计
围绕估计、均衡与 EVM 评估。
# 提取 PDSCH 资源并估计信道
# 执行 MMSE 均衡得到符号估计
# 统计 EVM 与误码结果
🎬 一键运行
matlab -batch "run('cdl-bf/model_hybrid_beamforming_cdl.m')"
dir cdl-bf
结果预览

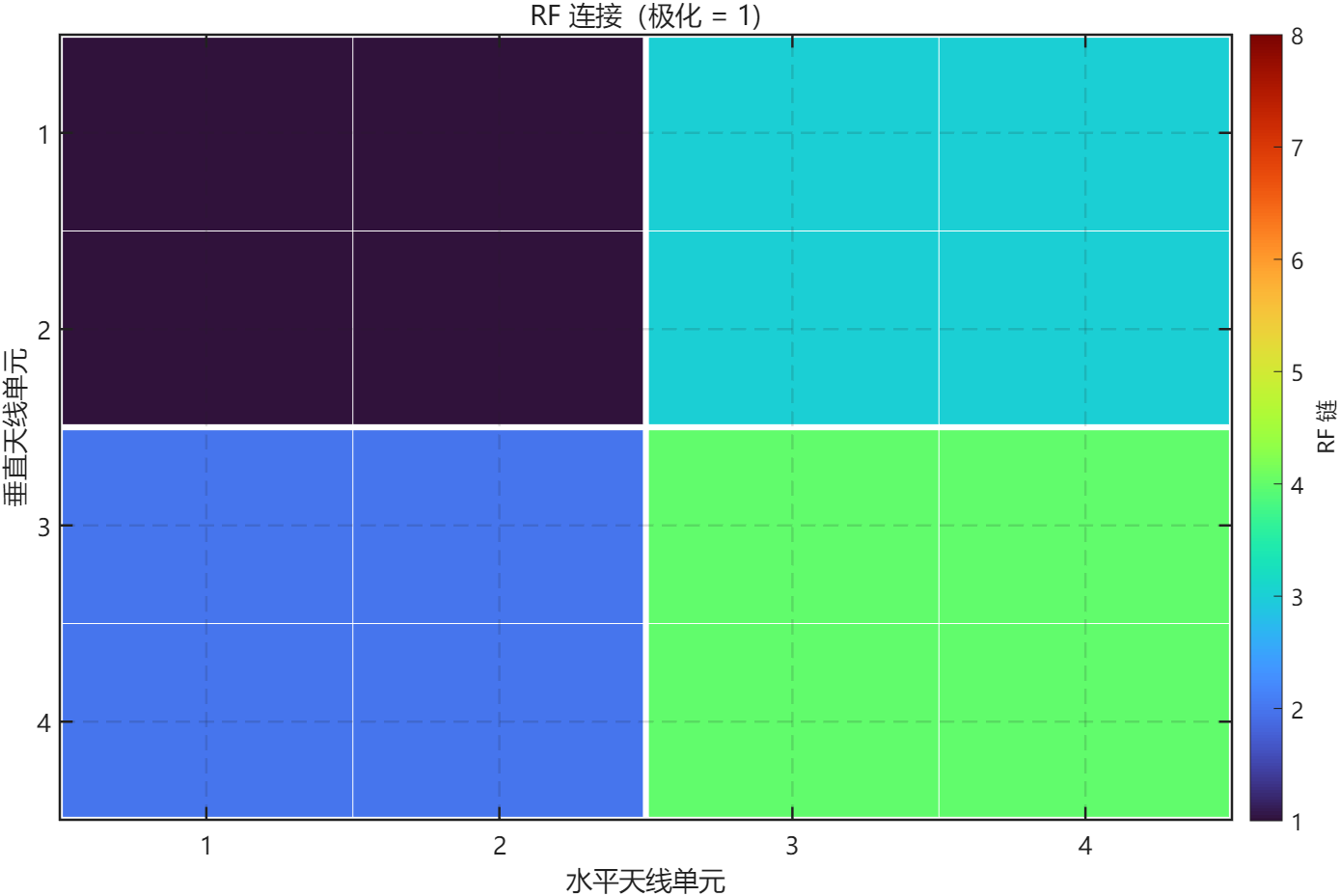

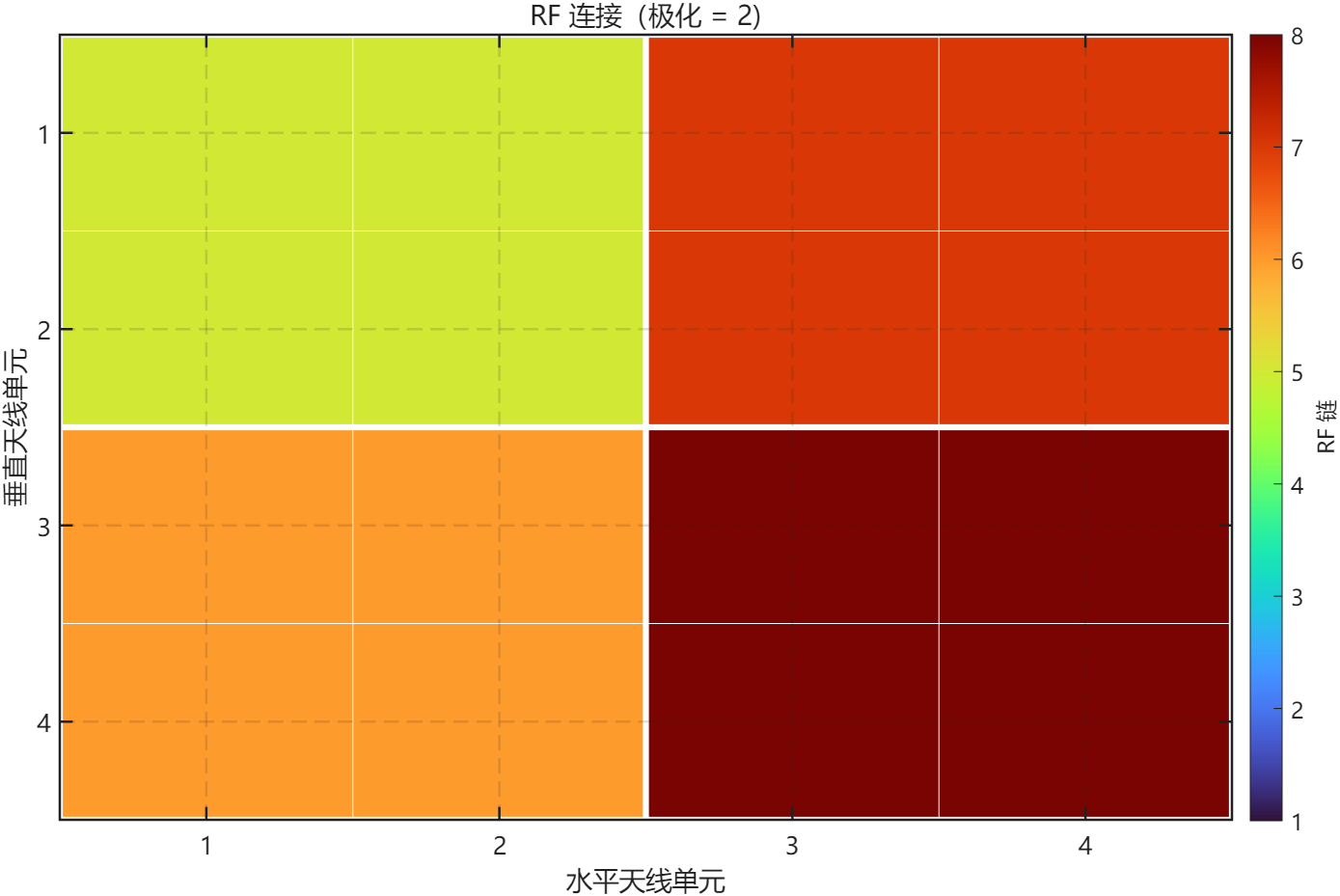

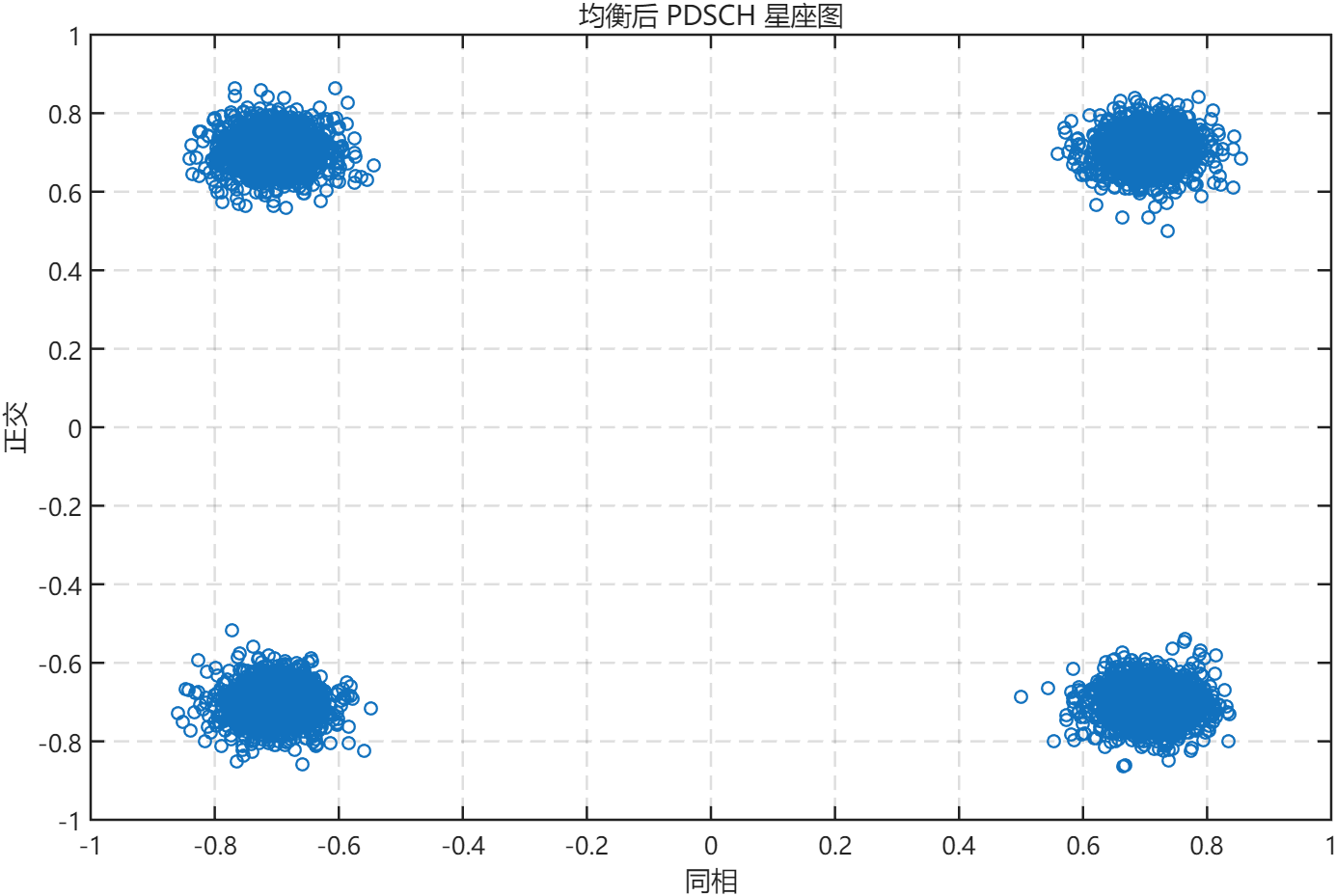

默认参数下输出 RF 连接、波束图与星座图，并给出 EVM≈4.31%。图示占位说明：典型输出包含 4 幅图像与控制台统计。
📸 演示图片预览
运行结果与可视化示例如下。
🛒 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【3GPP 仿真实验室】进行获取。
📚 参考文献
- 3GPP TR 38.901, Study on channel model for frequencies from 0.5 to 100 GHz, v16.1.0, 2020.
- 3GPP TS 38.211, NR; Physical channels and modulation, v17.x, 2022.
- 3GPP TS 38.214, NR; Physical layer procedures for data, v17.x, 2022.
- A. Goldsmith, Wireless Communications, Cambridge University Press, 2005.
- J. G. Proakis, Digital Communications, McGraw-Hill, 5th Ed., 2007.
