终章：60FPS 的奇迹——UI 渲染管线与 Choreographer 的舞蹈

当 Activity.onResume() 执行完毕，你以为界面就出现了？不，那只是逻辑上的“就绪”。
真正的魔法发生在接下来的 16.67 毫秒（即 1/60 秒）内。

在这极短的瞬间，CPU 必须完成测量、布局、绘制指令生成；GPU 必须完成光栅化；合成器必须将图层叠加并输出到屏幕。如果任何一步超时，用户就会看到卡顿（Jank）。

本篇作为本系列的终章，我们将深入 Android 图形系统的核心，揭秘 Choreographer、ViewRootImpl 和 SurfaceFlinger 如何协同工作，创造出流畅的视觉体验。

---

第一步：时间的指挥家 —— Choreographer

Android 流畅度的秘密武器是 Choreographer（编舞者） 。它不与业务逻辑纠缠，只专注一件事：同步 VSync 信号。

什么是 VSync？
显示屏以固定频率（如 60Hz）刷新。每次刷新前，硬件会发出一个垂直同步信号（VSync）。Choreographer 监听这个信号，确保所有的绘制操作都在新的刷新周期开始时启动，避免画面撕裂。

代码位置：frameworks/base/core/java/android/view/Choreographer.java

// Choreographer 的核心循环逻辑
private void doFrame(long frameTimeNanos, int frame) {
    // 1. 计算是否掉帧 (如果当前时间比预期晚了很多)
    long intendedVsync = mVsyncTimeOffset + frame * mFrameIntervalNanos;
    if (frameTimeNanos > intendedVsync + mFrameIntervalNanos) {
        Log.w("Choreographer", "Skipped frames!"); // 掉帧警告
    }

    // 2. 【关键】按顺序执行四个阶段的回调
    // 顺序严格保证：输入 -> 动画 -> 布局/绘制 -> 提交

    doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos);   // 处理触摸事件
    doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos); // 执行属性动画
    doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos); // 执行 measure, layout, draw
    doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos);    // 提交绘制任务给 GPU

    // 3. 请求下一帧
    scheduleVsync();
}

核心机制：所有 UI 更新（invalidate(), requestLayout()）本质上都是向 Choreographer 注册一个 CALLBACK_TRAVERSAL 任务，等待下一个 VSync 到来时统一执行。这避免了频繁的随机绘制。

---

第二步：视图树的遍历 —— Measure, Layout, Draw

当 Choreographer 触发 CALLBACK_TRAVERSAL 后，ViewRootImpl 开始驱动整个 View 树进行“体检”和“化妆”。

代码位置：frameworks/base/core/java/android/view/ViewRootImpl.java

流程伪代码：

// ViewRootImpl.performTraversals()
void performTraversals() {
    // 1. 测量 (Measure)
    // 自顶向下传递约束，自底向上返回尺寸
    // 问孩子：“你想要多大？”孩子：“我最多想要 100px。”
    mView.measure(measureWidth, measureHeight);

    // 2. 布局 (Layout)
    // 告诉孩子：“你坐在这里 (x, y)，大小是 (w, h)”
    mView.layout(l, t, r, b);

    // 3. 绘制 (Draw)
    // 获取 Canvas，开始录制绘制指令
    Canvas canvas = mSurface.lockCanvas();
    try {
        mView.draw(canvas);
    } finally {
        mSurface.unlockCanvasAndPost(canvas); // 提交缓冲区
    }
}

硬件视角：

• CPU 密集型：Measure 和 Layout 主要是 CPU 计算（递归遍历树，计算几何）。
• 指令录制：draw() 方法并没有直接画像素，而是将“画圆”、“填色”、“贴图”等指令录制到 DisplayList (RenderNode) 中。这是为了后续让 GPU 高效执行。

---

第三步：GPU 的介入 —— RenderThread 与 HWUI

在现代 Android 版本中，绘制工作不再完全由主线程承担，而是移交给了专门的 RenderThread。

架构变化：

1. 主线程 (UI Thread) ：负责计算 View 树结构，生成 DisplayList 指令集。
2. 渲染线程 (RenderThread) ：接收指令，调用 OpenGL ES 或 Vulkan API，将矢量指令转换为纹理（光栅化）。
3. GPU：执行着色器程序，输出像素数据到 Framebuffer。

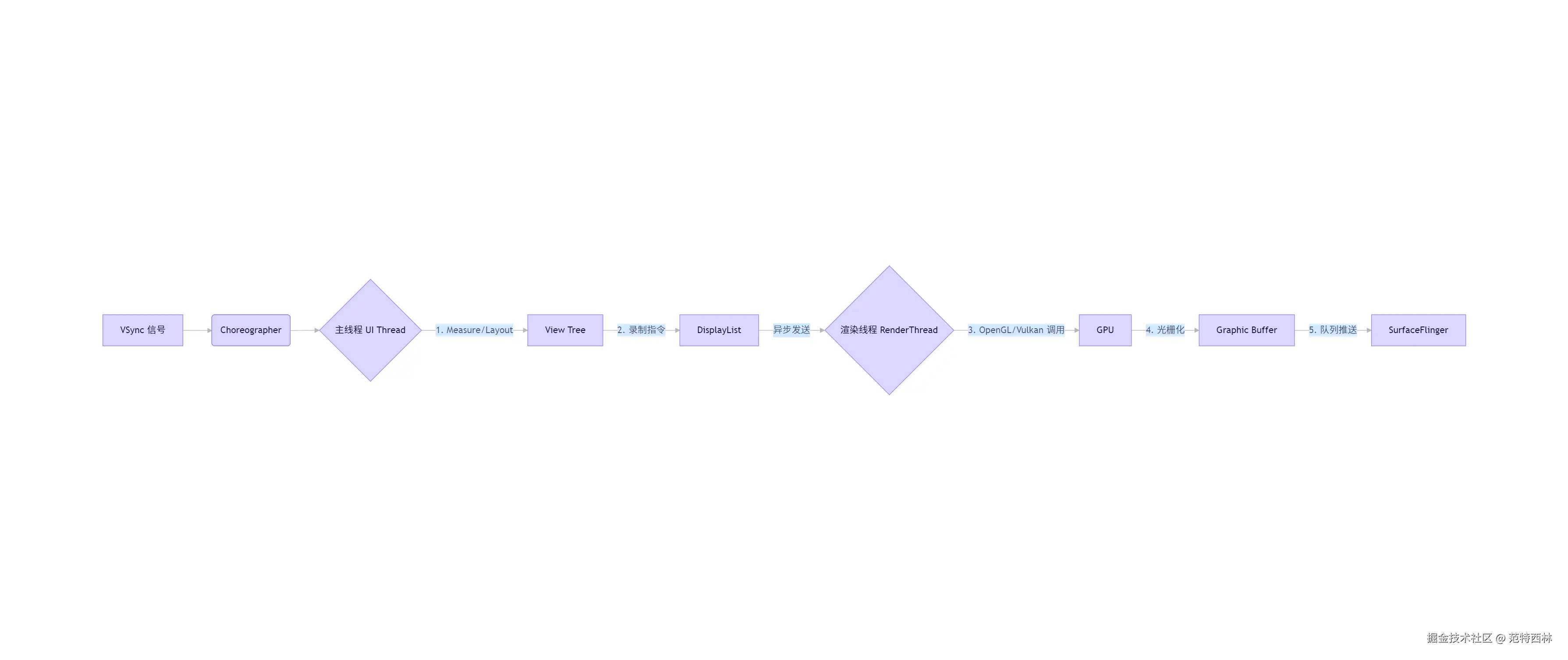

流程图：渲染管线

性能关键：如果主线程在 Measure/Layout 阶段耗时超过 8ms，留给 RenderThread 的时间就不够了，导致无法在下一个 VSync 前完成绘制，产生掉帧。

🔹 第四步：最终的合成 —— SurfaceFlinger

App 绘制好了自己的窗口，但屏幕上还有状态栏、导航栏、其他 App 的悬浮窗。谁来把它们拼在一起？
答案是 SurfaceFlinger（运行在独立进程中的系统服务）。

工作流程：

1. 收集缓冲区：SurfaceFlinger 监听所有应用进程的 Graphic Buffer 队列。

2. 合成 (Composition) ：

   • 如果是简单的叠加，GPU 直接合成。
   • 如果需要特效（如模糊、转场），可能使用 Hardware Composer (HWC) 硬件层。

3. 输出：将最终合成的图像写入 Framebuffer，屏幕控制器读取并显示。

代码位置：frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp (C++)

// SurfaceFlinger 的主循环简化逻辑
void SurfaceFlinger::mainLoop() {
    while (true) {
        // 1. 等待 VSync 或新缓冲区到达
        waitForEvent();

        // 2. 锁定当前状态
        LockGuard lock(mStateLock);

        // 3. 遍历所有图层 (Layers)
        for (auto& layer : mLayers) {
            if (layer->hasNewBuffer()) {
                // 获取最新的 GraphicBuffer
                sp<GraphicBuffer> buf = layer->getNextBuffer();
                composeLayer(buf);
            }
        }

        // 4. 提交给 HWC (Hardware Composer) 或直接绘制
        mHwc->commit();
    }
}

---

系列终章总结：从硅片到像素的史诗

至此，我们的《Android 系统启动全景图》系列正式完结。让我们最后一次回顾这段从硬件复位到像素显示的壮丽旅程：

篇章	阶段	核心组件	关键成就
第一篇	硬件与Init 进程	init, ueventd	挂载文件系统，启动守护进程，解析 init.rc
第二篇	Zygote 孵化	app_process, Zygote	预加载资源，Fork 机制 (COW)，创建 Java 世界
第三篇	SystemServer	AMS, PMS, WMS	启动核心服务，注册 Binder，系统就绪
第四篇	App 启动	Launcher, ActivityThread	进程创建，Binder 通信，生命周期回调
第五篇	UI 渲染	Choreographer, GPU, SurfaceFlinger	VSync 同步，渲染管线，图形合成，画面显示

全链路延迟分析：
当你点击图标到看到界面，整个过程经历了：

1. Input: 触摸屏中断 -> InputReader -> InputDispatcher (约 2-5ms)
2. Logic: Launcher -> AMS -> Zygote -> App Process (约 100-500ms，取决于冷/热启动)
3. Render: Measure/Layout/Draw -> GPU -> SurfaceFlinger (约 16ms/帧)

给开发者的启示：

• 启动优化：减少 Application 和 Activity onCreate 中的耗时操作，利用异步。
• 流畅度优化：避免在主线程进行 IO 或复杂计算，确保在 16ms 内完成 Traversal。
• 内存优化：理解 Zygote 的 COW 机制，避免过早修改共享内存导致内存膨胀。

---

结语

Android 系统是一个宏伟的工程奇迹。它融合了 Linux 内核的稳健、Java 虚拟机的灵活、Binder 机制的高效以及图形管线的精湛。

希望这个系列能帮你建立起对 Android 系统的全局观。下次当你看到手机开机动画，或者流畅地滑动列表时，希望你能在脑海中浮现出这些进程、线程和信号交织共舞的画面。

技术之路无止境，探索永不止步。
