Arrayphase 阵列信号处理工具箱
阵列信号处理算法的 MATLAB 复现与验证平台
以统一接口覆盖方向图、波束形成与 DOA 估计
【阵列信号处理】【波束形成】【DOA 估计】【MATLAB】
📌 为什么选择
阵列算法资料分散、接口不统一、复现实验成本高。本项目聚焦经典方法的工程化整理，并提供可复现验证脚本。
| 痛点 | 方案 |
|---|---|
| 资料分散、复现困难 | 统一函数接口与模块化组织 |
| 算法覆盖不完整 | 覆盖方向图、波束形成、DOA 主流程 |
| 结果不可复现 | 内置固定随机种子与验证脚本 |
| 接口不一致 | 统一输入输出维度与默认值 |
| 工程落地门槛高 | 纯 MATLAB 实现，依赖最低化 |
🎯 核心价值
🔬 学术研究价值
面向教学与研究的算法整理与复现。
- 经典算法覆盖
- 统一符号与维度
- 可复现实验脚本
- 参考实现基线
💼 工程应用价值
面向工程验证的快速原型与对比平台。
- 模块化接口
- 低依赖部署
- 快速对比测试
- 结果可视化
⚡ 技术亮点
🌊 模块完整性对比
| 特性 | 传统方案 | 本方案 |
|---|---|---|
| 方向图计算 | 零散脚本 | 统一方向图模块 |
| 波束形成 | 部分算法 | 覆盖 6 类典型方法 |
| DOA 估计 | 算法不全 | 覆盖 Bartlett/Capon/MUSIC 等 |
| 相干源处理 | 缺失或不清晰 | 前后向平均与空间平滑 |
| 接口一致性 | 维度不统一 | 明确输入输出约定 |
📊 性能指标（实测数据）
本项目未提供统一的数值化实测指标，以下为定性结论与对比描述
| 场景 | 基线 | 本方案 | 结论 |
|---|---|---|---|
| 算法覆盖 | 部分算法 | 完整覆盖 | 覆盖更完整 |
| 可复现性 | 依赖个人脚本 | 固定种子脚本 | 复现更稳定 |
| 工程可用性 | 需手工拼装 | 统一入口 | 上手更快 |
| 维护成本 | 高 | 低 | 组织更清晰 |
🎯 相干源处理能力
提供相干源条件下的稳健处理链路。
| 参数 | 配置 | 性能 |
|---|---|---|
| 前后向平均 | ULA 相关矩阵 | 改善子空间分离 |
| 空间平滑 | 重叠子阵列 | 降低相干影响 |
| MD-MUSIC | 二维搜索 | 支持相干源估计 |
🖥️ 运行环境
该工程面向 MATLAB 基础环境，强调低依赖与可移植性。
- 语言：MATLAB
- 依赖：无强制工具箱
- 硬件：普通桌面/笔记本 CPU
📁 项目结构
arrayphase/
├── antenna_pattern/ # 天线阵列方向图模块
│ ├── array_rad_pattern.m # 方向图计算
│ └── plot_pattern.m # 方向图绘制
├── beamform/ # 波束形成模块
│ ├── fixed_max_sir_beamform.m
│ ├── godara_max_sir_beamform.m
│ ├── msinr_beamform.m
│ ├── optimal_wiener_beamform.m
│ ├── mmse_beamform.m
│ ├── peigen_beamform.m
│ └── estimate_corr_matrix.m
└── direction_estimation/ # DOA 估计与相关处理模块
├── doa_bartlett.m
├── doa_capon.m
├── doa_mem.m
├── doa_lpm.m
├── doa_music.m
├── doamd_music.m
├── corr_matrix_estimate.m
├── forward_backward_avg.m
├── spatial_smoothing.m
├── estimate_sig_dim.m
├── gen_ula_scanning_vectors.m
├── gen_uca_scanning_vectors.m
├── gen_scanning_vectors.m
├── alias_border_calc.m
├── doa_plot.m
└── extended_mra_corr_mtx.m
📄 文档体系
文档覆盖算法推导与接口说明两条主线。
📘 算法文档
覆盖阵列信号模型、导向向量、波束形成与 DOA 推导
📒 代码文档
覆盖模块结构、函数接口、输入输出约定与测试脚本说明
💻 核心代码展示
🔥 阵列方向图计算
方向图计算以阵元几何与权向量为核心。
# 伪代码：
# 1) 生成观测方向相位向量
# 2) 叠加单阵元方向图权重
# 3) 与权向量内积得到方向图
🌟 波束形成权重求解
权重求解围绕约束与最优准则展开。
# 伪代码：
# 1) 构造约束或相关矩阵
# 2) 求解线性方程或特征值问题
# 3) 输出权向量并归一化
🚀 DOA 谱估计
谱估计以扫描向量与子空间正交性为核心。
# 伪代码：
# 1) 生成扫描向量矩阵
# 2) 构造谱函数
# 3) 扫描角度并输出谱峰
🎬 一键运行
addpath(genpath(pwd))
test_antenna_pattern
test_doa_estimation
结果预览

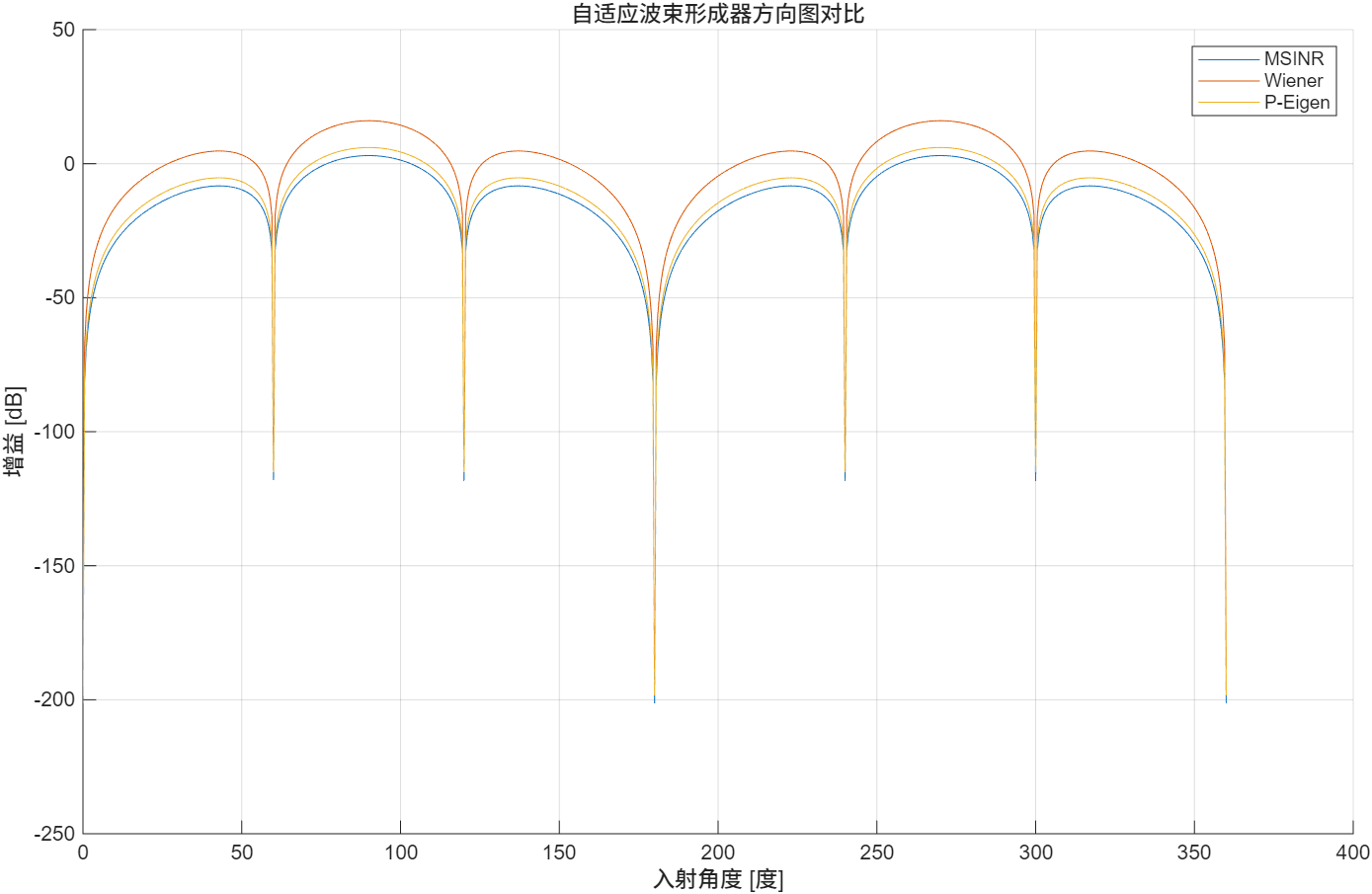

输出包含方向图、波束形成对比曲线与 DOA 谱峰。
方向图与谱峰示意：方向图主瓣与 DOA 峰值位置对齐
📸 演示图片预览
示意图用于展示核心输出与对比效果。
🛒 获取方式
本文代码仅为核心片段，完整版工程已整理好。 关注公众号 【3GPP 仿真实验室】进行获取。
📚 参考文献
- H. L. Van Trees, Optimum Array Processing, Wiley, 2002.
- P. Stoica, R. Moses, Spectral Analysis of Signals, Prentice Hall, 2005.
- R. O. Schmidt, "Multiple emitter location and signal parameter estimation," IEEE Trans. AP, 1986.
- J. Capon, "High-resolution frequency-wavenumber spectrum analysis," Proc. IEEE, 1969.
- L. C. Godara, "Applications of antenna arrays to mobile communications, Part II," Proc. IEEE, 1997.
