当我们打开别人发送的CAD图纸时，有时会遇到图纸内容显示不全，如缺少图框、框架图或图片，或者系统提示“无法定位或读取一个或多个外部参照文件”。这两种情况往往源于同一个问题：缺失外部参照。
一、外部参照的产生原因
外部参照在CAD设计中非常常见，它们可以是dwg/dxf格式的图纸，也可以是png/jpg等格式的图片。使用外部参照的主要目的是为了方便设计和增强细节表达。
1、方便设计：例如，绘制一个通用的图框，之后无论绘制何种图纸，都可以套用这个图框。通过将图框作为外部参照插入，就无需每次绘图都重新绘制图框。
2、增强细节表达：在景观设计图中，为了更清晰地表达设计细节，如具体是哪种树木，可以直接将该树木的图片作为外部参照插入，使设计意图更加直观明了。
二、缺失外部参照的原因
外部参照实际上是插入到当前图纸中的另一种文件。因此，缺失外部参照的原因通常是我们没有导入这些被插入的外部参照文件。这可能是由于文件传输不完整、存储路径不一致或软件版本不兼容等原因造成的。
三、解决缺失外部参照的问题
既然缺失外部参照的原因是没有导入相应的文件，那么解决这个问题的方法就是找到并导入这些缺失的外部参照文件。
场景示例1：系统提示缺失外部参照

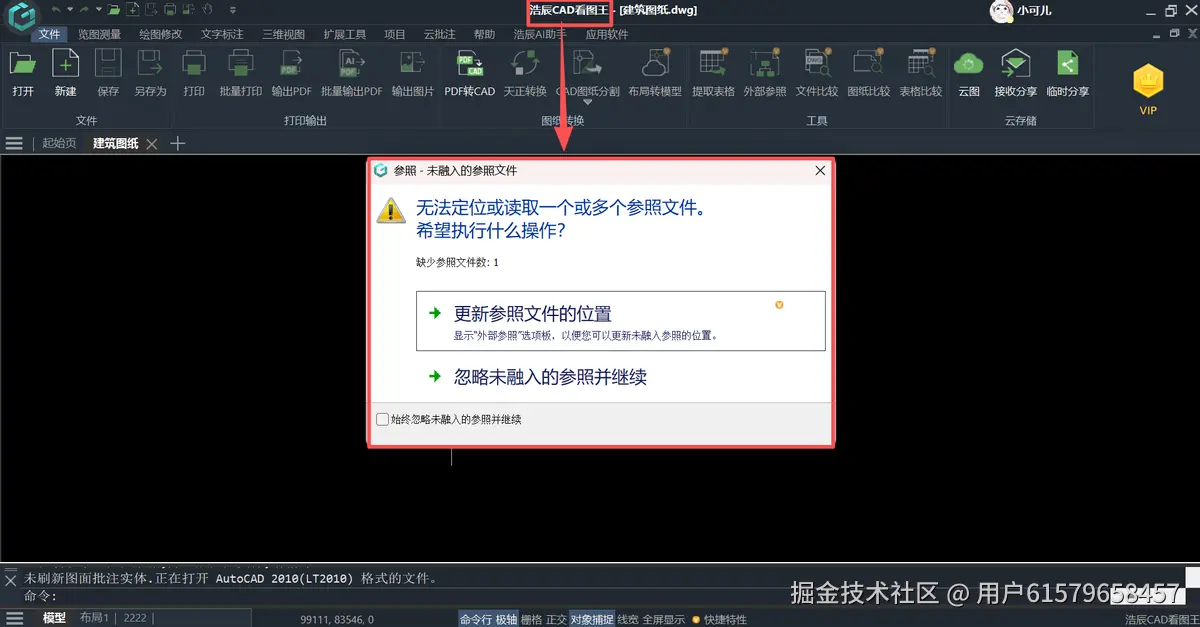

- 问题描述：同事通过微信发送了名为“建筑图纸.dwg”的文件，但打开时浩辰CAD看图王提示“无法定位或读取一个或多个参照文件”。
2、解决步骤：

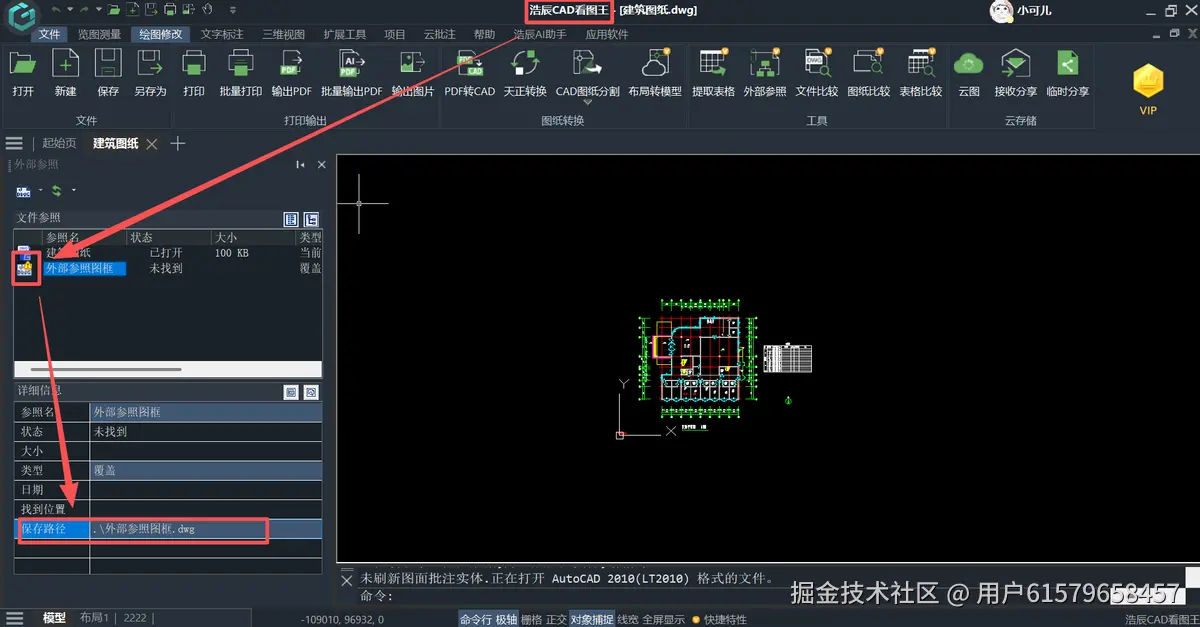

2.1点击弹窗中的“更新参照文件位置”，查看左侧菜单栏中缺失的文件类型和名称（如dwg格式的外部参照图框）。

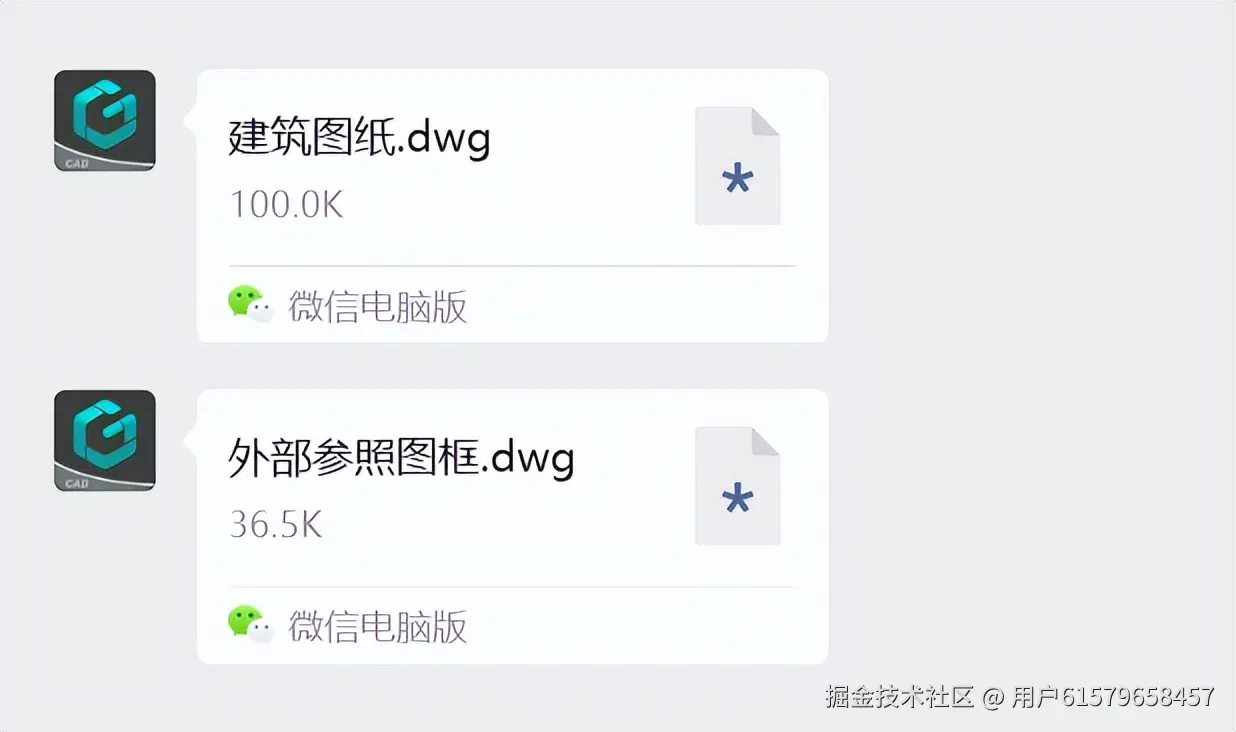

2.2返回微信聊天窗口，确认是否收到了所有相关文件。如果缺失，及时联系同事索要。
2.3将收到的外部参照文件与主图纸保存在同一目录下。

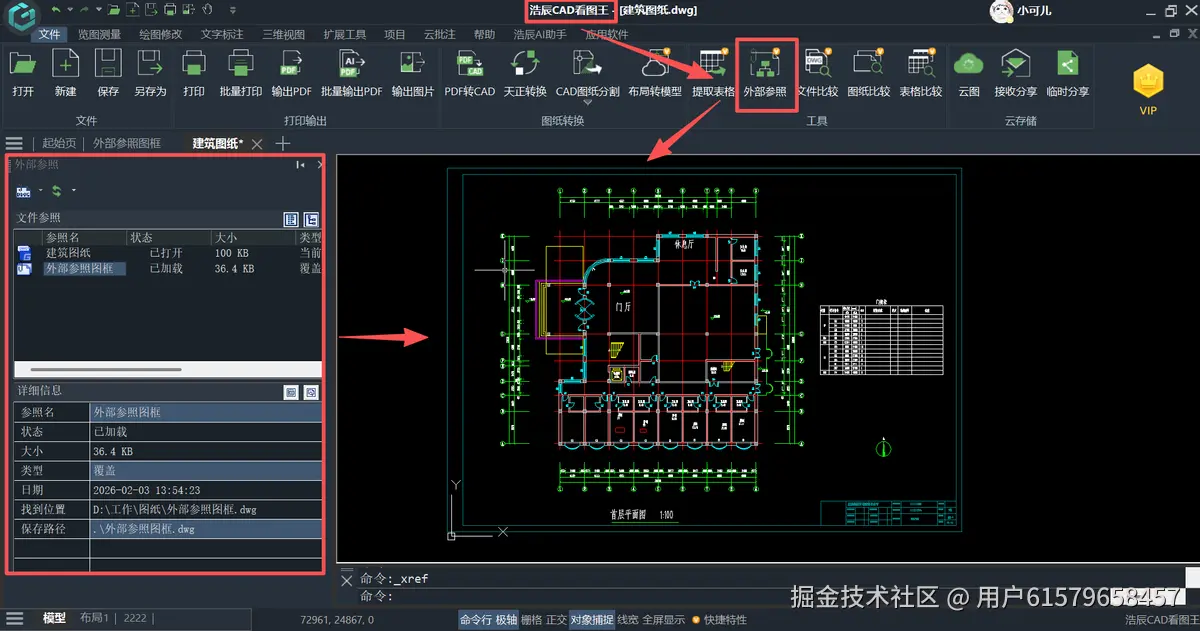

2.4重新打开主图纸，此时外部参照应能自动加载，图纸内容完整显示。
场景示例2：无提示但内容缺失
1、问题描述：同事发来的CAD图纸打开后没有图框，询问后得知图框是以外部参照形式插入的，但打开时并未加载且无任何提示。
2、解决步骤：

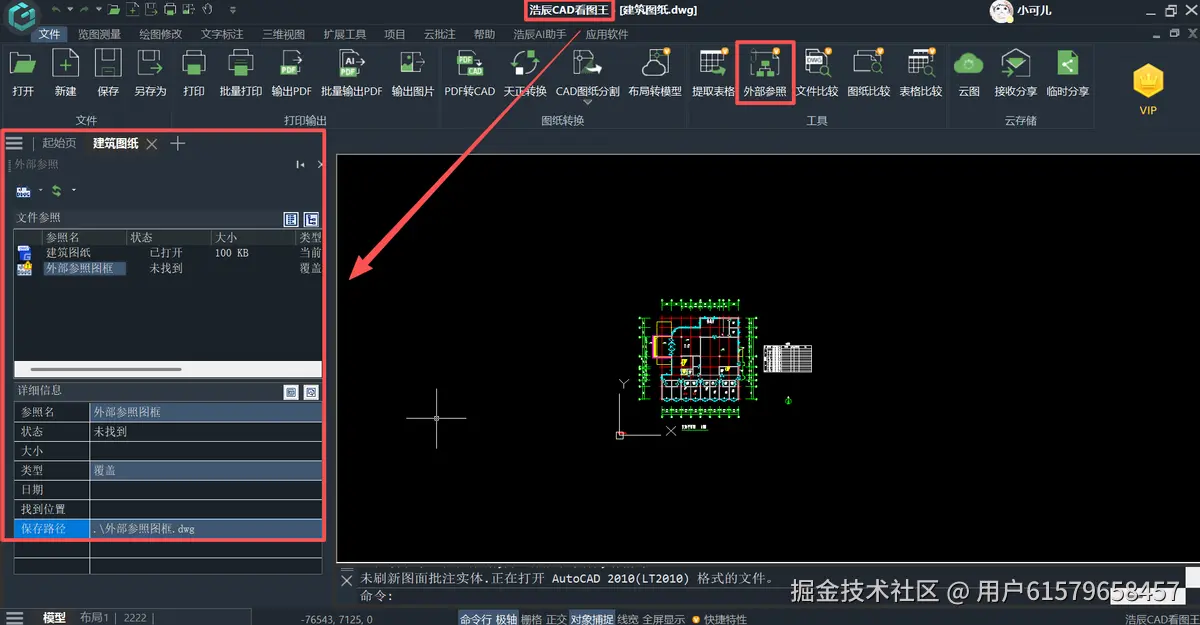

2.1在浩辰CAD看图王中，点击文件菜单栏中的“外部参照”功能。

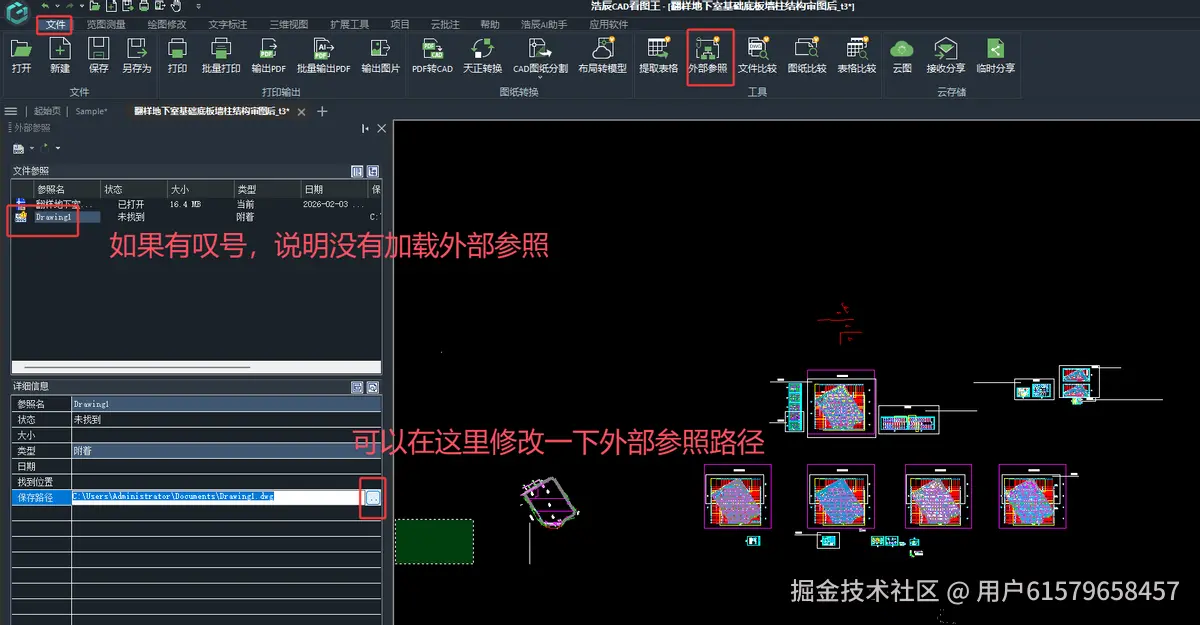

2.2在弹出的外部参照对话框中，查看图纸标识。如果出现感叹号，说明未加载外部参照。
2.3在下方的保存路径处修改外部参照的路径，使其与现有图纸保存在同一路径下。
2.4重新打开图纸，此时外部参照应能正确加载，图纸内容完整显示。
四、使用浩辰CAD看图王的便利功能
浩辰CAD看图王提供了便捷的外部参照管理功能。电脑版以列表形式显示当前图形文件中的外部参照及相关数据信息，包括参照名称、状态、大小、类型、日期和保存路径。用户可以通过鼠标右键进行打开、附着、拆离、重载、卸载、绑定等操作，极大地方便了外部参照的管理和使用。
