一、问题现象：图纸显示不全的常见表现
1、缺少图框、框架图或图片：打开图纸后，部分图形、文字或图片未显示，仅显示空白区域或占位符。
2、系统提示“无法定位外部参照文件”：CAD软件弹出错误弹窗，明确指出缺失外部参照。
3、无提示但内容缺失：部分软件（如浩辰CAD看图王默认设置）可能不主动提示，需手动检查外部参照状态。
4、核心原因：图纸中引用了外部参照文件（如DWG图框、JPG图片等），但当前设备未存储或未正确加载这些文件。
二、外部参照的作用与常见类型
1、设计效率提升
1.1重复使用图框：将通用图框（如A0、A1图纸边框）设为外部参照，避免每张图纸重复绘制。
1.2动态更新：修改外部参照文件后，所有引用该文件的图纸会自动同步更新。
2、增强细节表达
2.1插入图片：景观设计中插入树木、材质的JPG/PNG图片，直观展示设计意图。
2.2引用复杂构件：机械设计中引用标准零件库，减少图纸体积。
3、常见外部参照类型
3.1DWG/DXF：其他CAD图纸文件（如图框、标准件）。
3.2图片格式：JPG、PNG、PDF等（用于贴图或背景）。
3.3点云数据：三维扫描生成的点云文件（用于逆向工程）。
三、外部参照缺失的3大原因
1、文件未完整传输
发送方仅发送主图纸，未附带外部参照文件（如微信传输时漏发）。
文件通过邮件或网盘传输时被压缩包遗漏。
2、存储路径不一致
外部参照文件与主图纸未保存在同一文件夹，导致CAD无法自动定位。
移动设备（如手机、U盘）中文件路径变化，破坏引用关系。
3、软件版本或设置问题
低版本CAD无法读取高版本创建的外部参照。
软件未启用外部参照功能（如浩辰CAD看图王需手动开启提示）。
四、解决方案：分场景操作指南
场景1：打开图纸时弹出错误提示
问题示例：
同事通过微信发送“建筑图纸.dwg”，打开时浩辰CAD看图王提示“无法定位或读取参照文件”。
解决步骤：
确认缺失文件类型：
点击弹窗中的“更新参照文件位置”，查看左侧菜单栏缺失的文件名称（如“外部参照图框.dwg”）。
补全文件并统一路径：
返回微信聊天记录，确认是否漏收文件。若缺失，联系发送方补发。
将主图纸与外部参照文件保存至同一文件夹（如桌面“项目A”文件夹）。
重新加载图纸：
在浩辰CAD看图王中重新打开主图纸，外部参照将自动加载。
图示说明：
错误提示弹窗 → 点击“更新参照文件位置” → 确认缺失文件 → 补全文件并保存至同一路径 → 重新打开图纸。
场景2：无提示但内容缺失（如图框未显示）
问题示例：
同事称已发送图框（外部参照），但打开图纸时图框未显示，且无错误提示。
解决步骤：
手动检查外部参照状态：

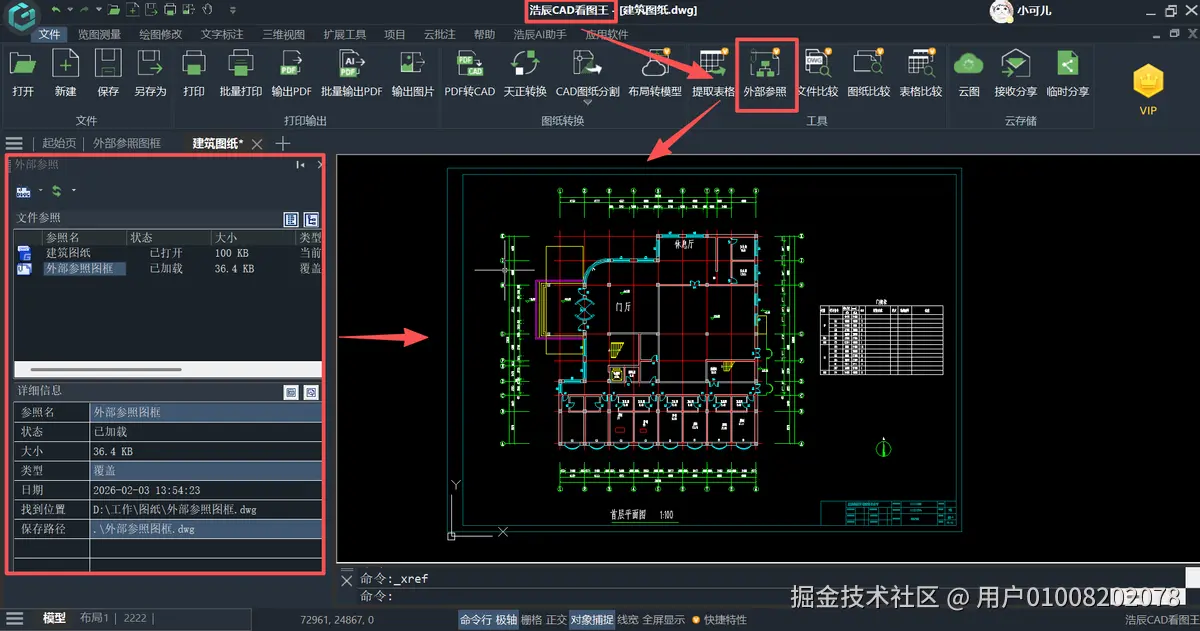

在浩辰CAD看图王中点击菜单栏“外部参照”功能，左侧弹出对话框。
查看参照列表：若文件标识带红色感叹号，说明未加载。
修改保存路径：
在对话框下方找到“保存路径”，点击“浏览”选择外部参照文件的实际位置。
确保路径与主图纸一致（如均指向“项目A”文件夹）。
重载或绑定外部参照：
右键点击未加载的文件，选择“重载”或“绑定”（绑定后外部参照成为图纸的一部分，不再依赖原文件）。
图示说明：
点击“外部参照” → 查看带感叹号的文件 → 修改路径 → 重载或绑定。
场景3：跨设备协作时的路径问题
问题示例：
在办公室电脑打开图纸正常，但将文件拷贝到笔记本或手机后，外部参照缺失。
解决步骤：
云端同步：
将文件上传至云端（如浩辰CAD看图王中我的云图），所有设备通过同一链接访问，保持路径一致。
五、预防措施与工具推荐
发送文件前检查：
使用CAD的“外部参照管理器”确认所有参照文件已加载，并打包发送。
统一文件管理：
建立项目专属文件夹，所有相关文件（主图纸、外部参照、图片）分类存放。
使用专业工具：
浩辰CAD看图王：支持外部参照路径修复、一键打包传输，适合多端协作。 下载链接：yun.gstarcad.com/activity/pr…
六、总结
外部参照是CAD高效设计的核心功能，但缺失问题常因文件传输不完整或路径错误导致。通过补全文件、统一路径、手动检查三步法，可快速解决90%的缺失问题。建议使用浩辰CAD看图王等工具简化操作，并养成“打包发送、云端同步”的习惯，彻底告别图纸显示不全的困扰！
