工业智能制造发展进程中，车间制造过程的远程监测、实时分析与智能管控成为核心需求，数字孪生技术为物理车间与虚拟空间的深度融合提供了技术支撑，而实现车间数据的在线采集、分析计算、可视化展示是数字孪生车间落地的关键。在各类工业开发工具中，LabVIEW 凭借其图形化编程特性、强大的硬件适配能力、丰富的数据分析与可视化功能，成为车间数字孪生远程监测系统开发的核心工具，可无缝衔接数据采集、混合编程分析、三维可视化、Web 远程发布等全流程需求，有效解决车间多源数据实时处理、设备状态远程监控、生产过程可视化等实际问题。
LabVIEW 核心适配性
LabVIEW 以 G 语言为核心，采用图形化编程模式，无需复杂的代码编写，工程师可通过模块化的程序框图快速搭建系统逻辑，大幅降低工业测控系统的开发周期。其内置的 DAQmx 数据采集库可直接对接各类传感器、工业设备的数字化接口，实现车间设备运行参数、环境数据、产品质量检测数据等多源数据的高速、精准采集，适配工业现场的各类采集硬件与通信协议。同时，LabVIEW 支持与 Matlab、Java 等工具的混合编程，弥补了单一工具在复杂算法实现上的短板，且具备完善的 3D 可视化、虚拟仪器搭建及 Web 发布功能，可直接实现监测界面的远程访问，完全匹配数字孪生车间远程监测系统对数据采集、分析、展示、远程交互的全环节要求。
混合编程分析实现
在车间数字孪生系统的分析计算层，针对信号处理、故障诊断、BP 神经网络建模等复杂算法需求，LabVIEW 与 Matlab 的混合编程成为核心实现方式，LabVIEW 主要负责数据采集、流程控制与结果展示，Matlab 则依托其丰富的工具箱完成复杂的数值计算与算法建模，二者优势互补，提升系统的分析能力。
一是通过 Matlab Script 节点实现直接调用，LabVIEW 作为控制器，将采集到的车间设备振动、温度、加工工艺参数等实时数据传入 Script 节点，直接调用 Matlab 的信号处理、神经网络工具箱，完成数据的时域 / 频域分析、故障特征提取、设备健康状态预测等计算，计算结果回传至 LabVIEW 进行后续处理，该方式编程简便，可快速实现各类算法的集成，无需对算法进行二次开发。
二是基于 G 语言完成神经网络算法移植，先在 Matlab 中训练出最优的 BP 神经网络模型，提取模型的权值矩阵、偏置向量及激活函数等核心参数，再利用 LabVIEW 的矩阵运算函数，通过 G 语言编程实现神经网络的计算逻辑，该方式可脱离 Matlab 运行环境，大幅提升系统的运算速度，避免循环计算中频繁调用外部工具造成的资源消耗，适用于车间实时性要求较高的在线分析场景。
两种混合编程方式均可在 LabVIEW 中灵活实现，工程师可根据车间分析需求的实时性、算法复杂度选择适配方案，为数字孪生系统提供精准的数据分析支撑。
多维可视化构建
数字孪生的核心是物理车间的虚拟镜像还原，LabVIEW 通过多种可视化手段，实现车间数据、设备状态、生产过程的多维虚拟展示，完成物理层与虚拟层的精准映射。

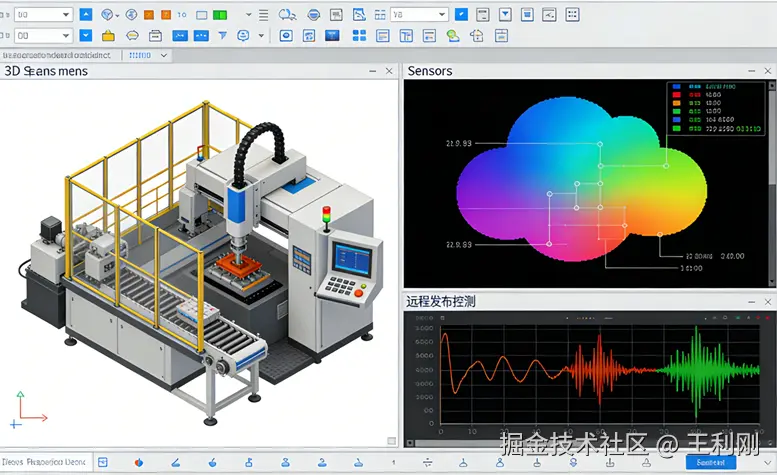

其一为传感器数据映射可视化，利用 LabVIEW 的 3D Sensor Mapping 功能，将 SolidWorks、AutoCAD 等软件构建的车间设备三维模型以 VRML、STL 格式导入，将采集到的设备温度、压力、振动等传感器数据以云图形式直接映射在设备三维模型上，实现多通道数据的直观展示，便于快速定位设备异常监测点，同时简化传感器故障排查流程。
其二为 3D 模型装配驱动可视化，针对车间设备的运动状态监测，在 LabVIEW 中搭建设备的 3D 场景，定义设备各部件的父子关系与运动约束，将实时采集的设备位姿数据经野值剔除、插值补点、坐标转换等预处理后，驱动 3D 模型完成与物理设备同步的运动展示，精准还原数控弯管机、焊接机等设备的加工动作，实现设备运行状态的动态虚拟监测。
其三为数据图表可视化，LabVIEW 的前面板可灵活搭建各类虚拟仪器面板，通过波形图、柱状图、仪表盘等控件，实时展示车间生产的工艺参数、产品质量数据、能耗数据等，面板支持自定义布局，贴合工业工程师的操作习惯，实现数据的直观呈现。
远程 Web 发布部署
为实现车间数字孪生监测系统的远程访问，LabVIEW 提供了完善的 Web 发布功能，可将搭建好的虚拟仪器面板、3D 可视化界面快速发布为 Web 页面，支持通过浏览器进行远程访问与操作，匹配数字孪生远程监测的核心需求。
在发布过程中，针对 3D 模型展示的兼容性问题，通过 LabVIEW 的三维图片转二维图片调用节点，将 3D 可视化内容转换为浏览器可直接渲染的图像格式，避免因插件问题导致的展示异常。同时，可通过 HTML 的 iframe 标签将 LabVIEW 发布的 Web 页面嵌入到车间系统的 Web 平台中，实现与其他功能模块的无缝集成；也可通过远程面板技术，让授权用户在浏览器中直接操控 LabVIEW 的虚拟仪器，实现远程的参数设置、数据分析指令下发等交互操作。
发布后的 Web 页面依托车间局域网实现数据传输，保证设备状态、生产数据的实时更新，工程师可在异地完成对车间生产过程的远程监测，无需现场值守，有效解决了恶劣作业环境、跨区域管理等场景下的监测需求。
数据交互与安全管控
LabVIEW 在系统中承担着数据枢纽的作用，通过 TCP/IP、OPC 等工业通信协议，实现与数据库服务器、Web 服务器的无缝数据交互，将采集到的实时数据、分析结果快速写入 MySQL、SQL Server 等数据库，同时可从数据库中调取历史数据进行趋势分析、故障溯源，为数字孪生系统的数据分析层、应用层提供稳定的数据支撑。
在数据安全方面，LabVIEW 可对接系统的用户权限管理模块，对远程访问的用户进行身份认证，不同权限用户仅能查看、操作对应范围的监测界面与数据；同时，LabVIEW 的数据流编程模式可有效避免数据传输中的丢失与错乱，结合车间内网的物理隔离，进一步保障车间生产数据、设备参数的传输与存储安全，满足工业现场的数据管理要求。
系统应用与优势
基于 LabVIEW 构建的车间数字孪生远程监测系统，已在管件加工等离散制造车间实现落地应用，系统可实时采集车间各类加工设备、环境、产品质量数据，通过混合编程完成设备故障诊断、生产质量预测，借助 3D 可视化实现物理车间的虚拟镜像还原，同时支持多终端的 Web 远程访问，实现车间生产过程的透明化、智能化管控。
相较于传统的监测系统，基于 LabVIEW 的开发方案具备三大核心优势：一是开发效率高，图形化编程与模块化设计大幅缩短系统开发与调试周期，便于工程师根据车间生产需求进行功能迭代与修改；二是硬件适配性强，可直接对接工业现场的各类传感器、设备，无需额外的硬件适配开发；三是系统集成度高，集数据采集、分析计算、可视化展示、远程发布于一体，无需借助多种工具进行跨平台集成，降低了系统的维护成本与运行故障率。
