01串口及虚拟化需求背景
串行接口（简称串口）是采用串行通信协议的扩展接口，核心功能为数据传输，包括操作系统启动日志输出、故障信息上报及用户操作指令下发等场景。硬件层面，多数控制器板载UART（通用异步收发器）数量通常仅1个，且部分服务器主板未对外开放串口，需通过主板针脚或USB-转-串口转换器引出。在多操作系统的嵌入式实时虚拟机场景中，ZVM及各客户OS均需独立串口用于调试，物理串口数量不足的问题尤为突出，因此串口虚拟化功能的开发具有重要工程意义。
ZVM串口虚拟化技术本质是基于物理串口的资源复用方案，通过在有限物理串口硬件基础上，为各客户OS模拟出与真实硬件串口功能一致的虚拟串口。ZVM作为核心控制层，构建数据中转机制，按需建立客户OS与物理串口间的数据传输通路，实现多客户OS对单一物理串口的高效共享，无需额外配置即可保障各OS间的操作隔离。
02核心技术机制：模拟与转发
ZVM 串口虚拟化依赖“模拟”与“转发”两大机制的协同，确保客户 OS 在无需感知差异的情况下稳定运行。
（一）模拟机制
模拟机制的核心是ZVM对物理串口的功能仿真，通过精准拦截客户OS对串口寄存器的所有操作，模拟物理串口的响应行为，使客户OS无法感知虚拟串口与物理串口的差异。

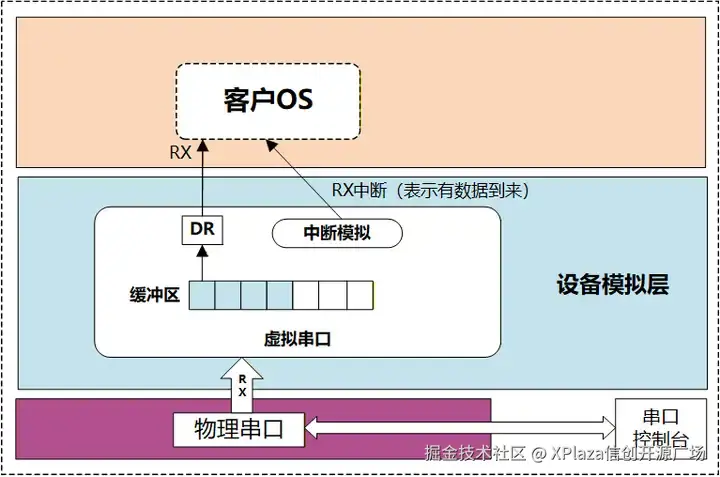

RX 数据接收： ZVM先缓存物理串口接收的数据流，待数据达到预设阈值后，主动向客户OS发送“数据就绪”中断信号。客户OS响应中断并执行读操作时，ZVM直接将缓存数据传输至客户OS，全程模拟物理串口的数据接收流程，如图1所示。
图1. RX 模拟示意图
TX 数据发送： 客户OS下发的发送数据会被ZVM实时拦截并缓存，随后ZVM向客户OS返回“发送成功”的反馈信号，保障客户OS可连续发起数据发送操作。缓存完成后，ZVM再通过物理串口将数据转发至目标设备，实现发送流程的透明化仿真，如图2所示。
图2. TX 模拟示意图
（二）转发机制
转发机制基于物理资源分时复用思想，由ZVM统一掌控物理串口的访问权限，根据用户指令实现物理串口与目标客户OS的动态连接与断开。
