液压马达作为液压系统核心执行元件，其转速、转矩、压力、流量等性能参数的精准检测是产品质量验证的关键环节。传统测试方式存在模拟量采集通道不足、数据交互滞后、参数管控效率低等问题，难以满足多型号液压马达的跑合试验与性能测试需求。基于此，依托 LabVIEW 的图形化编程优势，结合数据采集卡搭建液压马达测试系统，实现试验过程中关键参数的实时采集、器件闭环控制、数据存储分析及报表生成，解决传统测试系统的技术痛点，提升液压马达测试的自动化与精准化水平。
硬件整体架构
系统硬件以数据采集卡为核心，搭配各类变送器、信号隔离器组成信号采集链路，同时与 PLC 协同实现现场器件的控制与多源信号的融合采集，硬件架构遵循 “信号采集 - 转换 - 隔离 - 传输” 的设计逻辑，保障信号的准确性与稳定性。
系统采用研华 USB-4704 数据采集卡完成模拟量信号采集，该采集卡支持 8 路单端或 4 路差分模拟量输入，14 位 A/D 转换精度与 48kHz 采样率可满足液压马达测试的实时性要求，工作温度覆盖 060℃，适配工业现场环境。变送器选用压力、流量、温度三类电流型变送器，输出 420mA 标准信号，在检测区间内具备良好线性度，有效减少信号采集过程中的失真问题。
信号隔离器选用带 AV 转换功能的 GLZH22-A-V 型，一方面实现变送器与采集卡之间的电气隔离，避免工业现场地环路干扰，另一方面完成 420mA 电流信号到 010V 电压信号的转换，匹配采集卡输入要求。硬件接线采用单端输入方式，将回油流量、泄露流量、补油压力等 7 路测试信号接入采集卡 0~6 通道，同时采取 GND 接地、信号线屏蔽、磁环安装等抗干扰措施，进一步提升信号传输稳定性。
上位机与 PLC 之间通过 OPC 通信协议实现数据交互，解决多模块通信通道不足的问题，保障现场比例阀、开关器件的实时控制与数字量、模拟量信号的同步采集。
LabVIEW 软件设计
LabVIEW 作为系统软件核心开发平台，凭借其图形化编程、模块化设计、丰富的硬件驱动及数据处理函数库，实现试验全流程的软件管控，整体软件分为主程序与子程序，功能模块相互独立且可灵活调用，适配不同型号液压马达的测试需求。软件设计前完成研华 DAQ XNavi 驱动的安装，LabVIEW 可直接调用采集卡相关函数，通过创建通道函数配置信号范围、采样通道，采样时钟函数设定采样频率与缓冲区大小，读取数据函数配置每通道采样数，实现采集卡的快速适配与参数化设置。
数据库参数设置
针对不同型号液压马达测试参数差异的问题，在 LabVIEW 中搭建基于 Microsoft Access 的试验参数数据库，实现转速目标值、主泵加载压力、排量比、减速比等参数的统一存储与管理。通过 LabVIEW 的 Database 互联接口模块，编写 SQL 语句实现数据库的增、删、改、查操作，采用数据库链接方式替代直接导入，减少磁盘空间占用，提升参数调用效率。测试时可根据液压马达型号快速查询并调用预设参数，无需手动重复配置，大幅提升试验效率。
传感器标定功能
利用 LabVIEW 编写标定子 VI，基于线性标定算法实现采集信号的物理量转换。由于系统所选用的变送器均具备良好线性度，采用线性拟合公式将采集卡的数字量转换为实际物理量，公式为y=x2−x1y2−y1⋅x+y1，其中y2、y1为物理量上下限，x2、x1为数字量上下限，x为采集值，y为实际值。标定子 VI 独立封装，可根据变送器型号灵活修改量程参数，调用后直接嵌入主程序，实现压力、流量、温度等信号的实时标定，保障采集数据的准确性。
数据采集与显示
数据采集与显示是系统核心功能，通过 LabVIEW 构建主 VI 实现与 PLC、数据采集卡的双向通信，同步采集现场模拟量与数字量信号，同时向 PLC 发送控制指令，实现比例阀、变频调速器等器件的实时控制。

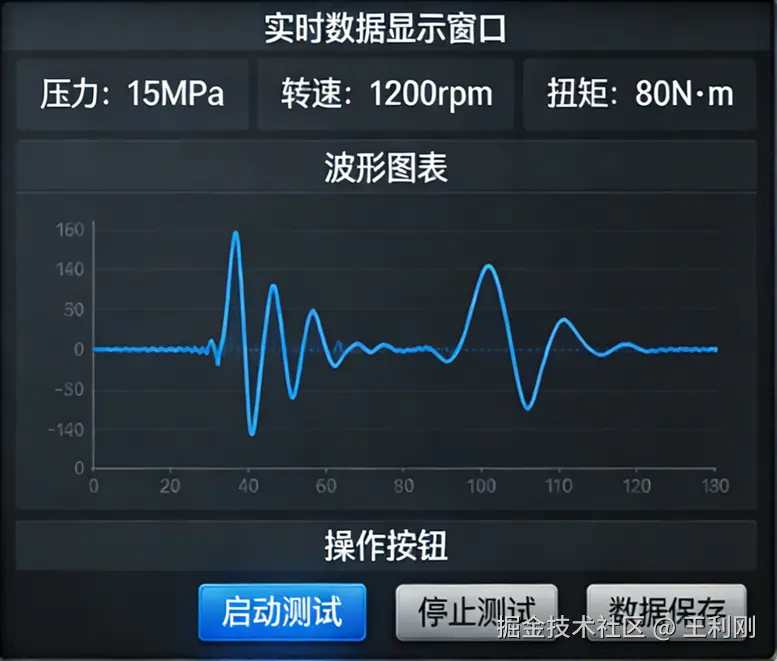

LabVIEW 的前面板设计为可视化操作界面，模拟工业现场测试面板，实时显示液压马达的转速、转矩、回油流量、补油压力、泄漏温度等关键参数，同时设计马达正反转、加载控制、冷却控制等操作按钮，实现试验过程的手动与自动控制切换。后台通过循环采集函数实现数据的连续采集，利用波形图表控件将压力、流量等参数以时域波形形式实时展示，直观反映参数变化趋势，便于测试人员及时判断液压马达运行状态。
报表生成功能
基于 LabVIEW 的 Excel 相关函数，实现采集数据的自动化报表生成与存储。利用 “Excel Get Last Row.vi” 函数定位 Excel 表格最后一行数据位置，将实时采集的试验参数、时间戳、液压马达型号等信息按预设格式写入表格，实现数据的连续记录。报表支持按试验批次、产品型号进行分类存储，可直接导出为 Excel 文件，具备数据查询、筛选功能，满足试验数据的后期分析与归档需求。
系统试验验证
搭建试验平台后，对多款不同型号的液压马达开展全流程测试，依次完成正向速度跑合、正向压力跑合、反向速度跑合、反向压力跑合及高低速性能测试等试验项目。测试过程中，通过 LabVIEW 界面实时监控各项参数，记录采集数据与波形变化，验证系统的稳定性与精准性。
试验结果显示，系统采集的压力、流量、转速等参数波形平稳，无明显干扰失真，重复检测数据偏差在允许范围内，具备良好的重复性；数据库参数调用准确，传感器标定无明显误差，报表生成完整，可精准记录试验全过程数据；PLC 与采集卡的协同控制响应及时，比例阀、变频调速器等器件的控制精度满足试验要求，整体系统运行稳定，达到设计预期。
系统应用优势
基于 LabVIEW 的液压马达测试系统充分发挥了 LabVIEW 平台的技术优势，图形化编程方式降低了系统开发与调试难度，工程师无需编写大量代码，通过模块拖拽与连线即可实现功能开发，大幅缩短开发周期；模块化的程序设计使系统具备良好的扩展性，可根据测试需求新增传感器标定、数据分析等功能模块，适配不同类型液压元件的测试；LabVIEW 丰富的硬件驱动与通信函数库，实现了与数据采集卡、PLC、数据库、Excel 的无缝对接，保障了系统的兼容性与集成性。
同时，系统将数据采集、实时控制、数据存储、报表生成功能集成为一体，实现了液压马达测试的自动化与信息化，测试人员可通过上位机完成试验全流程操作，减少人工干预，提升测试效率；实时的波形显示与数据记录为液压马达的质量分析提供了精准的数据支撑，便于快速定位产品性能问题，同时完整的试验报表为产品溯源提供了数据依据。
