31. 报警电路

31.报警电路

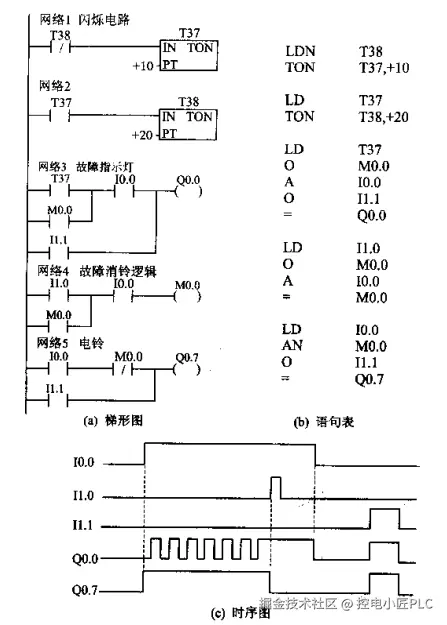

理解图中PLC的标准报警电路，需要从输入/输出定义、梯形图逻辑、时序图三个维度拆解，核心是理解“闪烁报警→消铃变常亮→试灯/试铃”的完整流程。

（图片摘自《现代电气控制及PLC应用技术》(王永华)）

一、输入/输出信号定义

信号类型	地址	说明
输入	I0.0	故障信号（故障发生时接通）
输入	I1.0	消铃按钮（按下后停止闪烁，灯常亮）
输入	I1.1	试灯/试铃按钮（测试用，按下后模拟故障）
输出	Q0.0	报警指示灯
输出	Q0.7	报警电铃

二、梯形图逻辑拆解

电路分为闪烁脉冲生成、故障保持（M0.0自锁）、报警灯控制、报警铃控制四个部分。

1. 网络1、网络2：生成闪烁脉冲（T37、T38）

• T37：接通延时定时器（TON），设定值 PT=10（假设时基100ms，即定时1s）。
• T38：接通延时定时器（TON），设定值 PT=20（定时2s）。
• 逻辑互锁形成周期脉冲：
• • T37 计时1s → 常开触点闭合 → 启动 T38；
  • T38 计时2s → 常闭触点断开 → T37 断电复位；
  • T37 复位 → 常开触点断开 → T38 断电复位；
  • T38 复位 → 常闭触点闭合 → T37 再次启动。
  • 最终，T37 输出周期3s（1s高电平+2s低电平）的方波，作为“闪烁信号”。

2. 网络3：故障保持（M0.0自锁）+ 报警灯控制

• M0.0自锁
• • 触发条件：I1.0接通 → M0.0 得电；
  • 自锁逻辑：M0.0常开触点并联在触发条件后，保持 M0.0 持续得电（即使故障消失或试灯松开，只要未消铃，故障状态仍保持）。
• 报警灯Q0.0控制：

逻辑为 (M0.0 OR T37) AND I1.0（但结合实际时序，应为 M0.0 AND T37 AND I1.0，即故障保持+闪烁脉冲+未消铃 共同控制）。

• • 当 M0.0=ON（有故障/试灯）、T37=ON（闪烁脉冲高电平）、I1.0=ON（未消铃）→ Q0.0 得电（灯亮）；
  • 当 T37=OFF（闪烁脉冲低电平）→ Q0.0 失电（灯灭）；
  • 因此，Q0.0 跟随 T37 脉冲闪烁。

3. 网络4：消铃按钮逻辑（M0.0保持，但报警模式切换）

• 当 I1.0（消铃）按下 → M0.0得电（辅助逻辑，确保 M0.0 保持，但后续报警灯/铃逻辑切换）。

4. 网络5：报警铃Q0.7控制

• 逻辑为 (I0.0 OR I1.1) AND NOT (I1.0 OR Q0.7)（或简化为 I0.0 OR I1.1且未消铃、铃未响时）。
• 当 I0.0=ON（故障）或 I1.1=ON（试铃）、I1.0=OFF（未消铃）、Q0.7=OFF（铃未响）→ Q0.7 得电（铃响）；
• 铃响后，Q0.7常开触点闭合 → 自锁，保持响铃；若按下消铃（I1.0=ON），则切断铃声。

三、时序图验证

• I0.0：故障信号，上升沿触发；
• I1.1：试灯按钮，上升沿触发（模拟故障）；
• I1.0：消铃按钮，上升沿按下（停止闪烁，灯常亮）；
• Q0.0：报警灯，跟随 T37 脉冲闪烁（周期3s），消铃后变为常亮；
• Q0.7：报警铃，故障/试铃时响铃，消铃后停止。

四、核心功能总结

1. 故障报警：故障（I0.0）或试灯（I1.1）触发 → 报警灯（Q0.0）闪烁、报警铃（Q0.7）响铃。
2. 消铃操作：按下消铃（I1.0）→ 报警灯停止闪烁（变为常亮）、报警铃停止响铃，但故障状态（M0.0）仍保持。
3. 试灯/试铃：按下试灯（I1.1）→ 模拟故障，测试报警灯/铃是否正常。
