WPF + ScottPlot 5 工业实时监控中的坐标轴精度与自定义刻度攻略

前言

在调试电力监测系统的数据可视化模块时， encountered 一个极具代表性的问题：尽管底层测量精度高达 0.001A，但图表坐标轴上显示的数值却是"1.2000000476837158"这样冗长且无意义的浮点数。更为尴尬的是，Y轴标签仅标注了"电流"，却未明确单位是安培还是毫安，导致用户困惑不已。

这种现象在工业测量软件开发中屡见不鲜。开发团队往往在数据采集、实时通信和算法优化上投入巨大精力，最终却卡在"如何让图表显示得更专业"这一看似简单的环节。

虽然 ScottPlot 5 具备强悍的渲染性能，但其默认配置并未针对工业场景进行优化——温度需要保留几位小数？压力单位该用 MPa 还是 kPa？时间轴如何匹配设备运行班次？这些问题若处理不当，将直接影响数据的可读性与决策的准确性。

本文将深入探讨工业场景下坐标轴配置的痛点，并提供从入门到生产级的三种解决方案，帮助开发者跨越工业软件开发的"最后一公里"。

问题深度剖析

为什么默认配置"不好用"？

工业场景对数据可视化的要求远高于普通科学计算或商业报表，主要体现在以下三大核心痛点：

痛点一：浮点数精度灾难

工业传感器采集的数据多为 float 或 double 类型，经过网络传输和单位换算后，原始数据（如 23.5℃）极易变为 23.500000381。ScottPlot 默认的 ToString() 方法会完整显示所有小数位，导致坐标轴标签密密麻麻全是无效数字。

在某钢铁厂的温度监控项目中，操作工曾因看到此类显示而质疑软件故障。测试表明，当数据点超过 5000 个时，这种显示问题会严重削弱用户对数据可信度的信任，进而影响生产决策。

痛点二：单位缺失引发的业务风险

曾有一起事故报告显示，维护人员误将压力表读数"0.8"理解为 0.8MPa，而实际单位应为 0.8bar，这 0.02MPa 的误差直接导致设备参数设置错误。若图表坐标轴能清晰标注单位，此类低级错误本可完全避免。在工业现场，单位的明确性是安全运行的基石。

痛点三：刻度分布不合理

默认的自动刻度算法侧重于数学上的美观性，却忽视了工业习惯：

• 电流表通常偏好 0.5A、1.0A、1.5A 等整刻度；

• 百分比需显示 0%、25%、50%、75%、100%；

• 时间轴需对应具体班次（如 8:00、16:00、24:00）。

缺乏对这些行业习惯的支持，会导致图表难以被一线人员快速理解。

核心要点解析

在深入解决方案之前，需理清 ScottPlot 5 坐标轴配置的底层逻辑。

坐标轴渲染机制

ScottPlot 5 通过 IAxis 接口管理坐标轴，其核心包含三个层次：

1、Tick 生成器（TickGenerator）：决定刻度的位置分布。

2、标签格式化器（LabelFormatter）：控制刻度文本的显示格式。 3、轴标题配置（AxisLabel）：管理单位说明和轴名称。

这种设计巧妙地将"位置计算"与"文本显示"解耦。然而，默认的 StandardTickGenerator 仅考虑数值美观，完全未顾及工业单位的特殊习惯。

精度控制的三种思路对比

方案	适用场景	复杂度	性能影响
字符串格式化	固定精度需求	⭐	几乎无
自定义 Formatter	动态精度 + 单位	⭐⭐⭐	<5% 开销
继承 TickGenerator	完全自定义刻度	⭐⭐⭐⭐⭐	需优化

解决方案设计

方案一：快速上手——格式化字符串大法

这是最常用且高效的入门方案，适用于 80% 的常规需求。

核心是利用 Label.Format 属性或 LabelFormatter 配置数值格式。

using ScottPlot;
using ScottPlot.WPF;
using System.Windows;

namespace AppScottPlot3
{
    public partial class MainWindow : Window
    {
        public MainWindow()
        {
            InitializeComponent();
            ConfigureBasicPrecision();
        }

        private void ConfigureBasicPrecision()
        {
            myPlot1.Plot.Font.Set("Microsoft YaHei");
            myPlot1.Plot.Axes.Bottom.Label.FontName = "Microsoft YaHei";
            myPlot1.Plot.Axes.Left.Label.FontName = "Microsoft YaHei";

            // 模拟温度传感器数据（带浮点误差）
            double[] time = Generate.Consecutive(100);
            double[] temperature = Generate.RandomWalk(100, offset: 23.5);

            // 添加散点图
            var scatter = myPlot1.Plot.Add.Scatter(time, temperature);
            scatter.LineWidth = 2;
            scatter.Color = Colors.Red;

            // Y 轴配置（温度轴）
            myPlot1.Plot.Axes.Left.Label.Text = "温度 (℃)";
            myPlot1.Plot.Axes.Left.Label.FontSize = 16;

            // 设置 Y 轴刻度格式的正确方法
            var leftAxis = myPlot1.Plot.Axes.Left;
            leftAxis.TickGenerator = new ScottPlot.TickGenerators.NumericAutomatic()
            {
                LabelFormatter = (value) => value.ToString("F2") // 保留 2 位小数
            };

            // X 轴配置（时间轴）
            myPlot1.Plot.Axes.Bottom.Label.Text = "时间 (秒)";
            myPlot1.Plot.Axes.Bottom.Label.FontSize = 16;

            // 设置 X 轴刻度格式
            var bottomAxis = myPlot1.Plot.Axes.Bottom;
            bottomAxis.TickGenerator = new ScottPlot.TickGenerators.NumericAutomatic()
            {
                LabelFormatter = (value) => value.ToString("F0") // 整数显示
            };

            // 刻度标签字体大小优化（适用于触摸屏）
            leftAxis.TickLabelStyle.FontSize = 14;
            bottomAxis.TickLabelStyle.FontSize = 14;

            // 网格线配置
            myPlot1.Plot.Grid.MajorLineColor = Colors.Gray.WithAlpha(0.3);
            myPlot1.Plot.Grid.MajorLineWidth = 1;
            myPlot1.Plot.Grid.MinorLineColor = Colors.Gray.WithAlpha(0.1);
            myPlot1.Plot.Grid.MinorLineWidth = 0.5f;

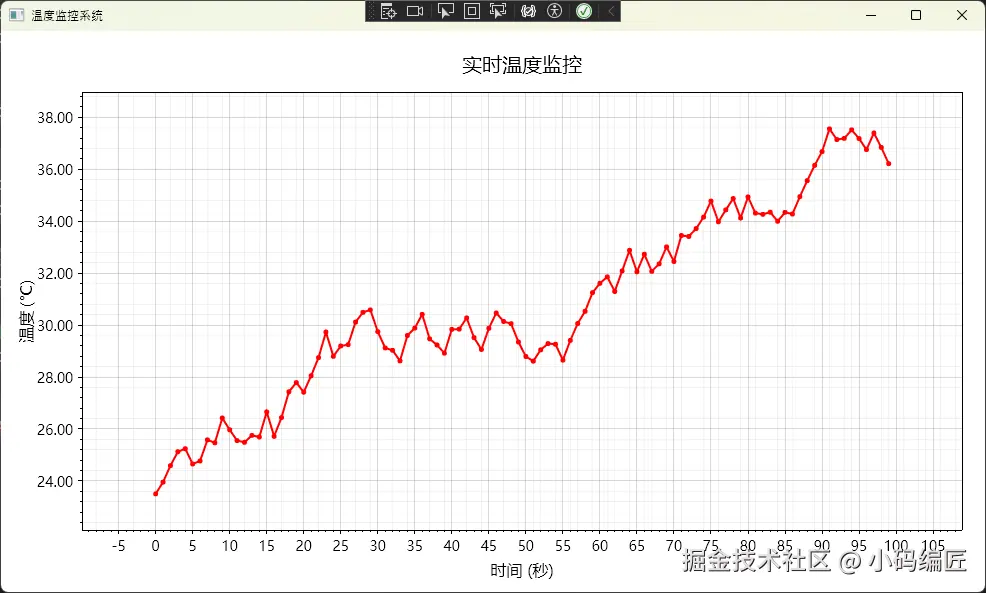

            myPlot1.Plot.Title("实时温度监控", size: 20);

            // 背景颜色
            myPlot1.Plot.FigureBackground.Color = Colors.White;
            myPlot1.Plot.DataBackground.Color = Colors.White;

            // 自动缩放以适应数据
            myPlot1.Plot.Axes.AutoScale();

            // 设置坐标轴范围的边距
            myPlot1.Plot.Axes.Margins(left: 0.1, right: 0.1, bottom: 0.1, top: 0.1);

            // 刷新显示
            myPlot1.Refresh();
        }
    }
}

注意事项：

1、Format 属性使用标准.NET 格式字符串，"F2"表示固定 2 位小数，"E3"表示科学计数法 3 位有效数字。避免使用"0.00"等非规范写法。

2、单位符号需注意转义，例如百分号在部分编辑器中可能需要特殊处理，建议写作"压力 (%)"。

方案二：进阶技巧——自定义标签格式化器

当需要动态调整精度（如数值小于 1 时显示 3 位小数，大于 100 时显示 1 位小数）或添加复杂单位（如"15.3 kW·h"）时，需使用自定义 Formatter。

public class IndustrialAxisConfigurator
{
    /// <summary>
    /// 配置带单位的坐标轴（适配动态精度）
    /// </summary>
    public static void ConfigureDynamicPrecisionAxis(IAxis axis, string unit,
        Func<double, int> precisionSelector)
    {
        axis.Label.Text = $"测量值 ({unit})";
        // ScottPlot 5 中正确的格式化方法
        var numericGenerator = new ScottPlot.TickGenerators.NumericAutomatic();
        numericGenerator.LabelFormatter = (value) =>
        {
            int precision = precisionSelector(value);
            string formatted = value.ToString($"F{precision}");
            return $"{formatted} {unit}";  // 直接在刻度标签上加单位
        };
        axis.TickGenerator = numericGenerator;
    }

    /// <summary>
    /// 工程化的精度选择策略
    /// </summary>
    public static int GetIndustrialPrecision(double value)
    {
        double absValue = Math.Abs(value);
        if (absValue < 1) return 3;     // 小数：0.001 A
        if (absValue < 10) return 2;    // 个位数：9.99 A
        if (absValue < 100) return 1;   // 十位数：99.9 A
        return 0;                       // 百位以上：999 A
    }

    /// <summary>
    /// 温度精度策略
    /// </summary>
    public static int GetTemperaturePrecision(double value)
    {
        return 1; // 温度通常保留 1 位小数
    }

    /// <summary>
    /// 电流精度策略
    /// </summary>
    public static int GetCurrentPrecision(double value)
    {
        double absValue = Math.Abs(value);
        if (absValue < 0.1) return 3;   // mA 级别
        if (absValue < 1) return 2;     // 0.1A 级别
        return 1;                       // A 级别
    }
}

using ScottPlot;
using ScottPlot.WPF;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Windows;

namespace AppScottPlot3
{
    public partial class Window1 : Window
    {
        // 实时数据存储
        private List<double> timeData;
        private List<double> powerData;
        private ScottPlot.Plottables.Scatter scatterPlot;
        private Random random;
        private double currentTime;
        private System.Windows.Threading.DispatcherTimer updateTimer;

        // 数据管理配置
        private const int MaxDataPoints = 100; // 最大显示数据点数
        private const double UpdateInterval = 0.5; // 更新间隔（秒）
        private double baseValue = 5.2; // 基础功率值
        private double lastValue = 5.2; // 上一次的值（用于随机漫步）

        public Window1()
        {
            InitializeComponent();
            myPlot1.Plot.Font.Set("Microsoft YaHei");
            myPlot1.Plot.Axes.Bottom.Label.FontName = "Microsoft YaHei";
            myPlot1.Plot.Axes.Left.Label.FontName = "Microsoft YaHei";
            this.Loaded += Window1_Loaded;
        }

        private void Window1_Loaded(object sender, RoutedEventArgs e)
        {
            SetupPowerMonitoring();
            SimulateRealTimeUpdate();
        }

        private void SetupPowerMonitoring()
        {
            try
            {
                // 初始化数据容器
                timeData = new List<double>();
                powerData = new List<double>();
                random = new Random();
                currentTime = 0;

                // 清除现有内容
                myPlot1.Plot.Clear();

                // 生成初始数据
                GenerateInitialData();

                // 创建散点图
                scatterPlot = myPlot1.Plot.Add.Scatter(timeData.ToArray(), powerData.ToArray());
                scatterPlot.LineWidth = 2;
                scatterPlot.Color = Colors.Blue;
                scatterPlot.MarkerSize = 0; // 只显示线条

                // 应用动态精度配置到 Y 轴
                IndustrialAxisConfigurator.ConfigureDynamicPrecisionAxis(
                    myPlot1.Plot.Axes.Left,
                    "kW",
                    IndustrialAxisConfigurator.GetIndustrialPrecision
                );

                // X 轴配置
                myPlot1.Plot.Axes.Bottom.Label.Text = "运行时间 (分钟)";
                myPlot1.Plot.Axes.Bottom.Label.FontSize = 14;

                // X 轴格式化
                var bottomNumericGenerator = new ScottPlot.TickGenerators.NumericAutomatic();
                bottomNumericGenerator.LabelFormatter = (value) => value.ToString("F1");
                myPlot1.Plot.Axes.Bottom.TickGenerator = bottomNumericGenerator;

                // 图表标题

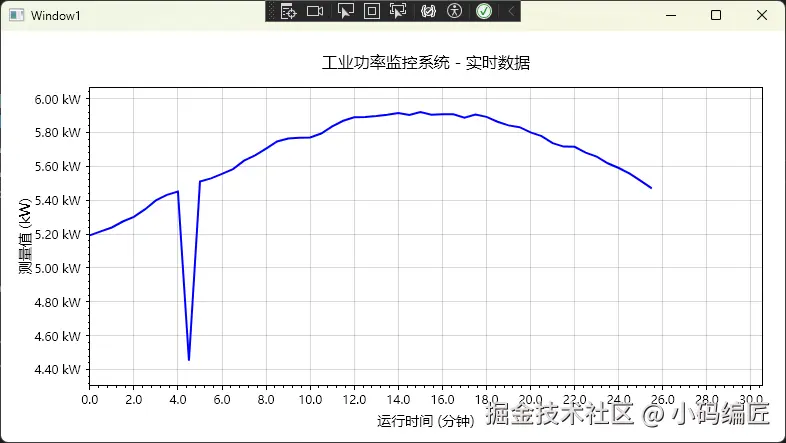

                myPlot1.Plot.Title("工业功率监控系统 - 实时数据");

                // 网格线
                myPlot1.Plot.Grid.MajorLineColor = Colors.Gray.WithAlpha(0.3);
                myPlot1.Plot.Grid.MajorLineWidth = 1;

                // 背景
                myPlot1.Plot.FigureBackground.Color = Colors.White;
                myPlot1.Plot.DataBackground.Color = Colors.White;

                // 字体大小优化
                myPlot1.Plot.Axes.Left.TickLabelStyle.FontSize = 12;
                myPlot1.Plot.Axes.Bottom.TickLabelStyle.FontSize = 12;
                myPlot1.Plot.Axes.Left.Label.FontSize = 14;

                // 设置初始显示范围
                SetInitialAxisRanges();

                // 刷新显示
                myPlot1.Refresh();
                Console.WriteLine("功率监控图表配置完成");
            }
            catch (Exception ex)
            {
                MessageBox.Show($"配置图表时出错：{ex.Message}", "错误", MessageBoxButton.OK, MessageBoxImage.Error);
            }
        }

        /// <summary>
        /// 生成初始数据
        /// </summary>
        private void GenerateInitialData()
        {
            // 生成前 20 个数据点作为初始数据
            for (int i = 0; i < 20; i++)
            {
                timeData.Add(currentTime);
                powerData.Add(GenerateNextPowerValue());
                currentTime += UpdateInterval;
            }
        }

        /// <summary>
        /// 设置初始坐标轴范围
        /// </summary>
        private void SetInitialAxisRanges()
        {
            if (powerData.Count > 0)
            {
                double minPower = powerData.Min() - 1;
                double maxPower = powerData.Max() + 1;
                double timeRange = MaxDataPoints * UpdateInterval;
                myPlot1.Plot.Axes.SetLimits(
                    left: -timeRange * 0.1,
                    right: timeRange,
                    bottom: minPower,
                    top: maxPower
                );
            }
        }

        /// <summary>
        /// 模拟实时数据更新
        /// </summary>
        private void SimulateRealTimeUpdate()
        {
            updateTimer = new System.Windows.Threading.DispatcherTimer();
            updateTimer.Interval = TimeSpan.FromSeconds(UpdateInterval);
            updateTimer.Tick += UpdateTimer_Tick;
            updateTimer.Start();
            Console.WriteLine($"实时更新已启动，更新间隔：{UpdateInterval}秒");
        }

        private void UpdateTimer_Tick(object sender, EventArgs e)
        {
            try
            {
                // 添加新数据点
                AddNewDataPoint();
                // 限制数据点数量
                LimitDataPoints();
                // 更新图表数据
                UpdatePlotData();
                // 动态调整坐标轴范围
                UpdateAxisRanges();
                // 刷新显示
                myPlot1.Refresh();

                // 输出调试信息（可选）
                if (timeData.Count % 10 == 0) // 每 10 个点输出一次
                {
                    Console.WriteLine($"数据点数：{timeData.Count}, 当前时间：{currentTime:F1}, 当前功率：{powerData.LastOrDefault():F2} kW");
                }
            }
            catch (Exception ex)
            {
                Console.WriteLine($"更新数据时出错：{ex.Message}");
            }
        }

        /// <summary>
        /// 添加新的数据点
        /// </summary>
        private void AddNewDataPoint()
        {
            timeData.Add(currentTime);
            powerData.Add(GenerateNextPowerValue());
            currentTime += UpdateInterval;
        }

        /// <summary>
        /// 生成下一个功率值（模拟真实的工业数据）
        /// </summary>
        private double GenerateNextPowerValue()
        {
            // 随机漫步 + 周期性变化 + 偶发性波动
            double randomWalk = (random.NextDouble() - 0.5) * 0.5;
            double cyclicChange = Math.Sin(currentTime * 0.1) * 0.8;
            double occasionalSpike = random.NextDouble() < 0.02 ? (random.NextDouble() - 0.5) * 3 : 0;
            lastValue += randomWalk;
            double newValue = baseValue + cyclicChange + occasionalSpike + (lastValue - baseValue) * 0.1;
            // 限制在合理范围内
            newValue = Math.Max(0.5, Math.Min(15.0, newValue));
            return newValue;
        }

        /// <summary>
        /// 限制数据点数量（滚动窗口）
        /// </summary>
        private void LimitDataPoints()
        {
            while (timeData.Count > MaxDataPoints)
            {
                timeData.RemoveAt(0);
                powerData.RemoveAt(0);
            }
        }

        /// <summary>
        /// 更新图表数据
        /// </summary>
        private void UpdatePlotData()
        {
            if (scatterPlot != null && timeData.Count > 0)
            {
                // 移除旧的散点图，添加新的
                myPlot1.Plot.Remove(scatterPlot);
                scatterPlot = myPlot1.Plot.Add.Scatter(timeData.ToArray(), powerData.ToArray());
                scatterPlot.LineWidth = 2;
                scatterPlot.Color = Colors.Blue;
                scatterPlot.MarkerSize = 0;
            }
        }

        /// <summary>
        /// 动态更新坐标轴范围
        /// </summary>
        private void UpdateAxisRanges()
        {
            if (timeData.Count > 0 && powerData.Count > 0)
            {
                // X 轴：显示最近的时间窗口
                double timeWindow = MaxDataPoints * UpdateInterval;
                double latestTime = timeData.Last();
                // Y 轴：根据当前数据动态调整
                double minPower = powerData.Min();
                double maxPower = powerData.Max();
                double powerMargin = (maxPower - minPower) * 0.1;
                myPlot1.Plot.Axes.SetLimits(
                    left: Math.Max(0, latestTime - timeWindow),
                    right: latestTime + timeWindow * 0.1,
                    bottom: minPower - powerMargin,
                    top: maxPower + powerMargin
                );
            }
        }

        /// <summary>
        /// 停止实时更新
        /// </summary>
        public void StopRealTimeUpdate()
        {
            updateTimer?.Stop();
            Console.WriteLine("实时更新已停止");
        }

        /// <summary>
        /// 重新开始实时更新
        /// </summary>
        public void StartRealTimeUpdate()
        {
            updateTimer?.Start();
            Console.WriteLine("实时更新已重新启动");
        }

        /// <summary>
        /// 清除所有数据并重新开始
        /// </summary>
        public void ResetData()
        {
            timeData?.Clear();
            powerData?.Clear();
            currentTime = 0;
            lastValue = baseValue;
            myPlot1.Plot.Clear();
            SetupPowerMonitoring();
        }

        // 窗口关闭时清理资源
        protected override void OnClosed(EventArgs e)
        {
            updateTimer?.Stop();
            base.OnClosed(e);
        }
    }
}

注意事项：

1、切勿在 Formatter 中执行复杂计算。曾有案例在 Formatter 中调用数据库查询单位换算关系，导致拖拽图表时界面卡死。Formatter 会被频繁调用（缩放时每帧数十次），必须保证 O(1) 时间复杂度。

2、单位符号的位置需遵循项目规范。欧美习惯"15.3 kW"（空格分隔），而部分国标要求"15.3kW"（无空格）。项目启动前务必与甲方确认。

方案三：工业级方案——完全自定义刻度生成器

针对极端定制化需求（如电流轴必须按 0.5A 间隔、时间轴对齐采样周期、高亮安全区间等），需继承 ITickGenerator 自行实现。

using ScottPlot;
using System;
using System.Collections.Generic;
using System.Linq;

namespace AppScottPlot3
{
    /// <summary>
    /// 工业固定间隔刻度生成器
    /// </summary>
    public class IndustrialFixedIntervalTicks : ITickGenerator
    {
        public double Interval { get; set; }  // 刻度间隔
        public string Unit { get; set; }      // 单位
        public int Precision { get; set; }    // 精度

        public IndustrialFixedIntervalTicks(double interval, string unit, int precision = 1)
        {
            Interval = interval;
            Unit = unit;
            Precision = precision;
            MaxTickCount = 50;
        }

        public Tick[] Ticks { get; set; } = Array.Empty<Tick>();
        public int MaxTickCount { get; set; }

        // 实现带有所有参数的 Regenerate 方法
        public void Regenerate(CoordinateRange range, Edge edge, PixelLength size, Paint paint, LabelStyle labelStyle)
        {
            if (Interval <= 0 || range.Span <= 0)
            {
                Ticks = Array.Empty<Tick>();
                return;
            }

            try
            {
                // 计算刻度范围
                double minTick = Math.Ceiling(range.Min / Interval) * Interval;
                double maxTick = Math.Floor(range.Max / Interval) * Interval;

                // 生成主刻度列表
                List<Tick> majorTicks = new List<Tick>();
                for (double value = minTick; value <= maxTick && majorTicks.Count < MaxTickCount; value += Interval)
                {
                    if (value >= range.Min && value <= range.Max)
                    {
                        string label = FormatTickLabel(value);
                        majorTicks.Add(new Tick(value, label, isMajor: true));
                    }
                }

                // 生成次刻度（如果有足够的空间）
                List<Tick> minorTicks = new List<Tick>();
                if (majorTicks.Count > 0 && majorTicks.Count < MaxTickCount - 10)
                {
                    double minorInterval = Interval / 5.0;
                    double minorStart = Math.Ceiling(range.Min / minorInterval) * minorInterval;
                    for (double value = minorStart;
                         value <= range.Max && (majorTicks.Count + minorTicks.Count) < MaxTickCount;
                         value += minorInterval)
                    {
                        // 检查是否与主刻度重叠
                        bool isNearMajorTick = majorTicks.Any(t => Math.Abs(t.Position - value) < minorInterval * 0.1);
                        if (!isNearMajorTick && value >= range.Min && value <= range.Max)
                        {
                            minorTicks.Add(new Tick(value, string.Empty, isMajor: false));
                        }
                    }
                }

                // 合并并排序所有刻度
                Ticks = majorTicks.Concat(minorTicks).OrderBy(t => t.Position).ToArray();
            }
            catch (Exception ex)
            {
                Console.WriteLine($"生成刻度时出错：{ex.Message}");
                Ticks = Array.Empty<Tick>();
            }
        }

        /// <summary>
        /// 格式化刻度标签
        /// </summary>
        private string FormatTickLabel(double value)
        {
            // 处理接近零的值，避免显示 -0.00
            if (Math.Abs(value) < Math.Pow(10, -Precision))
            {
                value = 0;
            }
            string formatted = value.ToString($"F{Precision}");
            // 如果有单位，添加单位
            if (!string.IsNullOrEmpty(Unit))
            {
                return $"{formatted} {Unit}";
            }
            return formatted;
        }
    }

    /// <summary>
    /// 安全区域温度轴配置器
    /// </summary>
    public class SafetyZoneTemperatureAxis
    {
        public static void Configure(Plot plot, double safeMin, double safeMax)
        {
            var tempAxis = plot.Axes.Left;
            // 使用自定义刻度生成器
            var tickGenerator = new IndustrialFixedIntervalTicks(10, "℃", 1);
            tempAxis.TickGenerator = tickGenerator;
            tempAxis.Label.Text = "炉温";
            tempAxis.Label.FontSize = 14;
        }

        /// <summary>
        /// 在数据添加后更新安全区域
        /// </summary>
        public static void UpdateSafetyZone(Plot plot, double safeMin, double safeMax)
        {
            try
            {
                // 移除现有的安全区域矩形
                var existingRectangles = plot.GetPlottables<ScottPlot.Plottables.Rectangle>().ToList();
                foreach (var rect in existingRectangles)
                {
                    if (IsSafetyZoneRectangle(rect))
                    {
                        plot.Remove(rect);
                    }
                }

                // 获取当前 X 轴范围
                var xRange = plot.Axes.Bottom.Range;
                if (xRange.Span > 0)
                {
                    // 添加新的安全区域
                    var safeZone = plot.Add.Rectangle(xRange.Min, safeMin, xRange.Span, safeMax - safeMin);
                    safeZone.FillStyle.Color = Colors.Green.WithAlpha(0.15);
                    safeZone.LineStyle.Width = 0;
                    // 将安全区域移到背景
                    plot.MoveToBack(safeZone);
                }
            }
            catch (Exception ex)
            {
                Console.WriteLine($"更新安全区域时出错：{ex.Message}");
            }
        }

        private static bool IsSafetyZoneRectangle(ScottPlot.Plottables.Rectangle rect)
        {
            try
            {
                var color = rect.FillStyle.Color;
                return color.R == Colors.Green.R &&
                       color.G == Colors.Green.G &&
                       color.B == Colors.Green.B &&
                       color.A < 100;
            }
            catch
            {
                return false;
            }
        }

        /// <summary>
        /// 添加温度警告线和标签
        /// </summary>
        public static void AddWarningLines(Plot plot, double warningLow, double warningHigh, double alarmLow, double alarmHigh)
        {
            try
            {
                // 获取 X 轴位置用于标签
                var xRange = plot.Axes.Bottom.Range;
                var xPos = xRange.Min + xRange.Span * 0.02;

                // 警告线（橙色虚线）
                if (warningLow > 0)
                {
                    var warningLineLow = plot.Add.HorizontalLine(warningLow);
                    warningLineLow.LineStyle.Color = Colors.Orange;
                    warningLineLow.LineStyle.Width = 2;
                    warningLineLow.LineStyle.Pattern = LinePattern.Dashed;
                    // 添加标签
                    var labelLow = plot.Add.Text($"警告 {warningLow}℃", xPos, warningLow);
                    labelLow.LabelAlignment = Alignment.MiddleLeft;
                    labelLow.LabelFontColor = Colors.Orange;
                    labelLow.LabelFontSize = 9;
                    labelLow.LabelBackgroundColor = Colors.White.WithAlpha(0.8);
                }
                if (warningHigh > 0)
                {
                    var warningLineHigh = plot.Add.HorizontalLine(warningHigh);
                    warningLineHigh.LineStyle.Color = Colors.Orange;
                    warningLineHigh.LineStyle.Width = 2;
                    warningLineHigh.LineStyle.Pattern = LinePattern.Dashed;
                    // 添加标签
                    var labelHigh = plot.Add.Text($"警告 {warningHigh}℃", xPos, warningHigh);
                    labelHigh.LabelAlignment = Alignment.MiddleLeft;
                    labelHigh.LabelFontColor = Colors.Orange;
                    labelHigh.LabelFontSize = 9;
                    labelHigh.LabelBackgroundColor = Colors.White.WithAlpha(0.8);
                }

                // 报警线（红色实线）
                if (alarmLow > 0)
                {
                    var alarmLineLow = plot.Add.HorizontalLine(alarmLow);
                    alarmLineLow.LineStyle.Color = Colors.Red;
                    alarmLineLow.LineStyle.Width = 3;
                    // 添加标签
                    var labelLow = plot.Add.Text($"报警 {alarmLow}℃", xPos, alarmLow);
                    labelLow.LabelAlignment = Alignment.MiddleLeft;
                    labelLow.LabelFontColor = Colors.Red;
                    labelLow.LabelFontSize = 9;
                    labelLow.LabelBold = true;
                    labelLow.LabelBackgroundColor = Colors.White.WithAlpha(0.9);
                }
                if (alarmHigh > 0)
                {
                    var alarmLineHigh = plot.Add.HorizontalLine(alarmHigh);
                    alarmLineHigh.LineStyle.Color = Colors.Red;
                    alarmLineHigh.LineStyle.Width = 3;
                    // 添加标签
                    var labelHigh = plot.Add.Text($"报警 {alarmHigh}℃", xPos, alarmHigh);
                    labelHigh.LabelAlignment = Alignment.MiddleLeft;
                    labelHigh.LabelFontColor = Colors.Red;
                    labelHigh.LabelFontSize = 9;
                    labelHigh.LabelBold = true;
                    labelHigh.LabelBackgroundColor = Colors.White.WithAlpha(0.9);
                }
            }
            catch (Exception ex)
            {
                Console.WriteLine($"添加警告线时出错：{ex.Message}");
            }
        }

        /// <summary>
        /// 添加实时温度状态指示器（修正版）
        /// </summary>
        public static void AddTemperatureStatus(Plot plot, double currentTemp, double safeMin, double safeMax)
        {
            try
            {
                string status;
                Color statusColor;
                if (currentTemp >= safeMin && currentTemp <= safeMax)
                {
                    status = "正常";
                    statusColor = Colors.Green;
                }
                else if (currentTemp < safeMin - 10 || currentTemp > safeMax + 10)
                {
                    status = "报警";
                    statusColor = Colors.Red;
                }
                else
                {
                    status = "警告";
                    statusColor = Colors.Orange;
                }

                var statusText = $"当前温度：{currentTemp:F1}℃ [{status}]";

                // 方法 1：使用坐标轴范围计算位置
                var xRange = plot.Axes.Bottom.Range;
                var yRange = plot.Axes.Left.Range;
                double xPos = xRange.Min + xRange.Span * 0.02; // 左边 2% 位置
                double yPos = yRange.Max - yRange.Span * 0.05; // 顶部 5% 位置

                var statusLabel = plot.Add.Text(statusText, xPos, yPos);
                statusLabel.LabelAlignment = Alignment.UpperLeft;
                statusLabel.LabelFontColor = statusColor;
                statusLabel.LabelFontSize = 12;
                statusLabel.LabelBold = true;
                statusLabel.LabelBackgroundColor = Colors.White.WithAlpha(0.9);
                statusLabel.LabelBorderColor = statusColor;
                statusLabel.LabelBorderWidth = 2;
                statusLabel.LabelPadding = 8;
            }
            catch (Exception ex)
            {
                Console.WriteLine($"添加温度状态时出错：{ex.Message}");
            }
        }

        /// <summary>
        /// 添加温度统计信息面板
        /// </summary>
        public static void AddTemperatureStatsPanel(Plot plot, double[] temperatures)
        {
            if (temperatures == null || temperatures.Length == 0) return;
            try
            {
                double avg = temperatures.Average();
                double max = temperatures.Max();
                double min = temperatures.Min();
                double std = CalculateStandardDeviation(temperatures);

                string statsText = $"温度统计信息:\n" +
                                   $"• 平均值：{avg:F1}℃\n" +
                                   $"• 最高值：{max:F1}℃\n" +
                                   $"• 最低值：{min:F1}℃\n" +
                                   $"• 标准差：{std:F2}℃\n" +
                                   $"• 数据点：{temperatures.Length}";

                // 计算右上角位置
                var xRange = plot.Axes.Bottom.Range;
                var yRange = plot.Axes.Left.Range;
                double xPos = xRange.Max - xRange.Span * 0.02; // 右边 2% 位置
                double yPos = yRange.Max - yRange.Span * 0.05; // 顶部 5% 位置

                var statsLabel = plot.Add.Text(statsText, xPos, yPos);
                statsLabel.LabelAlignment = Alignment.UpperRight;
                statsLabel.LabelFontColor = Colors.Black;
                statsLabel.LabelFontSize = 10;
                statsLabel.LabelBackgroundColor = Colors.LightBlue.WithAlpha(0.9);
                statsLabel.LabelBorderColor = Colors.Gray;
                statsLabel.LabelBorderWidth = 1;
                statsLabel.LabelPadding = 10;
            }
            catch (Exception ex)
            {
                Console.WriteLine($"添加统计面板时出错：{ex.Message}");
            }
        }

        /// <summary>
        /// 添加温度趋势指示器
        /// </summary>
        public static void AddTemperatureTrend(Plot plot, double[] temperatures)
        {
            if (temperatures == null || temperatures.Length < 10) return;
            try
            {
                // 计算最近 10 个点的趋势
                var recentTemps = temperatures.TakeLast(10).ToArray();
                double trend = CalculateTrend(recentTemps);

                string trendText;
                Color trendColor;
                if (Math.Abs(trend) < 0.1)
                {
                    trendText = "→ 稳定";
                    trendColor = Colors.Gray;
                }
                else if (trend > 0)
                {
                    trendText = $"↗ 上升 (+{trend:F2}℃/点)";
                    trendColor = Colors.Red;
                }
                else
                {
                    trendText = $"↘ 下降 ({trend:F2}℃/点)";
                    trendColor = Colors.Blue;
                }

                // 计算中上方位置
                var xRange = plot.Axes.Bottom.Range;
                var yRange = plot.Axes.Left.Range;
                double xPos = xRange.Min + xRange.Span * 0.5; // 中间位置
                double yPos = yRange.Max - yRange.Span * 0.05; // 顶部 5% 位置

                var trendLabel = plot.Add.Text(trendText, xPos, yPos);
                trendLabel.LabelAlignment = Alignment.UpperCenter;
                trendLabel.LabelFontColor = trendColor;
                trendLabel.LabelFontSize = 11;
                trendLabel.LabelBold = true;
                trendLabel.LabelBackgroundColor = Colors.White.WithAlpha(0.9);
                trendLabel.LabelBorderColor = trendColor;
                trendLabel.LabelBorderWidth = 1;
                trendLabel.LabelPadding = 6;
            }
            catch (Exception ex)
            {
                Console.WriteLine($"添加趋势指示器时出错：{ex.Message}");
            }
        }

        private static double CalculateStandardDeviation(double[] values)
        {
            double mean = values.Average();
            double sumOfSquares = values.Sum(v => Math.Pow(v - mean, 2));
            return Math.Sqrt(sumOfSquares / values.Length);
        }

        private static double CalculateTrend(double[] values)
        {
            if (values.Length < 2) return 0;
            // 简单线性回归计算斜率
            double n = values.Length;
            double sumX = 0, sumY = 0, sumXY = 0, sumXX = 0;
            for (int i = 0; i < n; i++)
            {
                sumX += i;
                sumY += values[i];
                sumXY += i * values[i];
                sumXX += i * i;
            }
            return (n * sumXY - sumX * sumY) / (n * sumXX - sumX * sumX);
        }
    }
}

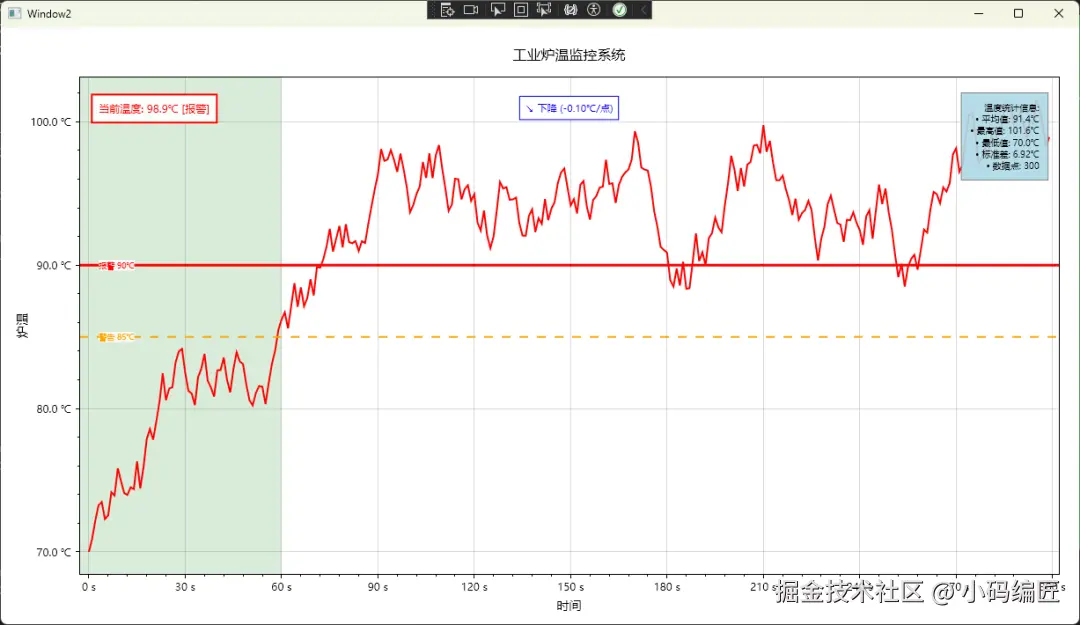

注意事项：

1、Regenerate 方法会被频繁调用。用户每次缩放、平移都会触发该方法。此前曾在其中使用复杂的 LINQ 查询，导致拖动图表时 CPU 占用率飙升至 80%。改为简单的 for 循环后问题得以解决。

2、主次刻度的区分需通过 Tick 的 IsMajor 属性控制。ScottPlot 5 在此部分的文档尚不完善，需参考源码。切记次刻度的 label 应传入空字符串。

3、单位换算需提前完成。避免在生成器中进行临时换算（如 mA 转 A），以免引发精度问题和性能损耗。

总结

通过上述三种方案的实践，我们可以得出以下核心结论：

1、精度控制策略分层：简单场景直接使用 Format 属性，耗时仅需 2 分钟；复杂动态需求采用 LabelFormatter，约需半小时；极致定制化则需继承 ITickGenerator，开发周期约为 1-2 天。原则是优先选用简单方案，避免过度设计。

2、单位标注的工程化原则：轴标题应写明全称加单位（如"反应釜温度 (℃)"），刻度标签可简化为纯数字。除非客户明确要求，否则不建议在每个刻度上都叠加单位，以免造成视觉拥挤。

3、性能优化的黄金法则：在 Formatter 和 Generator 中严禁执行复杂计算。应采用空间换时间的策略（如预计算单位换算表）。实测表明，保持渲染耗时低于 20ms 即可确保流畅的用户体验。

工业软件的开发不仅在于功能的实现，更在于细节的打磨。坐标轴的配置虽属"最后一公里"，却直接关系到系统的专业度与可用性。希望本文能为广大工业软件开发者提供有价值的参考。

关键词

工业软件、ScottPlot 5、数据可视化、坐标轴配置、浮点数精度、单位标注、刻度生成器、性能优化

最后

如果你觉得这篇文章对你有帮助，不妨点个赞支持一下！你的支持是我继续分享知识的动力。如果有任何疑问或需要进一步的帮助，欢迎随时留言。

也可以加入微信公众号 [DotNet技术匠] 社区，与其他热爱技术的同行一起交流心得，共同成长！

优秀是一种习惯，欢迎大家留言学习！

作者：技术老小子

出处：mp.weixin.qq.com/s/_apWZ1-qZ…

声明：网络内容，仅供学习，尊重版权，侵权速删，歉意致谢！
