Flutter Platform Channel 底层架构解析 —— 从 BinaryMessenger 到跨平台消息通信机制

RaidenLiu
0 阅读7分钟


　　大家在使用 Flutter 开发应用时，都会接触到各种各样的 Plugin。但如果我们仅仅停留在“调用 API”的层面，当遇到高频通信卡顿、复杂底层交互或是需要自己定制通信协议时，往往会感到束手无策。

　　今天，我们将褪去 Flutter 框架表面的封装，深入其底层，彻底扒开 Platform Channel 的源码与架构，看看 Dart 是如何跨越语言的鸿沟，与 Android/iOS 原生系统进行对话的。

一、为什么 Flutter 必须与 Native 通信

1.1 Flutter 的运行环境

　　Flutter是一套跨平台的 UI 框架，它的 UI 渲染和业务逻辑主要运行在 Dart Runtime（Dart Isolate）中。然而，一个完整的 App 必然离不开操作系统的底层能力支持。

　　这些系统级别的能力，例如 Camera、Bluetooth、Sensors、File System 或是 System Services，统统只存在于 Android / iOS Native API 中。

　　Dart 无法直接调用 Kotlin 或 Swift 的代码，因此 Flutter 必须提供一套跨语言通信机制。Flutter 给出的官方解决方案正是 Platform Channel，它专门用于在 Dart 与 Native 之间进行异步消息通信。

1.2 Flutter Plugin 的本质

　　业界有一个常见的误区：认为 Flutter Plugin 就是 Native SDK 的一层简单封装。

实际上，Plugin 的核心本质是一个跨平台桥接层，它通常由三部分组成：

Flutter (Dart)
      │
Platform Channel
      │
Native (Kotlin / Swift)

　　其中 Platform Channel 负责跨语言通信，而真正的系统能力仍然由 Native 侧实现。

二、Flutter Native 通信整体架构

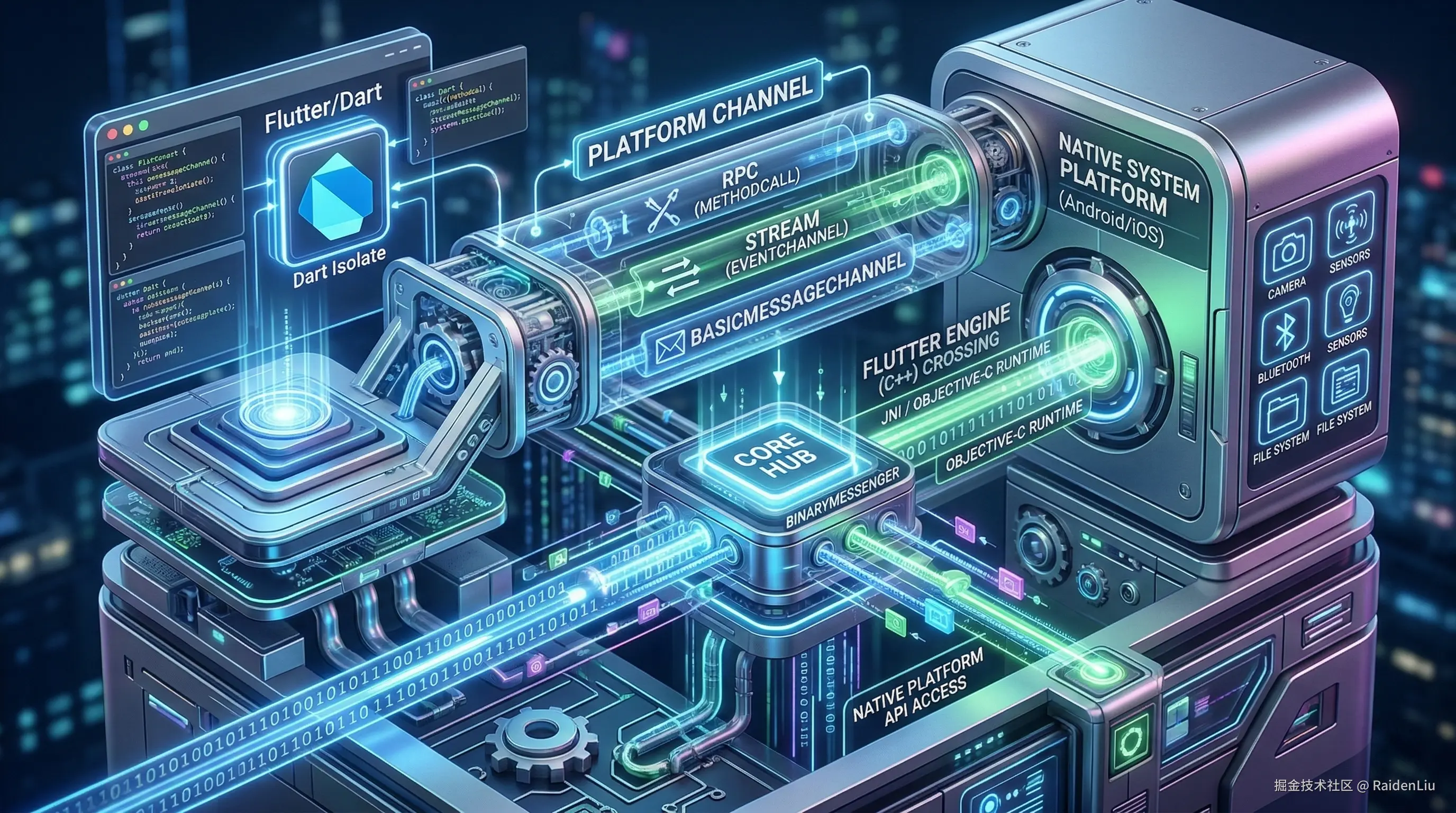

　　要真正理解 Platform Channel，我们需要建立全局的架构视角。以下是 Flutter 与 Native 通信的正确架构层级：

Flutter Framework
      ↓
Platform Channel
      ↓
BinaryMessenger
      ↓
Flutter Engine
      ↓
Native Platform

2.1 核心通信架构分层

　　如果我们将上述架构进行职责拆解，可以精准地划分为以下层级：

层级核心作用说明
Flutter FrameworkDart API面向开发者，提供高级且易用的 Dart 接口。
Platform ChannelChannel 抽象提供 RPC、Stream 或 Message 等通信模式封装（内部包含 MessageCodec 组件用于数据编解码）。
BinaryMessengerMessage BusBinaryMessenger 定义在 Flutter Framework 层，
其默认实现 DefaultBinaryMessenger 负责将 Dart 侧消息,通过PlatformDispatcher 转发到 Flutter Engine，
并接收 Engine 返回的响应。
Flutter Engine跨语言桥真正的跨语言边界，连接 Dart VM 与 Native 环境。
Native Platform系统 APIAndroid/iOS 的原生宿主环境及系统能力。

2.2 一次 Method 调用的完整链路

　　Flutter 系统的本质，就是一个庞大的异步消息通信系统。当我们调用一次 invokeMethod() 时，底层其实经历了一场接力赛：

  1. Flutter invokeMethod() 发起请求。
  2. 经过 MethodChannel 封装，并由 MessageCodec 编码。
  3. 调用 ServicesBinding.instance.defaultBinaryMessenger.send() 发送二进制数据。
  4. 进入 Flutter Engine 进行 C++ 层的处理。
  5. 通过 JNI / Objective-C runtime 跨越语言边界。
  6. 到达 Native Handler 进行拦截处理。
  7. 执行具体的 Native API。
  8. 结果原路返回，最终触发 Dart Future 的回调。

三、BinaryMessenger —— Flutter 通信的核心枢纽

　　在所有的通信架构中，BinaryMessenger 是承上启下的最关键一环。

3.1 什么是 BinaryMessenger？

　　BinaryMessenger 是 Flutter Framework 中定义的消息总线接口。 它的默认实现 DefaultBinaryMessenger 负责将 Dart 侧消息转发给 Flutter Engine，并将 Engine 返回的消息分发给对应的 Channel Handler。

它的核心职责只有三个：

  1. 发送二进制消息
  2. 注册消息处理器
  3. 消息分发

3.2 深入源码：BinaryMessenger 的本质

　　为了更直观地理解，我们直接来看 Dart Framework 层 _DefaultBinaryMessenger 的源码片段：

class _DefaultBinaryMessenger extends BinaryMessenger {
  @override
  Future<ByteData?> send(String channel, ByteData? message) {
    final Completer<ByteData?> completer = Completer<ByteData?>();
    PlatformDispatcher.instance.sendPlatformMessage(
      channel,
      message,
      (ByteData? reply) {
        completer.complete(reply);
      },
    );
    return completer.future;
  }
}

　　通过源码可以看到，BinaryMessenger 本质上只是一个消息路由层。它最终调用了 PlatformDispatcher.instance.sendPlatformMessage，把序列化后的 ByteData 移交给了平台调度器，真正的跨平台物理通信仍然由 Flutter Engine (C++ 层) 去完成。

3.3 ChannelBuffers 的妙用（进阶）

　　在 Flutter 的最新实现中，平台消息会先进入ServicesBinding.channelBuffers 进行缓存与调度。

　　ChannelBuffers 的作用是暂存平台消息，当 Dart 侧的 handler 尚未注册时，消息仍然可以被安全缓存，避免 Engine 启动阶段的早期消息丢失。

3.4 为什么必须是二进制？

Flutter 的底层通信协议使用的是 ByteData。原因如下：

  1. 避免 JSON 解析开销： 频繁的字符串序列化与反序列化会导致极大的 CPU 消耗。
  2. 跨语言兼容： 二进制是跨平台、跨语言的“通用货币”，C/C++、Dart、Java、Swift 都能无缝处理 Byte 数组。
  3. 提升通信性能： 紧凑的二进制格式体积小，内存拷贝成本低。

四、Platform Channel —— 通信模式抽象

　　由于 BinaryMessenger 只认 ByteData，直接操作它对开发者极其不友好。因此，Framework 在其之上封装了 Platform Channel。

4.1 Channel Name 的路由机制

　　每一个 Channel 实例化时都需要传入一个 Channel Name。Channel Name 是逻辑唯一的，用于在底层消息总线中进行精准的消息路由。

为了避免不同插件之间的冲突，通常推荐使用反域名命名空间，例如：

4.2 Flutter 提供的三种 Channel

Channel 类型通信模式适用场景
MethodChannelRPC (远程过程调用)一次性方法调用（如获取电池电量、调用相机）。
EventChannelStream (数据流)持续性的数据监听（如传感器数据、网络状态变化）。
BasicMessageChannelMessage (双向消息)适用于需要自定义消息协议的场景，
但如果通信频率极高（例如视频帧或毫秒级数据流），
仍然不建议使用 Platform Channel，
而应考虑 FFI、Texture 或共享内存方案。

所有 Channel 的统一结构模型都可以概括为：

Channel = Channel Name + BinaryMessenger + MessageCodec

五、深入理解三种 Channel 与 MessageCodec

5.1 MethodChannel (RPC)

　　MethodChannel 是我们最常用的 Channel，采用“请求-响应”的 RPC 模式。

调用流程：

invokeMethod() -> StandardMethodCodec.encodeMethodCall -> BinaryMessenger.send -> Native 执行 -> decode 并完成 Future。

5.2 EventChannel (单向数据流)

　　用于 Native 向 Flutter 持续发送数据的场景。 　　在 Native 侧，开发者通过 EventSink 不断塞入数据；数据到达 Dart 侧后，会被转化为一个标准的 Stream 供开发者监听。例如：GPS 持续定位、BLE 蓝牙扫描。

5.3 BasicMessageChannel (双向通信)

　　提供最纯粹的 Message Passing 能力，支持 Dart 与 Native 的全双工互相主动调用，非常适合用于自定义复杂协议交互。

5.4 内部组件：MessageCodec

　　作为 Channel 的核心组件，MessageCodec 负责将内存对象转化为二进制。StandardMessageCodec 是最常用的默认编解码器，原生支持 int、double、bool、String、List、Map 等基础数据结构，极大地简化了开发者的工作。

六、Platform Channel 的性能瓶颈与优化

　　当我们掌握了底层原理后，就必须直面架构带来的性能考验。

6.1 性能成本来源

  1. Serialization (序列化成本)： 即使是二进制，大量数据的打包/解包依然消耗 CPU。
  2. Thread Switching (线程切换)： Dart 代码运行在 UI Isolate，而 Native 的 Channel 回调通常在 Android 主线程 (Looper) / iOS Main RunLoop。频繁的跨线程通信和上下文切换会导致主线程阻塞，进而引发 UI 卡顿。
  3. Platform Boundary (跨语言边界)： JNI 或 ObjC Runtime 的相互调用本身存在微小开销。
  4. **Memory Copy(内存拷贝)：**ByteData 在 Dart VM、Flutter Engine 以及Native Runtime 之间传递时，通常需要进行一次或多次内存拷贝，这在大数据量通信场景下会成为明显的性能瓶颈。

6.2 常见优化方案

　　面对高频通信（如 Camera 视频帧、密集传感器数据），我们通常需要绕过常规 Channel：

  • FFI (Foreign Function Interface): 直接在 Dart 侧调用 C/C++ 库，绕过 Engine 消息总线，性能极致。
  • Texture (外接纹理): 针对视频画面，Native 直接将数据写入 GPU 纹理，Flutter 仅需 ID 渲染，实现零拷贝。

七、总结：通信架构的核心流转

　　剥开层层迷雾后，一个标准的 Flutter Plugin 本质就是：Dart API -> Platform Channel -> Native SDK。

最后，让我们再次复习 Flutter Native 通信的最核心、最严谨的架构流转顺序：

Flutter Framework
      ↓
Platform Channel
      ↓
BinaryMessenger
      ↓
Flutter Engine
      ↓
Native Platform

　　Platform Channel 本质是一套建立在 BinaryMessenger 之上的异步消息通信系统。Flutter Framework 通过 Channel 抽象简化了跨语言通信的复杂度，而 BinaryMessenger则负责在 Dart Runtime 与 Flutter Engine之间传递二进制消息。

　　最终，这些消息通过 Flutter Engine 跨越平台边界，抵达 Android 或 iOS 的原生运行环境。
