RAGFlow PDF 文档分片实现详解
RAGFlow 的 PDF 文档分片（chunking）流程是一个多阶段的处理管道， 涵盖了从 PDF 解析、OCR 识别、版面分析、表格结构识别，到最终的文本合并和向量化存储 等多个步骤。 以下是对该流程的详细解读。

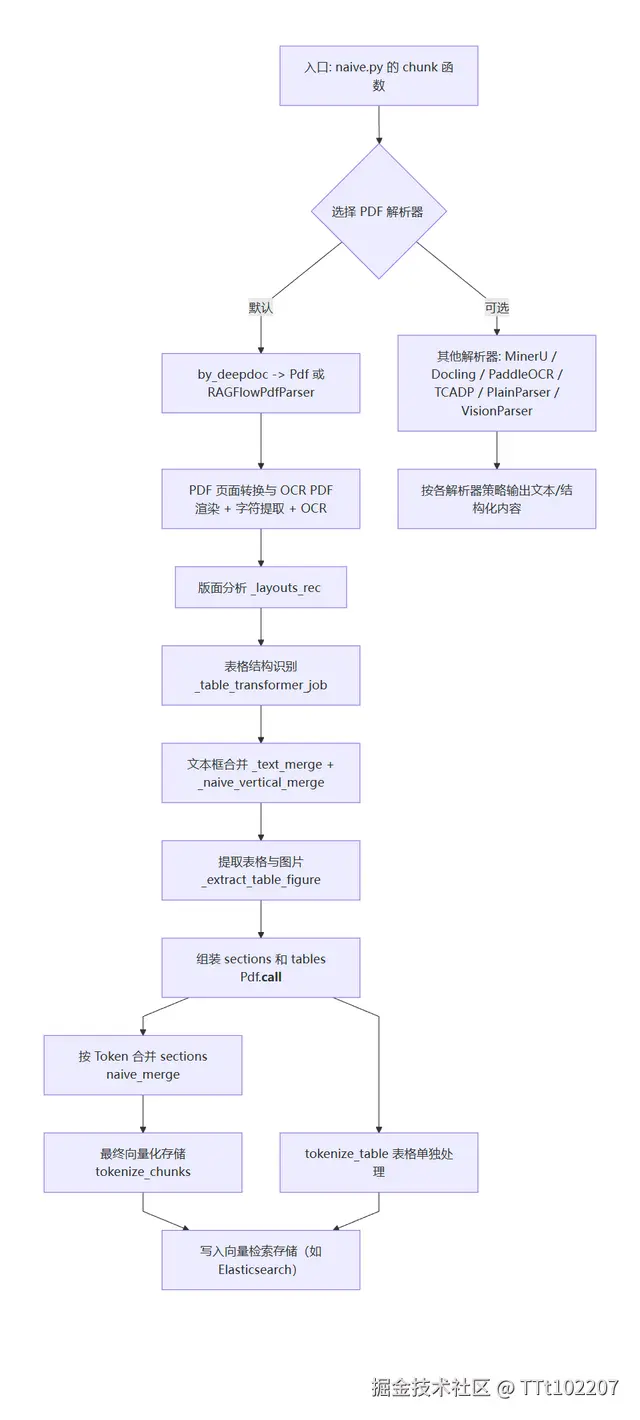

PDF 文档的分片（chunking）在 RAGFlow 中是一个多阶段流水线，主要涉及以下三个核心模块：
deepdoc/parser/pdf_parser.pyrag/app/naive.pyrag/nlp/__init__.py
阶段一：解析器选择
rag/app/naive.py 的 chunk() 函数是所有文件格式的统一入口。对于 PDF 文件，会根据配置的 layout_recognizer（如 DeepDOC、MinerU、Docling 等），从 PARSERS 字典中选择对应的解析函数。
默认使用 DeepDOC 解析器，即 by_deepdoc，它会调用 Pdf 类（继承自 PdfParser，即 RAGFlowPdfParser）。
阶段二：PDF 页面转换与 OCR（__images__）
RAGFlowPdfParser.__images__() 方法主要完成：
- 使用
pdfplumber将每页 PDF 渲染成图片（默认zoomin=3，即 216 DPI）。 - 提取每页字符信息（
dedupe_chars）。 - 判断是否为英文文档。
- 对每页图片调用
__ocr()进行 OCR 识别并写入结果。
__ocr()会先检测文本框位置，再将pdfplumber提取字符与 OCR 框进行匹配，最后对无法匹配的区域进行 OCR 文本识别。
阶段三：版面分析（_layouts_rec）
调用 LayoutRecognizer（ONNX 模型）对页面图像进行版面识别，将每个文本框标注为 text、table、figure、title 等类型，并把累计高度附加到 top / bottom 坐标上。
阶段四：表格结构识别（_table_transformer_job）
使用 TableStructureRecognizer 对识别出的表格区域做结构分析（行、列、表头、跨列单元格），并支持自动旋转校正。
阶段五：文本框合并（_text_merge / _naive_vertical_merge）
_text_merge()：水平方向上，将同一版面区域内同一行的文本框合并。_naive_vertical_merge()：垂直方向上，根据文本末尾标点、行距、位置重叠等特征，判断是否将相邻文本框拼接为一段。
阶段六：提取表格与图片（_extract_table_figure）
将 layout_type 为 table 和 figure 的文本框从 self.boxes 中分离，调用 cropout() 裁剪对应图片区域，并用 TableStructureRecognizer.construct_table() 构建 HTML 格式的表格文本。
阶段七：Pdf.__call__ 组装 sections 和 tables
Pdf.__call__() 会串联前述步骤，最终返回：
sections：每个文本框的(文本, 位置标签)对，位置标签格式为@@页码\tx0\tx1\ttop\tbottom##。tables：表格/图片的(图片, 内容)列表。
阶段八：naive_merge（按 Token 数合并 sections）
naive_merge() 将 sections 按分隔符与最大 Token 数（chunk_token_num，默认 512）合并为 chunks，并支持通过 overlapped_percent 配置相邻 chunk 的重叠比例。
阶段九：tokenize_chunks（最终向量化存储）
tokenize_chunks() 会对每个 chunk 分词（rag_tokenizer）、裁剪位置截图（pdf_parser.crop()），并组装成可写入 Elasticsearch 的文档格式。
表格部分由 tokenize_table() 单独处理。
其他解析器
除 DeepDOC 外，还支持以下 PDF 解析方式：
| 解析器 | 函数 |
|---|---|
| MinerU | by_mineru |
| Docling | by_docling |
| PaddleOCR | by_paddleocr |
| TCADP | by_tcadp |
| 纯文本（PlainParser） | by_plaintext |
PlainParser 直接使用 pypdf 提取文本，不包含 OCR 和版面分析。
VisionParser 则将每页渲染为图片，并由视觉大模型（Vision LLM）直接描述页面内容
