🚄 高机动 OTFS/OFDM/IM 全链路对比仿真平台

时延-多普勒信道深度建模 · 三场景统一评测 · 工程级可复现实验框架覆盖 OTFS vs OFDM、OTFS vs OTFS-IM、OTFS-IM vs OFDM-IM

🔍 为什么这个项目值得用？

高机动场景（高速铁路、车联网、低空高速平台）下，传统 OFDM 会遭遇明显 ICI（子载波间干扰）与信道快速时变问题。多数公开代码常见以下痛点：公式和实现脱节、场景脚本重复、参数口径不统一、结果不可复现。

本项目提供的是一个 可复现、可扩展、可对比 的统一仿真底座。

常见痛点（碎片化脚本）	本项目对应方案
🔴 同一功能散落在多个脚本，复用困难	✅ 分层架构：`run_case`/`core`/`channel`/`im`/`modulation`/`utils`
🔴 OTFS 与 OFDM 口径不一致，比较不公平	✅ 统一 `cfg` 参数契约与 `SNR/帧数/归一化` 口径
🔴 IM 索引映射容易越界或不闭环	✅`make_index_lut + build_im_grid + detect_im_bits` 完整闭环
🔴 结果文件易覆盖，图像保存混乱	✅ 自动创建时间戳目录，统一保存 `png/fig/mat`
🔴 只能跑单场景，难做横向评估	✅ 三场景并行：OTFS/OFDM 与 IM 组合一键跑通

🎯 核心价值

📘 学术研究价值

统一比较框架：同一工程下完成 3 类关键基线对比，不再跨工程拼接数据。
高机动信道建模完整：支持多种 TDL/EPA/EVA/ETU 参数，含时延与多普勒离散化。
可直接写论文实验章：BER 曲线、参数表、流程日志、总览图一次性输出。
算法扩展友好：可在 core/ 或 im/ 直接插入新均衡器/新检测器。

🏭 工程实现价值

解耦清晰：场景编排与底层算法模块分离，降低维护成本。
结构体契约稳定：cfg/runtime/idxInfo/results 语义清晰，便于团队协作。
自动化结果管理：按时间戳归档每轮实验，支持回溯与复验。
质量基线完整：支持 checkcode 静态检查与 quick/full 双档运行。

⚙️ 技术亮点

🧱 模块化架构（重构后）

matlab/
 ├── run_demo_quick.m                  # 快速演示（一键联动三场景）
 ├── run_demo_full.m                   # 完整评测（细SNR网格）
 ├── run_case_otfs_vs_ofdm.m           # 场景1
 ├── run_case_otfs_vs_otfs_im.m        # 场景2
 ├── run_case_otfs_im_vs_ofdm_im.m     # 场景3
 │
 ├── core/                             # 调制解调与均衡核心
 │   ├── otfs_modulate.m / otfs_demodulate.m
 │   ├── ofdm_modulate.m / ofdm_demodulate.m
 │   ├── equalize_otfs.m / equalize_ofdm.m
 │
 ├── channel/                          # 信道与等效矩阵
 │   ├── get_channel_params.m
 │   ├── prepare_channel_runtime.m
 │   ├── build_channel_matrix_G.m
 │   ├── apply_doppler_channel.m
 │   └── apply_frequency_offset.m
 │
 ├── im/                               # 索引调制
 │   ├── make_index_lut.m
 │   ├── make_symbol_combos.m
 │   ├── build_im_grid.m
 │   └── detect_im_bits.m
 │
 ├── modulation/                       # 星座与比特映射
 │   ├── build_constellation.m
 │   ├── mod_bits_to_syms.m
 │   └── demod_syms_to_bits.m
 │
 └── utils/                            # 配置、绘图、保存、辅助
     ├── default_config.m
     ├── prepare_output_dir.m
     ├── save_figure_auto.m
     ├── plot_summary_dashboard.m
     ├── normalize_eq_type.m
     └── bits_from_integers.m

📊 性能实测（Full 模式）

实验配置基线：

M=32, N=32
Mod_type=QAM, Mod_OTFS=4, Mod_IM=4
propModel=TDL-C, maxSpeed=350 km/h, fc=5 GHz
eqType=LMMSE
SNR = 0:3:30 dB

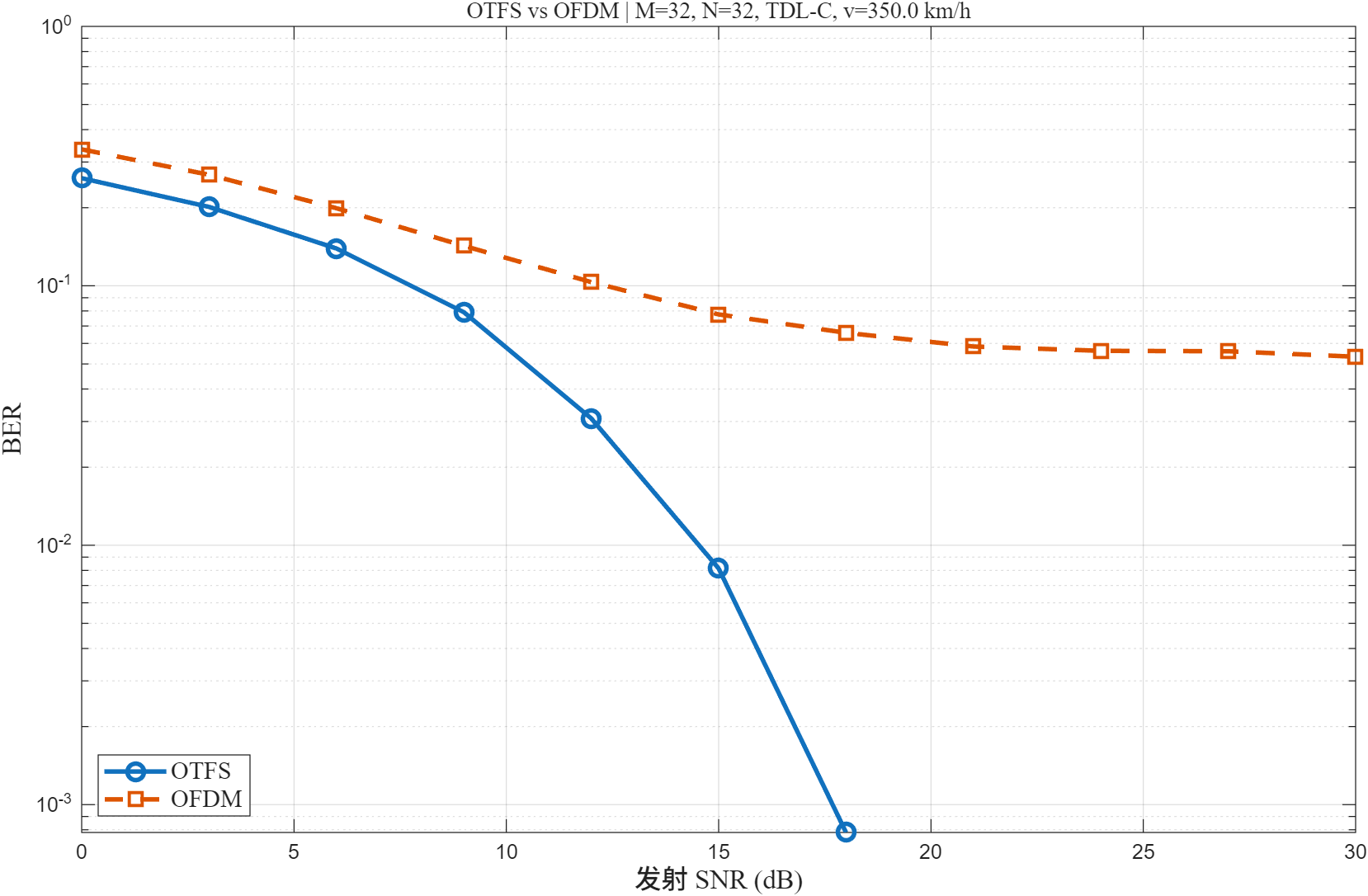

场景 A：OTFS vs OFDM

SNR(dB)	OTFS BER	OFDM BER
0	2.600e-01	3.358e-01
6	1.393e-01	1.991e-01
12	3.083e-02	1.034e-01
18	7.813e-04	6.590e-02
24	0.000e+00	5.615e-02
30	0.000e+00	5.329e-02

场景 B：OTFS vs OTFS-IM

SNR(dB)	OTFS BER	OTFS-IM BER
0	2.645e-01	3.048e-01
6	1.385e-01	1.541e-01
12	3.286e-02	1.812e-02
18	7.487e-04	2.170e-05
24	0.000e+00	0.000e+00
30	0.000e+00	0.000e+00

场景 C：OTFS-IM vs OFDM-IM

SNR(dB)	OTFS-IM BER	OFDM-IM BER
0	3.054e-01	3.541e-01
6	1.484e-01	2.151e-01
12	1.808e-02	9.473e-02
18	2.387e-04	5.417e-02
24	0.000e+00	4.299e-02
30	0.000e+00	4.034e-02

结论要点：高 SNR 区域 OTFS/OTFS-IM 收敛明显快于 OFDM/OFDM-IM，且误码地板显著更低。

💻 核心代码展示

🔥 信道运行时统一构建（`prepare_channel_runtime.m`）

BW = cfg.M * cfg.df;
 one_delay_tap = 1 / BW;
 [delays, dopplers, pdp] = get_channel_params(cfg.maxSpeed_kmh, cfg.fc, cfg.propModel);

 chanParams.pathDelays = round(delays ./ one_delay_tap);
 padLen = max(chanParams.pathDelays);

 T = (cfg.M + padLen) / BW;
 one_doppler_tap = 1 / (cfg.N * T);
 chanParams.pathDopplers = round(dopplers / one_doppler_tap);
 chanParams.pathDopplerFreqs = chanParams.pathDopplers * one_doppler_tap;

 G = build_channel_matrix_G(cfg.M, cfg.N, chanParams, padLen, cfg.padType);
 GtG = G' * G;

🚀 IM 约束搜索检测（`detect_im_bits.m`）

for pIdx = 1:size(posComb, 1)
     activePos = posComb(pIdx, :);
     estSymIdx0 = zeros(1, k);
     for ii = 1:k
         r = rxGroup(activePos(ii));
         [~, minIdx] = min(abs(r - const).^2);
         estSymIdx0(ii) = minIdx - 1;
     end

     xCand = zeros(n, 1);
     xCand(activePos) = const(estSymIdx0 + 1).';
     metric = sum(abs(rxGroup - xCand).^2);
     if metric < bestMetric
         bestMetric = metric;
         bestPosIdx = pIdx;
         bestSymIdx0 = estSymIdx0;
     end
 end

🎬 一键运行

cd matlab

 % 快速演示（小帧数，便于调试）
 run_demo_quick

 % 完整演示（细SNR网格，正式评测）
 run_demo_full

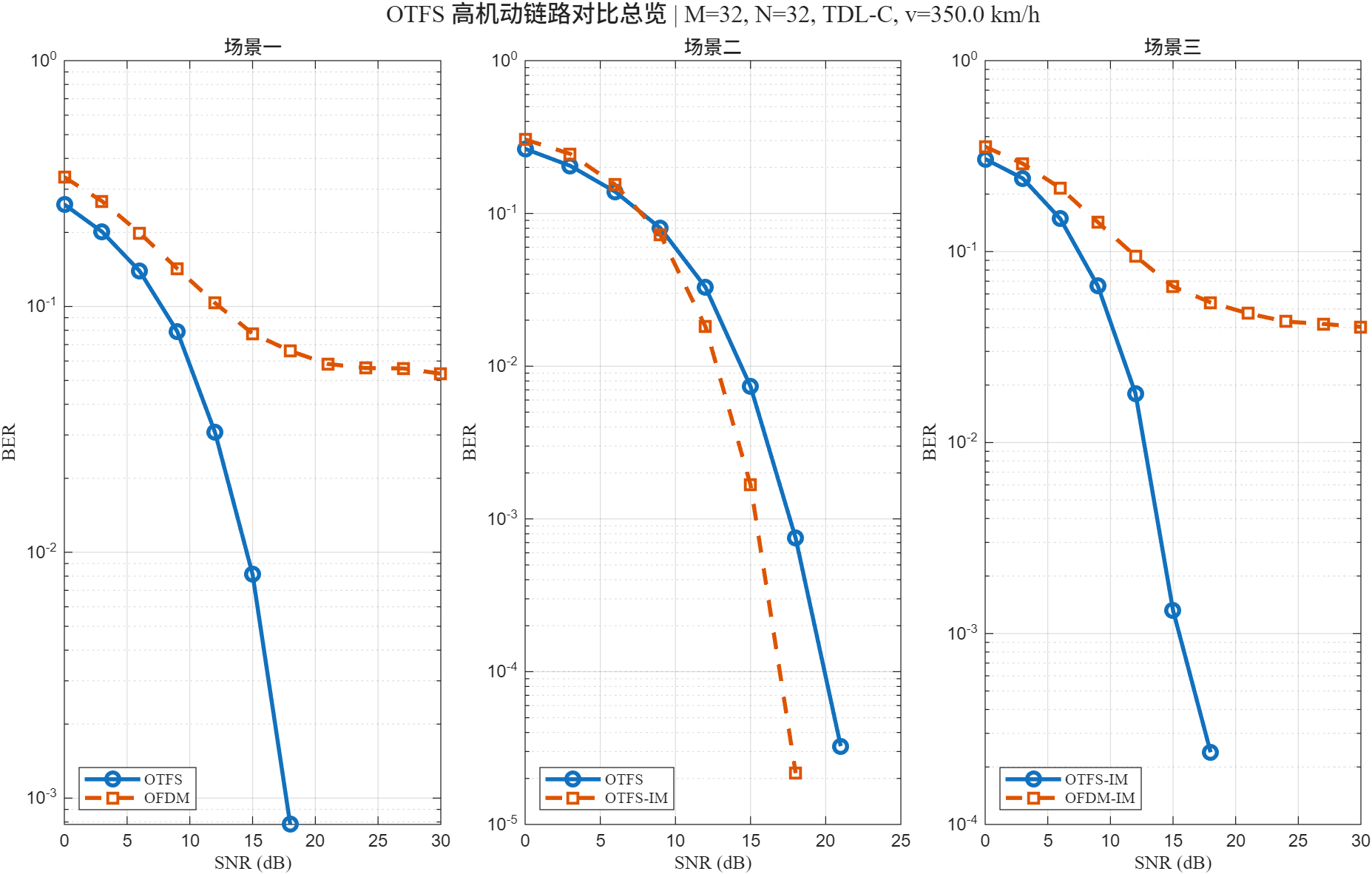

🖼️ 结果预览（本地输出）

![02_otfs_vs_otfs_im.png](openwrite.cn/uploads/202…
