燃料电池作为高效、清洁的电化学发电装置，能量转化效率突破卡诺循环限制，且反应产物仅为水，在移动动力、固定式发电等领域应用逐步深化。其系统由多模块、多元器件组成，运行过程中需精准把控氢氧供给、热平衡、残气处理等关键环节，对运行状态的全面监测和操作过程的实时控制提出严苛要求。传统控制方式存在响应滞后、数据交互不及时、操作界面不直观等问题，难以匹配燃料电池的运行控制需求。LabVIEW 作为图形化编程软件，具备模块化开发、硬件兼容性强、实时数据采集与处理、界面快速搭建的优势，适配燃料电池控制系统对实时性、可视化、操作性的要求，成为搭建燃料电池上位机控制系统的优选工具。
系统整体设计
燃料电池控制系统采用上下位机架构，核心依托 LabVIEW 完成上位机程序开发与界面设计，实现与下位机控制器的双向通信，达成状态监测与指令执行的闭环控制。
系统硬件由燃料电池控制器、工控机、USBCAN 分析仪组成，控制器负责对接燃料电池各模块的传感器与执行机构，采集现场数据并执行控制指令；工控机搭载 LabVIEW 编写的上位机程序，是系统的操作与显示核心；USBCAN 分析仪实现 CAN 总线信号与 USB 信号的转换，完成上下位机的通信链路搭建。
燃料电池本体包含电堆、二次电源、尾气处理、热管理、DC/DC、生成物回收六大模块，控制系统需实现电堆及 DC/DC 启停、尾气处理模块配置、全系统状态参数采集、故障信息识别等核心功能，通过 LabVIEW 的多任务处理能力，保障各功能并行、高效运行。
控制原理设计
控制系统以 CAN 总线为通信核心，构建上位机与燃料电池控制器的信息交互通道。下位机控制器与各模块的电流、电压、温度、压力传感器及电磁阀、气泵、继电器等执行机构直接连接，实时采集运行数据，同时接收上位机指令并驱动执行机构动作。
上位机基于 LabVIEW 开发，通过调用 CAN 通信相关函数库，实现 CAN 总线数据的接收与发送：一方面从 CAN 总线读取控制器上传的状态数据与故障信息，经数据解析后可视化展示；另一方面将操作人员的控制指令编码为 CAN 报文，下发至控制器执行。LabVIEW 的图形化编程特性简化了 CAN 总线通信的程序开发流程，无需复杂的代码编写，通过功能模块的拖拽与连线，即可实现数据的实时交互，大幅提升控制逻辑的开发效率。
LabVIEW 程序开发
CAN 初始化程序
CAN 通信的稳定运行是控制系统的基础，基于 LabVIEW 开发的 CAN 初始化程序，通过模块化设计实现设备开启、通道配置、通道启动的标准化流程。程序中通过属性节点设置 USBCAN 分析仪的设备类型、设备索引号、CAN 通道号，同时完成波特率、硬件滤波方式、CAN 工作模式的参数配置，各参数支持可视化修改，适配不同燃料电池系统的通信需求。
程序加入故障判断分支，若设备打开、通道初始化或启动任一环节失败，LabVIEW 将触发事件结构，自动执行设备关闭操作并弹出提示信息，通过条件结构与事件结构的结合，保障了 CAN 通信初始化的可靠性，避免因参数错误或硬件故障导致的通信异常。
状态采集程序
LabVIEW 的数据流编程特性，让燃料电池多维度状态数据的同步采集与解析得以高效实现。程序通过调用 USBCAN 分析仪的动态链接库，从指定通信通道的缓冲区读取 CAN 报文数据，返回的数据包以数据簇形式存储，包含报文帧 ID、数据长度、报文数据等信息。
利用 LabVIEW 的簇操作函数对数据簇进行解捆绑，将报文帧 ID 与条件结构分支选择器关联，根据燃料电池通信协议，为不同帧 ID 匹配对应的状态参数解析逻辑；针对控制器传输中做过拆分、转换处理的数据，通过 LabVIEW 的数值运算、数据类型转换函数，完成整数拼接、布尔数据提取、标度换算等操作，将原始报文数据转化为电堆电压、运行温度、气体压力等直观的物理量，实现多模块状态数据的精准、同步采集。
指令下发程序
为保障控制指令的实时性，基于 LabVIEW 的事件结构开发指令下发程序，实现操作指令的即时触发与发送。将上位机的按钮、数值输入等控制控件与局部变量关联，通过数据类型转换函数，将控制指令转换为 CAN 通信要求的无符号单字节整型数据。
按照 CAN 数据帧的结构，利用 LabVIEW 的簇捆绑函数，将报文帧 ID、发送帧类型、数据长度、报文数据封装为标准 CAN 报文；当操作人员操作控件改变指令数据时，立即触发对应的事件结构，程序自动将封装完成的 CAN 报文发送至 CAN 总线，实现电堆启停、DC/DC 功率调节、尾气处理模块配置等指令的实时下发。LabVIEW 的事件驱动机制，让指令下发无需轮询检测，大幅降低系统资源占用，提升指令响应速度。
上位机界面设计

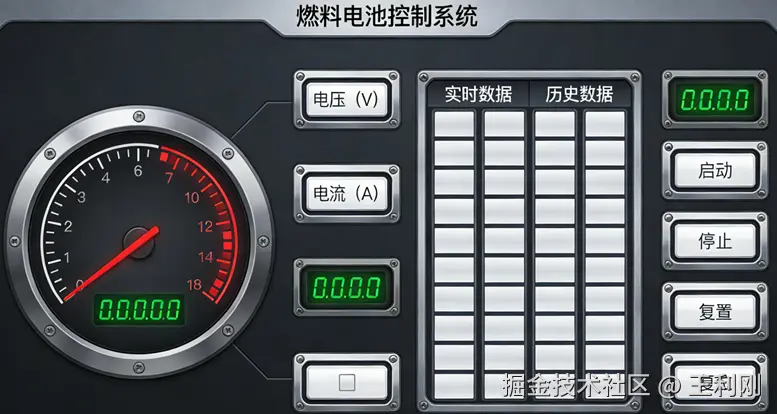

依托 LabVIEW 的前面板设计功能，搭建模块化、可视化的燃料电池监控界面，界面按功能划分为重要参数显示区、报警区、控制指令区、系统设置区、分系统显示区，各区域独立布局又相互联动，符合工业现场的操作习惯。
重要参数显示区通过 LabVIEW 的仪表、数值显示控件，实时展示燃料电池输出电压、电流、核心模块温度等关键参数，仪表控件支持量程自定义，数值显示精准到小数点后两位；报警区配置三级报警指示灯，通过 LabVIEW 的布尔指示灯与条件判断结合，当采集的参数超出阈值或检测到故障信息时，对应指示灯自动点亮，点击可跳转至故障报警界面，查看具体故障代码与原因；控制指令区布置启停、复位等功能按钮，通过按钮控件与事件结构关联，实现一键操作；系统设置区支持气泵转速、尾排参数等的数值输入与修改；分系统显示区包含电堆、辅助系统、状态监测等子界面，通过选项卡控件实现快速切换，直观展示各模块的详细运行数据。
LabVIEW 的界面控件支持属性自定义，可根据实际需求调整显示样式、颜色、尺寸，同时支持界面的一键缩放与全屏显示，适配工业工控机的显示需求，让操作人员快速、准确掌握系统运行状态。
调试与应用效果
控制系统开发完成后，搭建仿真调试平台，采用两台 USBCAN 分析仪模拟上位机与燃料电池控制器的通信链路，通过 LabVIEW 与 CAN 总线调试工具配合，按燃料电池通信协议逐一验证报文的发送与接收、数据解析、指令执行的准确性。
经调试优化，基于 LabVIEW 的燃料电池控制系统实现稳定运行，无数据错发、漏发、接收异常等现象；系统上位机响应时间小于 100ms，CAN 总线信号传输延时小于 10ms，完全匹配燃料电池运行控制的实时性要求；通过 LabVIEW 的程序调试工具，可快速定位通信与程序逻辑问题，大幅降低系统调试成本。
实际应用中，该系统可实现燃料电池全运行周期的状态监测与实时控制，DC/DC 模块支持自动功率自适应与手动电流调节两种模式，故障发生时可自动触发停机保护与氮气吹扫流程，同时 LabVIEW 的程序具备良好的可扩展性，可通过添加功能模块，适配不同功率、不同类型燃料电池的控制需求，也可对接数据存储、远程传输模块，实现运行数据的历史追溯与远程监控。
