前言

内容接上篇文章：笔记（七）：Graylog——告警测试，本篇介绍Graylog、n8n和飞塔防火墙之间联动全流程测试的具体结果。

系列笔记目录：

（1）按上篇内容说明的方式，在Graylog手动触发事件和发出告警。

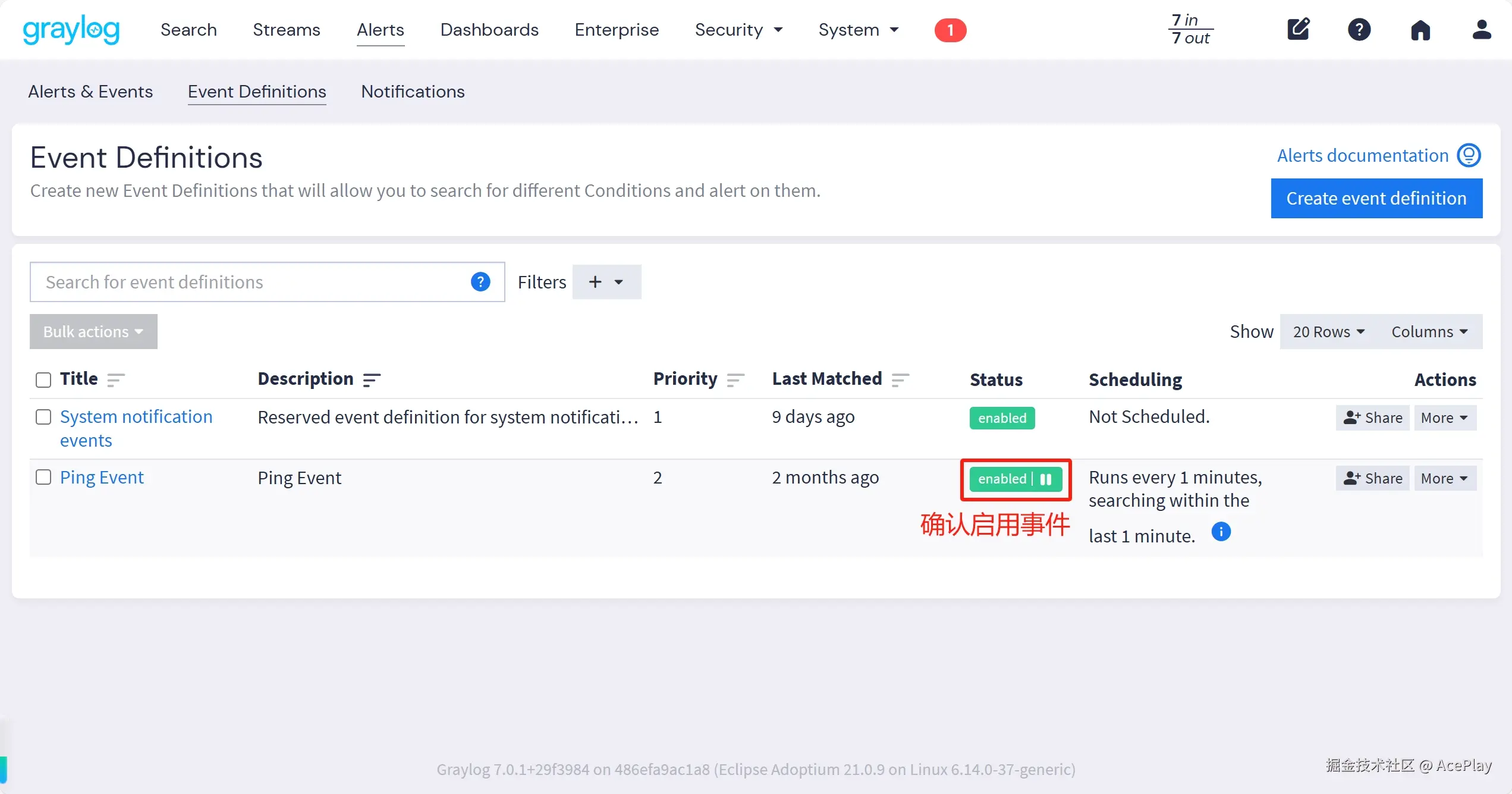

确认开启

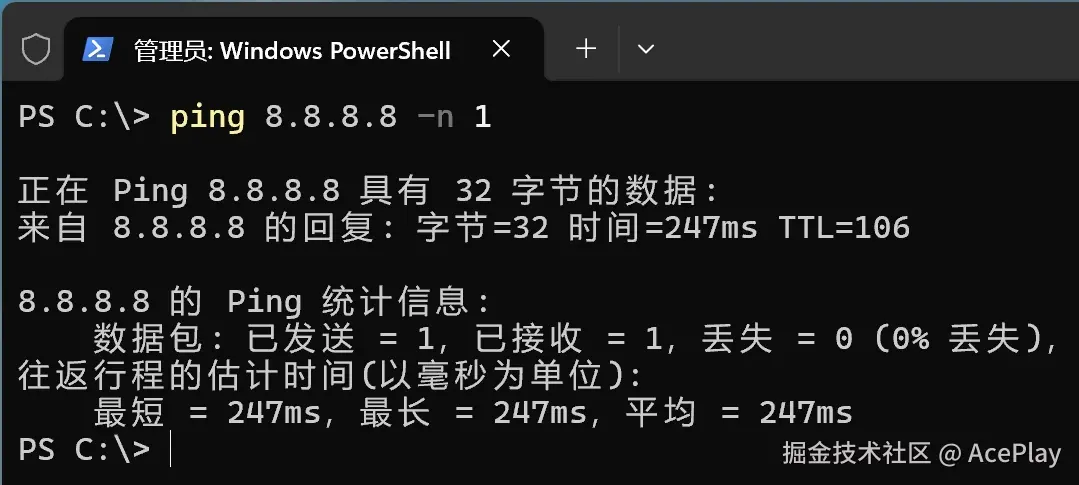

笔记本Ping

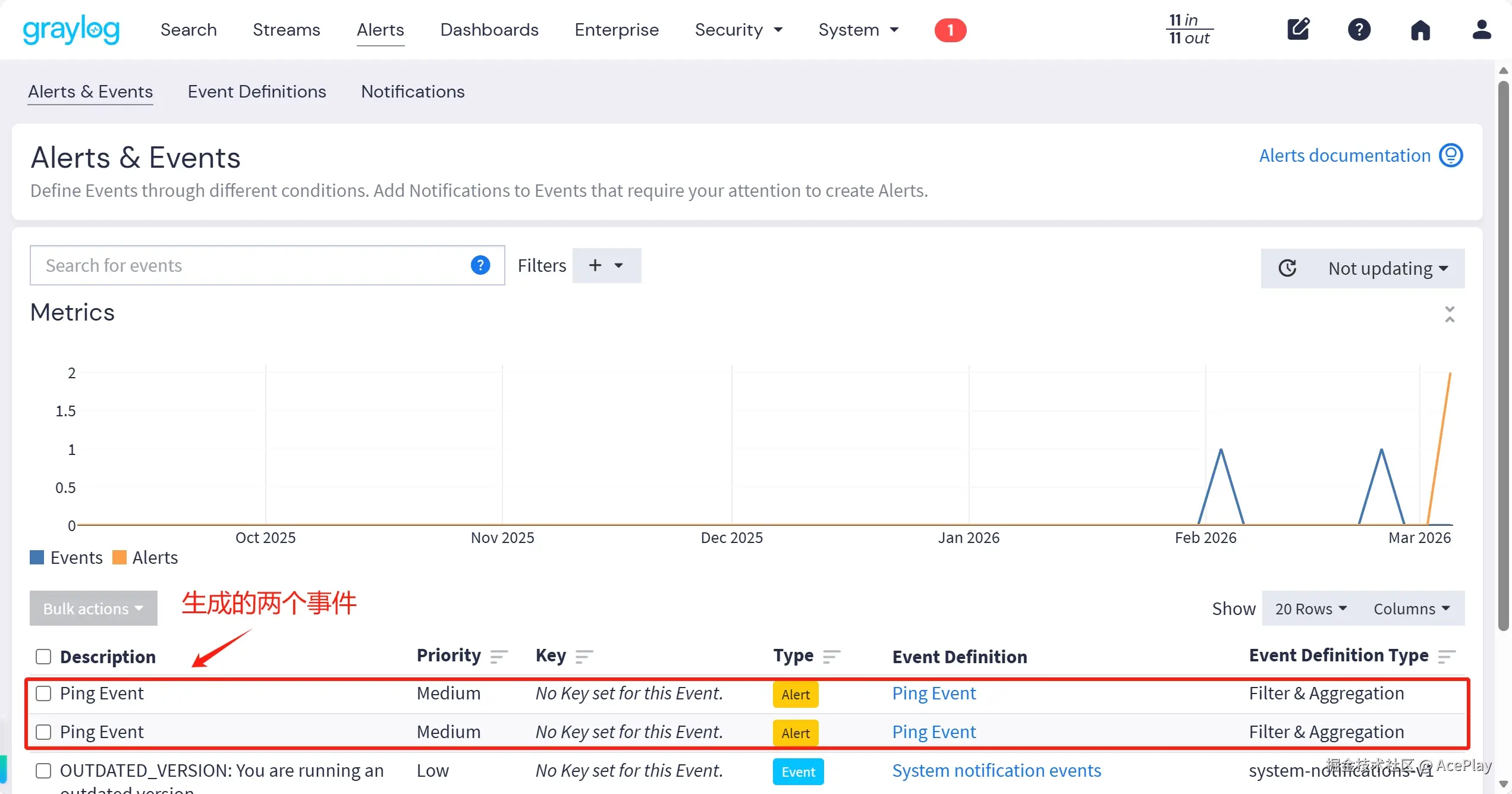

生成事件


n8n侧验证接收告警

（2）在n8n侧看首个告警的执行结果，对应Graylog中的首个日志，即UTM日志。但无论日志类型，发出告警的格式是固定的。

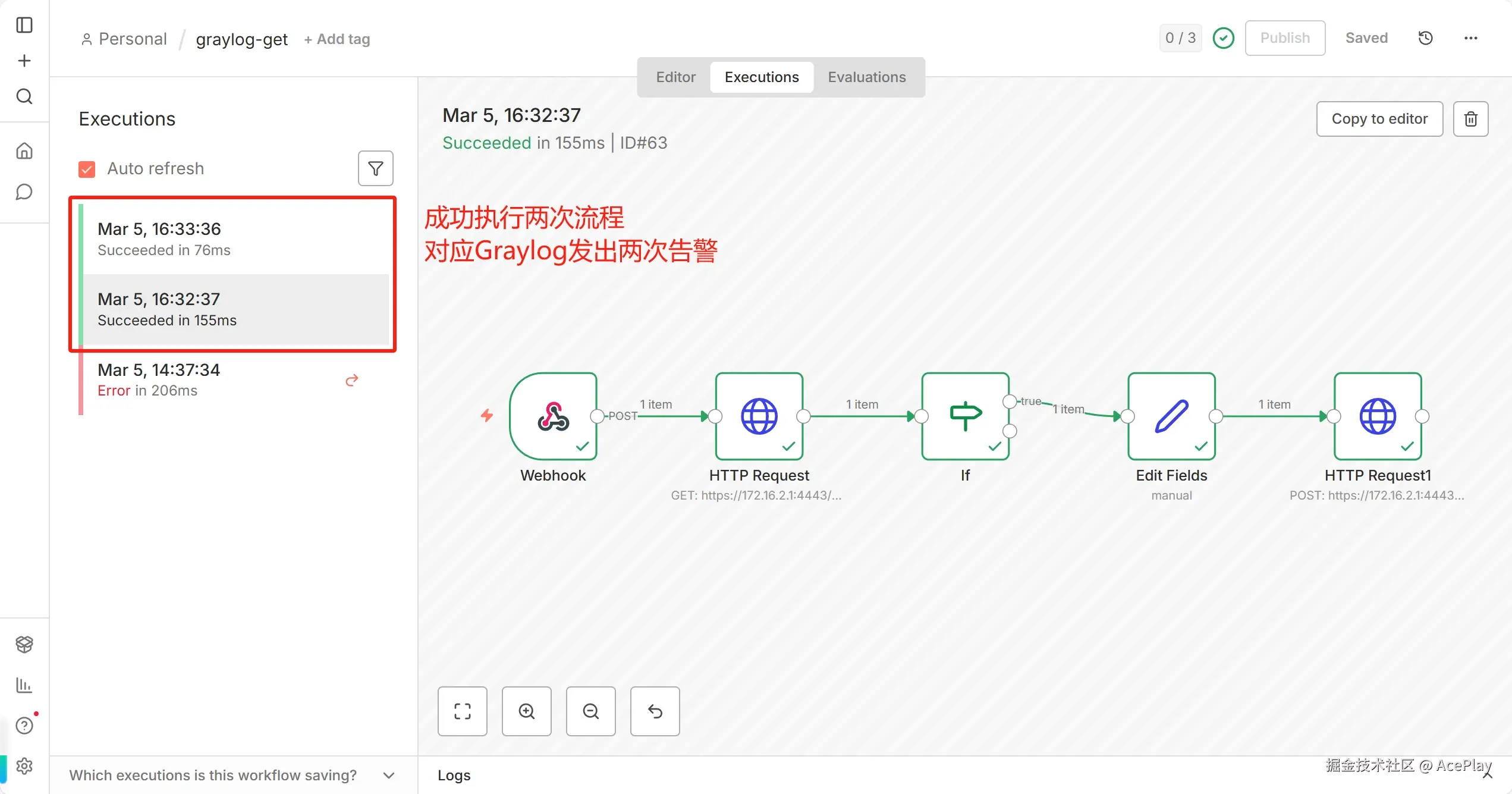

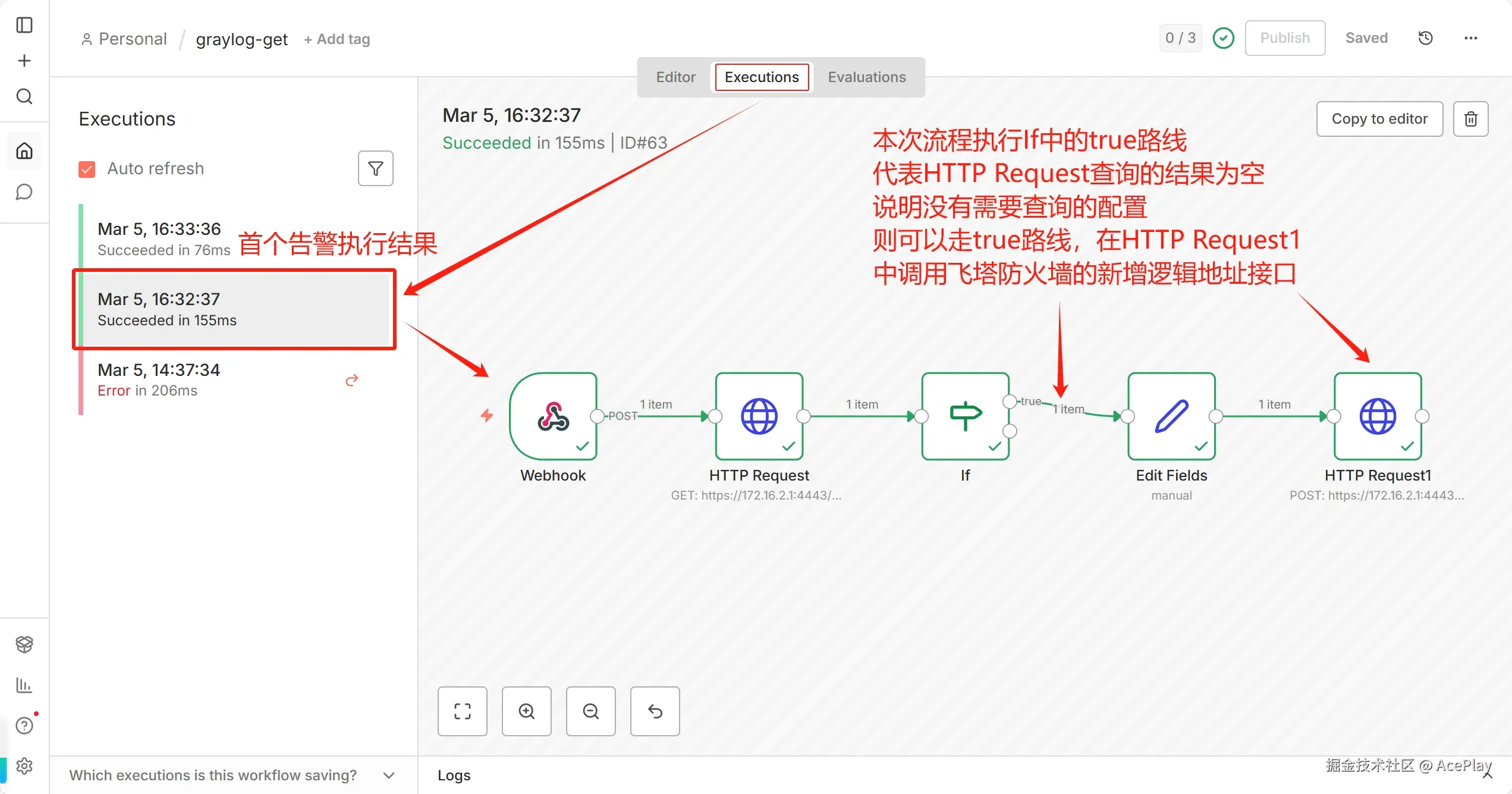

首个告警执行结果

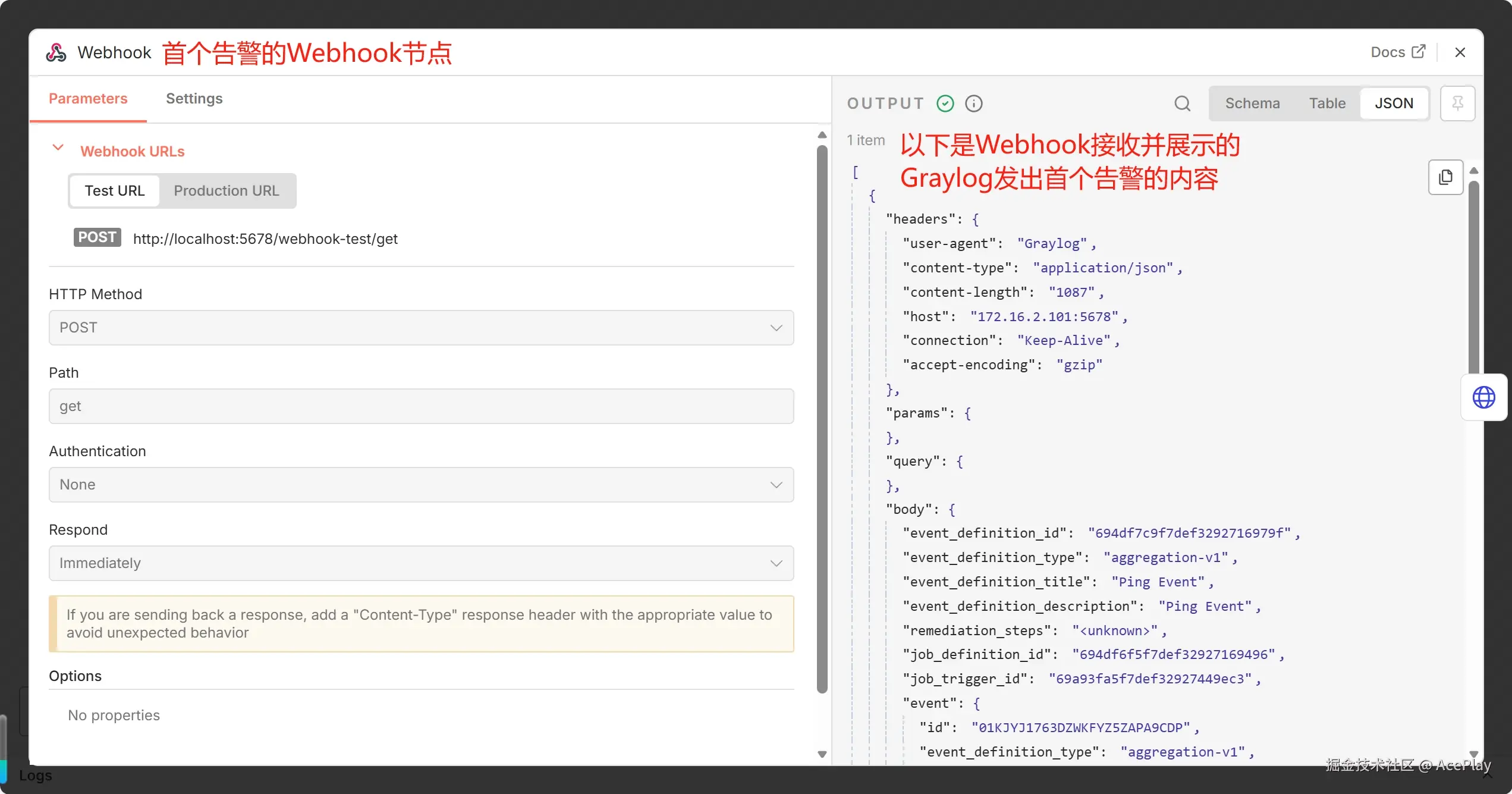

首个告警Webhook节点（上）

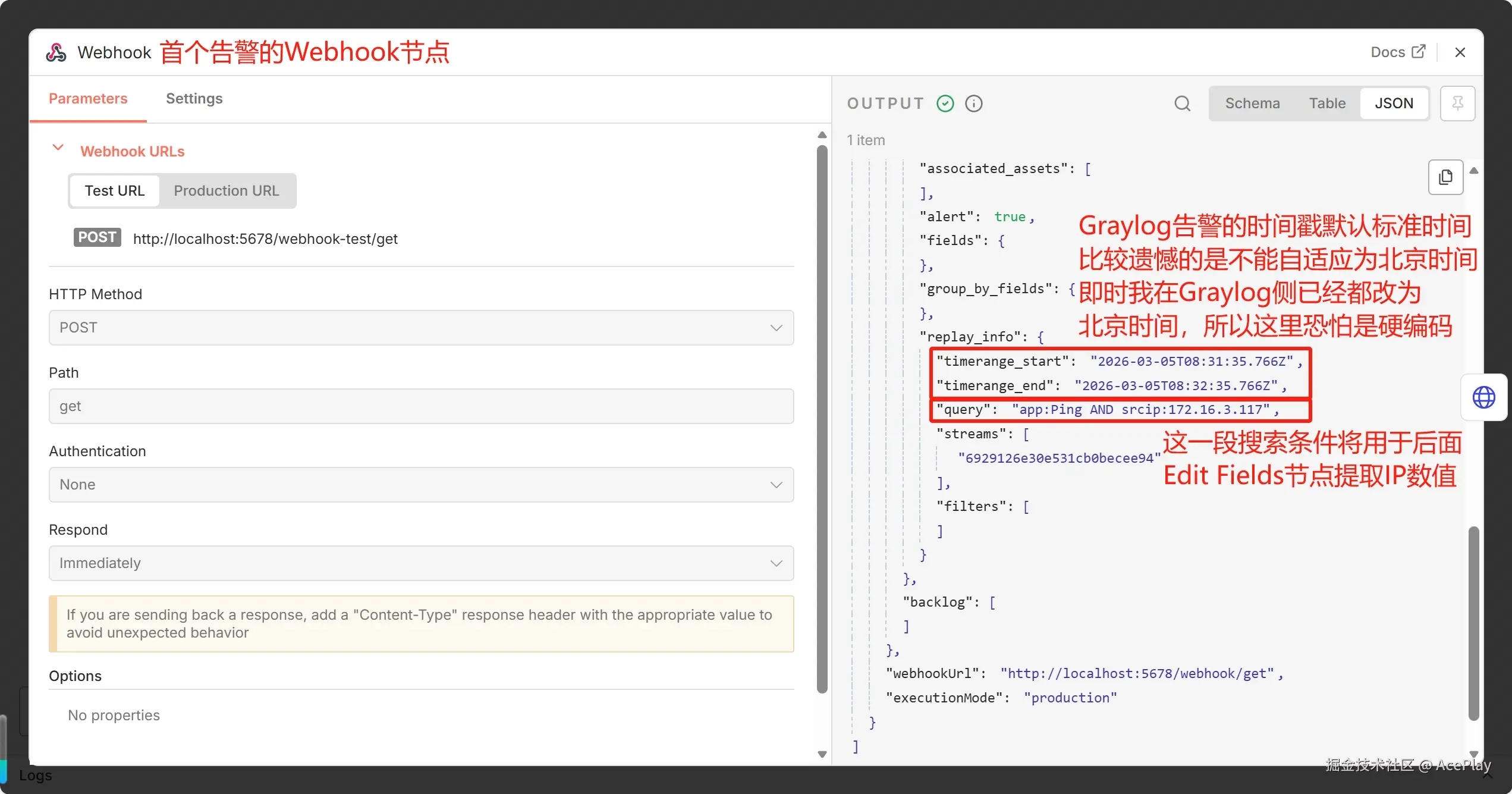

首个告警Webhook节点（下）

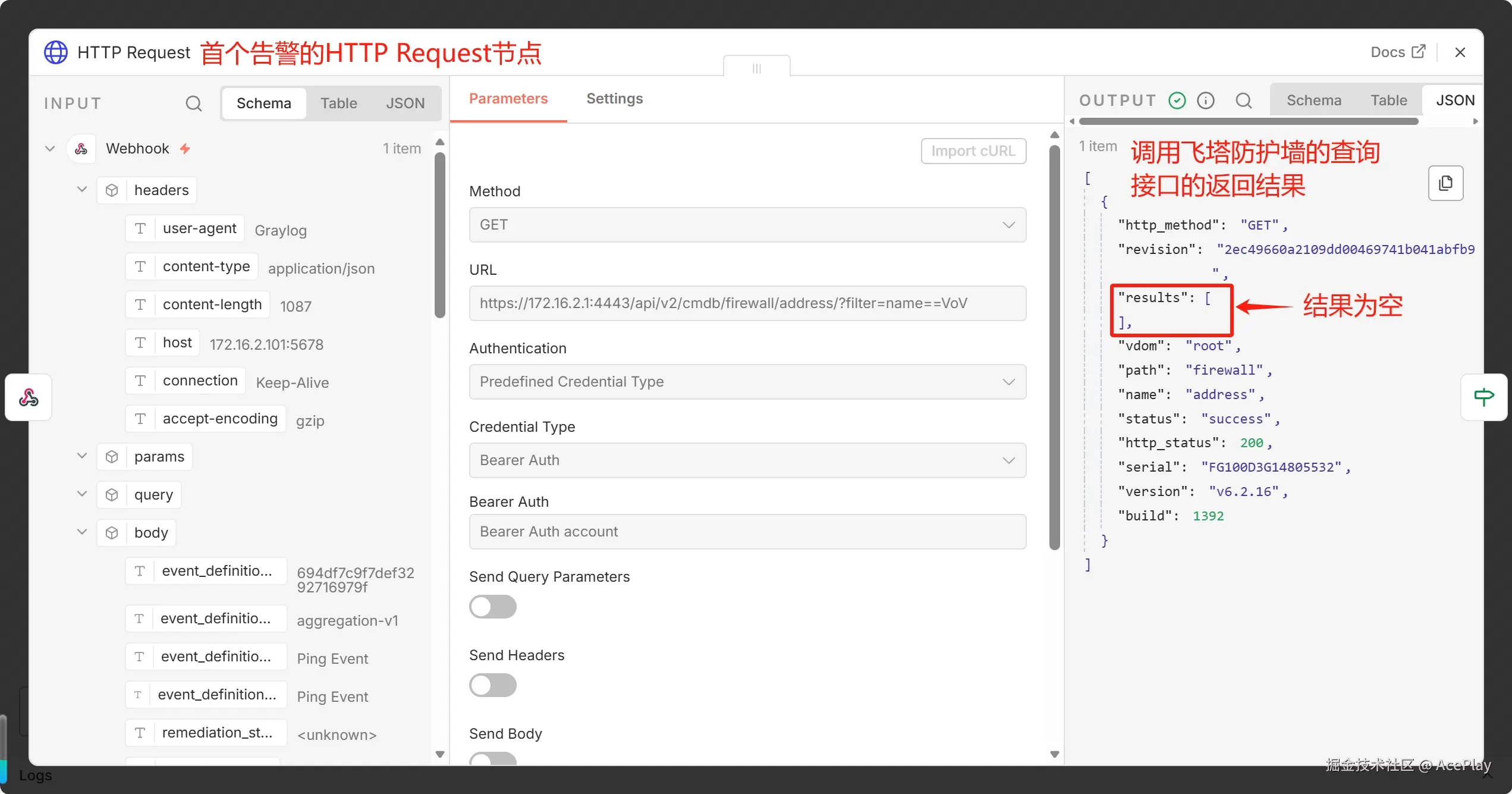

首个告警HTTP Request节点

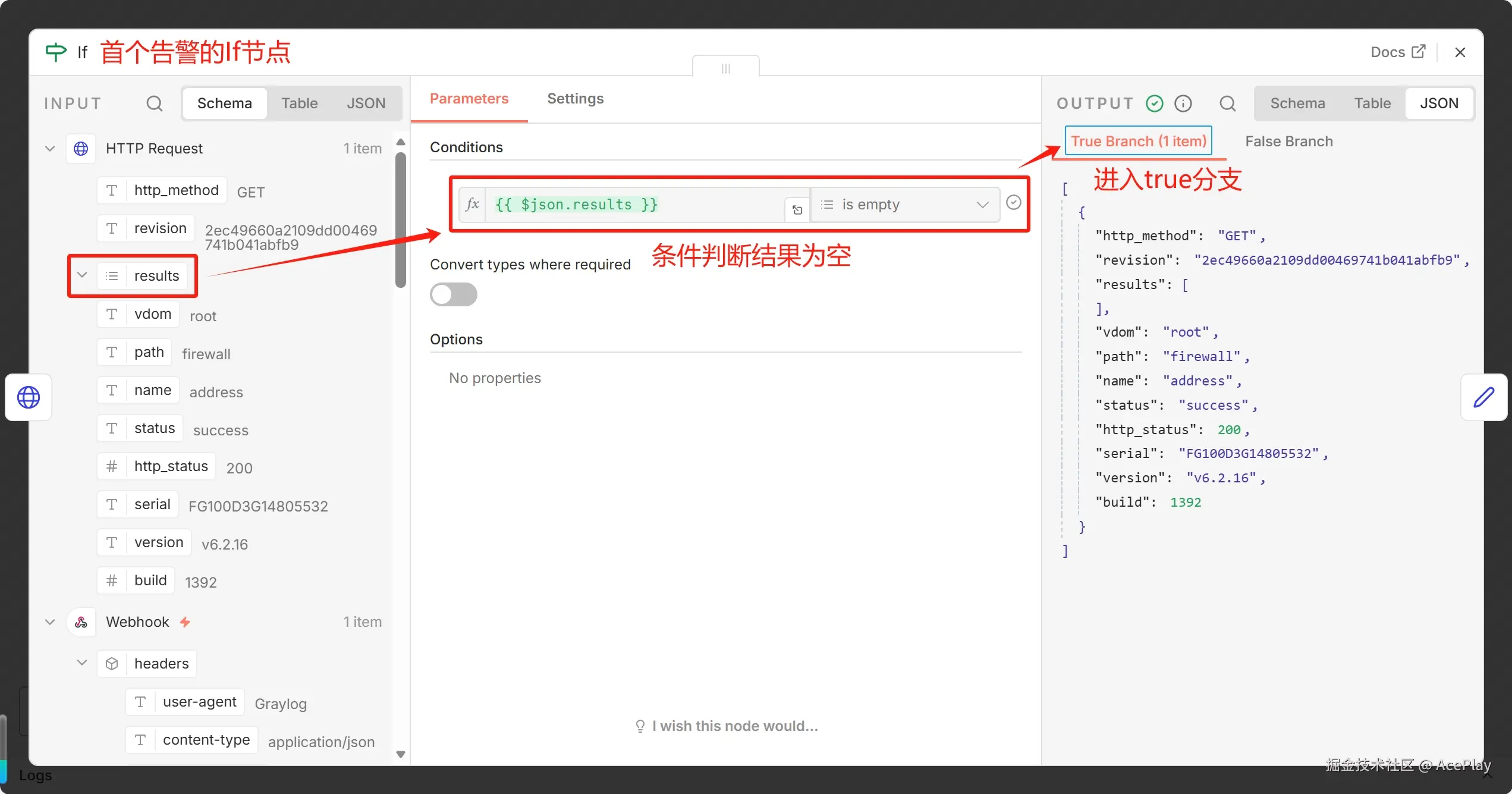

首个告警If节点

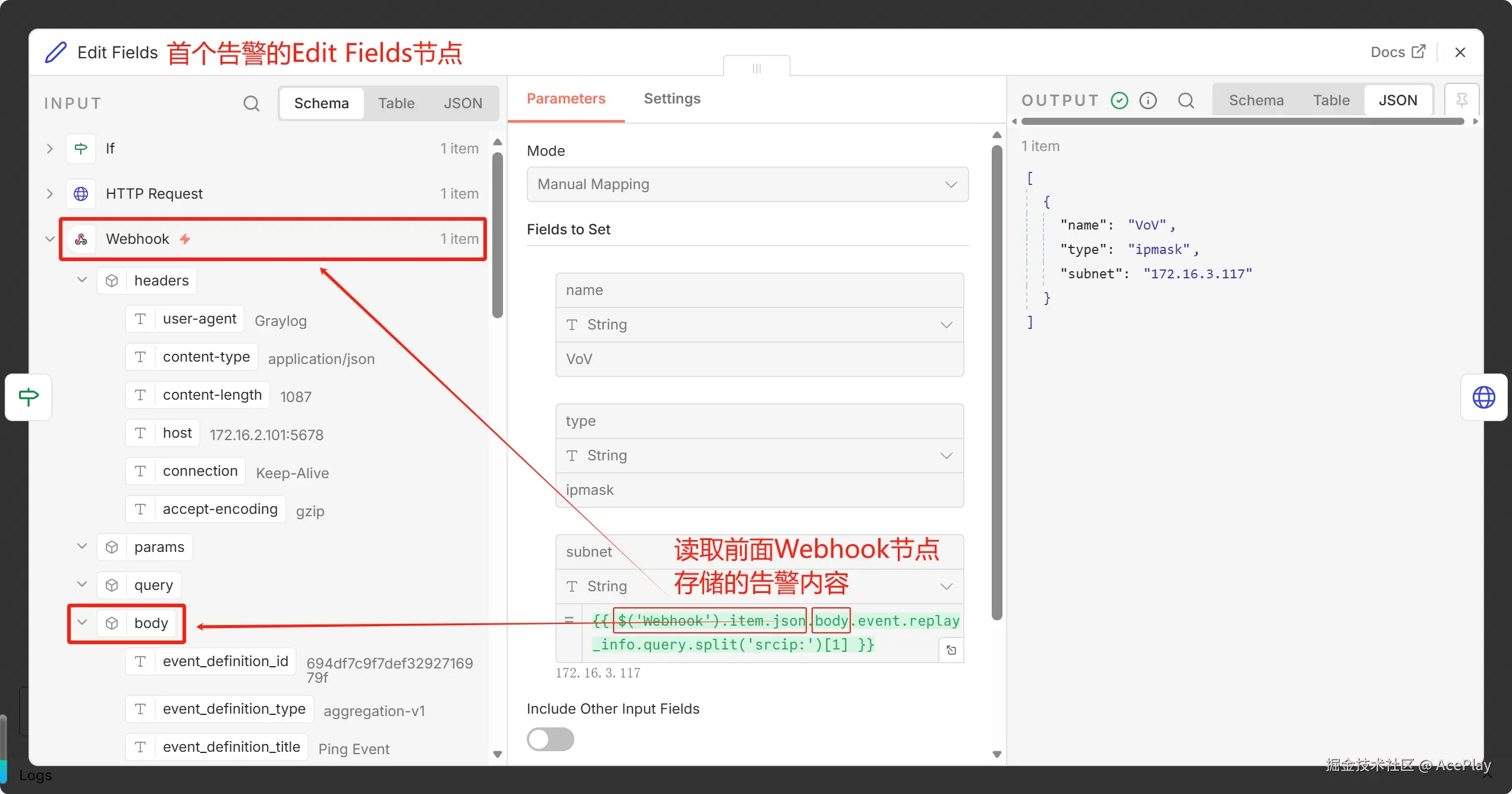

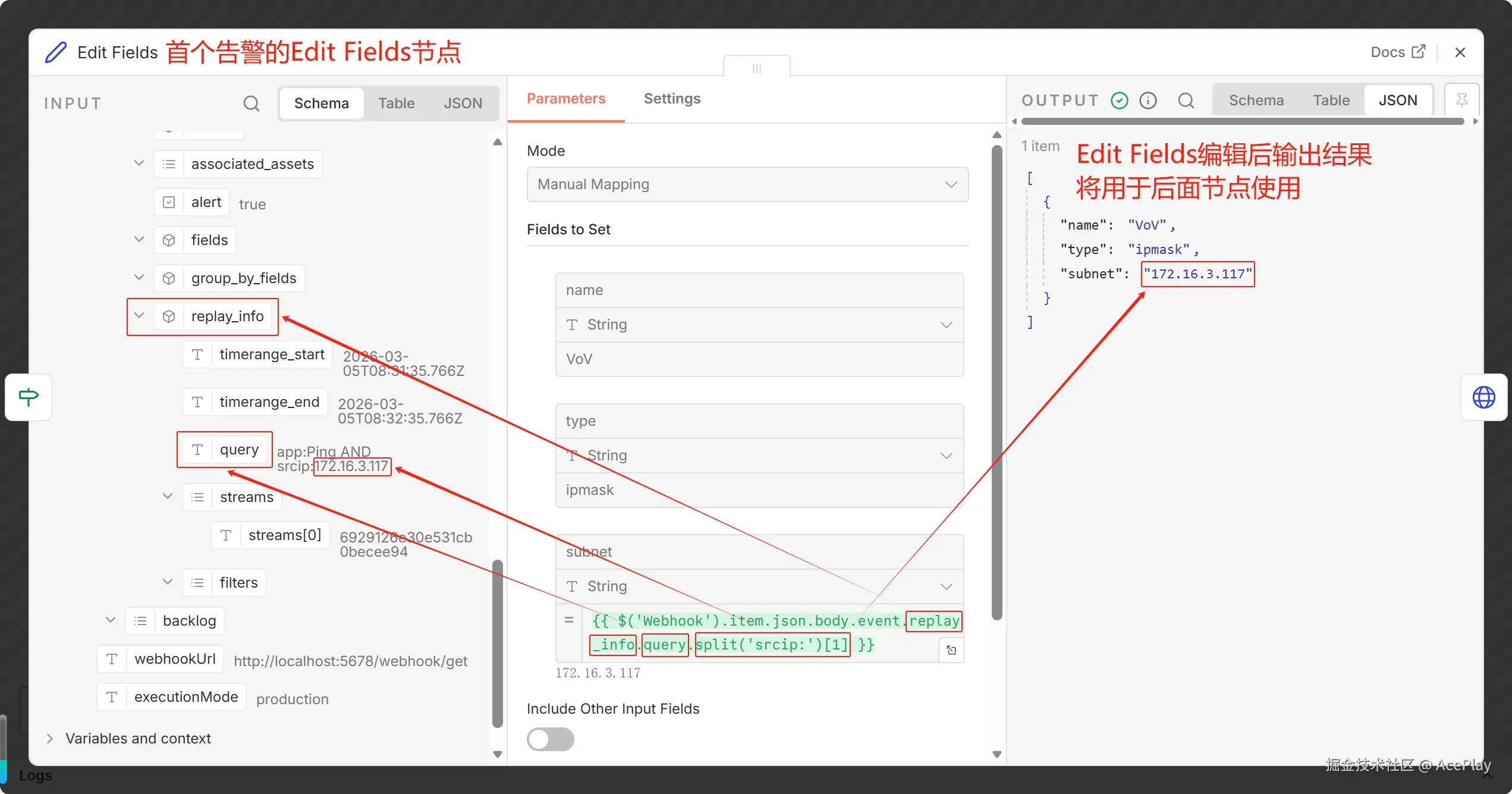

首个告警Edit Fields节点（上）


首个告警Edit Fields节点（下）

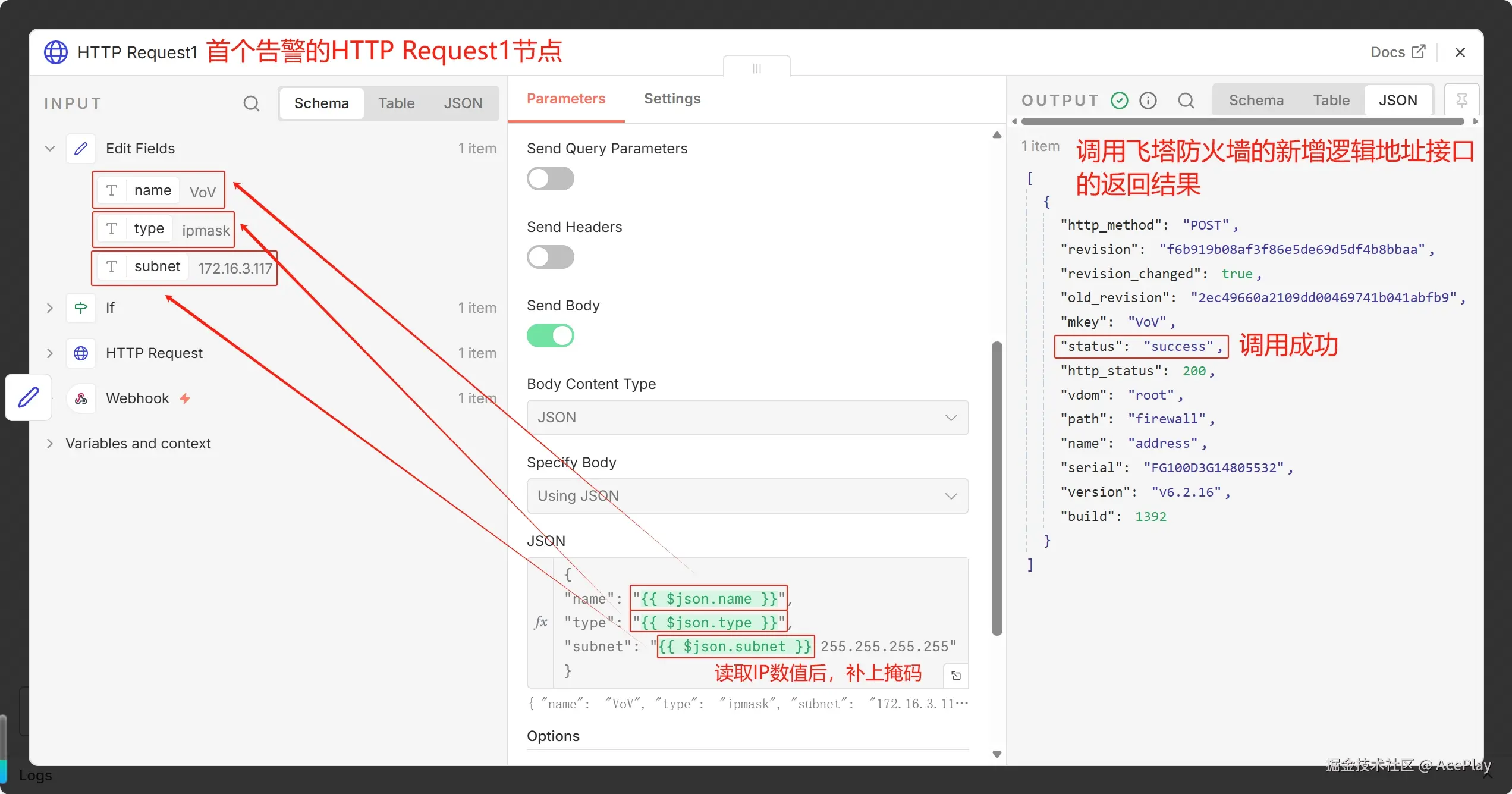

首个告警HTTP Request1节点

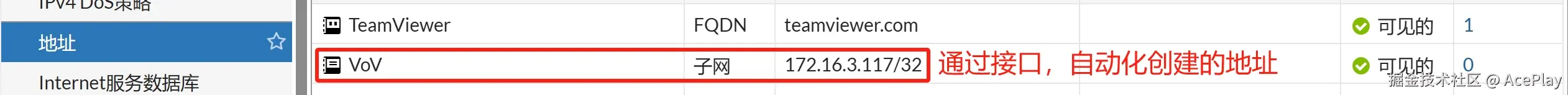

飞塔防火墙侧的结果

（3）再看第二个告警的执行结果，对应Graylog中的流量日志。其中Webhook节点的情况和前面一样，就不再展示。


第二个告警执行结果

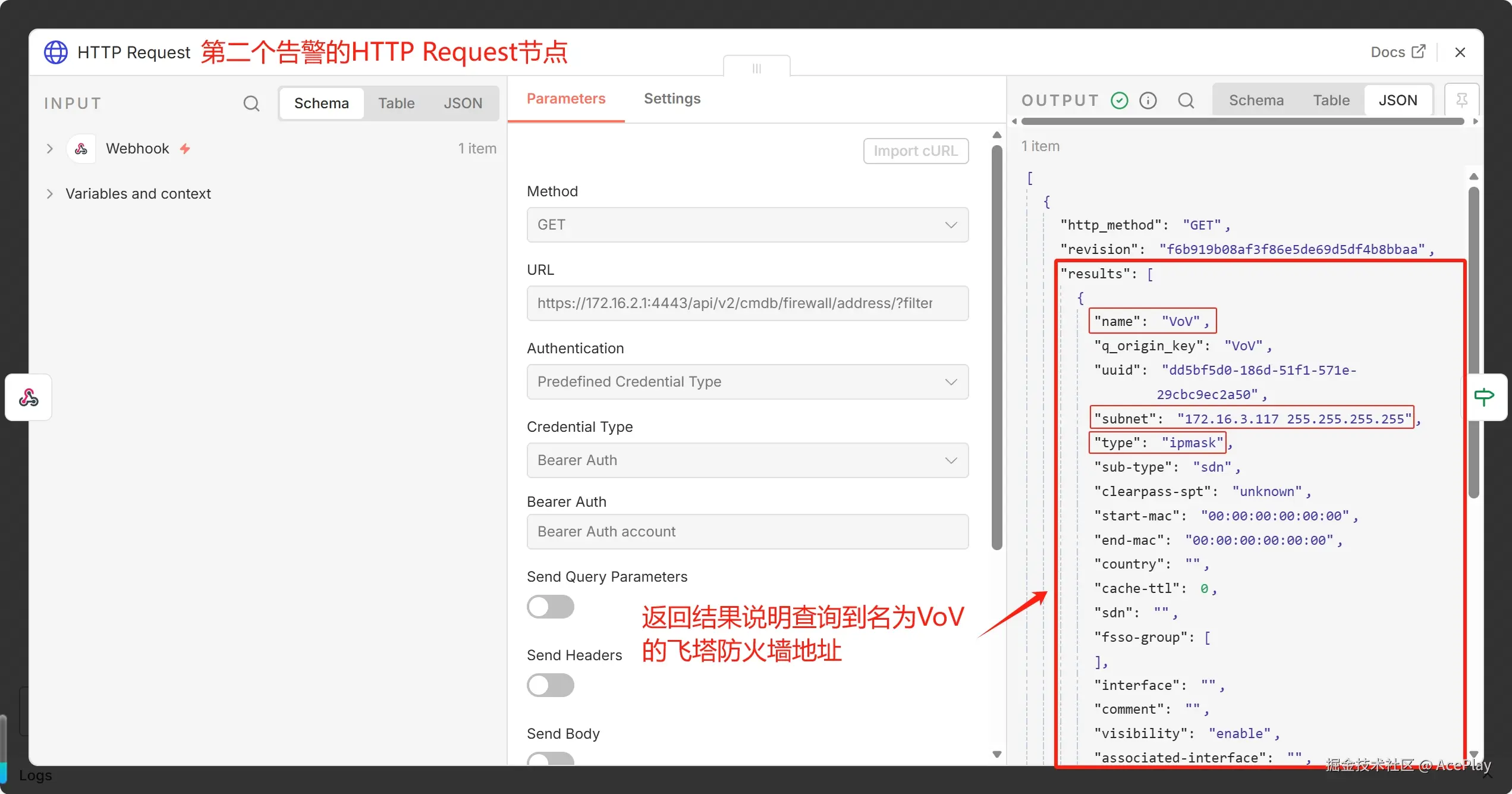

第二个告警HTTP Request节点

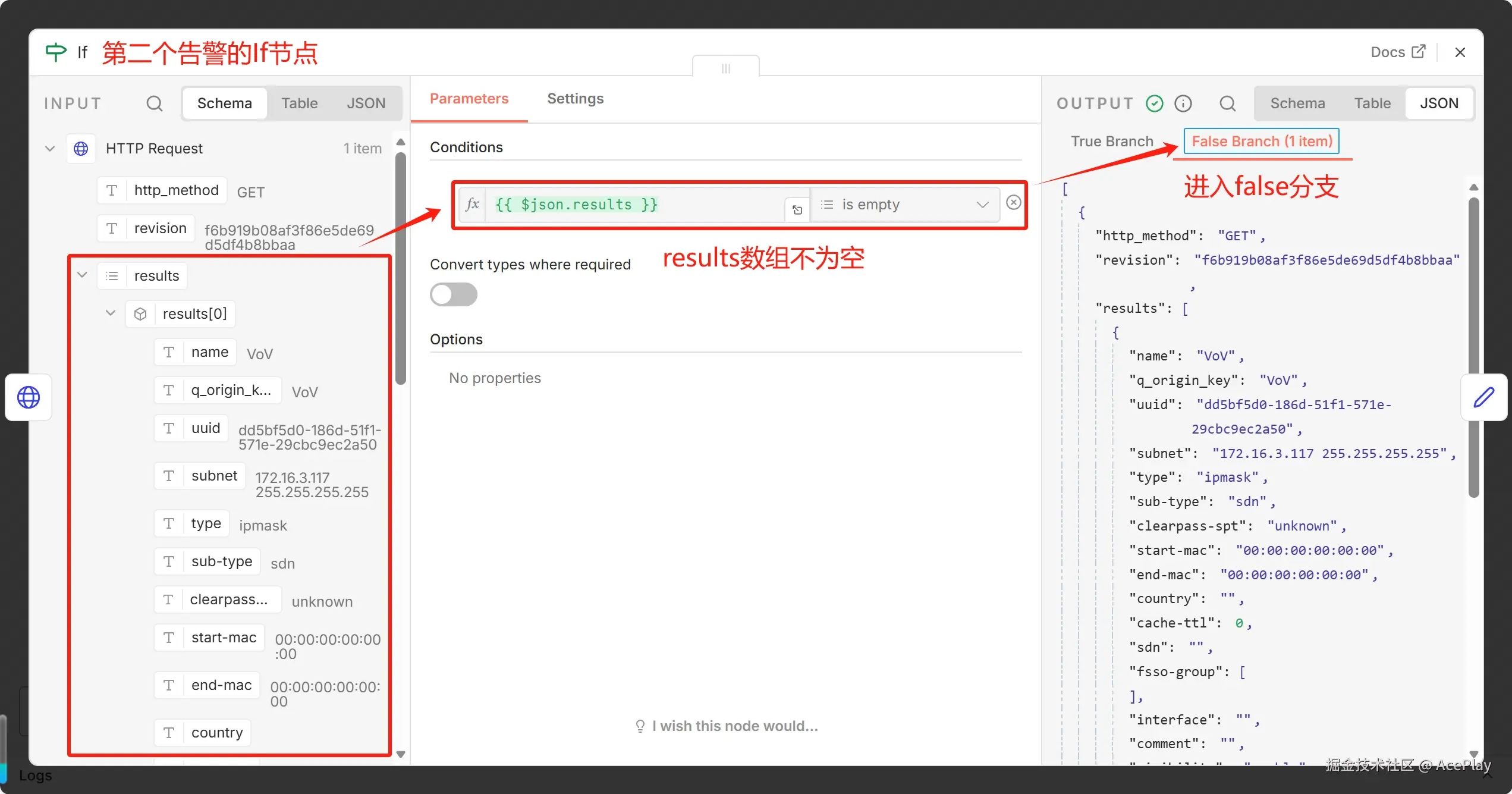

第二个告警If节点

（1）至此，Graylog、n8n和飞塔防火墙之间联动的一个简单全流程就测试完成，实现自动化配置的一个过程。
