配电网变电站短路电流计算是电力工程设计阶段的核心工作，直接关系到开关设备选型、继电保护定值整定、接地网热稳定校验等关键环节。传统计算方式多依赖 Excel 表格手动建模或通用电力分析软件，存在参数复用性差、计算流程不规范、结果追溯困难等问题。尤其在多接线方式、多变压器配置的变电站方案比选阶段，重复计算量大，易因人为疏漏导致计算误差。基于此，依托 LabVIEW 图形化编程平台开发专用短路电流计算系统，可实现计算流程标准化、参数管理系统化，适配 110kV 及以下配电网变电站的工程设计需求。
LabVIEW 开发优势
LabVIEW 作为工业级图形化编程环境，其特性与短路电流计算的工程需求高度契合：
- 图形化编程逻辑直观，工程师无需深入文本代码编写，可聚焦电力计算模型搭建，缩短开发周期；
- 内置丰富的数值计算函数库，支持矩阵运算、复数分析等短路电流计算核心算法，可直接调用电力系统分析常用的相量、阻抗计算模块；

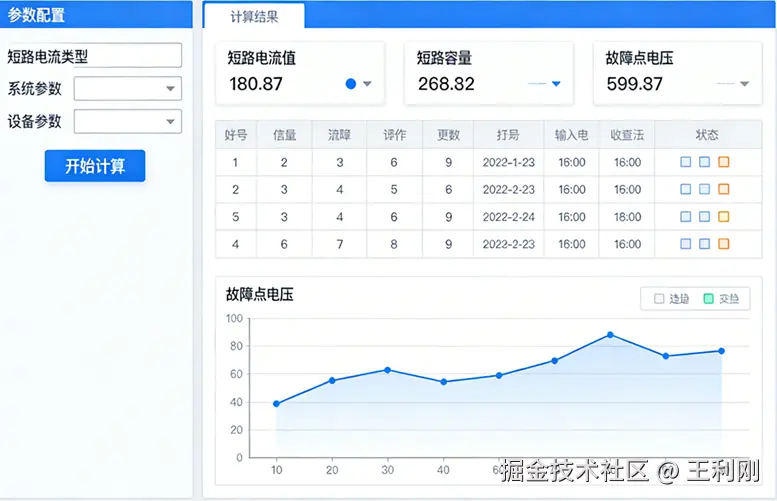

- 具备强大的人机交互界面（UI）设计能力，可快速搭建参数输入、计算过程可视化、结果输出一体化界面；
- 支持与 SQL Server 数据库的无缝对接，通过 LabSQL 工具包可实现计算参数、结果的结构化存储与多条件查询；
- 程序可编译为独立可执行文件，脱离开发环境运行，适配设计院、施工单位等不同场景的使用需求。
系统设计架构
1. 整体架构
系统采用模块化设计，分为前端交互层、核心计算层、数据存储层三层架构：
- 前端交互层：基于 LabVIEW 的前面板实现，包含参数配置、模型选择、计算控制、结果展示四个功能区；
- 核心计算层：在 LabVIEW 程序框图中实现，封装对称分量法、相分量法等计算逻辑，支持故障类型、接线方式、变压器参数的动态适配；
- 数据存储层：依托 SQL Server 数据库，建立变电站基础参数表、短路计算结果表、方案对比表，实现数据的持久化管理。
2. 核心计算模块
以对称分量法为核心算法，在 LabVIEW 中完成序网络建模与故障求解：
- 序阻抗参数化输入：设计自定义控件，支持系统正序、负序、零序阻抗，变压器短路电压、绕组接线方式等参数的批量录入；
- 故障类型适配：通过条件结构实现三相短路、单相接地短路、两相短路、两相接地短路的逻辑分支，自动匹配不同故障类型的边界条件；
- 计算结果实时输出：利用 LabVIEW 的波形图表与数值显示控件，同步展示短路电流有效值、冲击电流、短路容量等关键指标，支持计算过程的实时监控。
3. 数据库交互设计
通过 LabVIEW 的 Database Connectivity 工具包实现与 SQL Server 的交互：
- 数据写入：计算完成后，自动将变电站名称、电压等级、接线方式、计算参数、结果数据写入 SQL Server 对应数据表，支持单条录入与批量导入；
- 数据查询：设计多维度查询界面，可按变电站名称、电压等级、故障类型、计算日期等条件检索历史数据，查询结果以表格形式在 LabVIEW 前面板展示；
- 数据管理：支持数据修改、删除、导出，可将查询结果导出为 Excel 格式，满足工程报告编制需求。
工程应用实现
1. 参数配置流程
在 LabVIEW 前端界面完成基础参数配置：
- 选择变电站接线方式（单母分段、内桥、外桥、线变组等），录入变压器台数、容量、短路电压等核心参数；
- 设置系统侧参数，包括系统等效阻抗、短路点电压等级、故障类型；
- 配置完成后，通过 “参数校验” 按钮触发 LabVIEW 内置的逻辑校验模块，检查参数合理性（如变压器短路电压范围、阻抗值非负等），避免无效计算。
2. 计算过程与结果
以 110kV 变电站 10kV 母线短路计算为例：
- 输入参数：2 台 63MVA 双绕组变压器，短路电压 17%，系统正序阻抗 0.0598Ω，零序阻抗 0.1253Ω，短路点平均电压 10.5kV；
- 计算触发：点击 “开始计算” 按钮，LabVIEW 自动调用核心计算模块，完成序网络等效、故障电流求解，整个过程耗时＜1s；
- 结果展示：前面板实时显示三相短路电流 28.2kA、冲击电流 71.9kA、短路容量 512.8MVA，同时生成计算报告，包含参数明细、计算过程、结果汇总，支持一键打印。
3. 方案对比功能
利用 LabVIEW 的数组与表格控件，实现多方案对比：
- 批量导入不同接线方式、变压器配置的计算参数，自动完成多组方案的短路电流计算；
- 将各组结果汇总至 SQL Server，在 LabVIEW 界面生成对比表格，直观展示不同方案下短路电流的差异，为变电站设计方案优化提供数据支撑。五、应用效果与价值
- 效率提升：相较于传统手动计算，单座变电站多方案短路电流计算耗时从 2 小时缩短至 10 分钟以内，大幅降低重复劳动；
- 精度保障：LabVIEW 的数值计算精度可达 10^-6，结合参数校验逻辑，有效避免人为计算错误，计算结果与专业电力分析软件偏差＜1%；
- 数据管理：SQL Server 数据库实现计算数据的结构化存储，可追溯不同版本的计算方案，满足工程归档与复核需求；
- 易用性：图形化界面降低操作门槛，非编程专业的电力工程师可快速上手，无需额外的编程培训。
六、拓展应用方向
基于现有系统，可进一步拓展 LabVIEW 的应用场景：
- 集成继电保护整定计算模块，利用 LabVIEW 的逻辑运算功能，实现短路电流与保护定值的联动计算；
- 接入实时数据采集模块，通过 NI DAQ 设备获取变电站实测参数，实现计算值与实测值的对比分析；
- 开发 Web 发布功能，将 LabVIEW 程序发布为 Web 应用，支持多终端访问与协同计算。
