30.闪烁电路
一、闪烁电路的核心原理
闪烁电路本质是“时钟振荡电路”，通过两个定时器（T37、T38）互锁，产生周期性的通断脉冲（如“1s通、2s断”或“2s通、1s断”），常用于报警、娱乐等需要“闪烁”效果的场合。
（图片摘自《现代电气控制及PLC应用技术》(王永华)）

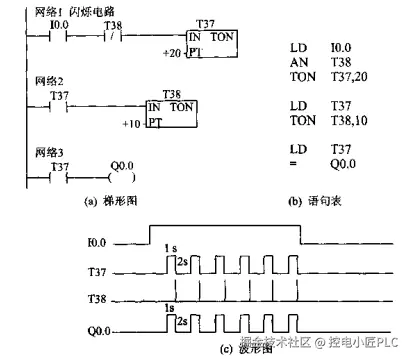

二、典型闪烁电路分析
该图由两个定时器（T37、T38）和一个输出（Q0.0）组成，逻辑如下：
1. 网络1：T37（接通延时定时器，TON）
- 指令：LD 10.0（输入I0.0，故障/启动信号）
- AN T38（T38的常闭触点，初始为ON）
- TON T37, 10（T37定时1s，时基100ms → 10×100ms=1s）
- 功能：当I0.0有效时，T37开始计时，1s后T37的常开触点闭合。
2. 网络2：T38（接通延时定时器，TON）
- 指令：LD T37（T37的常开触点，1s后闭合）
- TON T38, 20（T38定时2s，20×100ms=2s）
- 功能：T37闭合后，T38开始计时，2s后T38的常闭触点断开（同时T38的常开触点闭合）。
3. 网络3：输出Q0.0（报警灯/电铃）
- 指令：LD T37（T37的常开触点）
- 功能：T37计时1s后，其常开触点闭合 → Q0.0得电；T38计时2s后，T38的常闭触点断开 → T37复位 → Q0.0失电。
4. 时序图
- I0.0：输入信号，有效后保持ON。
- T37：1s后输出ON，3s后（T38复位后）再次ON，形成1s高电平、2s低电平的脉冲。
- T38：T37闭合后开始计时，2s后输出ON，使T37复位。
- Q0.0：跟随T37的脉冲，呈现1s亮、2s灭的闪烁效果。
（图片摘自《现代电气控制及PLC应用技术》(王永华)）

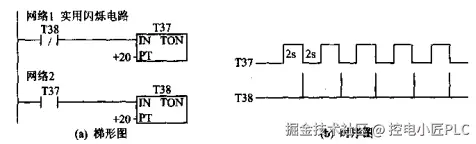

三、实用闪烁电路分析
该图是更贴近工程应用的闪烁电路，通过调整定时器时基和设定值，实现“2s通、1s断”的闪烁（与典型电路周期相同，相位相反）。
1. 网络1：T37（接通延时定时器，TON）
- 指令：LD 10.0（输入I0.0）
- AN T38（T38的常闭触点）
- TON T37, 20（T37定时2s，20×100ms=2s）
- 功能：I0.0有效后，T37计时2s，2s后T37的常开触点闭合。
2. 网络2：T38（接通延时定时器，TON）
- 指令：LD T37（T37的常开触点，2s后闭合）
- TON T38, 10（T38定时1s，10×100ms=1s）
- 功能：T37闭合后，T38计时1s，1s后T38的常闭触点断开 → T37复位。
3. 时序图
- T37：2s后输出ON，3s后（T38复位后）再次ON，形成2s高电平、1s低电平的脉冲。
- T38：T37闭合后计时1s，1s后输出ON，使T37复位。
- Q0.0（若接在此处）：会呈现2s亮、1s灭的闪烁效果。
四、闪烁电路的通用设计思路
- 定时器互锁：用一个定时器的常开触点启动另一个定时器，另一个定时器的常闭触点复位第一个定时器，形成循环振荡。
- 周期计算：总时间 = T37定时时间 + T38定时时间（如典型电路：1s+2s=3s周期）。
- 输出控制：将第一个定时器的常开触点作为输出（Q0.0）的驱动条件，使输出跟随脉冲闪烁。
五、应用场景
- 报警电路：故障发生时，报警灯/电铃闪烁，提醒操作人员；消铃后变为常亮（结合自锁和消铃逻辑）。
- 状态指示：设备待机、运行中需要“呼吸灯”效果。
- 娱乐/装饰：灯光闪烁、广告牌动态显示等。
总结
PLC闪烁电路的核心是“双定时器互锁”，通过两个定时器的“启动-复位”循环，产生周期性脉冲，驱动输出（如Q0.0）闪烁。调整定时器的时基和设定值，可灵活改变闪烁的“通断时间”和“周期”，满足不同场景需求。
