防火墙透明部署二层旁挂技术笔记

1. 项目概述

本文档旨在描述三台网络设备（S1交换机、R1路由器、F1防火墙）的配置及其实现的网络功能。主要设计目标包括：

  • 实现R1与S1之间的双链路冗余，提供逃生通道以应对主链路故障。
  • 防火墙F1以透明旁挂模式部署，对Trust与UnTrust进行安全隔离，同时不改变三层拓扑。
  • 通过 静态路由+NQA 结合，确保在故障时快速切换，保障业务连续性。

2. 网络拓扑与IP规划

2.1 设备角色及连接关系

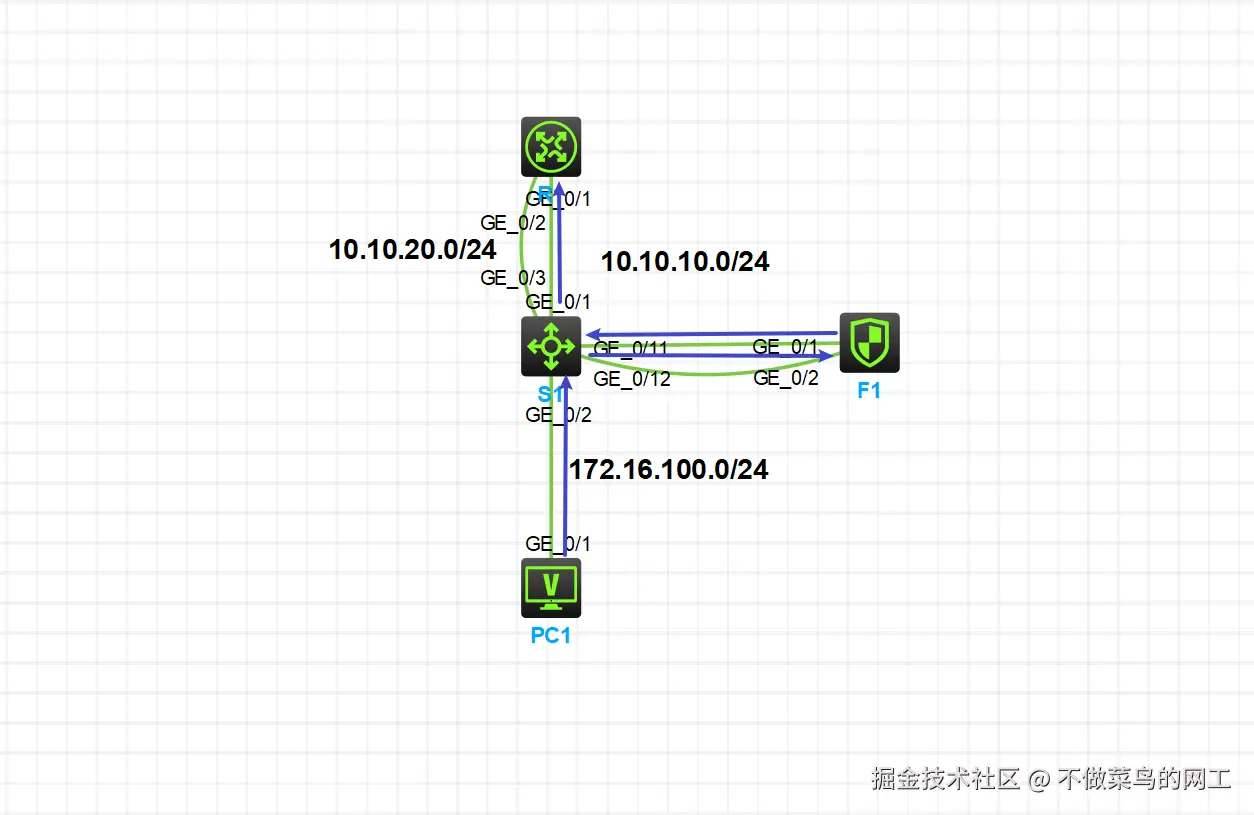

正常流量转发情况 image.png

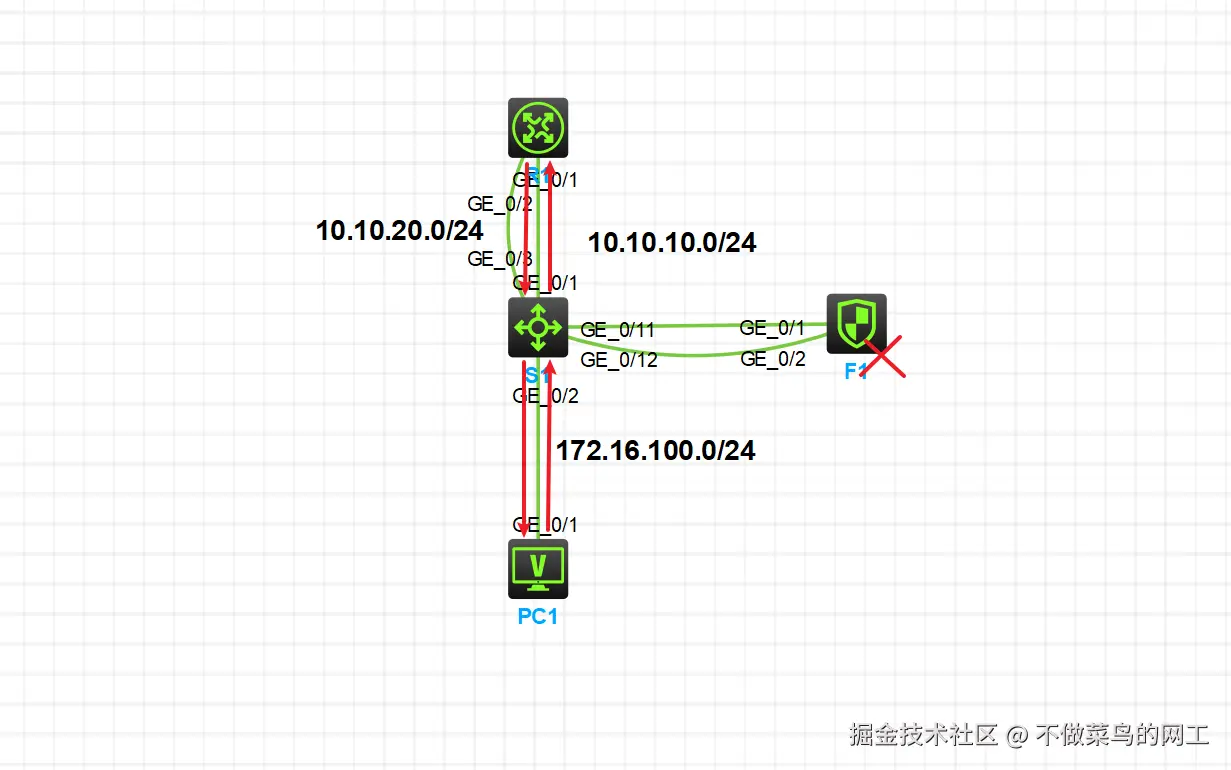

防火墙故障逃生通道 image.png

  • R1（路由器）：作为出口路由器或上行连接，提供与外部网络（如Internet）的互联。连接S1的两条链路。
  • S1（交换机）：作为核心交换机，提供VLAN间路由及与R1的互联。下联防火墙F1及可能的内部终端。
  • F1（防火墙）：透明模式防火墙，旁挂于核心交换机中，对进出的流量进行访问控制。

2.2 IP地址规划表

设备接口IP地址所属VLAN/网络说明
R1GigabitEthernet0/110.10.10.1/24-连接S1 VLAN20网络（主路径）
R1GigabitEthernet0/210.10.20.1/24-连接S1 GE1/0/3（备份路径）
R1Loopback08.8.8.8/32-管理/标识地址
S1Vlan-interface2010.10.10.2/24VLAN20与R1 GE0/1通信
S1GigabitEthernet1/0/310.10.20.2/24-与R1 GE0/2直连
S1Vlan-interface100172.16.100.254/24VLAN100内部网络网关
S1GigabitEthernet1/0/2-VLAN100连接F1 GE1/0/1 (Untrust)
F1GigabitEthernet1/0/1-VLAN100连接S1，属于Untrust区域
F1GigabitEthernet1/0/2-VLAN100连接内部网络，属于Trust区域
PC1GigabitEthernet0/1172.16.100.1/24VLAN100网关172.16.100.254

3. 设备配置详解

3.1 S1交换机配置要点

  • 基础配置：主机名S1，启用STP全局，配置VLAN 10、20、100。

  • 三层接口：

    • VLAN接口20：IP 10.10.10.2/24，用于与R1主路径通信。
    • GE1/0/3：三层路由模式，IP 10.10.20.2/24，连接R1备份路径。
    • VLAN接口100：IP 172.16.100.254/24，作为内部网络网关。

  • 物理接口：

    • GE1/0/1：access VLAN 10，连接R1路由器主路径。
    • GE1/0/11：access VLAN 10，连接防火墙F1的Untrust接口。
    • GE1/0/12: access VLAN 20 链接防火墙F1的Trust接口。
    • 其余接口默认bridge模式，未配置。

  • 路由配置：

    ip route-static 0.0.0.0 0 10.10.20.1 preference 255
ip route-static 0.0.0.0 0 10.10.10.1

    默认路由两条：下一跳10.10.10.1为主（未指定优先级，默认60），下一跳10.10.20.1为备（优先级255）。主路径指向R1的GE0/1，备份指向R1的GE0/2。

3.2 R1路由器配置要点

  • 基础配置：主机名R1，启用IP unreachables等。

  • 接口：

    • GE0/1：10.10.10.1/24，连接S1主路径。
    • GE0/2：10.10.20.1/24，连接S1备份路径。
    • Loopback0：8.8.8.8/32。 用于连通性测试。

  • NQA联动：

    nqa entry admin routestatic
 type icmp-echo
  destination ip 10.10.10.2
  frequency 1000
  probe count 2
  probe timeout 500
  reaction 1 checked-element probe-fail threshold-type consecutive 3 action-type trigger-only
nqa schedule admin routestatic start-time now lifetime forever
track 1 nqa entry admin routestatic reaction 1

    创建NQA测试，监控到S1的VLAN20地址10.10.10.2的连通性。连续3次探测失败则触发track 1 down。

  • 路由配置：

    ip route-static 172.16.100.0 24 10.10.20.2 preference 255
ip route-static 172.16.100.0 24 10.10.10.2 track 1

    到内网172.16.100.0/24的主路由下一跳10.10.10.2，由track 1监控；备份路由下一跳10.10.20.2，优先级255。当主链路故障时，track down，主路由失效，自动切换到备份路由。

3.3 F1防火墙配置要点

  • 基础配置：主机名F1，透明模式部署。

  • VLAN：创建VLAN 100。

  • 接口：

    • GE1/0/1：bridge模式，access VLAN 100，连接S1。
    • GE1/0/2：bridge模式，access VLAN 100，连接内部网络。

  • 安全区域：

    • Trust区域：导入接口GE1/0/2及VLAN 100。
    • Untrust区域：导入接口GE1/0/1及VLAN 100。

  • 安全策略：

    security-policy ip
 rule 0 name Trust>Untrust
  action pass
  source-zone Trust
  destination-zone Untrust
 rule 5 name Untrust>Trust
  action pass
  source-zone Untrust
  destination-zone Trust
  application ICMP

    策略说明：

    • 允许Trust区域（内部网络）主动访问Untrust区域（连接S1侧）的所有流量。
    • 仅允许ICMP协议从Untrust访问Trust，即外部（S1侧）只能ping通内部网络，其他协议被阻断。

  • 管理配置：启用HTTP/HTTPS，本地用户admin，权限级别3及network-admin等。

4. 冗余与逃生通道机制

4.1 双向链路冗余设计

R1与S1之间部署了两条物理链路，分别承载不同的IP网络：

  • 主路径：R1 GE0/1 (10.10.10.1) ↔ S1 VLAN20 (10.10.10.2)
  • 备份路径：R1 GE0/2 (10.10.20.1) ↔ S1 GE1/0/3 (10.10.20.2)

正常情况下，流量优先通过主路径转发。R1通过NQA实时监控主路径的连通性（检测10.10.10.2）。S1则通过默认路由优先级控制上行流量主备。

4.2 故障切换逻辑

  • 当主路径故障时（如R1 GE0/1到S1的链路中断或S1 VLAN20不可达）：
    1. R1的NQA探测连续失败，触发track 1状态变为negative。
    2. 与track关联的主静态路由（下一跳10.10.10.2）失效，从路由表中移除。
    3. R1启用备份静态路由（下一跳10.10.20.2），所有发往172.16.100.0/24的流量切换到备份路径。
    4. 同时，S1的上行默认路由主路径（下一跳10.10.10.1）也可能因链路故障而不可达，但S1有备份默认路由（下一跳10.10.20.1，优先级255）会生效，确保S1访问外部网络的流量也切换到备份链路。
  • 当主路径恢复时：NQA探测成功，track重新变为positive，主路由恢复，流量切回主路径。

此设计实现了双向的逃生通道，确保单一链路故障不会导致网络中断。

5. 安全策略分析

5.1 防火墙透明模式

F1以透明模式部署，所有接口均为二层bridge接口并属于同一VLAN 100。它不参与三层转发，仅对经过的帧进行安全过滤。这种模式无需改变现有网络拓扑，只需将防火墙串接在关键路径上。

5.2 区域与策略

  • Trust区域：内部网络侧（GE1/0/2），代表可信网络。
  • Untrust区域：连接S1侧（GE1/0/1），代表外部或较不可信网络。

策略规则：

  • Trust -> Untrust（规则0）：允许所有流量。内部网络可以主动访问外部（如上网、访问S1网关或其他资源）。
  • Untrust -> Trust（规则5）：仅允许ICMP协议。外部无法主动发起TCP/UDP连接，只能ping内部进行探测。这有效保护了内部网络免受外部非法访问，同时允许必要的ICMP诊断。

注意：由于防火墙可能具有状态检测功能，实际由内部发起的会话返回流量通常会被自动允许，无需显式规则。但此处配置了仅ICMP允许，若防火墙无状态检测，则内部发起的TCP/UDP返回流量会被阻断，导致通信异常。需根据设备实际行为确认。

6. 测试与验证建议

6.1 连通性测试

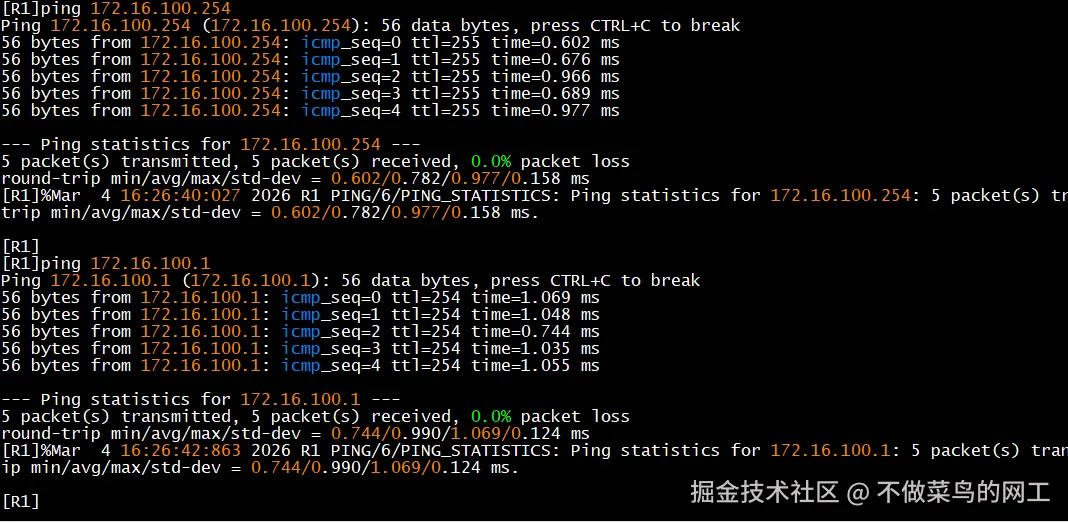

  • 从R1 ping 172.16.100.254（S1 VLAN100接口）及内部主机，验证主路径正常。


  • 从内部主机 ping R1的Loopback 8.8.8.8，验证返回流量。


6.2 冗余切换测试

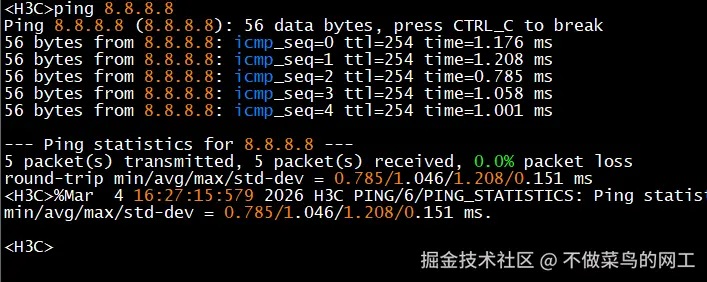

  • 手动断开R1 GE0/1与S1主路径之间的链路（或关闭S1对应端口）。
  • 观察R1上路由表变化（主路由消失，备份路由生效）。
  • 持续ping测试，确认丢包不超过NQA检测周期（3秒），验证快速切换。
  • 恢复链路，观察路由回切。

6.3 安全策略验证

  • 从内部主机（Trust侧）主动访问外部（如telnet到R1的某个端口），应成功。
  • 从R1（Untrust侧）主动发起TCP连接到内部主机，应被阻断。
  • 从R1 ping内部主机，应成功（ICMP允许）。
