Rancher 线上级RKE2 集群搭建与深度排错指南

本文档详细讲解如何在 Rancher 管理平台下，于内网或离线环境中，通过 RKE2 架构搭建和注册 Kubernetes 生产集群。内容涵盖从系统准备、离线镜像同步到集群创建与核心问题排查的全流程。

前提：请确保已有一个正在运行的 Rancher Server（v2.13.1），可参考前序文档：RKE2 单节点集群安装 Rancher+ 私有镜像仓库搭建 完整教程

环境要求

项目要求
操作系统Rocky Linux 8/9、CentOS 7/8、Ubuntu 20.04+
网络可访问外网或配置私有镜像仓库

一、系统初始化

在将任何节点加入集群前，必须完成以下基础配置。以下脚本适用于 RHEL/CentOS/Rocky Linux 系列。

#!/bin/bash
#!/bin/bash
echo "开始服务器初始化 (Rocky/CentOS 版本)..."
​
yum update -y
​
# 检查是否为 root 用户
if [ "$(id -u)" -ne 0 ]; then
  echo "请使用 root 用户运行此脚本。"
  exit 1
fi
​
# 1 修改 /etc/hostname
echo "请输入新的主机名 (hostname):"
read NEW_HOSTNAME
if [ -z "$NEW_HOSTNAME" ]; then
  echo "主机名不能为空。"
  exit 1
fi
​
echo "设置主机名为: $NEW_HOSTNAME"
hostnamectl set-hostname "$NEW_HOSTNAME"
​
# 2 关闭防火墙
echo "关闭防火墙..."
systemctl stop firewalld
systemctl disable firewalld
systemctl status firewalld --no-pager
​
# 3 关闭 SELinux
echo "关闭 SELinux..."
setenforce 0
sed -i 's/^SELINUX=enforcing$/SELINUX=disabled/' /etc/selinux/config
​
# 4 禁用内存交换
echo "禁用内存交换 (swap)..."
sed -i '/ swap /s/^/#/' /etc/fstab
swapoff -a
​
echo "当前内存状态："
free -h
​
# 5 转发 IPv4 并让 iptables 看到桥接流量
echo "设置 IPv4 转发和桥接流量配置..."
cat <<EOF | tee /etc/modules-load.d/k8s.conf
overlay
br_netfilter
EOF
​
modprobe overlay
modprobe br_netfilter
​
cat <<EOF | tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-iptables  = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward                 = 1
EOF
​
sysctl --system
​
echo "确认加载的内核模块："
lsmod | grep br_netfilter
lsmod | grep overlay
​
echo "确认系统变量："
sysctl net.bridge.bridge-nf-call-iptables net.bridge.bridge-nf-call-ip6tables net.ipv4.ip_forward
​
echo "所有配置完成。建议重启系统以确保所有更改生效。"

二、离线镜像准备（同步至私有仓库）

在内网环境中，必须提前将 RKE2 和 Rancher 所需的所有容器镜像推送至私有镜像仓库。

同步过程参考2. 收集镜像并发布到私有仓库 | Rancher

2.1 获取镜像清单与工具

  1. 访问 Rancher GitHub Releases 页面。

  2. 找到与您 Rancher Server 对应的版本（例如 v2.13.1）。

  3. 下载以下三个关键文件：

    • rancher-images.txt (镜像列表)
    • rancher-save-images.sh (镜像拉取脚本)
    • rancher-load-images.sh (镜像推送脚本)

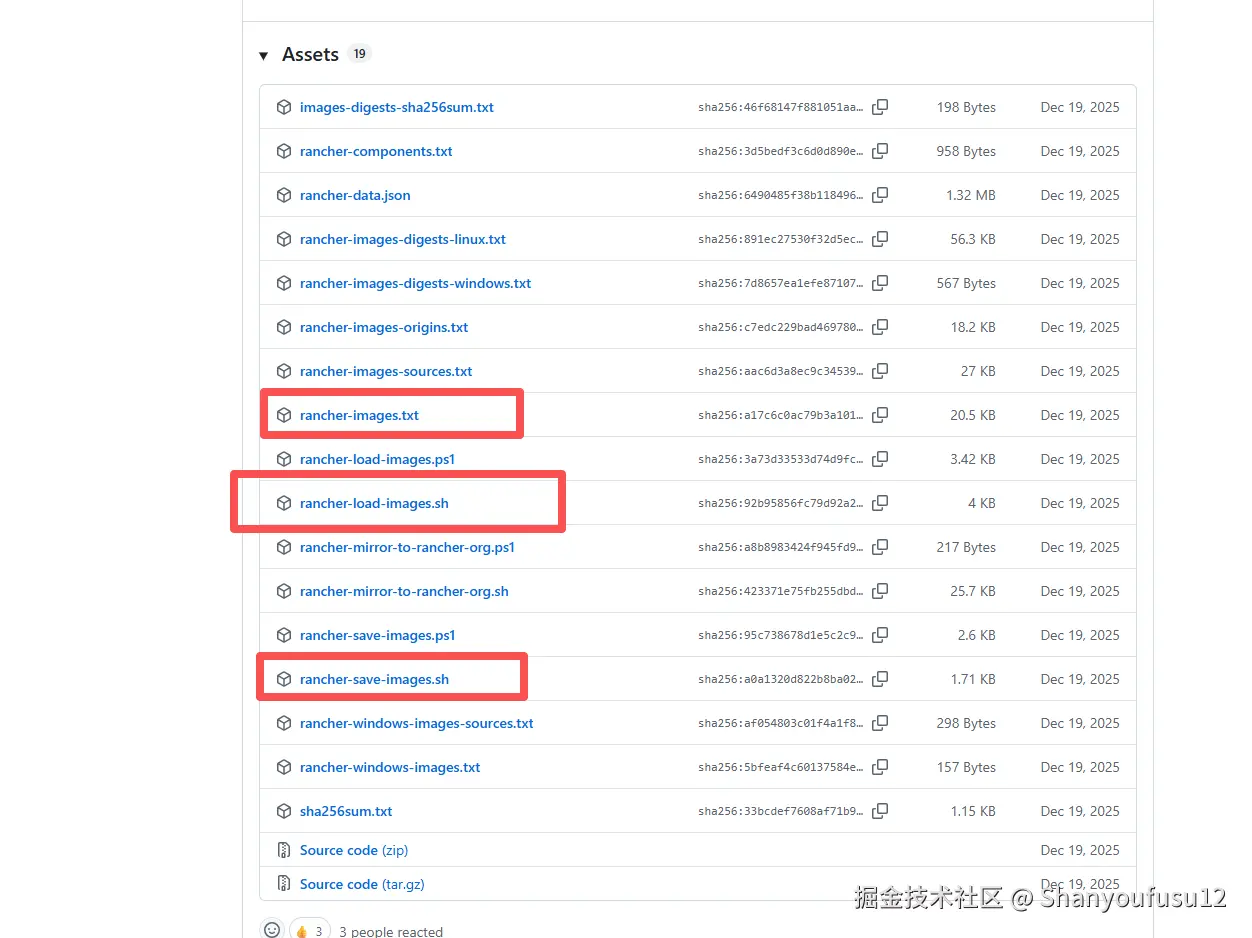

image-20260205173811162 image-20260205175031622

2.2 在外网机器上拉取镜像

# 1. 去重镜像列表
sort -u rancher-images.txt -o rancher-images.txt
​
# 2. 赋予脚本权限并执行拉取
chmod +x rancher-save-images.sh
./rancher-save-images.sh --image-list ./rancher-images.txt
# 执行成功后，会生成 `rancher-images.tar.gz` 压缩包

执行成功后再该目录会有一个名为 rancher-images.tar.gz 的压缩包

2.3 在内网机器上导入镜像至私有仓库

将生成的 rancher-images.tar.gz 和 rancher-images.txt 上传至可访问私有仓库的内网机器。

# 1. 登录到私有镜像仓库
docker login <你的私有仓库地址:端口>
​
# 2. 执行推送脚本
chmod +x rancher-load-images.sh
./rancher-load-images.sh --image-list ./rancher-images.txt --registry <你的私有仓库地址:端口>

注意：确保后续所有 Kubernetes 节点都能无障碍访问此私有仓库。

三、在 Rancher 中创建 RKE2 集群

3.1 配置集群初始化信息

  1. 登录 Rancher UI，进入 集群管理 -> 创建 -> 自定义。

image-20260205181042557

image-20260205181102846

image-20260205181115429

2.填写集群名称，选择 RKE2/K3s 类型和所需的 Kubernetes 版本。

image-20260205181227729

3.关键步骤：配置私有仓库。 配置私有集群镜像仓库地址，在配置之前，如私有仓库需要认证，则需要，再Rancher的管理节点，创建仓库的secret。

注意此处最好不要直接通过页面创建secret，因为Rancher在创建registries.yaml的时候，如果直接从页面配置，registries.yaml文件中的auth配置会变成明文，而正常生效的配置必须是通过base64加密的，故在创建后，集群注册时，拉取镜像会报错。

#对账号密码进行加密，中间：是必须保留的
echo -n "账号:密码" | base64
​
cat > admin-secret.yaml << 'EOF'
apiVersion: v1
kind: Secret
metadata:
  name: admin-secret
  namespace: fleet-default
type: rke.cattle.io/auth-config
data:
  auth: <生成的base64加密>
EOF
kubectl apply -f admin-secret.yaml

然后再配置镜像仓库的时候，选择这个secret为仓库认证的密钥，如下

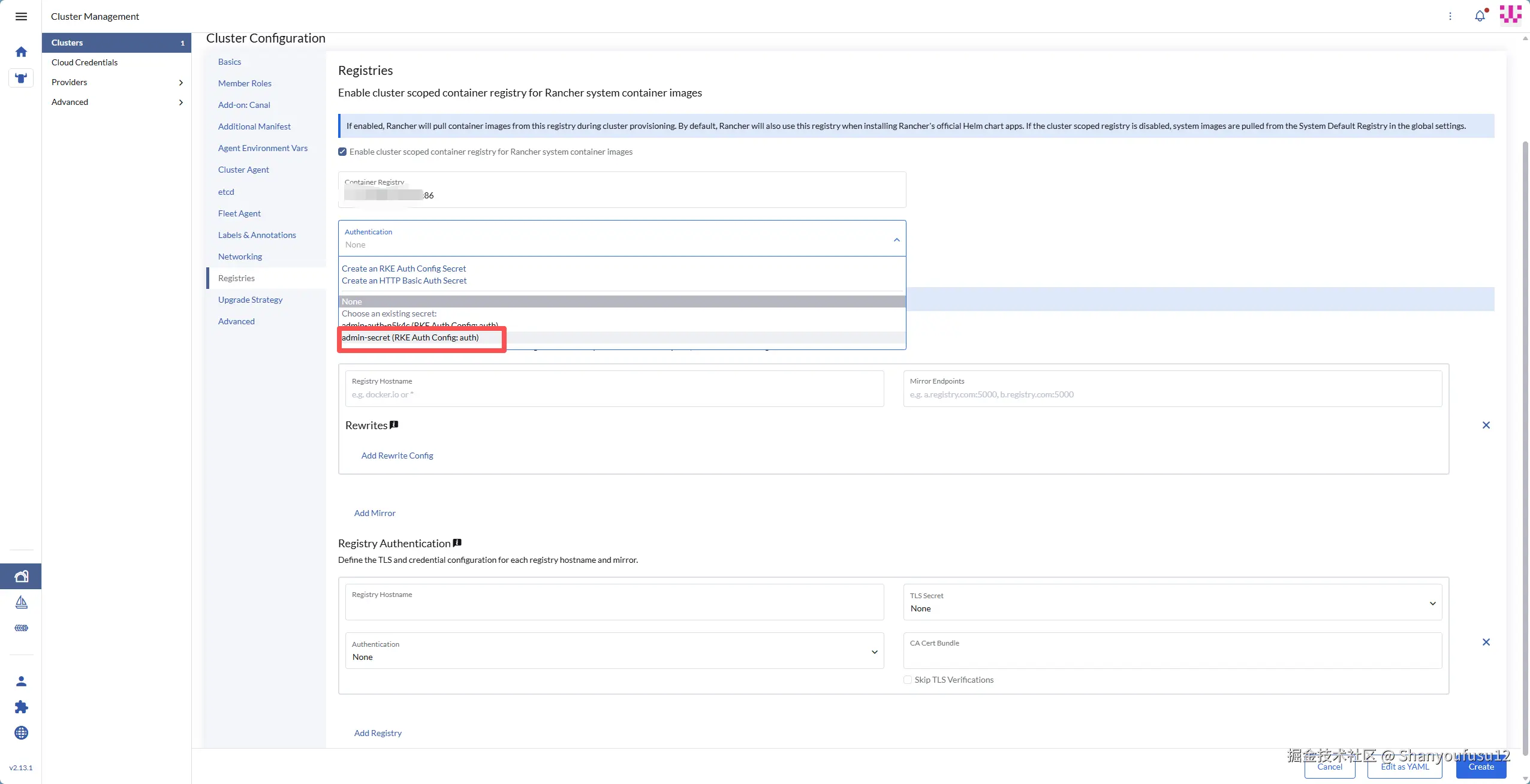

image-20260205184640043

image-20260205184914496

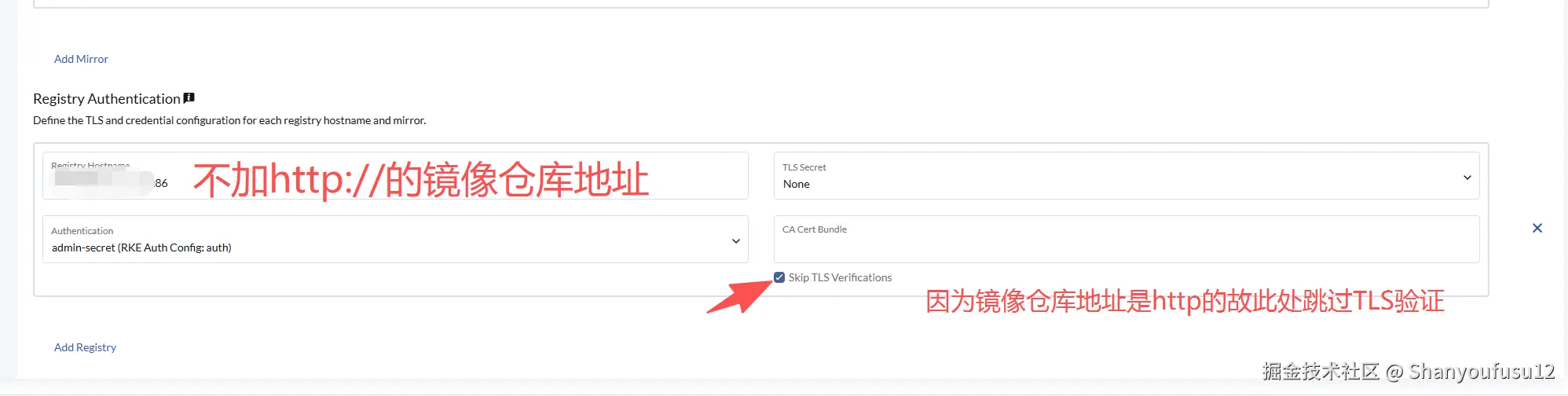

image-20260205185100532

3.2 注册集群节点

  1. 集群创建后，Rancher 会生成节点注册命令。在每台已完成 “第一部分：系统初始化” 的节点上，以 root 身份执行对应的命令（分为 Server/Etcd 和 Worker 角色）。

image-20260205185323236

然后再初始化好的集群节点执行，不同节点分配不同角色即可

可选（数据目录定制） ：如果希望将集群数据存储在特定数据盘（如 /data），请在执行注册命令前运行：

# 创建 /var/lib/rancher 目录
mkdir -p /var/lib/rancher
​
# 确保数据目录 /data/rancher 已经存在（自己的数据盘）
mkdir -p /data/rancher
​
#Bind mount 数据盘到 /var/lib/rancher
mount --bind /data/rancher /var/lib/rancher
#固化到 fstab（保证重启后依旧生效）：
echo "/data/rancher /var/lib/rancher none bind 0 0" >> /etc/fstab
​
#验证挂载是否生效
mount | grep '/var/lib/rancher'
stat /var/lib/rancher /data/rancher
df -h /var/lib/rancher /data/rancher

挂载成功你应该看到：

  • /var/lib/rancher 是目录
  • 底层设备和 /data/rancher 一致
  • 不会双倍占用磁盘
  • 例如：
  • 文件系统 容量 已用 可用 已用% 挂载点 /dev/mapper/rlm-data 321G 12G 309G 4% /var/lib/rancher /dev/mapper/rlm-data 321G 12G 309G 4% /data

四、集群注册问题深度排查

执行注册命令后，若集群状态异常，请按以下流程排查。

4.1 检查核心服务状态

  • Master 节点：检查 rke2-server 和 rancher-system-agent 服务。

    bash

    journalctl -u rke2-server -f
journalctl -u rancher-system-agent -f

  • Worker 节点：检查 rke2-agent 和 rancher-system-agent 服务。

4.2 配置排查工具环境

确保你的数据目录有如下工具，如果有，就按照接下来的步骤操作。

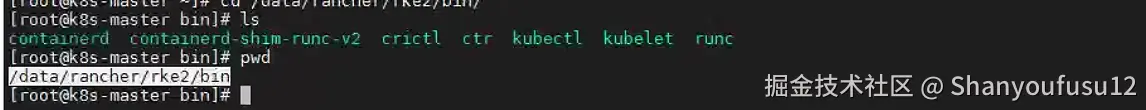

image-20260205190407786

在节点上配置以下工具，以便深入检查容器运行时状态：

# 配置 crictl（RKE2 使用的 containerd socket 路径不同）
cat > /etc/crictl.yaml <<'EOF'
runtime-endpoint: unix:///run/k3s/containerd/containerd.sock
image-endpoint: unix:///run/k3s/containerd/containerd.sock
timeout: 300
EOF
​
# 配置 ctr (ctr主要用于无法拉取镜像的时候导入离线镜像包)
# 添加到 bashrc
cat >> ~/.bashrc <<'EOF'
​
# RKE2 ctr alias
alias ctr='ctr -a /run/k3s/containerd/containerd.sock'
EOF
# 立即生效
source ~/.bashrc
​
# 配置环境变量
echo 'export KUBECONFIG=/etc/rancher/rke2/rke2.yaml' >> ~/.bashrc
echo 'export PATH=$PATH:/var/lib/rancher/rke2/bin' >> ~/.bashrc
source ~/.bashrc

4.3 常用排查命令

# 查看 Pod 状态（无需 kubectl 即可排查）
crictl pods
​
# 查看已拉取的镜像
crictl images
​
# 查看容器状态
crictl ps -a
​
# 查看容器日志
crictl logs <container_id>
​
# 查看镜像
ctr -n k8s.io images ls | grep fleet
​
# 导出镜像
ctr -n k8s.io images export /tmp/fleet.tar <your repository>/rancher/fleet:v0.14.1
​
# 使用 ctr 导入 Docker 导出的 tar
ctr -n k8s.io images import /tmp/fleet-v0.14.1.tar
​
# 检查节点状态
kubectl get nodes
​
# 检查所有 Pod 状态
kubectl get pods -A
​
# 等待所有 Pod 就绪（可能需要 3-5 分钟）
watch kubectl get pods -A
​
# 预期输出：所有 Pod 应为 Running 或 Completed 状态

4.4 安装命令自动补全（可选）

#命令补全
apt install -y bash-completion && yum install -y bash-completion
echo 'source <(kubectl completion bash)' >> ~/.bashrc
source ~/.bashrc

4.5 成功状态参考

集群搭建成功后，在 Rancher UI 中：

  • 集群管理 页面，该集群状态应为 Active。
  • 进入集群，在 工作负载 -> Pod 页面，所有系统命名空间（如 cattle-system， kube-system， rancher-operator-system 等）下的 Pod 应全部为 Running 状态。

至此，一个由 Rancher 管理、基于 RKE2 且完全运行在内网私有环境中的 Kubernetes 集群已部署完毕。

image-20260205190813076

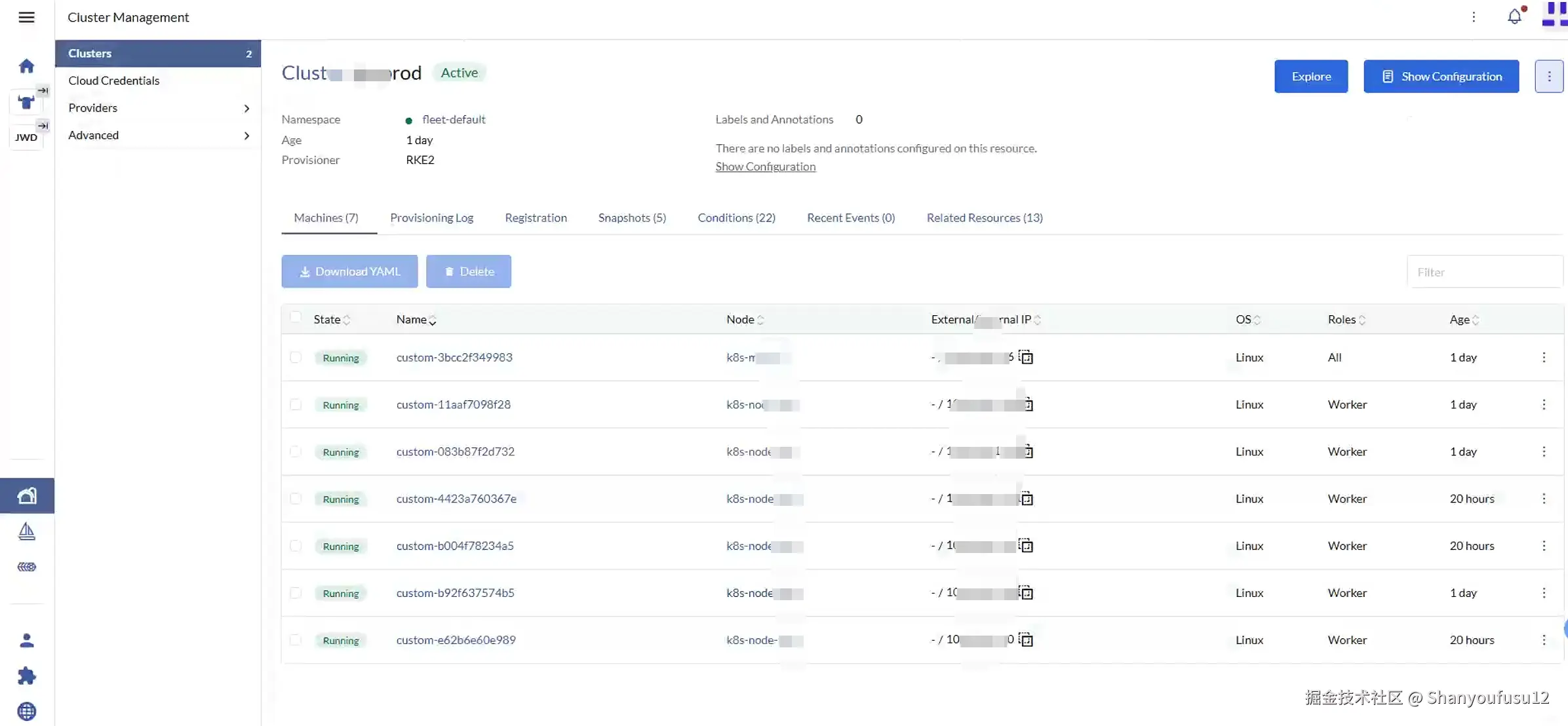

image-20260205190923412
