🌊 OCDM 通感一体化链路级仿真平台

从 OCDM 基础链路到多径均衡、CFO、MIMO、PAPR/OOBE、ISAC 的完整闭环实现 扁平工程结构 · 全中文注释 · 固定文件名自动存图 · 结果可复现

📌 为什么选择本项目？

做 OCDM 研究/教学时，常见问题是“有算法没工程、能跑通但不可维护、结果图不稳定难复现”。本项目的目标是：在一个统一代码框架里，把 基础通信链路 + 关键增强模块 全部打通。

常见痛点（零散代码）	本项目解决方案
🔴 只有单一 AWGN 示例，缺少工程扩展链路	✅ 一套代码覆盖 AWGN、多径均衡、CFO、2x2 MIMO、PAPR/OOBE、ISAC
🔴 输入输出维度混乱，函数耦合严重	✅ 统一参数协议 `ocdm_param`+ 明确的列向量/块矩阵约定
🔴 随机性强、图像文件名漂移，难以复现实验	✅`rng_seed`+ 固定文件名 + 自动覆盖落盘
🔴 多径与均衡实现不稳，低 SNR 容易数值炸裂	✅ ZF 近零频点保护 + MMSE 正则项 + 参数合法性校验
🔴 论文图能画但工程文档缺失	✅ 提供算法文档 + 代码文档 + 项目文档三层文档体系

🎯 核心价值

🔬 研究与教学价值

从 DFnT/IDFnT 到完整收发、再到多场景扩展，链路完整可讲解
关键模块均可独立复用，便于做算法对比实验
支持 “通信 + 感知” 一体化展示，适合 ISAC 入门与课程演示
指标体系齐全：BER、EVM、PAPR、OOBE、Range-Doppler

💼 工程与复现价值

扁平目录结构，部署简单，迁移成本低
所有示例统一初始化，避免路径/环境差异问题
输出图片路径稳定，便于自动化报告与版本对比
模块化边界清晰，新增算法时可低风险接入

⚡ 技术亮点

🏗️ 模块化架构（扁平结构，逻辑分层）

OCDM/
 ├── 【环境与工具】
 │   ├── chirpcomm_startup.m           # 工程路径初始化 + docs/figures 自动创建
 │   ├── setup_example_env.m           # 示例统一入口
 │   └── save_figure_stable.m          # 固定文件名存图（无时间戳）
 │
 ├── 【核心变换与收发】
 │   ├── parse_modem_param.m           # 参数协议校验
 │   ├── fast_dfnt.m                   # DFnT（chirp-FFT-chirp）
 │   ├── fast_inv_dfnt.m               # IDFnT（chirp-IFFT-chirp）
 │   ├── ocdm_modem_tx.m               # OCDM 发射机（加 CP 串行）
 │   └── ocdm_modem_rx.m               # OCDM 接收机（去 CP + 均衡）
 │
 ├── 【信道与均衡支撑】
 │   ├── extract_nr_tdl_profile.m      # NR-TDL 连续模型离散化
 │   ├── sanitize_discrete_profile.m   # 离散 PDP 清洗
 │   ├── build_channel_tap_set.m       # 固定信道样本集
 │   └── apply_multipath_and_noise.m   # 多径传播 + AWGN
 │
 ├── 【CFO 模块】
 │   ├── apply_cfo_to_signal.m         # 频偏注入
 │   ├── estimate_cfo_cp_correlation.m # CP 相关 CFO 估计
 │   └── compensate_cfo_signal.m       # 频偏补偿
 │
 ├── 【MIMO 模块】
 │   └── simulate_mimo_ocdm_frame.m    # 2x2 MIMO 频域 ZF/MMSE 单帧内核
 │
 ├── 【指标模块】
 │   ├── compute_papr_ccdf.m           # PAPR/CCDF
 │   └── compute_oobe_psd.m            # OOBE/PSD（支持显式主带口径+去CP）
 │
 ├── 【ISAC 模块】
 │   ├── simulate_ocdm_isac_echo.m     # 多目标回波生成
 │   └── estimate_range_doppler_map.m  # 距离-速度图估计 + 峰值提取
 │
 └── 【示例脚本】
     ├── example_ocdm_modem.m
     ├── example_ocdm_awgn_performance.m
     ├── example_ocdm_multipath_transmission.m
     ├── example_ocdm_cfo_estimation.m
     ├── example_ocdm_mimo_2x2.m
     ├── example_ocdm_papr_oobe.m
     └── example_ocdm_isac_comm_sensing.m

🔧 关键工程策略

统一参数协议：所有核心链路函数共享 Num_GrdIntv/Num_Symbol/Num_Chirp/Num_Block
防御式编程：validateattributes + 维度检查 + 明确中文报错
数值稳定：ZF 近零频点保护、MMSE 正则、谱估计防 log(0) 处理
统计稳定：固定随机种子 + 自适应停机 + 零误码下限修正

📊 快速模式实测结果（本机回归）

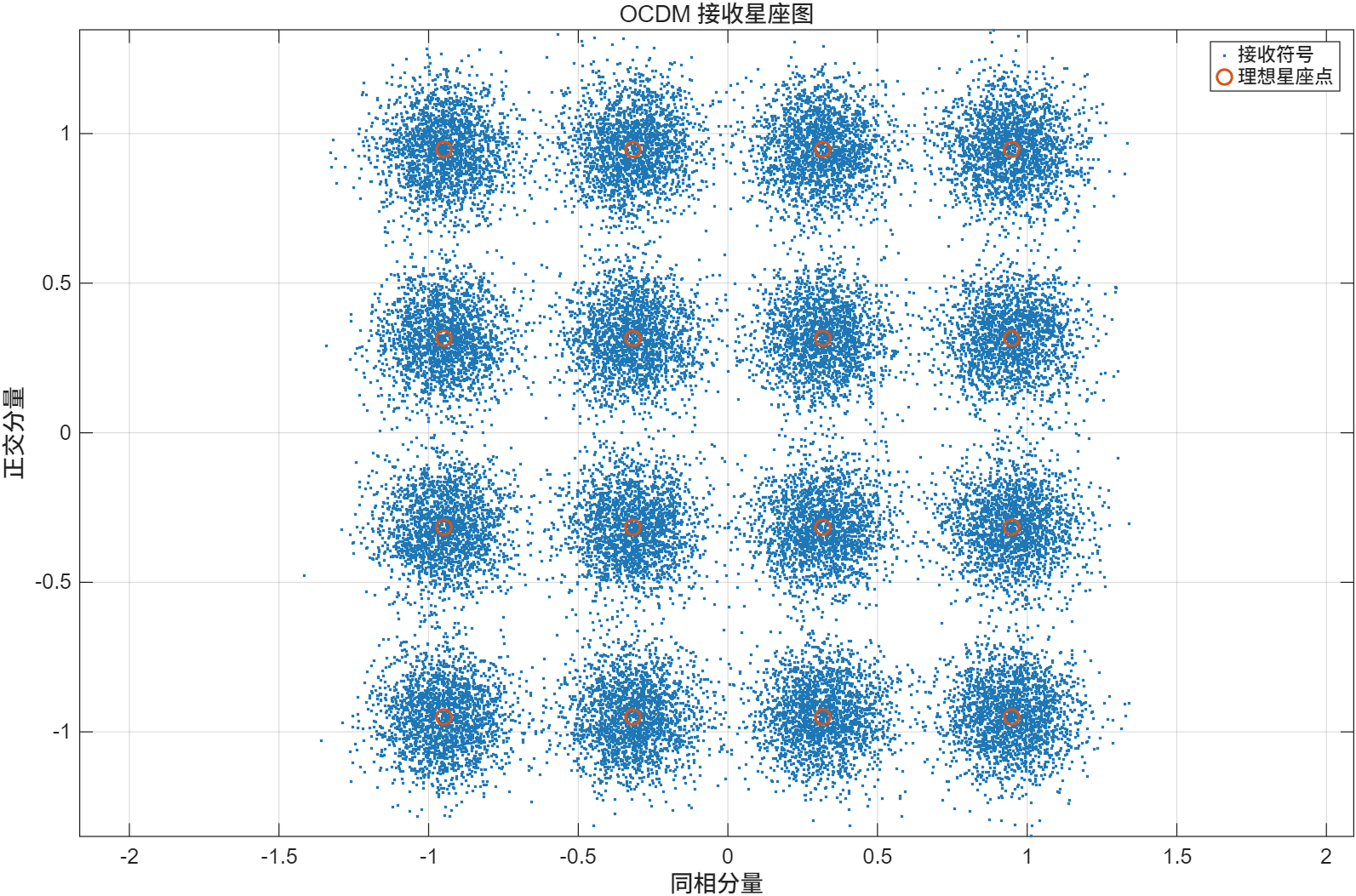

1) 基础链路（`example_ocdm_modem.m`）

指标	数值
Eb/N0	10 dB
EVM	14.06%
BER	1.808e-03 (237/131072)

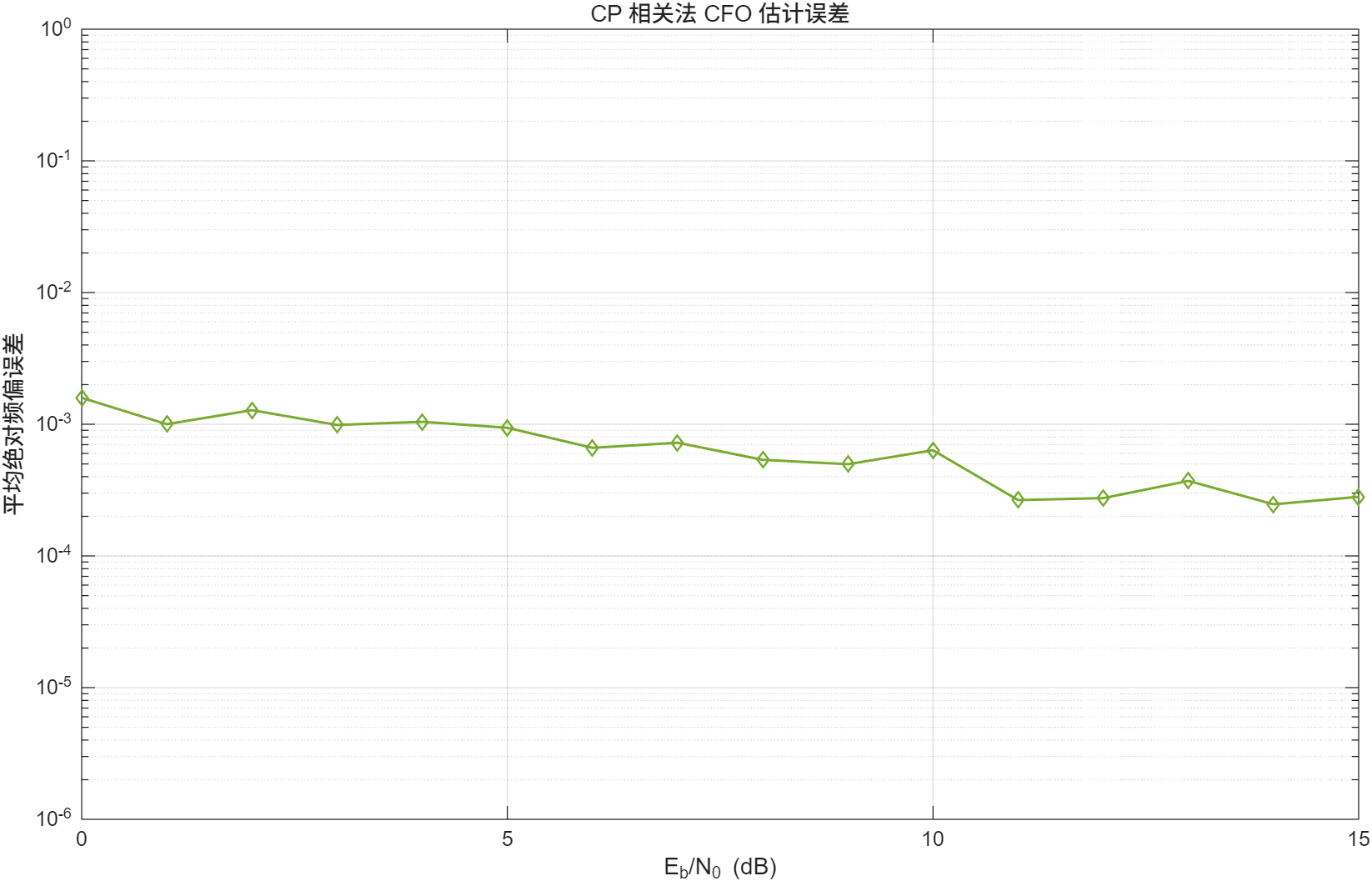

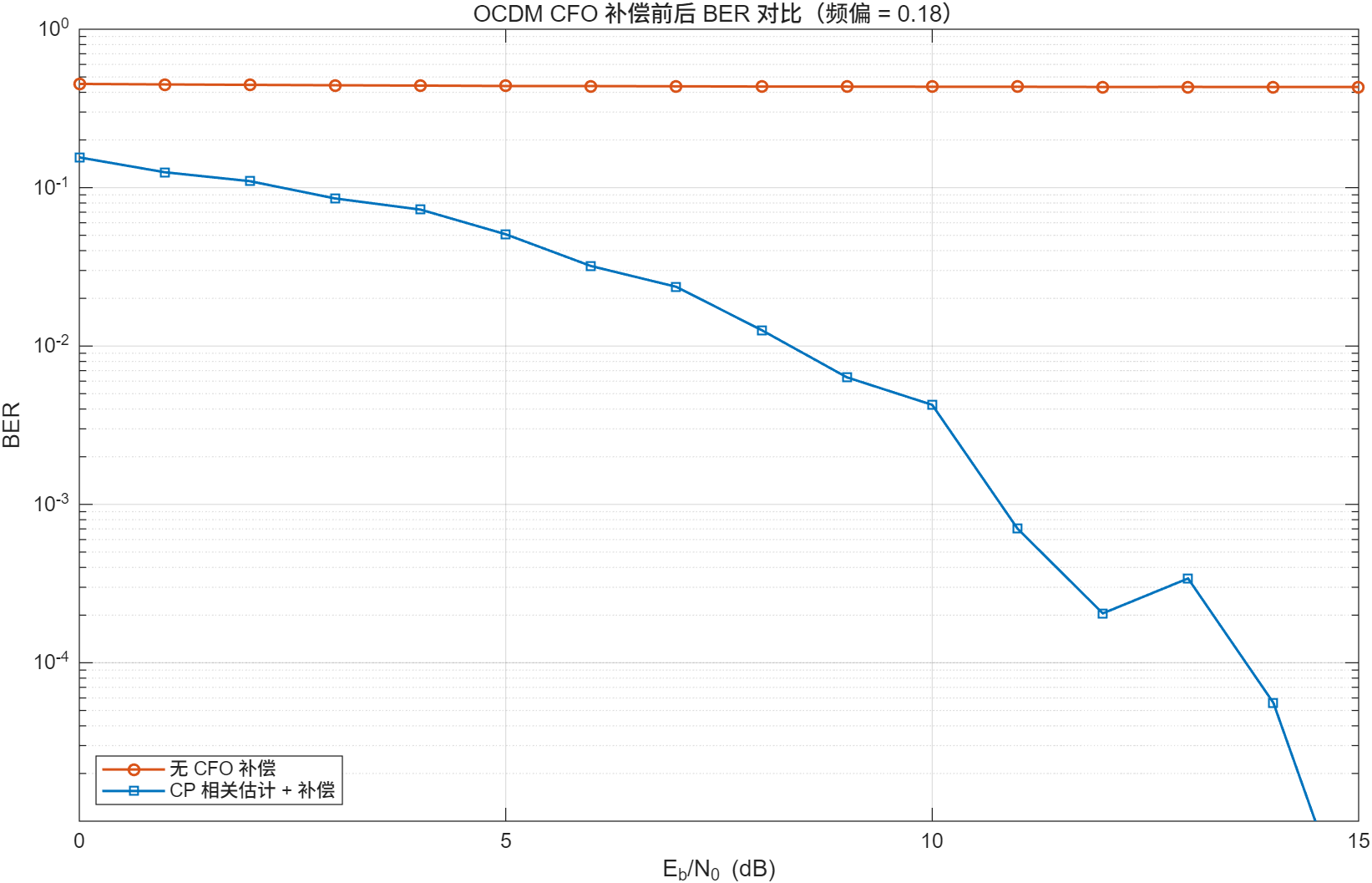

2) CFO 补偿（`example_ocdm_cfo_estimation.m`）

Eb/N0	BER（无补偿）	BER（补偿后）	平均\|频偏误差\|
0 dB	4.515e-01	1.552e-01	0.0016
10 dB	4.334e-01	4.252e-03	0.0006
15 dB	4.319e-01	1.695e-06	0.0003

3) 2x2 MIMO（`example_ocdm_mimo_2x2.m`）

Eb/N0	BER（ZF）	BER（MMSE）
0 dB	3.061e-01	1.488e-01
10 dB	7.553e-02	1.218e-02
15 dB	1.907e-02	8.861e-04

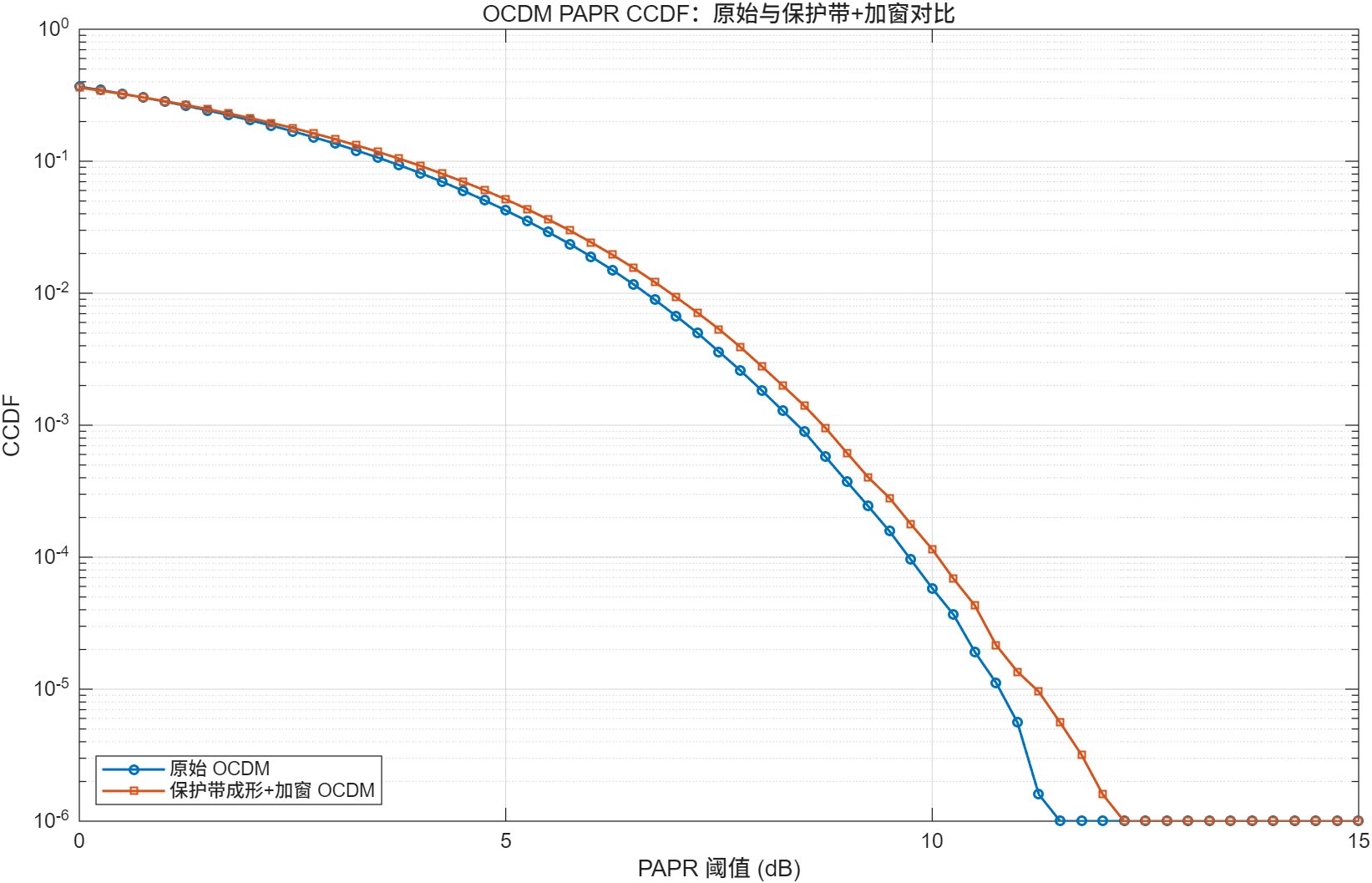

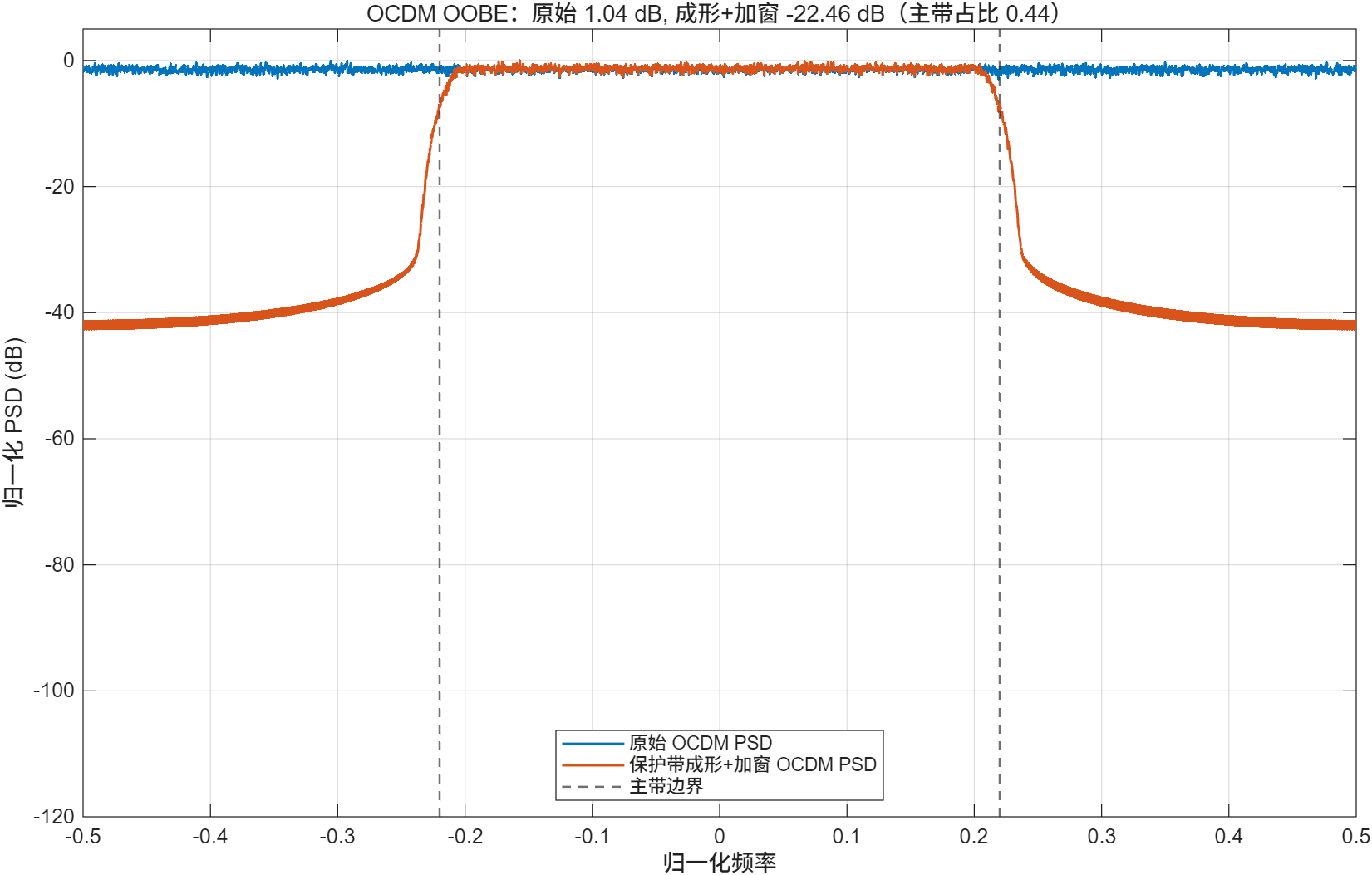

4) PAPR/OOBE（`example_ocdm_papr_oobe.m`）

指标	原始 OCDM	成形 + 加窗 OCDM
PAPR 峰值	11.62 dB	12.08 dB
CCDF=1e-3 时 PAPR	8.50 dB	8.75 dB
OOBE/Main（去 CP，\|f\|<=0.22）	1.04 dB	-22.46 dB

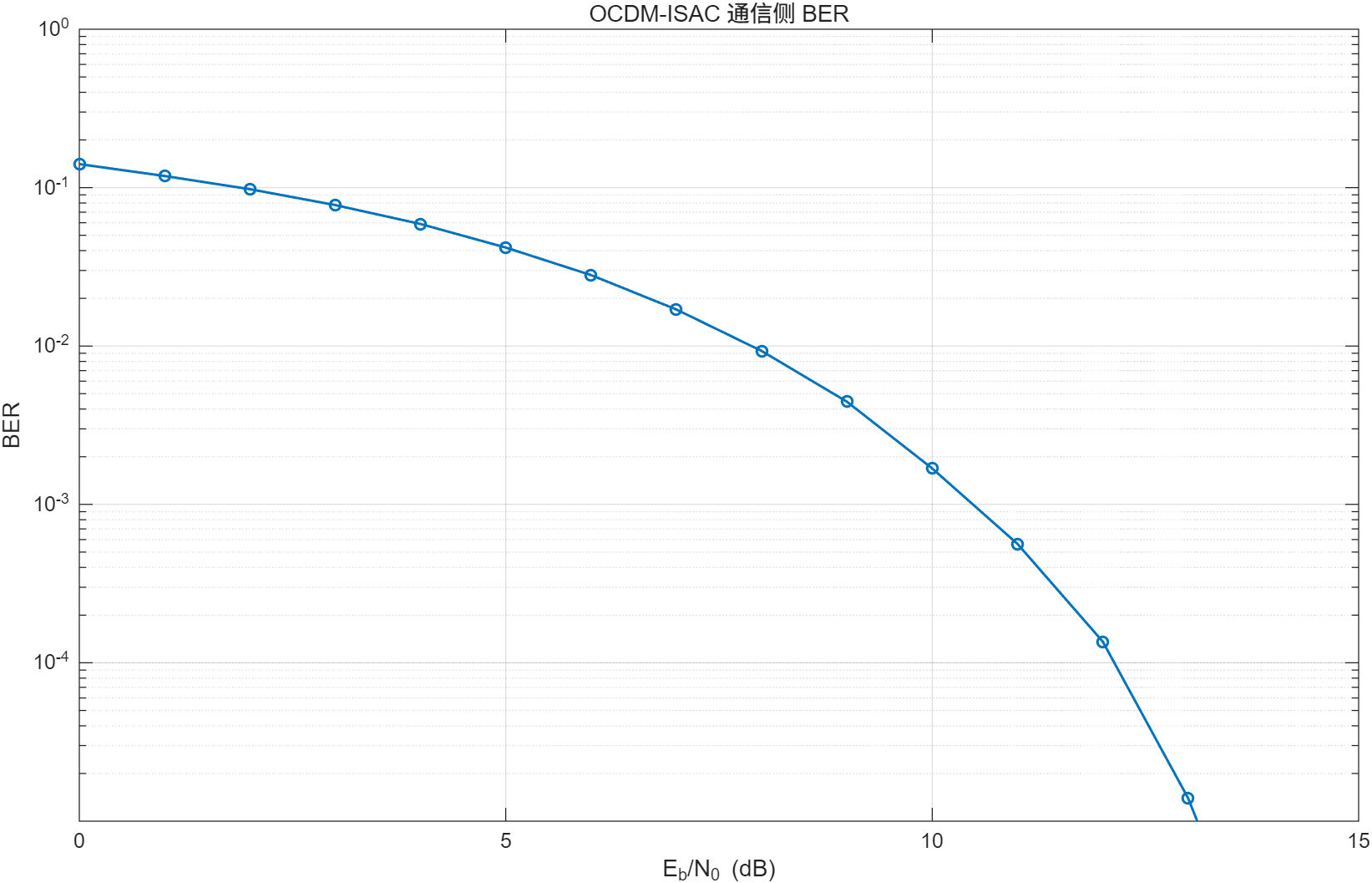

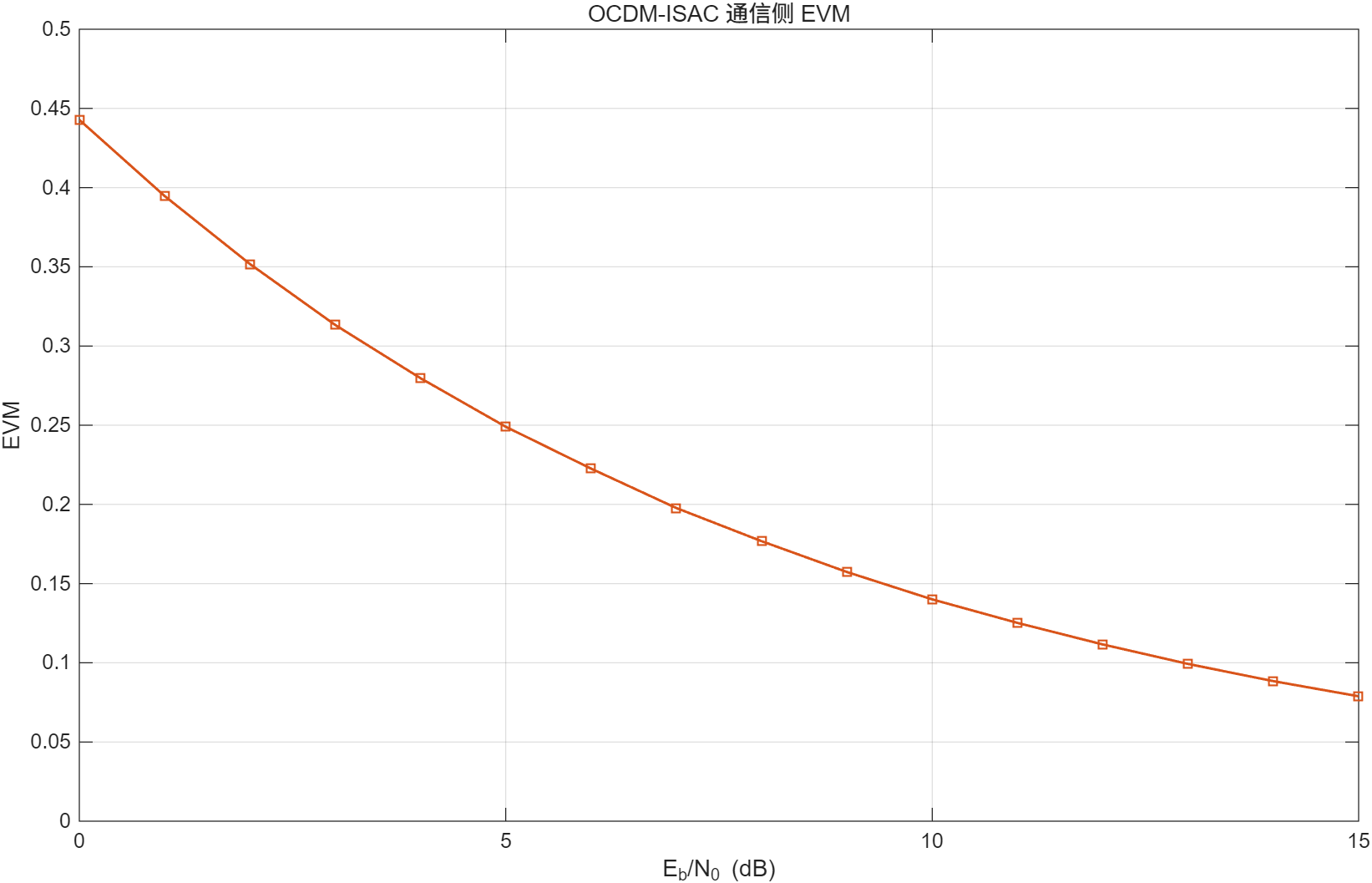

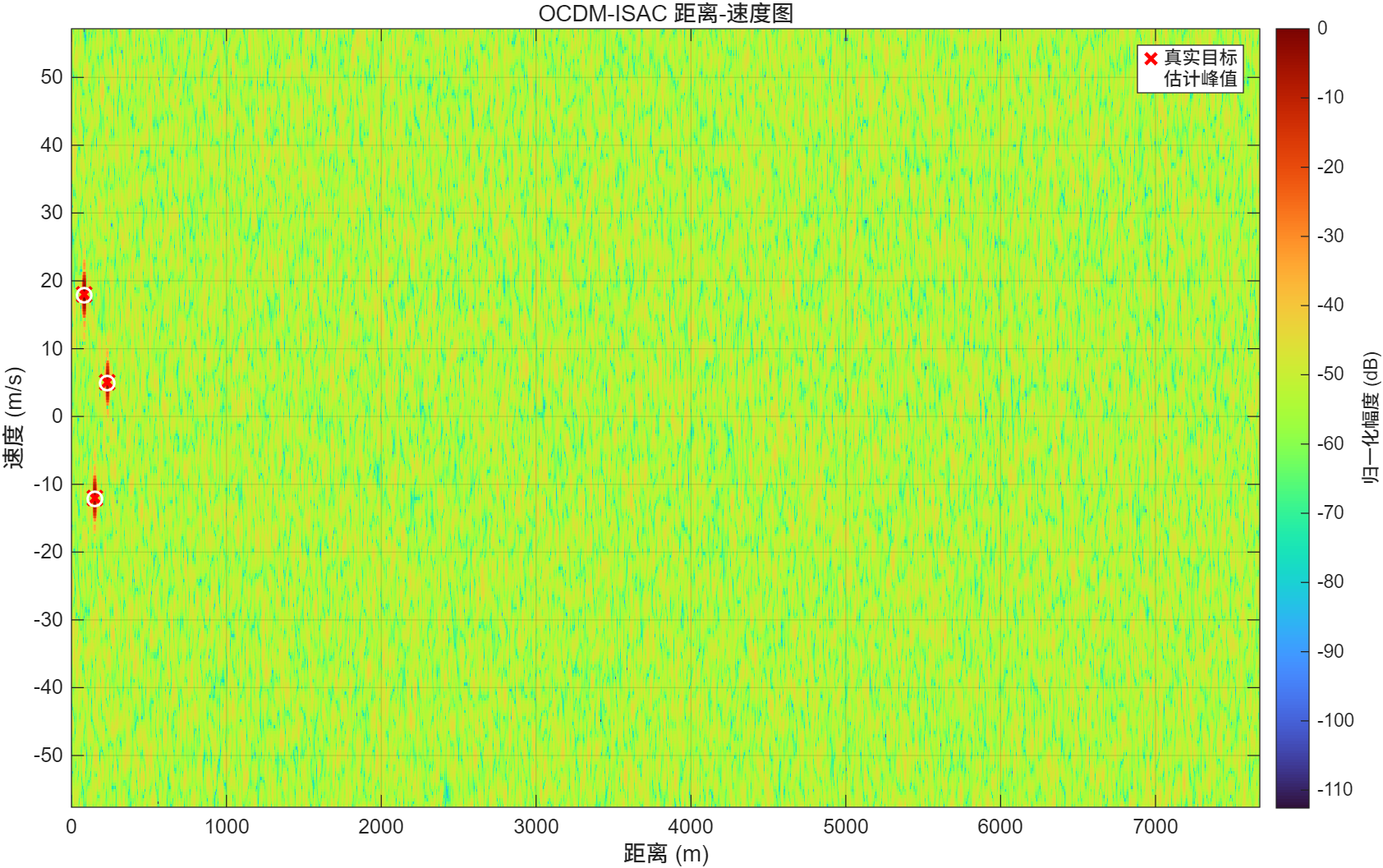

5) ISAC（`example_ocdm_isac_comm_sensing.m`）

指标	数值
感知侧 SNR	20 dB
距离分辨率	7.49 m
速度分辨率	0.45 m/s
最大无模糊速度	±57.41 m/s

峰值检测结果（示例）：

峰值 1：Range=82.44 m，Velocity=17.94 m/s，Value=0.00 dB
峰值 2：Range=149.90 m，Velocity=-12.11 m/s，Value=-3.07 dB
峰值 3：Range=232.34 m，Velocity=4.93 m/s，Value=-4.45 dB

💻 核心代码片段

🔥 接收端频域均衡（`ocdm_modem_rx.m`）

% 去 CP
 r_ocdm_signal_gi = reshape(r_modem_signal, num_chirp + num_grd_intv, num_block);
 r_ocdm_signal = r_ocdm_signal_gi(num_grd_intv + 1:num_grd_intv + num_chirp, :);

 % FFT + chirp 相位补偿
 phase_seq_gamma = exp(-1i * pi * (0:num_chirp - 1) .^ 2 ./ num_chirp).';
 r_ocdm_symbol = sqrt(1 / num_chirp) .* fft(r_ocdm_signal, num_chirp, 1);
 r_ocdm_symbol = phase_seq_gamma .* r_ocdm_symbol;

 % 一拍均衡
 if mode_ch_equ ~= 0
     r_ocdm_symbol = ch_equ_tap .* r_ocdm_symbol;
 end

🚀 CFO 估计（`estimate_cfo_cp_correlation.m`）

cp_part = rx_frame(1:cp_len, :);
 tail_part = rx_frame(fft_len + 1:fft_len + cp_len, :);

 corr_value = sum(conj(cp_part(:)) .* tail_part(:));
 cfo_hat = angle(corr_value) / (2 * pi);

 % 折叠到 [-0.5, 0.5)
 cfo_hat = cfo_hat - round(cfo_hat);
 if cfo_hat >= 0.5
     cfo_hat = cfo_hat - 1;
 end

📉 OOBE 统计（`compute_oobe_psd.m`）

% 支持显式主带边界、去 CP 和分段长度配置
 cfg = parse_oobe_config(mainband_cfg);
 signal = preprocess_signal_for_psd(tx_signal(:), cfg);

 mainband_edge = cfg.MainbandEdge;
 mainband_mask = abs(freq_axis_norm) <= mainband_edge;
 oobe_mask = ~mainband_mask;

 stat.OOBEToMain_dB = 10 * log10((oobe_power + eps) / (mainband_power + eps));

🎬 一键运行

cd D:/03_代码库/04.code4sale/OCDM/OCDM-Refactored

 % 基础链路
 run('example_ocdm_modem.m')

 % AWGN 扫频

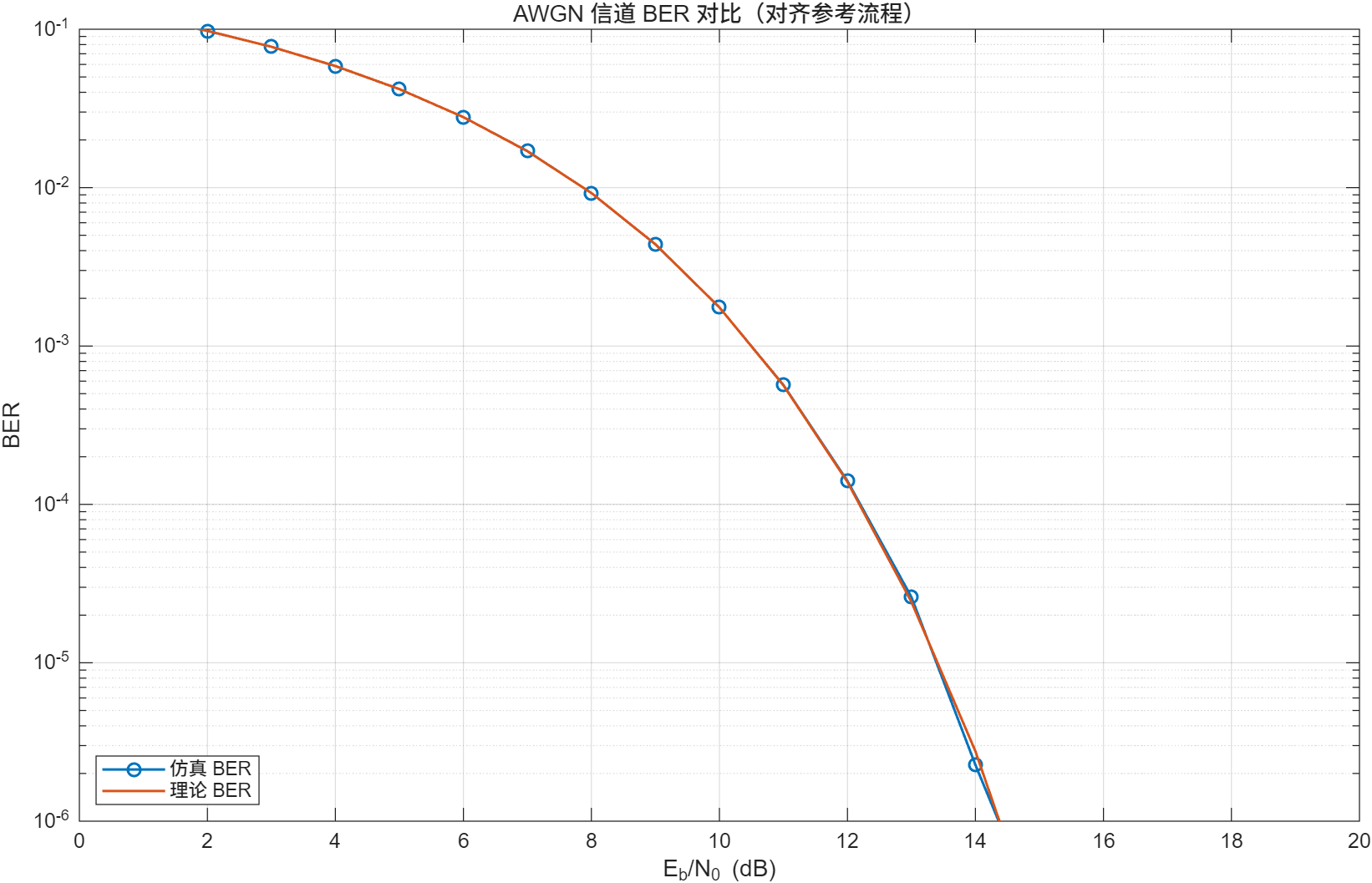

 use_fast_demo = true; run('example_ocdm_awgn_performance.m')

 % NR-TDL 多径

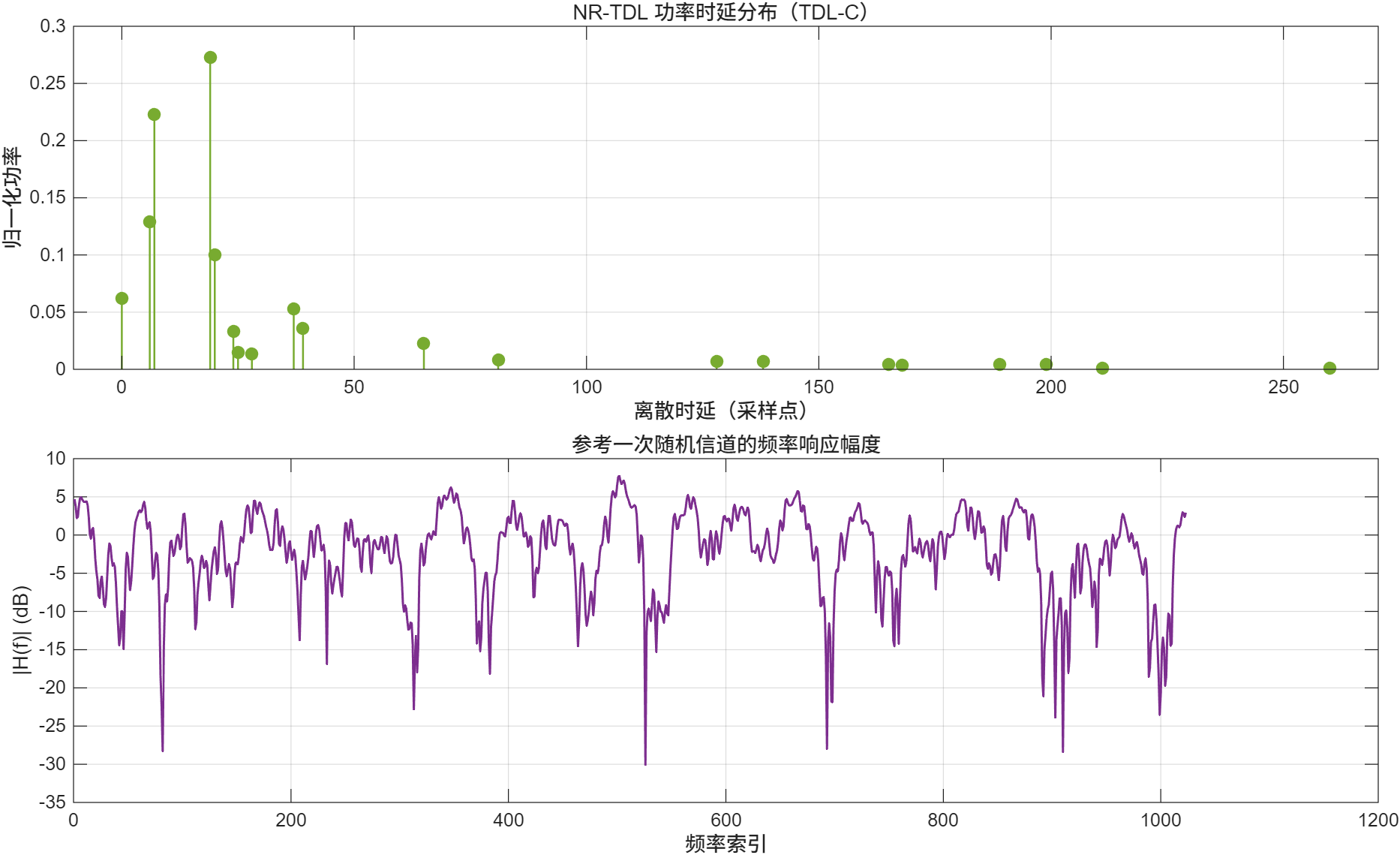

 use_fast_demo = true; run('example_ocdm_multipath_transmission.m')

 % CFO
 use_fast_demo = true; run('example_ocdm_cfo_estimation.m')

 % 2x2 MIMO
 use_fast_demo = true; run('example_ocdm_mimo_2x2.m')

 % PAPR/OOBE
 use_fast_demo = true; run('example_ocdm_papr_oobe.m')

 % ISAC
 use_fast_demo = true; run('example_ocdm_isac_comm_sensing.m')
