起因：内存占用问题

在字节跳动实习的时候，我曾经做过一次内存优化。当时应该是7月的下半旬。当时，一个兄弟产品遇到了一个白屏问题。根据客户反馈，当他们在页面中嵌入了十几个图表，并拉取了一个月时间范围的数据后，浏览器无响应。经过排查，我们确认问题出在内存占用过多，导致了浏览器崩溃。这个问题当时分派给了我去研究，看看有没有办法解决。

现有数据结构：高内存占用的根源

我所在团队是可观测团队，后端返回的数据大量采用 Grafana 的 DataFrame 格式。团队内部有统一的图表库，用于给可观测产品提供一致的图表体验：既要兼容 Grafana DataFrame，又要贴合火山引擎整体设计主题。

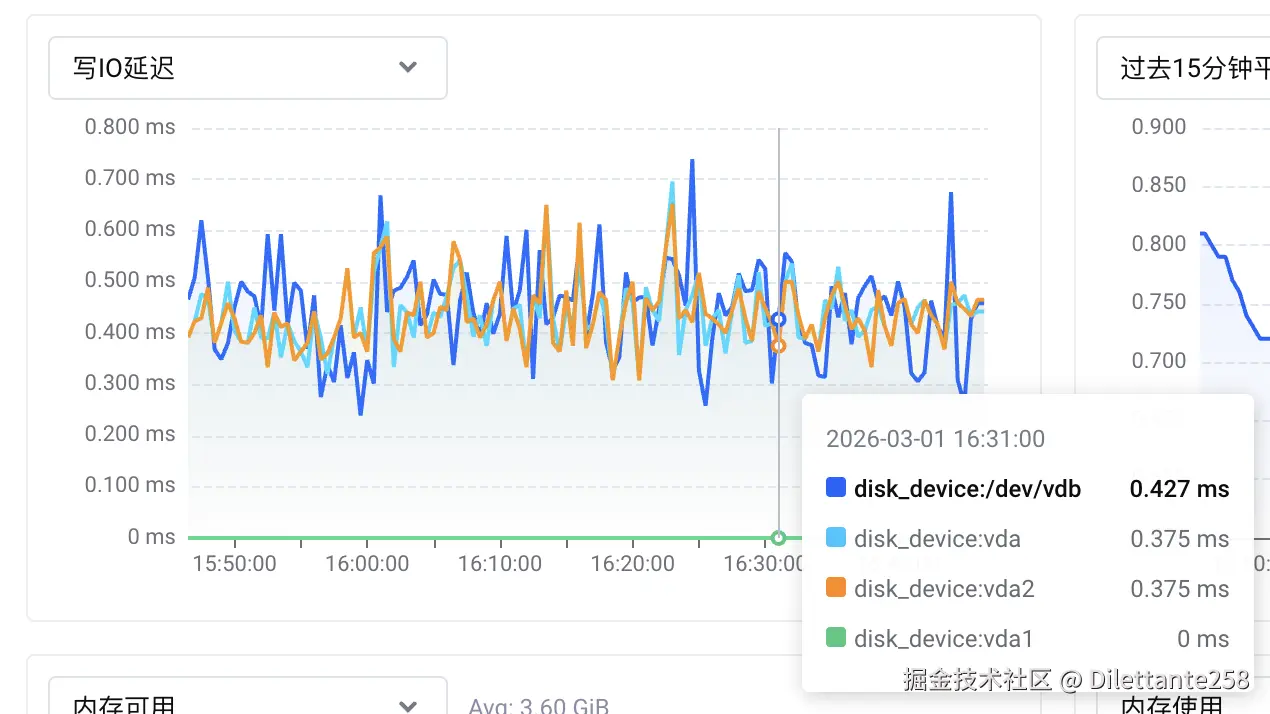

当时，我优化的是时序图组件。在可视化领域，充满了大对象或大数组，所以当时就自然而然的就想到了：可以从数据结构的方向入手。

原始场景可以抽象为：

  • 一个图表绘制 m 条折线
  • 每条折线包含 n 个点
  • 每个点除了 (x, y) 之外，还携带 meta 信息（用于tooltip、标注等）

此前图表库会解析 DataFrame，并转换为 ECharts 的 series 结构，所以我们当时的数据形态大致如下，每个数据点用一个三元组表示：

series: [
  {
    type: "line",
    // "lineStyle","areaStyle", "name", "connectNulls" ...
    data: [[x1, y1, meta1], [x2, y2, meta2], ...]
  },
  {
    type: "line",
    data: [[x1, y1, meta1], [x2, y2, meta2], ...]
  },
];

三元组的内存占用分析（含 V8 细节）

这一章节的阅读会包含到一些v8底层的东西。

推荐阅读：

示例数据点：

[[1772351340000, 0.348785871965, { "unit": "ms" }],
 [1772351370000, 0.380038387716, { "unit": "ms" }], ...]
//索引: 0                1              2
//类型: HeapNumber   HeapNumber       Object

当前结构用“三维数组”存数据：每个点是 [x, y, metaObj]。其中 metaObj 是对象，内部字段数为 q（字符串/数值/布尔/枚举等）。

为什么混类型数组会更“贵”

V8引擎中的数组（JSArray）分为慢数组和快数组，慢数组索引线性连续存储，慢数组使用HashTable存储。每个 JS 数组都关联着一个元素类型（element kind），这是 V8 引擎跟踪的元数据，用于优化数组操作。这些类型描述了数组中存储的元素类型。我们当前场景下，只涉及到了element kind。

V8对数字进行了分类，将数字分为了Smi（小整数） 和 HeapNumber。Smi更高效，节省内存(可以内联，仅4B)。而任何超出 31/32 位整数范围的数字或带有小数点的数字会存储为HeapNumber，而HeapNumber常规情况下，每个占据内存 12B。

在 V8 中，数组会根据元素类型采用不同的 elements kind 来优化：例如纯数字可用 PACKED_DOUBLE_ELEMENTS，连续存储 raw double；而混类型数组通常退化为 PACKED_ELEMENTS，底层是指针数组（tagged values），从而带来更多对象分配与 GC 压力。

当前时序图单点的数据里：

  • x 是 13 位时间戳，超过 SMI 范围 → HeapNumber
  • y 是浮点数 → HeapNumber
  • meta 是对象 → JSObject

因此 [x, y, meta] 会使用 PACKED_ELEMENTS。

我们来使用debug-v8来实测和计算一下，这个3元组的底层是什么样的。

% ./v8/d8  --allow-natives-syntax
V8 version 14.7.126.1
d8> const arr = [1772351340000, 0.348785871965, { unit: "ms" }];
undefined
d8> %DebugPrint(arr);
DebugPrint: 0x15de0104b611: [JSArray]
 - map: 0x15de01028955 <Map[16](PACKED_ELEMENTS)> [FastProperties]
 - prototype: 0x15de01028231 <JSArray[0]>
 - elements: 0x15de0104b5cd <FixedArray[3]> [PACKED_ELEMENTS]
 - length: 3
 - properties: 0x15de000007bd <FixedArray[0]>
 - All own properties (excluding elements): {
    0x15de00000df1: [String] in ReadOnlySpace: #length: 0x15de00887699 <AccessorInfo name= 0x15de00000df1 <String[6]: #length>, data= 0x15de00000011 <undefined>> (const accessor descriptor, attrs: [W__])
 }
 - elements: 0x15de0104b5cd <FixedArray[3]> {
           0: 0x15de01039acd <HeapNumber 1772351340000.0>
           1: 0x15de01039ad9 <HeapNumber 0.348786>
           2: 0x15de0104b5e1 <Object map = 0x15de01039b8d>
 }
0x15de01028955: [Map] in OldSpace
 - map: 0x15de01020131 <MetaMap (0x15de01020181 <NativeContext[306]>)>
 - type: JS_ARRAY_TYPE
 - instance size: 16

1) 这三个元素分别是什么存储形态？

根据上面的 %DebugPrint 输出，可以确认三元组的底层形态为：

  • JSArray（元素种类 PACKED_ELEMENTS）
  • elements 指向 FixedArray[3]（3 个 tagged slots，也就是存放了3个引用）
  • 其中前两个元素为 HeapNumber，最后一个元素{unit:"ms"}为 JSObject

2) 三元组在堆上的对象拆分

在2020 年后，V8 有了指针压缩，将堆限制在 4GB 地址空间内，并指针存为 32 位偏移量（相对于堆基址），这样指针从 8 字节 就从变成了4 字节。但是很多 ai 分析的时候，常常忘记这一点。

┌─────────────────────────────────────────────────────────────┐
│                    JSArray 对象头（16 字节）                  │
├─────────────────────────────────────────────────────────────┤
│  Map (4B)      │  指向隐藏类（JS_ARRAY_TYPE）                 │
├─────────────────────────────────────────────────────────────┤
│  Prototype (4B)│  压缩指针，指向 Array.prototype              │
├─────────────────────────────────────────────────────────────┤
│  Elements (4B) │  指向实际存储元素的**后备存储**                │
├─────────────────────────────────────────────────────────────┤
│  Length (4B)   │  数组长度（uint32），作为 Smi 内联存储          │
└─────────────────────────────────────────────────────────────┘

根据Debug信息我们可以分析：

  1. JSArray 本体：根据 %DebugPrint(arr)的测量结果， map 段里：instance size: 16。所以 JSArray 对象本体 = 16 B。

  2. elements backing store：数组数据在堆里实际存储的对象，FixedArray[3]是“指针数组”，大小 = header + 3 个 slot。slot 大小由于v8进行过指针压缩的优化，所以单个指针的内存占用是 4B，3 个 slot = 12B，此外还有内存对齐，header 可能会对齐到 8/16（不同版本略有差异），但总之这块很小，数量级就是二三十字节，这里我们估算为 “~24B”。

  3. 两个 HeapNumber：时间戳（13 位）超出 Smi 范围，浮点数也无法是 Smi，因此两者都会以 HeapNumber 形式存在。%DebugPrint 显示单个 HeapNumber instance size: 12。所以两个合计 24B。

  4. meta 对象（如 { unit: "ms" }）
    %DebugPrint(arr[2]) 显示 instance size: 16，且 inobject properties: 1，properties: FixedArray[0]（共享空数组），说明 unit 是 in-object 内联属性，值是 #ms 字符串。所以这个对象实例本体就是：JSObject = 16B。

  5. 字符串 "ms" ：arr[2].unit 是 INTERNALIZED_ONE_BYTE_STRING_TYPE。这类字符串通常会 internalize（驻留） ：同值在整个 isolate 内一般只有一份，可被多处复用。它的大小通常是：对象头 + 2 字节字符数据 + 对齐，属于十几到几十字节量级。但由于可复用，很多情况下对“每个点”的新增占用接近 0。

3) 汇总：单个点的新增内存

flowchart TB
  subgraph HEAP["V8 Heap Layout"]
    direction TB

    subgraph JSA["JSArray arr (~16B)"]
      direction TB
      J1["map: PACKED_ELEMENTS"]
      J2["properties: FixedArray[0] (shared)"]
      J3["elements: pointer -> 0xELEM"]
      J4["length: 3"]
    end

    subgraph ELEM["FixedArray[3] backing store (~24B)"]
      direction TB
      E1["slot[0] -> HeapNumber(1772351370000) (~12B)"]
      E2["slot[1] -> HeapNumber(0.380038387716) (~12B)"]
      E3["slot[2] -> <br>JSObject({ unit: 'ms' }) (~16B)"]
    end
  end

  subgraph SHARED["共享项"]
    S1["'ms' internalized string (通常复用)"]
  end

  SUM["粗略单条记录: 16B + 24B + 12B + 12B + 16B ≈ 80~90B"]

  J3 -->|"elements pointer"| ELEM
  E3 -->|"unit"| S1
  HEAP --> SUM

  classDef jsa fill:##FEFCE9,stroke:#2563EB,color:#1E3A8A,stroke-width:1.8px;
  classDef elem fill:#E8FAF1,stroke:#059669,color:#065F46,stroke-width:1.8px;
  classDef shared fill:#FFEAEA,stroke:#E11D48,color:#881337,stroke-width:1.5px;
  classDef sum fill:#F3EEFF,stroke:#7C3AED,color:#4C1D95,stroke-width:1.5px;

  class J1,J2,J3,J4 jsa;
  class E1,E2,E3 elem;
  class S1 shared;
  class SUM sum;

把可重复复用的部分（如 "ms"）先按“可能不新增”处理，则单个三元组的新增开销主要来自：

  • JSArray：≈ 16B
  • FixedArray[3]：≈ 24B
  • HeapNumber ×2：≈ 24B
  • JSObject(meta)：≈ 16B

合计：16 + 24 + 24 + 16 = 80B（再加上少量对齐/元数据差异）

所以可以把单条记录的新增内存记为：

≈ 80~90B / 点（数量级）

这就是为什么当点数达到几十万、上百万时，内存会快速膨胀：

  • 每个点不仅是两个数字，更包含多个堆对象（HeapNumber、JSObject、JSArray、FixedArray）
  • 对象越多，GC 扫描与碎片成本也会随之上升
  • 混类型数组无法享受 FixedDoubleArray 的紧凑存储与更轻的 GC 扫描（具体可见下文）

不同存储顺序的区别

另一个因素是：数据排列方式会改变“子数组数量” ，从而改变对象数量、指针数量、碎片程度和 GC 压力。

把问题抽象为在二维数组中存储 x * y 个基础数据，设 x ≪ y：

方式描述子数组每个子数组长度
行优先每行连续存储x 个y（很大）
列优先每列连续存储y 个x（很小）

虽然元素总数相同，但“数组的数组”意味着：子数组越多，JSArray 对象也越多（每个约 16B 起步，元数据等也变多。

因此，在 x ≪ y 的前提下，把数据组织成“行优先（少数组、长数组）”往往更省内存、更利于性能。

证明：

关系图（场景：JSArray(length=1000)，elements 指向 FixedDoubleArray[1000]）

%%{init: {"flowchart": {"nodeSpacing": 18, "rankSpacing": 20}}}%%
flowchart LR
  subgraph A["JSArray（arr，本体约 16B）"]
    direction TB
    A1["map: PACKED_DOUBLE_ELEMENTS"]
    A2["properties: FixedArray[0]（共享空数组）"]
    A3["elements: 0xELEM（指向 FixedDoubleArray）"]
    A4["length: 1000"]
  end

  subgraph B["FixedDoubleArray[1000]"]
    direction TB
    B1["header: 约 16B"]
    B2["double[0] (8B)"]
    B3["double[1] (8B)"]
    B4["..."]
    B5["double[999] (8B)"]
  end

  N1["payload: 1000 x 8B = 8000B"]
  N2["total: 16 + 8000 = 8016B（约 7.8KB）"]
  N3["raw double 连续存储（通常无逐元素 HeapNumber）"]

  A3 -->|elements pointer| B
  B -.-> N1
  B -.-> N2
  B -.-> N3

分析数组的内存占用组成：每个数组首先是一个 JSArray 对象，包含固定头部，由上一小节可以知道， JSArray 的对象头就是16B，数组的实际数据通过 elements 指针指向另一个堆对象。所以每多一个数组，就多一个16B的固定开销。所以子数组越多，指针越多、对象越多、元数据越多、碎片越多、GC 越重。

如果将数组进行一个转置，数据放置思路按行连续存储，数组的数量就能大大减少，能减少不少这种内存占用。

而elements 指针指向的 Elements 后备存储（Backing Store），根据类型的不同，对内存的利用率也不同，请看下一节。

纯数字数组的内存利用

我构造了一个长度 10000 的纯13位时间戳数组，%DebugPrint 显示其 elements kind 为 PACKED_DOUBLE_ELEMENTS，elements 指向 FixedDoubleArray[10018]：

d8> const array = [];
d8> new Array(10000).fill(1).forEach((v, i) => { array[i] = 1772351340000 + i;});
d8> %DebugPrint(array);
DebugPrint: 0x15de0104d411: [JSArray]
 - map: 0x15de010288cd <Map[16](PACKED_DOUBLE_ELEMENTS)> [FastProperties]
 - prototype: 0x15de01028231 <JSArray[0]>
 - elements: 0x15de010cd071 <FixedDoubleArray[10018]> [PACKED_DOUBLE_ELEMENTS]
 - length: 10000
 - properties: 0x15de000007bd <FixedArray[0]>
 - All own properties (excluding elements): {
    0x15de00000df1: [String] in ReadOnlySpace: #length: 0x15de00887699 <AccessorInfo name= 0x15de00000df1 <String[6]: #length>, data= 0x15de00000011 <undefined>> (const accessor descriptor, attrs: [W__])
 }
 - elements: 0x15de010cd071 <FixedDoubleArray[10018]> {
           0: 1.77235e+12 (0x4279ca85f3de0000)
           1: 1.77235e+12 (0x4279ca85f3de1000)
           2: 1.77235e+12 (0x4279ca85f3de2000)
...
        9999: 1.77235e+12 (0x4279ca85f64ef000)
 10000-10017: <the_hole>
 }
0x15de010288cd: [Map] in OldSpace
 - map: 0x15de01020131 <MetaMap (0x15de01020181 <NativeContext[306]>)>
 - type: JS_ARRAY_TYPE
 - instance size: 16
...

为什么长度是10018，而10000-10017是<the_hole>？因为js内数组长度不是固定的，当v8预留的内存不够时，就需要扩容。V8 的注释是这么写的：fast 模式下 length <= elements.length()。而V8 的 NewElementsCapacity 计算规则（源码注释）是： new_capacity = (old_capacity + 50%) + kMinAddedElementsCapacity，其中 kMinAddedElementsCapacity = 16

可以看到，这与我们之前用三元组存数据时有一个关键差异在于：

  • 三元组存数据是混类型数组 PACKED_ELEMENTS：存的是 tagged 指针槽（地址引用），HeapNumber数字会被装箱，产生额外对象头与 GC 成本
  • 纯数字数组 PACKED_DOUBLE_ELEMENTS：存的是 raw double，连续内存，每个元素 8B，无逐元素 HeapNumber 分配，cache 友好、GC 更轻

所以简单来说，就同样需要在数组中存储单个HeapNumber。用之前的数据结构，需要 4B(tagged Size，有指针压缩) + 8B(HeapNumber Size) = 12B 。而FixedDoubleArray场景下，元素的数据直接内联到数组中，只占用 8B。在大数据场景下，这个优化的意义是毋庸置疑的。不仅是内存占用的减少，在同样的 L1/L2 缓存能装下更多的数字，减少 CPU 等待内存读取的时间。

之前我曾经尝试过用 %DebugPrint(array[42])这种方法来获取元素的instance size和地址，然后根据相邻元素算实际内存占用。获取的 instance size = 12，然后我自己算得的地址差也是 12，我就一度以为在 PACKED_DOUBLE_ELEMENTS 内单个 HeapNumber 也占12B内存。但是这种方法实际是错误的。这里获取的实际是 array[i] 装箱出来的 HeapNumber。

题外话：SMI数组是什么样的

如果往数组里都放小整数，array.elements的实际对象是FixedArray,元素种类是PACKED_SMI_ELEMENTS，如下。

d8> const numArr = Array.from({ length: 10000 }, (v, i) => i);
d8> %DebugPrint(numArr);
DebugPrint: 0x15de010e0ad9: [JSArray]
 - map: 0x15de01028209 <Map[16](PACKED_SMI_ELEMENTS)> [FastProperties]
 - prototype: 0x15de01028231 <JSArray[0]>
 - elements: 0x15de010e0ae9 <FixedArray[10000]> [PACKED_SMI_ELEMENTS]
 - length: 10000
...
 - elements: 0x15de010e0ae9 <FixedArray[10000]> {
           0: 0
           1: 1
           2: 2
           3: 3

对于FixedArray，每个槽均4B空间，每个元素是一个 tagged 值，可能是：

  • Smi（小整数，直接编码在值里，不指向堆）
  • HeapObject 指针（比如 HeapNumber、String、JSObject）
  • 特殊标记值（比如 the_hole、undefined 等）

而V8底层是怎么知道tagged 值里面到底是存的值还是引用呢。V8 使用了 Pointer Tagging 技术，在堆中，指向对象的指针末尾总是标记为 1（表示这是一个 Strong Heap Object）。

所以，如果将相同类型的值都放到一个数组中，可以节省大量内存，还有利于提升运行速度。

优化方案：数据扁平化 + 转置，降低对象数量并命中更优 elements kind

1) 数据转置：减少子数组数量

我们采用“转置”思路，将原本按 m * n * q（或类似维度）的组织方式，调整为 更利于减少数组数量 的布局，例如把结构从 m * n * q 转为 m * q * n，以降低子数组数量及其固定开销。

2) 数据扁平化：拆解 metaObj，避免每点一个对象

核心优化是把 meta 从“每个点一个对象”改为“拆成基础类型并用索引/映射关联”：

  • 原结构：m * n * 3（每点一个 [x, y, metaObj]，并且 metaObj 还是对象）
  • 新结构：把 meta 拆成基础列，整体变成更接近 列式存储 的形态
    例如：m * (2 + q) * n

这样做的收益：

  • 大幅减少 JSObject 与小数组数量
  • 让更多数据列保持“纯数字数组”形态，从而更容易命中 PACKED_DOUBLE_ELEMENTS
  • GC 压力显著下降，连续内存更 cache 友好

3) 采用 Dataset：减少重复结构与提升数据复用

经过转置和扁平化后，数据结构变为 宽表形态（dimensions × n），天然适合 Dataset 的列式存储：

// 优化前：每个 series 独立 data
option = {
  series: lines.map(line => ({ data: line.points }))
};

// 优化后：统一 dataset，series 通过 encode 映射
option = {
  dataset: {
    source: [
      ['time', 'line1', 'line2', 'line3', ...],  // 首行为维度名
      [t1, v1_1, v2_1, v3_1, ...],
      [t2, v1_2, v2_2, v3_2, ...],
      ...
    ]
  },
  series: lines.map((_, i) => ({
    type: 'line',
    encode: { x: 0, y: i + 1 }
  }))
};

相比 series.data 的嵌套结构，Dataset 的优势在于：

  1. 内存优化：单一数组存储，减少嵌套对象和重复元数据
  2. 数据-视觉解耦：原来数据写在series.data中，改成Dataset数据与 encode 映射分离
  3. 扩展性：一份数据可映射到多种图表类型（折线、柱状、散点、热力图等），无需重复转换。未来新增图表类型时，数据层零改动，只需定义新的 encode 映射

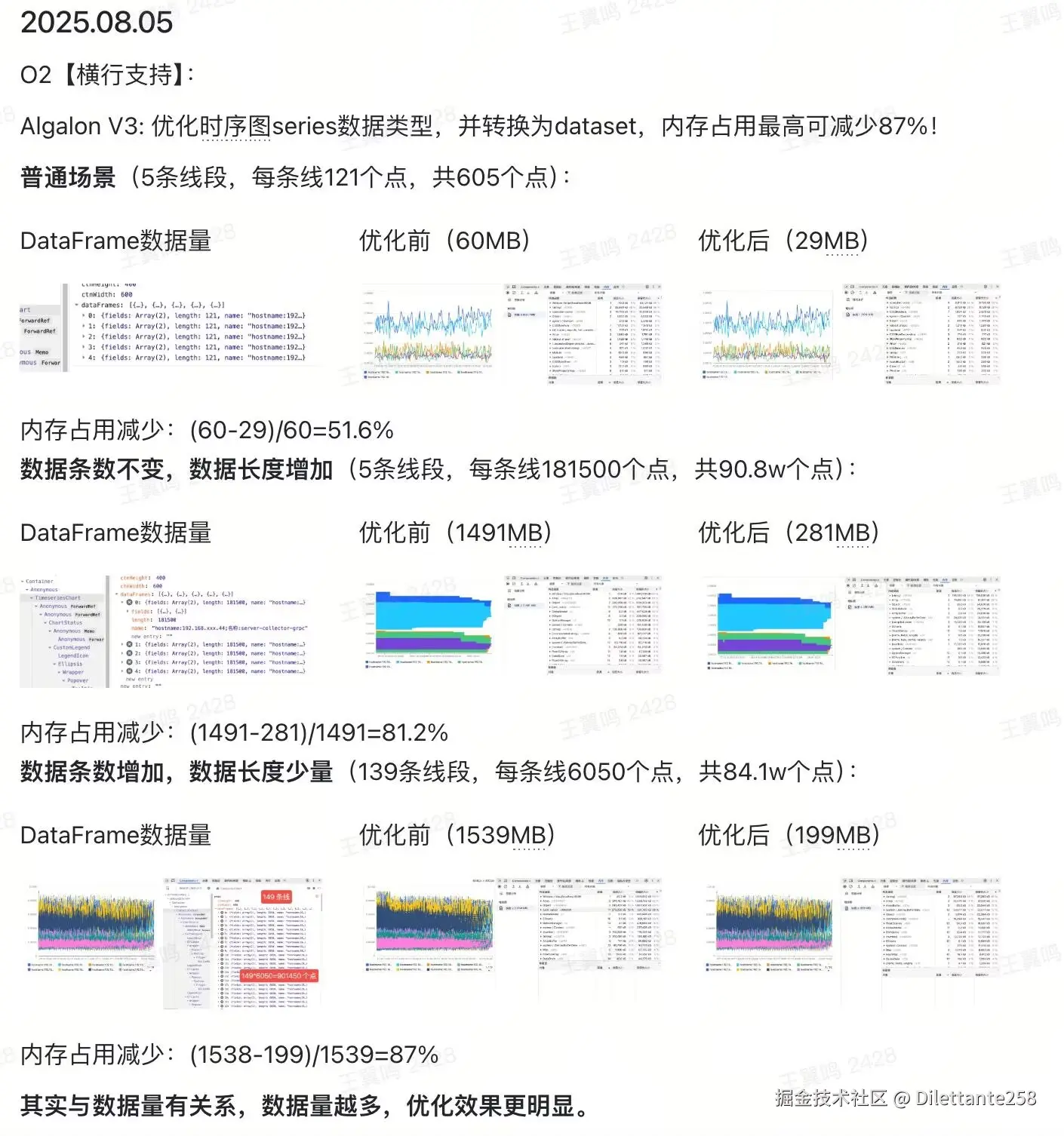

优化效果：内存占用显著下降

经过优化后，内存占用的变化明显。以下是几个不同场景下内存占用的对比：


1) 场景一：小数据量（5条线段，每条线121个点，共605个点））

优化前：内存占用 60MB 优化后：内存占用 29MB 内存节省率：51.6%

2) 场景二：大数据量（5条线段，每条线181500个点，共90.8w个点）

优化前：内存占用 1491MB 优化后：内存占用 281MB 内存节省率：81.2%

3) 场景三：增加数据条数（39条线段，每条线6050个点，共84.1W个点）

优化前：内存占用 1538MB 优化后：内存占用 199MB 内存节省率：87%

可以看出，优化后内存占用大幅降低，尤其是在数据量大的情况下，节省的内存量尤为显著。

配套优化措施

在这次优化过程中，我还顺带进行了一些配套优化措施：

1) 事件回调优化

  • 原方案：React useState + useLayoutEffect 获取 ECharts 实例
  • 优化后：使用普通函数回调，通过 this 访问实例，避免额外状态管理
  • 额外收益：无事件绑定场景下短路处理，直接跳过监听

2) 循环性能优化

  • 将 forEach/map 改为原生 for 循环，减少迭代器开销

3) 数据不可变性修复

  • 发现倒序排序场景使用 reverse() 导致原始数据被意外修改
  • 改为 toReversed()（或 slice().reverse()），避免副作用

6. 总结与展望

在大规模可视化场景中，数据结构往往是最具杠杆的性能开关。通过“扁平化 + 转置 + Dataset 化”，我们不仅解决了崩溃问题，还显著降低了内存占用，并提升了稳定性与响应速度。
