前言
BGA 封装以高集成度成为 PCB 设计的常用选择，却因引脚密集、布线空间紧凑，成为设计过程中的重点与难点。嘉立创 EDA 作为国产主流在线 PCB 设计软件，针对 BGA 扇孔开发了专属便捷功能，能大幅降低高密度布线的操作难度。本文立足实际设计需求，系统梳理嘉立创 EDA 中 BGA 扇孔的实操步骤，同时围绕工艺适配、信号完整性等核心维度，详解 BGA 器件设计的关键注意事项，内容逻辑完整、实操性突出，既适配工程师日常设计实操，也可作为 PCB 设计教学的核心参考。
一、嘉立创EDA BGA扇孔实操步骤
扇孔核心目的：将 BGA 密集焊盘通过过孔引至其他层，实现布线扇出，嘉立创 EDA 支持自动扇孔 + 手动优化，操作简洁高效，核心步骤仅4步：
1.放置BGA器件并定位：在嘉立创 EDA 中选中我们之前放好的BGA封装器件原理图，可通过快捷键shift+x一键将器件精准定位到 PCB 板框内的设计区域，确保器件焊盘与板边、其他器件预留足够布线空间（建议 BGA 边缘到板边≥5mm），如图1所示。

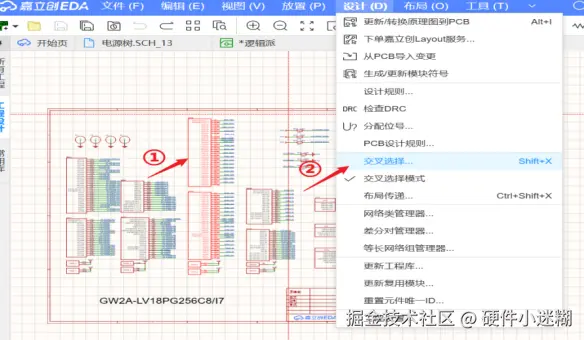

图 1 快捷键一键将器件精准定位到 PCB操作图
2.调用自动扇孔功能：选中 BGA 器件，右键点击选择 「扇孔」（或顶部菜单栏「布线」→「BGA 扇孔」） ，弹出扇孔参数设置窗口，如图2所示。

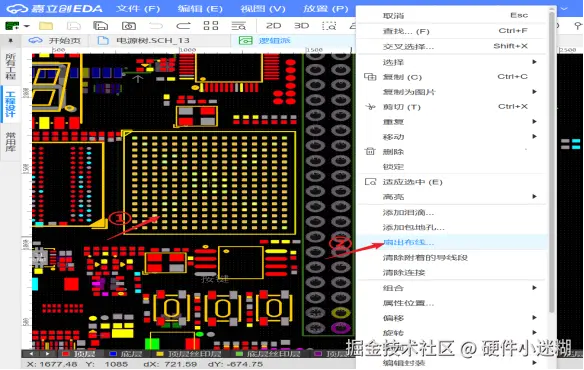

图 2 自动扇孔功能操作图
3.设置核心扇孔参数：一般 按工艺规范设置关键参数，为通用适配参数，无需额外调整：
- 过孔类型：选金属化过孔（导电通孔），孔径 / 焊盘按厂家工艺选（常规 0.3mm/0.6mm，嘉立创默认工艺适配）；
- 扇孔方向：选向 BGA 外侧扇出，避免过孔
- 布线层：选择需扇出的目标层（如2层板时候会默认顶层 BGA 扇至底层，2层板以上才会有扇出层的选择）；
- 间距：保持过孔与焊盘、过孔与过孔间距≥0.2mm（适配嘉立创基础工艺）。 4.执行扇孔并手动优化：点击 「 应用 」 完成自动扇孔，软件自动生成过孔与短线；对边缘密集区域、异形焊盘的漏扇 / 错扇部分，用手动布线工具补全，删除多余过孔，确保扇出无短路、无间距违规，如图3所示。

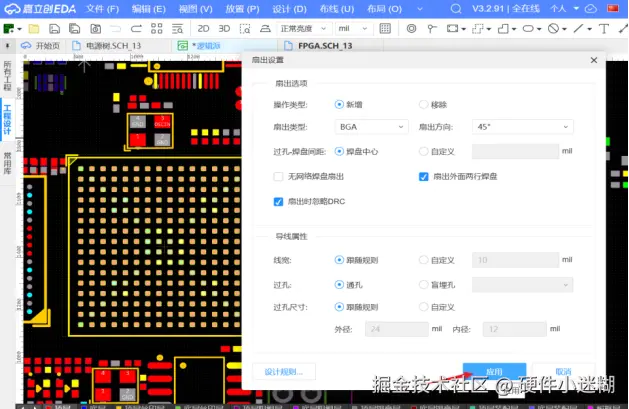

图 3 应用扇孔操作图
小技巧：扇孔后可使用软件「DRC 检查」功能，检测过孔间距、焊盘连接是否合规，一键排查问题。二、BGA 器件设计核心注意事项
现围绕工艺适配、布线规范、散热防护、信号完整性四大核心维度，梳理 6 个逻辑完整的关键注意事项，覆盖设计全流程，适配嘉立创等主流厂家工艺：
（一）焊盘与过孔工艺适配要求（含盘中孔优化）
1.常规 BGA 焊盘与过孔规范
- BGA 焊盘尺寸必须严格按照封装手册设计，严禁随意缩放，焊盘间距需匹配厂家阻焊桥工艺（如嘉立创绿油 1oz 铜厚，焊盘边到边≥0.2mm）。
- 过孔中心与 BGA 焊盘边缘间距≥0.15mm，过孔孔径 / 焊盘避免过大，防止与相邻焊盘短路，优先选用嘉立创 EDA「工艺推荐过孔尺寸」。
- 以常规最小线宽 / 线隙 0.09/0.09mm 计算，常规 BGA 扇孔方式下，焊盘边到边最小需 0.27mm，无法加工中心距 0.5mm 的 BGA（其最小焊点点距仅 0.25mm，焊盘边到边仅 0.25mm），会导致布线空间不足。
2.盘中孔 BGA 优化方案
- 针对高密度 BGA（如中心距 0.5mm），可采用盘中孔（Via-in-pad）工艺进行优化：将 BGA 焊点按0.25mm设计，在焊盘中间钻孔（内径 / 外径：0.15/0.25mm），在内层非 BGA 面的两个过孔间走0.09mm的线路。
- 该方案利用内层独立过孔无需额外焊盘的特性，大幅节省布线空间，可实现高密度 BGA 的有效扇孔，同时需在生产下单时备注 “盘中孔塞孔” 等工艺要求，避免焊接时锡膏流入过孔导致虚焊，如图4所示。

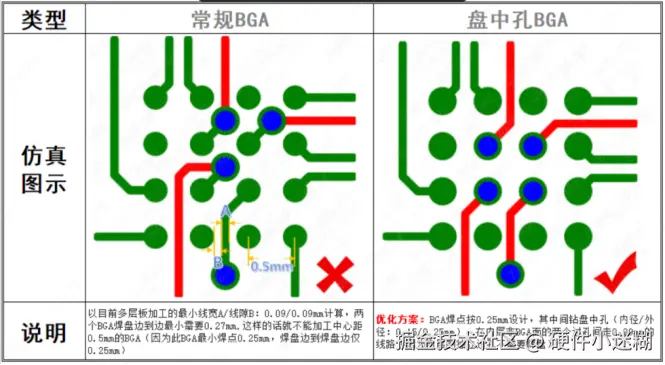

图 4 盘中孔 BGA 优化设计图
（二）扇孔布线基础规范
1.扇孔短线尽量短而直，避免绕线，短线长度≤3mm，减少信号传输损耗；
2.同组信号（如DDR地址线、数据线这类高速信号对时序要求严格）扇孔方式保持一致，过孔数量、扇出层相同，确保信号等长；
3.禁止在 BGA 焊盘正上方打盲埋孔（理由：一是影响焊接质量，焊锡容易流进孔里形成虚焊，导致接触不良；二是降低电路板的结构强度，钻孔会破坏 BGA 焊盘下方的板材，受热时很容易从孔的位置开裂，大大缩短电路板的使用寿命。除有特殊工艺要求时），优先用通孔扇出，降低生产难度与成本，如图5所示。

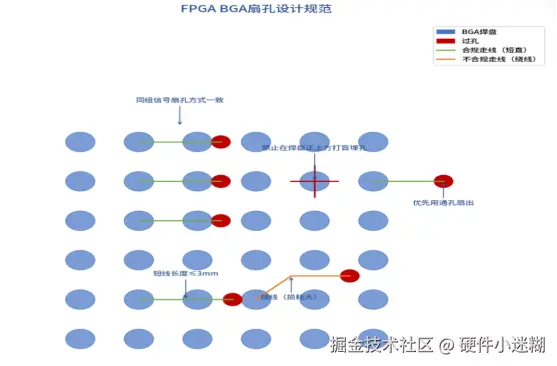

图 5 扇孔设计规范设计图
（三）阻焊与助焊设计要求
1.BGA 区域阻焊开窗按焊盘外扩 0.05mm 设计，嘉立创 EDA 可自动匹配，无需手动调整；
2.密集焊盘区域按规范做阻焊桥，避免焊接时锡珠短路（适配嘉立创阻焊桥参数：绿油 10Z 铜厚，间隙≥0.1mm）；
3.若 BGA 为无铅焊接，可适当增大助焊区，禁止阻焊油墨覆盖焊盘有效区域，如图6所示

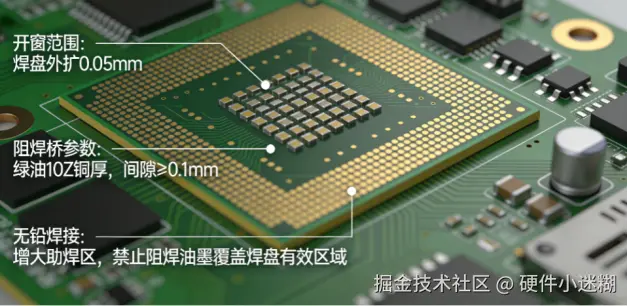

图 6 BGA 器件阻焊开窗示意图设计图
（四）散热与接地设计要点
1.BGA 中心散热焊盘（EPAD）需充分接地，在散热焊盘上打阵列过孔（如0.4mm/0.8mm 过孔，间距1.5-2mm），引至内层接地层，提升散热效率；
2.散热焊盘过孔需做阻焊塞孔（嘉立创下单时备注 “BGA 散热焊盘过孔塞油”），防止焊接时锡膏流入过孔导致虚焊（阻焊塞孔可以简单理解为用和阻焊层同材质的绝缘油墨把过孔填实，不仅能堵住孔，还会和表面的阻焊层融为一体，让板子更平整。不过散热焊盘的过孔有时会用 “半塞孔” 工艺，只塞一半来兼顾平整度和散热性）；
3.大功率BGA器件周围预留≥2mm 散热空间，避免与发热器件紧邻，如图7所示。

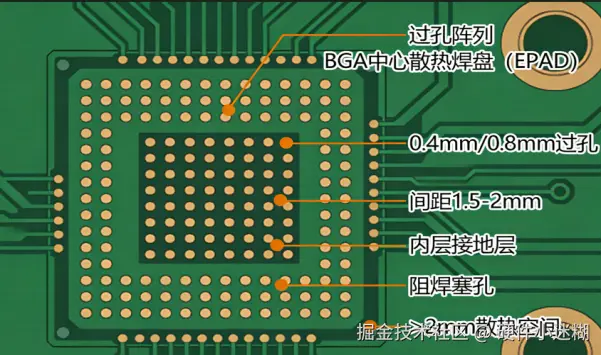

图 7 BGA 器件接地散热焊盘设计图
（五）信号完整性设计要求
1.高频BGA信号（如时钟、高速差分信号）扇孔后，需做等长匹配，嘉立创EDA用「等长布线」工具一键调整，差分对间距保持 0.15-0.2mm，阻抗匹配 50/90Ω；
2.高频信号过孔尽量减少数量，避免过孔寄生电容 / 电感影响信号质量；
3.模拟信号与数字信号的 BGA 扇孔区域分开布线，做好接地隔离，防止串扰。
（六）生产与装配适配要求
1.BGA 器件放置位置需考虑焊接装配，远离PCB板边、连接器、散热片，预留贴片机吸嘴操作空间（≥3mm），简单来说，就是在不影响器件功能的前提下怎么样让该器件更好的焊接到板子上；
2.嘉立创下单时，需在工艺备注中注明 “BGA 区域工艺要求”（如散热焊盘塞孔、阻焊桥制作、过孔金属化），因为机器默认的参数很可能不一样；
3.多层板BGA扇孔需兼顾层压工艺（叠层工艺），避免过孔过于密集导致层压起泡，过孔阵列间距均匀分布。
三、核心总结
1.嘉立创EDA BGA扇孔核心：自动扇孔 + 参数适配 + 手动优化 + DRC 检查，利用软件自带功能大幅降低布线难度，参数优先选厂家工艺推荐值；
2.BGA器件设计核心逻辑：“工艺适配为基础，信号完整为核心，散热接地为保障”，所有设计步骤需匹配 PCB 生产工艺（如嘉立创阻焊、过孔、层压规范），同时兼顾信号与散热需求；
3.设计关键：细节决定良率，焊盘间距、过孔位置、阻焊桥制作、散热焊盘处理等细节，直接影响 BGA 焊接良率与器件工作稳定性，设计后必须做全流程 DRC 检查。
新手实操小 Tips
是不是一看到满屏的参数和规则就头大？其实这些都是前辈们踩过无数坑攒下的 “避坑指南”，毕竟没人想重蹈前辈焊废十块板才悟到的血泪教训。其实不用怕，这些规则本质上是帮你少走弯路的导航，跟着一步步来，很快就能上手。平时做课程练习或者小项目一般不会涉及复杂的信号或量产要求，用软件默认设置就能轻松搞定；但如果要做高可靠性的工业控制板这类对性能要求严格的产品，就得老老实实把 BGA 和板边的距离留够、过孔尺寸设对，不然要么焊接时容易连锡短路，要么板子做好后信号不稳定，排查起来会非常头疼。说白了，这些复杂的规则不是用来难住你的，而是帮你少走弯路、一次把板子做对的实用指南。
