用 ECharts GL 把地图「立」起来

codingWhat
0 阅读7分钟

你有没有在数据大屏前驻足过？一块块区域从平面里「长」出来，随着风险等级泛着红黄蓝绿，跳动到某一块，左侧立刻弹出详尽的指标面板，那种一眼扫过去就能抓住重点的感觉，往往就来自 3D 地图 的加持。


那如何实现3D地图呢？或许你第一个想到的就是three.js,但本文却是用 echarts-gl 让地图「立」起来的，相对来说上手更容易，效果也差强人意。

一、技术选型——先看效果再动手

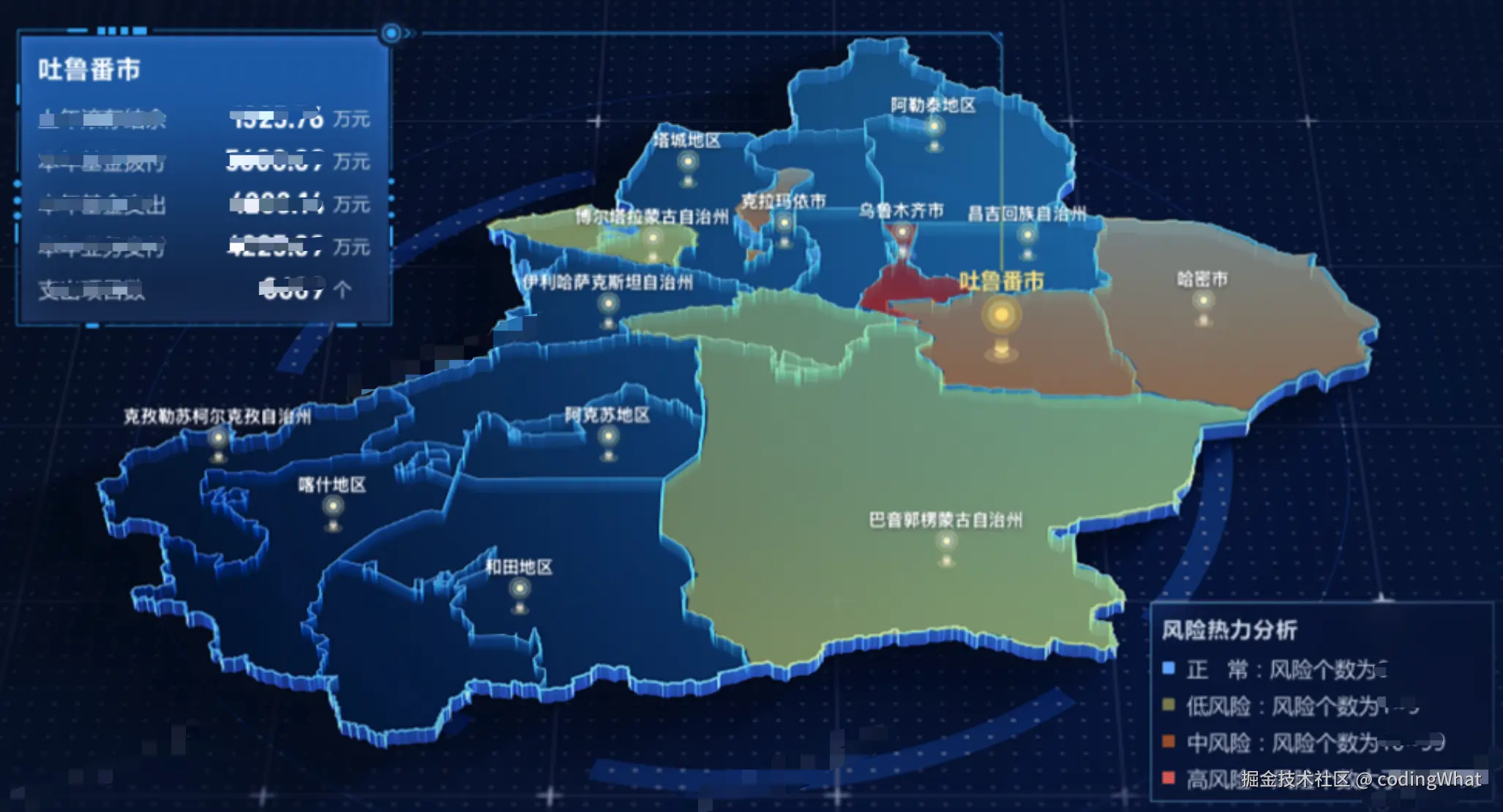

从UED给出的图上不难看出，这是一张3D地图，笔者一开始也尝试使用three.js去实现，但因工时有限，最终还是选择了echarts-gl。

用 echarts-gl 的 map3D，你可以轻松得到：

  • 立体挤出：每个行政区像一块块积木，从底图上「长」出来；
  • 分级着色：按风险等级、指标区间等给不同区域上色，热力一目了然；

下面就从零开始，把这一套串起来。

二、环境准备：ECharts + GL 扩展

依赖就两样：ECharts 5.x 和 echarts-gl,地图数据用标准的 GeoJSON数据即可。

npm install echarts echarts-gl

在入口或图表初始化前，务必先引入 GL 扩展，否则 map3D 会报错或无效：

import * as echarts from 'echarts';
import 'echarts-gl';  // 必须！注册 3D 地图等 GL 能力

GeoJSON 可以从 DataV、阿里云等渠道获取省/市矢量数据，或由后端按需裁剪后下发。只要 features[].properties.name 与业务数据里的区域名能对上，就能用。

三、注册地图

先用 GeoJSON 注册一个地图 ID，再在 series 里用 type: 'map3D' 引用它。

// 假设 mapGeoJson 是你拿到的某省/市 GeoJSON
echarts.registerMap('regionMap', mapGeoJson);

const option = {
  series: [
    {
      type: 'map3D',
      map: 'regionMap',
      boxHeight: 0,
      regionHeight: 1.8,
      itemStyle: {
        color: 'rgba(0,123,182,0.6)',
        borderColor: '#42fff5',
        borderWidth: 1,
      },
    },
  ],
};

const chart = echarts.init(document.getElementById('chart'));
chart.setOption(option);

到这里，你已经能得到一块「整块同色、带描边、有立体高度」的 3D 地图。接下来要做的，就是让颜色跟着数据走。

四、让颜色「跟着数据走」：分级着色

大屏上最常见的需求是：按风险等级或指标区间给区域上色。做法是把业务数据塞进 series[].data，并在 itemStyle.color 里用函数根据 params.data 取等级或区间，再映射到颜色。

先定义一套等级与颜色的映射（可按业务改）：

const RISK_COLOR_MAP = {
  normal: 'rgba(0,123,182,0.6)',   // 正常
  low: 'rgba(255,247,96,0.5)',     // 低风险
  medium: 'rgba(255,115,25,0.65)', // 中风险
  high: 'rgba(255,96,96,0.5)',     // 高风险
};

在 map3D 的 itemStyle 里用函数返回颜色：

itemStyle: {
  color: (params) => {
    if (!params?.data) return RISK_COLOR_MAP.normal;
    const riskLevel = params.data.riskLevel || 'normal';
    return RISK_COLOR_MAP[riskLevel] ?? RISK_COLOR_MAP.normal;
  },
  borderColor: '#42fff5',
  borderWidth: 1,
  opacity: 1,
},

这样，每个区域的 data.riskLevel 就会驱动其颜色，热力感瞬间就出来了。

五、立体感与光影优化

  • boxHeight：整张地图下面的「底座」高度。
  • regionHeight：每个区域的挤出高度，建议在 1～2.5 之间试。太小立体感弱，太大容易显得笨重；1.8 是实践里比较顺眼的一档。

光照能明显增强立体感，主光 + 环境光即可：

light: {
  main: {
    intensity: 0.8,
    shadow: true,
    alpha: 70,
    beta: 60,
  },
  ambient: {
    intensity: 0.2,
    alpha: 70,
    beta: 60,
  },
},

调 alpha、beta 可以改变光照方向，配合深色背景，边缘会自然形成高光，立体感更强。

六、视角与交互：viewControl

大屏若希望「固定视角、不让人转来转去」，可以用正交投影并关掉旋转/缩放/平移：

viewControl: {
  projection: 'orthographic',
  orthographicSize: 65,
  autoRotate: false,
  rotateSensitivity: 0,
  zoomSensitivity: 0,
  panSensitivity: 0,
},

orthographicSize 相当于「相机拉多远」：数值越大，地图在画布里显得越小。不同省/市 GeoJSON 的包围盒不一样，需要按实际效果微调（例如 50～120 都常见）。建议先把地图渲染出来，再拖这个值到顺眼为止。

若要做「可旋转、可缩放」的交互大屏，把 rotateSensitivity、zoomSensitivity、panSensitivity 调大即可。

七、高亮与标签：emphasis 和 label

鼠标悬停或点击选中时，可以用 emphasis 单独给一块区域「加戏」：换色、加粗描边、显示名称等。

emphasis: {
  itemStyle: {
    color: '#1263B6',
    borderColor: '#60F1FF',
    borderWidth: 2,
    opacity: 1,
  },
  label: {
    show: true,
    color: '#FFFFFF',
    fontSize: 12,
  },
},
label: {
  show: true,
  color: '#FFFFFF',
  fontSize: 12,
},

如果要做「选中态」和「未选中态」不同的图标或字号，可以用 ECharts 的 rich 文本，在 formatter 里根据当前是否选中拼出 {name|区域名}\n{icon|} 这类格式，再在 rich 里为 name、icon 配不同的样式或背景图。

八、双层叠加：底图 + 数据层，层次更清晰

单独一层 map3D 已经能表达数据和立体，但若希望「底下有一层半透明底图、上面一层按数据着色」，可以叠两个 map3D：

  • 底层：zlevel: 0、regionHeight: 0，整块半透明色（如 rgba(0,79,168,0.7)），不显示 label；
  • 顶层：zlevel: 1、regionHeight: 1.8，itemStyle.color 用上面的函数按数据着色，并开启 label、emphasis。

只有顶层需要传 data，且 data[].name 必须和 GeoJSON 里 properties.name 一一对应，否则对应区域会用默认色。

const baseLayer = {
  type: 'map3D',
  map: 'regionMap',
  zlevel: 0,
  regionHeight: 0,
  itemStyle: {
    color: 'rgba(0,79,168,0.7)',
    borderColor: '#42fff5',
    borderWidth: 1,
  },
  label: { show: false },
  emphasis: {
    itemStyle: { color: 'rgba(0,79,168,0.7)' },
    label: { show: false },
  },
};

const dataLayer = {
  type: 'map3D',
  map: 'regionMap',
  zlevel: 1,
  regionHeight: 1.8,
  data: chartData,  // 仅这一层需要 data
  itemStyle: {
    color: (params) => { /* 同上，按 riskLevel 着色 */ },
    borderColor: '#42fff5',
    borderWidth: 1,
    opacity: 1,
  },
  label: { show: true /* ... */ },
  emphasis: { /* 高亮与标签 */ },
  light: { /* ... */ },
  viewControl: { /* ... */ },
};

option.series = [baseLayer, dataLayer];

这样既有「整块底图」的轮廓感，又有「数据层」的清晰分层，大屏层次会更舒服。

九、数据从哪来：data 格式与更新

map3D 的 data 是「区域名 + 业务字段」的数组，name 必须和 GeoJSON 里一致（例如地市名、区县名），其余字段随便加，供 itemStyle.color 和 tooltip 使用。

const chartData = [
  { name: 'A市', riskLevel: 'high', value: 120, fieldA: 1000, fieldB: 50 },
  { name: 'B市', riskLevel: 'low', value: 3, fieldA: 200, fieldB: 12 },
  { name: 'C市', riskLevel: 'normal', value: 0, fieldA: 80, fieldB: 0 },
];

更新数据时，只改对应 series 的 data 再 setOption 即可，例如：

chart.setOption({
  series: [
    { ...baseLayer },
    { ...dataLayer, data: newChartData },
  ],
});

十、Tooltip：做成「信息面板」

点击或轮播到某区域时，把 tooltip 当成一块小信息面板用：多列指标、单位、甚至简单趋势，都可以在 formatter 里用 HTML 拼出来。

tooltip: {
  trigger: 'item',
  backgroundColor: 'rgba(76,126,255,0.2)',
  borderColor: 'transparent',
  triggerOn: 'click',
  alwaysShowContent: true,
  formatter: (params) => {
    const { name, data } = params;
    if (!data) return name;
    const rows = [
      { label: '指标A', value: data.fieldA ?? '--', unit: '万元' },
      { label: '指标B', value: data.fieldB ?? '--', unit: '个' },
    ];
    const line = (item) =>
      `<div style="display:flex;justify-content:space-between;margin:4px 0">
        <span>${item.label}</span>
        <span>${item.value} ${item.unit}</span>
      </div>`;
    return `<div style="font-weight:bold;margin-bottom:8px">${name}</div>${rows.map(line).join('')}`;
  },
},

triggerOn: 'click' + alwaysShowContent: true 可以实现「点哪块就固定显示哪块的详情」，适合汇报时指着大屏讲。

十一、图例：风险热力说明

图例不必用 ECharts 的 legend，可以在图表容器外单独用 HTML 做一块「风险热力分析」说明，和地图同屏展示，例如：

  • ■ 正常：风险个数 0（蓝）
  • ■ 低风险：1～9（黄）
  • ■ 中风险：10～99（橙）
  • ■ 高风险：≥100（红）

颜色与 RISK_COLOR_MAP 保持一致，观众扫一眼就能读懂地图上的色块含义。

十二、常见坑

  1. 引入顺序：必须先 import 'echarts-gl' 再使用 map3D，否则会报错或无效。
  2. name 对不齐：GeoJSON 的 properties.name 和 data[].name 必须完全一致（包括空格、简繁体），对不上的区域会没有 data，颜色会变成默认。
  3. orthographicSize：不同区域 GeoJSON 差异大，建议以「铺满容器、不变形」为目标，多试几个值。
  4. 性能：区域特别多（例如到区县级）时，可考虑只渲染当前层级，或适当降低 regionHeight、关闭 shadow，以减轻 GPU 压力。
  5. 地图轮播：2d地图轮播使用到的API dispatchAction 在map3D中会失效，可能需要手动实现
  6. GeoJSON数据不全:如果开发的是新疆的地图，数据可能不完善，因为新疆兵团在不断地建设新的行政区划中，DataV部分数据未及时更新，其他地区应该问题不大。

如果你还想玩出更多花样，可以尝试：在 3D 地图上叠加 scatter3D 做城市点位，或者根据数据动态改 regionHeight，使其形成「高度也表示一个维度」的立体图。ECharts GL 的文档里还有更多 3D 系列，值得翻一翻。
