一、摘要
本文介绍了一个基于SNMP协议的网络设备批量巡检脚本，该脚本使用pysnmp库实现了对网络设备接口状态的自动采集和分析。简要介绍了SNMP协议并对比了不同网络设备管理方式的优缺点，讲解了pysnmp库的使用方法，最后对脚本的功能、使用场景和局限性进行了分析。
二、练习环境

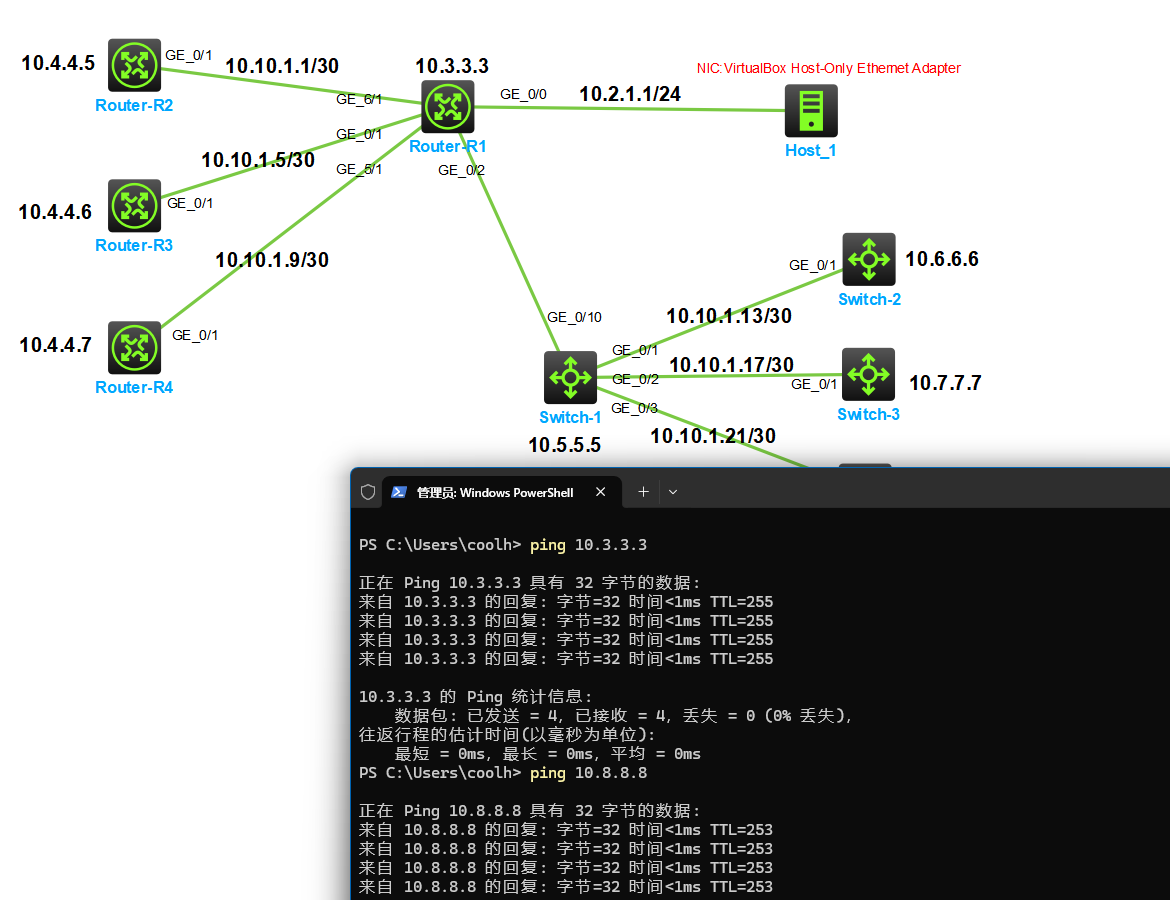

- 使用华三HCL模拟器进行设备模拟，确认本地电脑可ping通模拟设备。具体可参考我的文章[网络自动化学习笔记-H3C 模拟器(HCL)基础环境配置]。
-
辅助工具
通过工具，使用SNMP查询设备信息，辅助验证脚本功能。
-
Python环境
- Python 3.14
- pysnmp，pysmi 库
- VS code(可选)
三、SNMP协议简介
SNMP（Simple Network Management Protocol）是一种用于网络管理的标准协议，它允许网络管理员监控网络设备的状态、配置和性能。
提醒
只使用SNMP进行巡检和性能分析，不建议使用SNMP进行配置，尤其是实际网络中尽量不要使用配置功能。 可能因空格，缩进，标识符等原因，导致CLI界面对应配置项不可用。
3.1 SNMP在网络设备管理中的作用
- 实时监控：可以实时获取设备的运行状态，如接口状态、CPU使用率、内存使用情况等
- 故障诊断：当网络出现问题时，可以通过SNMP快速定位故障点
- 性能分析：通过收集历史数据，可以分析设备的性能趋势，预测潜在问题
- 配置管理：【不推荐，不建议】可以远程配置设备参数，减少人工操作
四、CLI，SNMP，Netconf的不同方式对比
4.1 Paramiko CLI方式
优势：
- 可以执行任意CLI命令，功能全面
- 易操作易理解，因为多数工程师才能熟练使用CLI命令行。
- 可以获取设备特有的信息
- 对设备的控制能力强
劣势：
- 依赖设备的CLI接口，不同设备命令格式不同
- 解析命令输出复杂，容易出错
- 需要回读屏显获取数据，不方便
- 效率低，不适合大规模设备管理
- 安全性依赖于SSH配置
4.2 SNMP方式
优势：
- 标准化，跨设备兼容性好
- 效率高，适合批量操作
- 实时性好，响应速度快
- 实现简单，开发成本低
劣势：
- 功能相对有限，某些设备特有信息无法获取，或需要依赖厂家私有MIB。
- 安全性较差（v1/v2c）
- 依赖设备的SNMP实现质量
4.3 NETconf方式
优势：
- 基于XML/JSON，数据结构清晰
- 支持配置和状态的获取与修改
- 安全性高，支持多种认证方式
- 功能强大，可扩展性好
劣势：
- 实现复杂，开发成本高
- 对设备的支持程度不如SNMP广泛
- 占用带宽较大，不适合带宽有限的环境
- 学习曲线较陡峭
五、Pysnmp库介绍
Pysnmp是一个纯Python实现的SNMP库，支持SNMP v1、v2c和v3版本。它提供了丰富的API，使得开发者可以方便地实现SNMP管理功能。
5.1 版本区别
Pysnmp有两个主要版本：
- 传统版本（v4.x）：使用同步API，导入方式为
from pysnmp.hlapi import * - 最新版本（v5.x）：支持异步API，导入方式为
from pysnmp.hlapi.v3arch.asyncio import *
本文使用的是最新版本的pysnmp，它支持异步操作，更适合处理大量设备的并发查询。
5.2 常见Pysnmp函数示例
以下示例均来自官方网站【GET Operation - PySNMP 7.1 Documentation】，并稍了做修改。
5.2.1 get操作（获取单个OID的值）
import asyncio
from pysnmp.hlapi.v3arch.asyncio import *
async def run():
errorIndication, errorStatus, errorIndex, varBinds = await get_cmd(
SnmpEngine(),
CommunityData('readtest', mpModel=1),
await UdpTransportTarget.create(('10.6.6.6', 161)),
ContextData(),
ObjectType(ObjectIdentity('SNMPv2-MIB', 'sysName', 0)),
ObjectType(ObjectIdentity('IF-MIB', 'ifName', 2))
)
for varBind in varBinds:
print("-----------------------------")
print(f"查询到的内容是{varBind}")
print(f"sysName的OID值是{varBind[0]}")
print(f"ifName的OID值是{varBind[1]}")
print(f"sysName的可读化输出值是{varBind[0].prettyPrint()}")
print(f"ifName的可读化输出值是{varBind[1].prettyPrint()}")
print(f"{varBind[0].prettyPrint()} = {varBind[1].prettyPrint()}")
print("-----------------------------")
asyncio.run(run())

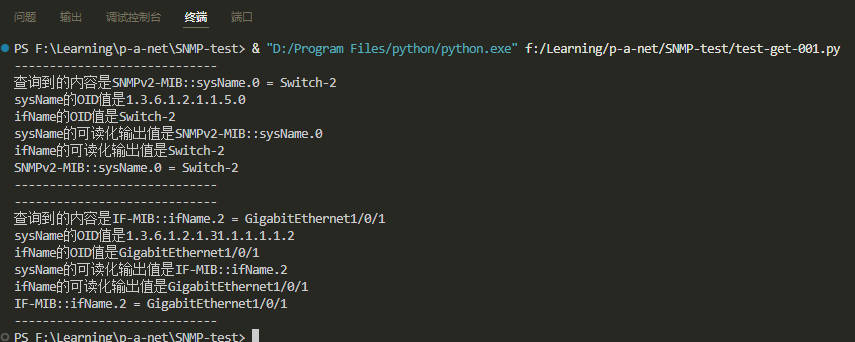

示例运行截图如下
5.2.2 next操作（获取下一个OID的值）
import asyncio
from pysnmp.hlapi.v3arch.asyncio import *
async def run():
errorIndication, errorStatus, errorIndex, varBinds = await next_cmd(
SnmpEngine(),
CommunityData('readtest', mpModel=1),
await UdpTransportTarget.create(('10.3.3.3', 161)),
ContextData(),
ObjectType(ObjectIdentity('SNMPv2-MIB', 'sysContact', 0)), #会返回sysContact的下一个OID值
ObjectType(ObjectIdentity('IF-MIB', 'ifName', 2)), #会返回ifName.2的下一个OID值
lexicographicMode=False
)
for varBind in varBinds:
print("-----------------------------")
print(varBind[1].prettyPrint())
print("-----------------------------")
asyncio.run(run())

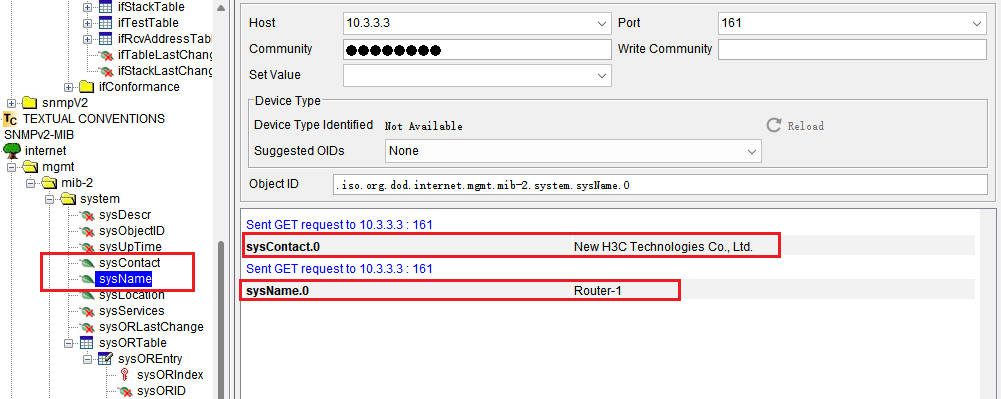

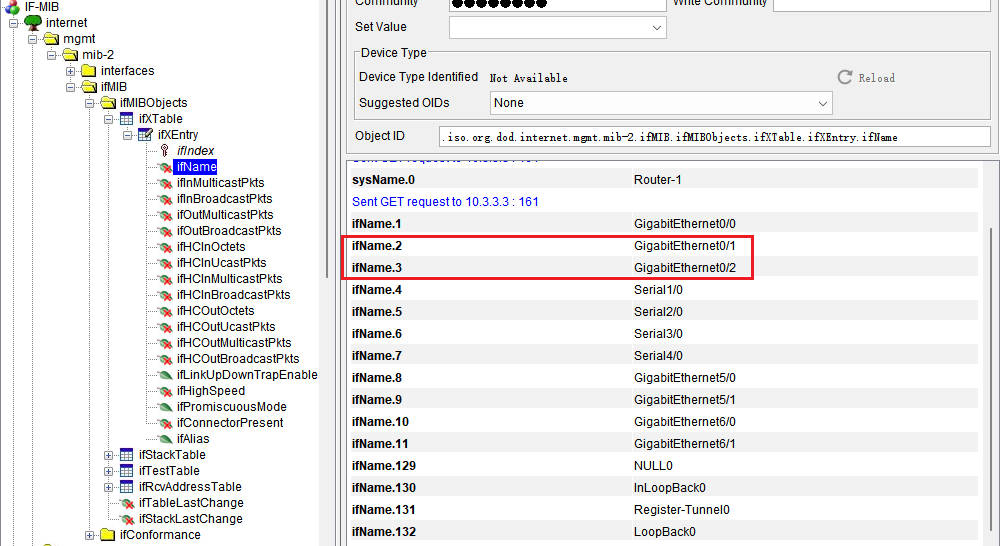

next操作会获取下一个值，如下图所示

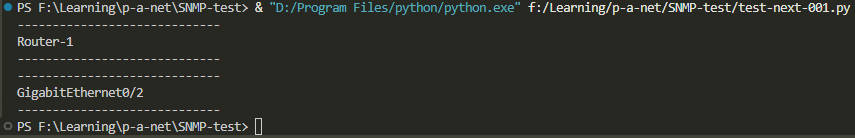

示例运行截图如下
脚本查询sysContact,实际返回值是sysName的值，查询ifName.2,实际返回值是ifName.3的值。
5.2.3 bulk操作（批量获取多个OID的值）
import asyncio
from pysnmp.hlapi.v3arch.asyncio import *
async def run():
errorIndication, errorStatus, errorIndex, varBinds = await bulk_cmd(
SnmpEngine(),
CommunityData('readtest', mpModel=1),
await UdpTransportTarget.create(('10.3.3.3', 161)),
ContextData(),
0, 100, #循环查询100次。
ObjectType(ObjectIdentity('IF-MIB', 'ifName'))
)
for varBind in varBinds:
print(varBind)
asyncio.run(run())
示例运行结果如下
因为是循环取值，结果显示范围远远超出了ifName的边界。
六、脚本介绍
6.1 功能概述
本次练习的脚本是一个基于SNMP v2c的模拟批量设备巡检工具，主要功能包括：
- 设备IP管理：从
devices.txt文件读取设备IP列表，支持空行、注释行和重复IP的自动处理 - SNMP查询：使用异步方式批量查询设备的接口信息，包括接口索引、描述、名称、管理状态和运行状态

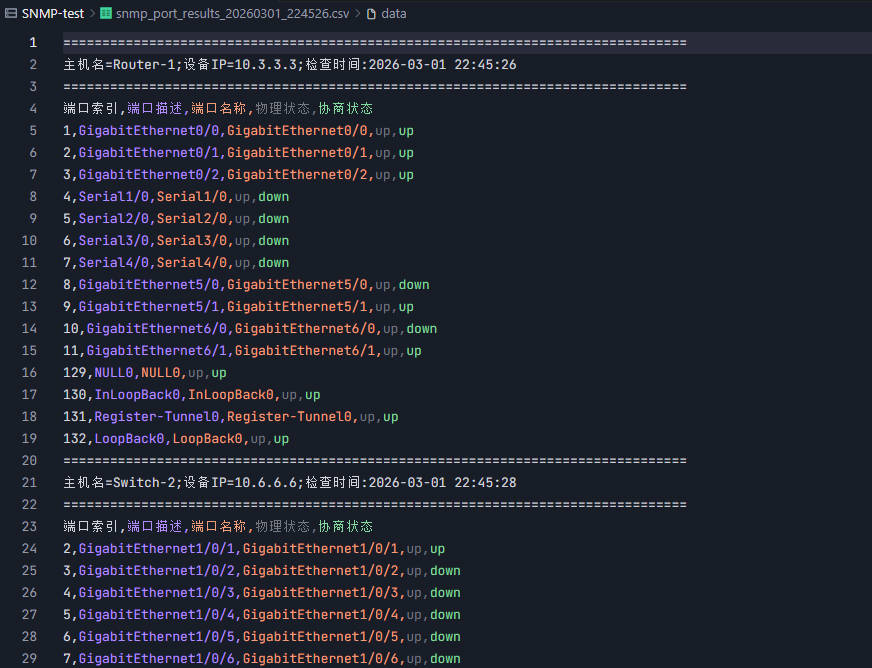

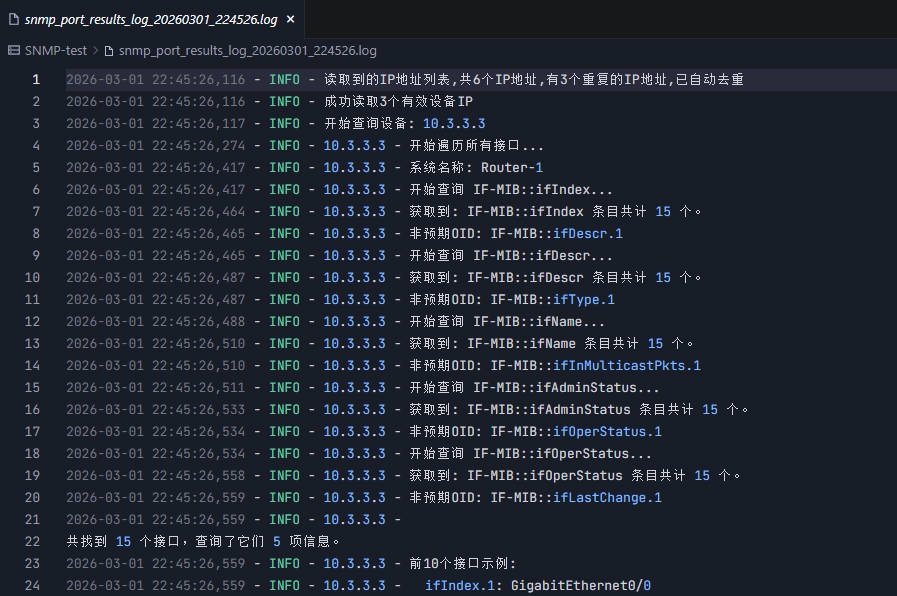

- 结果处理：将查询结果保存到CSV文件，并生成详细的日志文件
- 错误处理：对查询过程中的错误进行捕获和记录
6.2 脚本内容
- 导入模块
- 构建日志配置函数，IP文件读取函数，SNMP查询配置，配置格式化函数，查询函数，结果保存函数
- 主函数调用构建的功能函数，脚本入口。
import asyncio
import csv
import logging
import time
from datetime import datetime
from pysnmp.hlapi.v3arch.asyncio import *
# 配置日志函数
def setup_logger(log_file):
"""设置日志配置"""
logger = logging.getLogger(log_file)
logger.setLevel(logging.INFO)
# 清除之前的处理器
for handler in logger.handlers[:]:
logger.removeHandler(handler)
# 创建文件处理器
file_handler = logging.FileHandler(log_file, encoding='utf-8')
file_handler.setLevel(logging.INFO)
file_handler.setFormatter(logging.Formatter('%(asctime)s - %(levelname)s - %(message)s'))
logger.addHandler(file_handler)
# 创建控制台处理器
stream_handler = logging.StreamHandler()
stream_handler.setLevel(logging.INFO)
stream_handler.setFormatter(logging.Formatter('%(asctime)s - %(levelname)s - %(message)s'))
logger.addHandler(stream_handler)
return logger
# 读取设备IP列表
def read_device_ips(file_path, logger=None):
ips = []
try:
with open(file_path, 'r', encoding='utf-8') as f:
for line in f:
stripped_line = line.strip()
if not stripped_line or stripped_line.startswith("#"):
continue #跳过空行和注释行
ips.append(stripped_line)
set_ip = set(ips)
if len(set_ip) == len(ips):
message = f"读取到的IP地址列表,共{len(ips)}个IP地址,没有重复的IP地址"
print(message)
if logger:
logger.info(message)
else:
count_duplicates = len(ips) - len(set_ip)
message = f"读取到的IP地址列表,共{len(ips)}个IP地址,有{count_duplicates}个重复的IP地址,已自动去重"
print(message)
if logger:
logger.info(message)
ips = list(set_ip)
message = f"成功读取{len(ips)}个有效设备IP"
print(message)
if logger:
logger.info(message)
return ips
except Exception as e:
message = f"读取设备IP文件失败: {e}"
print(message)
if logger:
logger.error(message)
return []
# 定义SNMP查询配置
PORT_CONFIG = [
("IF-MIB", "ifIndex","端口索引"),
("IF-MIB", "ifDescr","端口描述"),
("IF-MIB", "ifName","端口名称"),
("IF-MIB", "ifAdminStatus","物理状态"),
("IF-MIB", "ifOperStatus","协商状态")
]
#构建OID路径，并返回格式化的MIB列表、 表格映射、 起始OID路径
def format_config(config=PORT_CONFIG):
format_mib = []
format_table = {}
start_name = ""
for item in config:
if len(item) == 3:
format_mib.append(ObjectType(ObjectIdentity(item[0], item[1])))
format_table[item[1]] = item[2] # 端口描述
start_name = f"{item[0]}::{item[1]}"
else:
format_mib.append(ObjectType(ObjectIdentity(item[0], item[1])))
format_table[item[1]] = item[1]
start_name = f"{item[0]}::{item[1]}"
print(f"format_table is [{format_table}]")
print(f"start_name is {start_name}")
print(f"format_mib is {format_mib}")
return format_mib, format_table, start_name
async def get_query(ip, community, config=PORT_CONFIG, logger=None):
"""
使用next_cmd自动遍历所有接口的信息，直到没有更多数据为止。
通过分析返回的OID，判断是否继续查询下一个接口。
"""
try:
snmpEngine = SnmpEngine()
transport = await UdpTransportTarget.create((ip, 161))
# 存储结果的字典
interface_details = {}
hostname = ""
message = "开始遍历所有接口..."
print(message)
if logger:
logger.info(f"{ip} - {message}")
# 首先查询sysName
errorIndication, errorStatus, errorIndex, varBinds = await next_cmd(
snmpEngine,
CommunityData(community, mpModel=1),
transport,
ContextData(),
ObjectType(ObjectIdentity("SNMPv2-MIB", "sysName")),
lexicographicMode=False
)
# 处理sysName
if not errorIndication and not errorStatus and varBinds:
for varBind in varBinds:
try:
if isinstance(varBind, ObjectType):
oid = varBind[0]
val = varBind[1]
elif isinstance(varBind, tuple) and len(varBind) >= 2:
oid, val = varBind[0], varBind[1]
else:
continue
oid_str = oid.prettyPrint()
val_str = val.prettyPrint()
if oid_str == 'SNMPv2-MIB::sysName.0':
hostname = val_str
message = f"系统名称: {hostname}"
print(message)
if logger:
logger.info(f"{ip} - {message}")
except Exception as e:
message = f"处理sysName异常: {e}"
print(message)
if logger:
logger.error(f"{ip} - {message}")
continue
# 遍历config中的每个OID进行查询
for item in config:
mib, oid_name, desc = item
message = f"\n开始查询 {mib}::{oid_name}..."
print(message)
if logger:
logger.info(f"{ip} - 开始查询 {mib}::{oid_name}...")
# 统计当前OID查询到的条目数
item_count = 0
non_expected_oid = None
# 执行初始的next_cmd查询
errorIndication, errorStatus, errorIndex, varBinds = await next_cmd(
snmpEngine,
CommunityData(community, mpModel=1),
transport,
ContextData(),
ObjectType(ObjectIdentity(mib, oid_name)),
lexicographicMode=False
)
while not errorIndication and not errorStatus and varBinds:
# 处理当前批次的数据
last_oid = None
for varBind in varBinds:
try:
# 解包varBind
if isinstance(varBind, ObjectType):
oid = varBind[0]
val = varBind[1]
elif isinstance(varBind, tuple) and len(varBind) >= 2:
oid, val = varBind[0], varBind[1]
else:
continue
oid_str = oid.prettyPrint()
val_str = val.prettyPrint()
# 检查是否是当前OID的延续
if oid_str.startswith(f"{mib}::{oid_name}."):
# 提取索引
index = str(oid[-1]) # 直接从OID对象获取最后一个数字
# 初始化接口信息
if index not in interface_details:
interface_details[index] = {}
for config_item in config:
interface_details[index][config_item[1]] = None
# 更新接口信息
interface_details[index][oid_name] = val_str
last_oid = oid
item_count += 1
else:
non_expected_oid = oid_str
break
except Exception as e:
message = f"处理数据异常: {e}"
print(message)
if logger:
logger.error(f"{ip} - {message}")
continue
# 继续下一次查询
if non_expected_oid:
break
else:
errorIndication, errorStatus, errorIndex, varBinds = await next_cmd(
snmpEngine,
CommunityData(community, mpModel=1),
transport,
ContextData(),
ObjectType(ObjectIdentity(mib, oid_name, index)), # 从上次的最后一个值继续
lexicographicMode=False # 只遍历当前OID子树
)
# 输出当前OID查询结果
message = f"获取到: {mib}::{oid_name} 条目共计 {item_count} 个。"
print(message)
if logger:
logger.info(f"{ip} - {message}")
if non_expected_oid:
message = f"非预期OID: {non_expected_oid}"
print(message)
if logger:
logger.info(f"{ip} - {message}")
# 输出总体结果
interface_count = len(interface_details)
config_count = len(config)
message = f"\n共找到 {interface_count} 个接口，查询了它们 {config_count} 项信息。"
print(message)
if logger:
logger.info(f"{ip} - {message}")
# 按索引排序输出前10个接口示例
print("前10个接口示例:")
if logger:
logger.info(f"{ip} - 前10个接口示例:")
for idx, details in sorted(interface_details.items(), key=lambda x: int(x[0]))[:10]:
interface_message = f" ifIndex.{idx}: {details.get('ifName', 'N/A')}"
print(interface_message)
if logger:
logger.info(f"{ip} - {interface_message}")
snmpEngine.close_dispatcher()
return interface_details, hostname
except Exception as e:
print(f"异常: {e}")
return {}, ""
# 保存查询结果到CSV文件
def save_results(interface_details, hostname, ip, file_path, config=PORT_CONFIG):
try:
with open(file_path, 'a', newline='', encoding='utf-8-sig') as f:
writer = csv.writer(f)
print(f"正在保存结果到 {file_path}...")
# 写入表头
writer.writerow(["=" * 80])
line = f"主机名={hostname};设备IP={ip};检查时间:{time.strftime('%Y-%m-%d %H:%M:%S')}"
writer.writerow([line])
writer.writerow(["=" * 80])
# 动态生成表头
headers = [item[2] for item in config]
writer.writerow(headers)
# 写入数据
for interface in interface_details.values():
row = []
for item in config:
row.append(interface.get(item[1], ''))
writer.writerow(row)
print(f"成功保存查询结果到{file_path}")
except Exception as e:
print(f"保存查询结果失败: {e}")
async def main():
# 配置参数
device_file = 'devices.txt' # 设备IP文件
timestamp = datetime.now().strftime("%Y%m%d_%H%M%S")
port_result_file = f'snmp_port_results_{timestamp}.csv' # 端口结果文件
port_log_file = f'snmp_port_results_log_{timestamp}.log' # 端口日志文件
community = 'readtest' # SNMP团体名
# 设置日志
port_logger = setup_logger(port_log_file)
# 读取设备IP
device_ips = read_device_ips(device_file, logger=port_logger)
if not device_ips:
port_logger.error("没有设备IP可查询")
return
# 批量查询设备信息
for ip in device_ips:
port_logger.info(f"开始查询设备: {ip}")
# 获取端口信息和主机名
interface_details, hostname = await get_query(ip, community, config=PORT_CONFIG, logger=port_logger)
# 保存端口结果
if interface_details:
save_results(interface_details, hostname, ip, port_result_file, config=PORT_CONFIG)
port_logger.info(f"{ip} - 成功保存端口结果到 {port_result_file}")
# 避免查询过快，添加短暂延迟
await asyncio.sleep(1)
port_logger.info("批量查询完成")
if __name__ == "__main__":
asyncio.run(main())
6.3 脚本输出结果保存
6.4 脚本运行日志保存
6.5 脚本局限性
- 仅支持SNMP v2c：没有对SNMP v3进行适配，安全性较差
- 功能有限：目前只支持接口状态的查询，无法获取CPU、内存、温度等系统资源信息
- 可扩展性不足：添加新的查询项需要修改代码，不够灵活
- 错误处理简单：对于SNMP查询失败的情况，处理方式较为简单
- 配置固定：SNMP团体名、查询参数等配置硬编码在脚本中，不够灵活
6.6 后续练习中可能尝试的功能
- 添加系统资源监控：增加对CPU使用率、内存使用情况、设备温度等信息的查询
- 支持SNMP v3：添加对SNMP v3的支持，提高安全性
- 配置文件化：将配置参数移到配置文件中，方便用户修改
- 结果可视化：
添加简单的结果可视化功能，如生成状态图表，或日志格式化提升可读性 告警机制：添加异常状态的告警功能，如接口down时发送通知
七、结语
SNMP作为一种成熟的网络管理协议，在网络设备监控和管理方面发挥着重要作用。本文介绍的批量巡检脚本利用pysnmp库实现了对网络设备接口状态的自动采集和分析，为网络管理员提供了一种高效、便捷的设备管理工具。
虽然该脚本目前存在一些局限性，但其基本功能已经能够满足日常网络巡检的需求。通过进一步的扩展和优化，它可以成为网络管理工作中的得力助手。
在实际应用中，网络管理员可以根据具体需求对脚本进行定制和扩展，例如添加更多的监控指标、实现更复杂的告警机制等，从而构建一个更加完善的网络监控系统。
SNMP协议虽然有其局限性，但在网络设备管理领域仍然是一种不可替代的工具。结合其他管理协议和工具，如NETconf、REST API等，可以构建一个更加全面、高效的网络管理解决方案。
