🧩 一、OpenMAX 的三层架构
OpenMAX 标准自上而下定义了三个层次，分别面向不同的开发者：
| 层次 | 全称 | 面向对象 | 核心作用 |
|---|---|---|---|
| OpenMAX AL | Application Layer | 应用开发者 | 为应用程序提供一套标准化的多媒体“录制”和“播放”API，例如创建播放器、录音机、连接摄像头和显示屏等。它让应用能直接使用底层的多媒体能力，而不用关心具体是哪个平台。在 Android 中，NDK 曾提供过 OpenMAX AL 的支持。 |
| OpenMAX IL | Integration Layer | 框架开发者 (如 NuPlayer/Stagefright) | 这是 Android 多媒体框架直接打交道的层，也是我们今天要重点关注的。它定义了标准的组件接口，让多媒体框架可以以统一的方式加载、控制、连接各种编解码器（Codec）。一个组件可以是解码器、编码器、或者视频源等。 |
| OpenMAX DL | Development Layer | 芯片厂商、Codec 开发者 | 它定义了一套针对音频、视频、图像处理的底层函数集合，如 FFT、颜色空间转换等。芯片厂商可以针对自己的硬件（如 DSP、GPU）对这些函数进行高度优化，然后提供给 Codec 开发者使用，从而加速上层 Codec 的实现。 |
在实际应用中，OpenMAX IL 层是使用最广泛、也最重要的一个层次。对于 Android 工程师而言，理解和接触最多的就是这一层。
🧠 二、深入 OpenMAX IL：组件、端口与核心机制
OpenMAX IL 的核心思想是 “组件化”。整个多媒体处理流程被拆解成一个个功能独立的 组件（Component），通过连接这些组件，形成一个完整的数据处理管道。
1. 核心概念
- 组件：OpenMAX IL 的基本单元，每个组件实现一种特定的功能。比如：
- Source 组件：负责从文件或网络读取数据，通常只有一个输出端口。
- Codec 组件：负责编解码，例如输入 H.264 数据，输出 YUV 帧，通常各有一个输入和输出端口。
- Sink 组件：负责数据输出，如写入文件或送显，通常只有一个输入端口。
- 端口（Port）：组件与外界交换数据的通道。每个端口有明确的方向（输入/输出）和定义了它所处理的数据格式（如音频 PCM、视频 H.264、YUV 等）。例如，一个 MP3 解码器组件，其输入端口支持 MP3 格式，输出端口则支持 PCM 格式。
- 隧道化（Tunneled）：一种高效的组件连接方式。当两个组件的端口被隧道化连接后，它们之间的数据传输不再需要经过客户端（Client，即上层框架）的参与，而是由组件内部直接传递，极大地提升了效率。
2. 组件的工作机制与状态机
一个 OpenMAX IL 组件内部是一个严格的状态机，其生命周期包含以下几种状态：
- Loaded：组件被加载，但未分配任何资源。
- Idle：组件已分配资源（如端口缓冲区），处于待命状态。
- Executing：组件正在处理数据。
- Pause：暂停处理。
- Invalid：出错状态。
客户端（如 NuPlayer 中的 ACodec）通过发送命令来驱动组件的状态变迁。例如，先发送命令将组件从 Loaded 状态切换到 Idle 状态，一切准备就绪后，再发送命令进入 Executing 状态，正式开始编解码工作。
3. 数据流处理流程

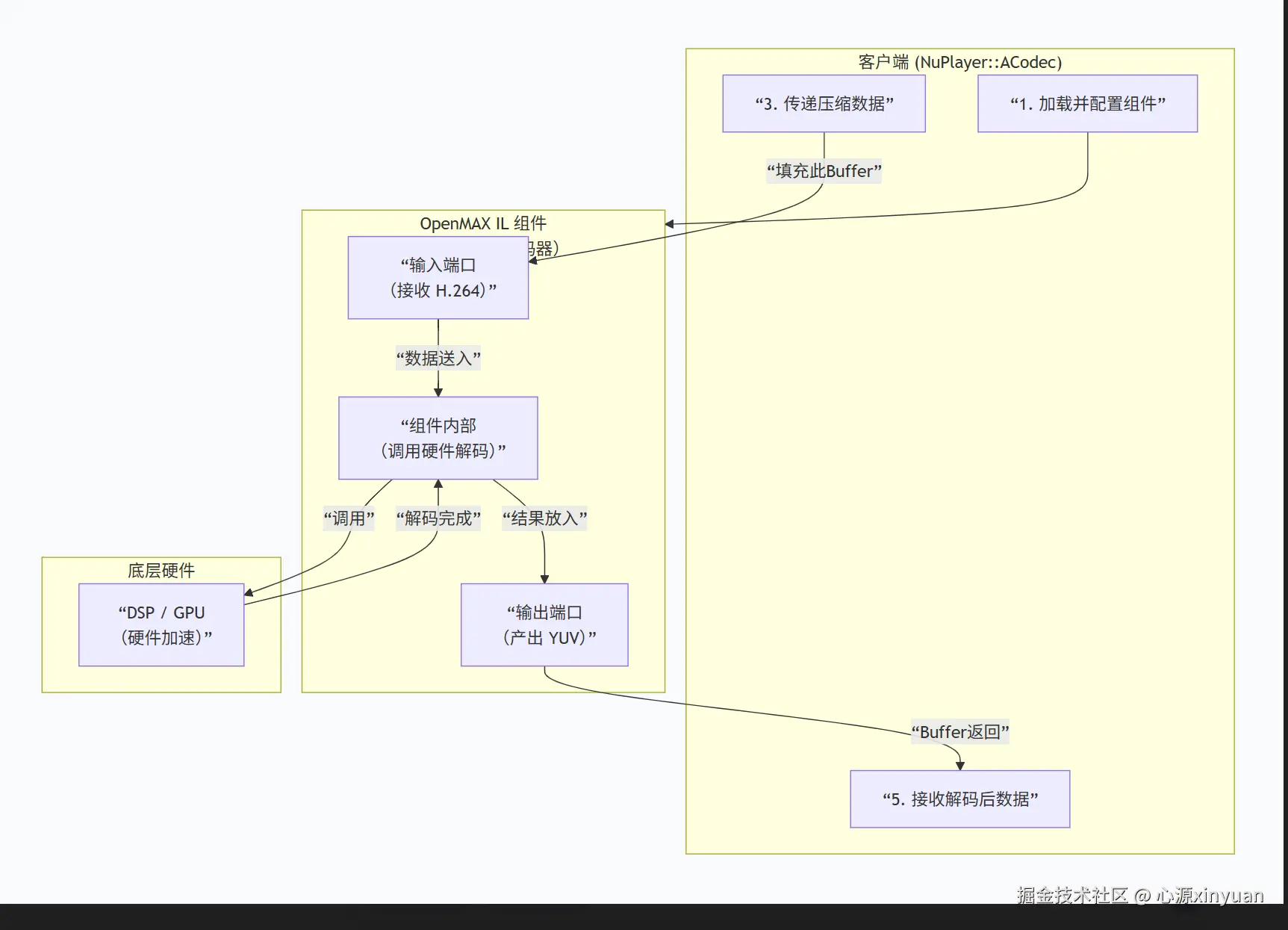

下图展示了一个典型的通过 OpenMAX IL 组件进行硬件解码的数据流处理流程：
- 初始化：客户端（如 ACodec）通过 OMX Core 加载对应的解码器组件，并设置输入输出端口的参数（如宽高、颜色格式）。
- 缓冲区分配：客户端与组件协商，为输入和输出端口分配缓冲区。这些缓冲区可以由客户端分配，也可以由组件自己分配。
- 数据输入：客户端将待解码的压缩数据（如 H.264 帧）放入输入缓冲区，并通过
EmptyThisBuffer命令将其传递给组件的输入端口。 - 硬件解码：组件内部收到数据后，通过调用 OpenMAX DL 层优化过的函数，或直接与底层驱动交互，将数据交由硬件（DSP/GPU）进行解码。
- 数据输出：解码完成后，硬件将原始图像数据（如 YUV 帧）写入输出缓冲区。组件通过回调函数（如
FillBufferDone）通知客户端，输出缓冲区已准备好，可以被取走渲染。
📱 三、OpenMAX 在 Android 中的实现与集成
Android 系统深度集成了 OpenMAX IL 标准，作为其多媒体框架（Stagefright 和 NuPlayer）与硬件编解码器之间的核心接口。
1. 层级关系

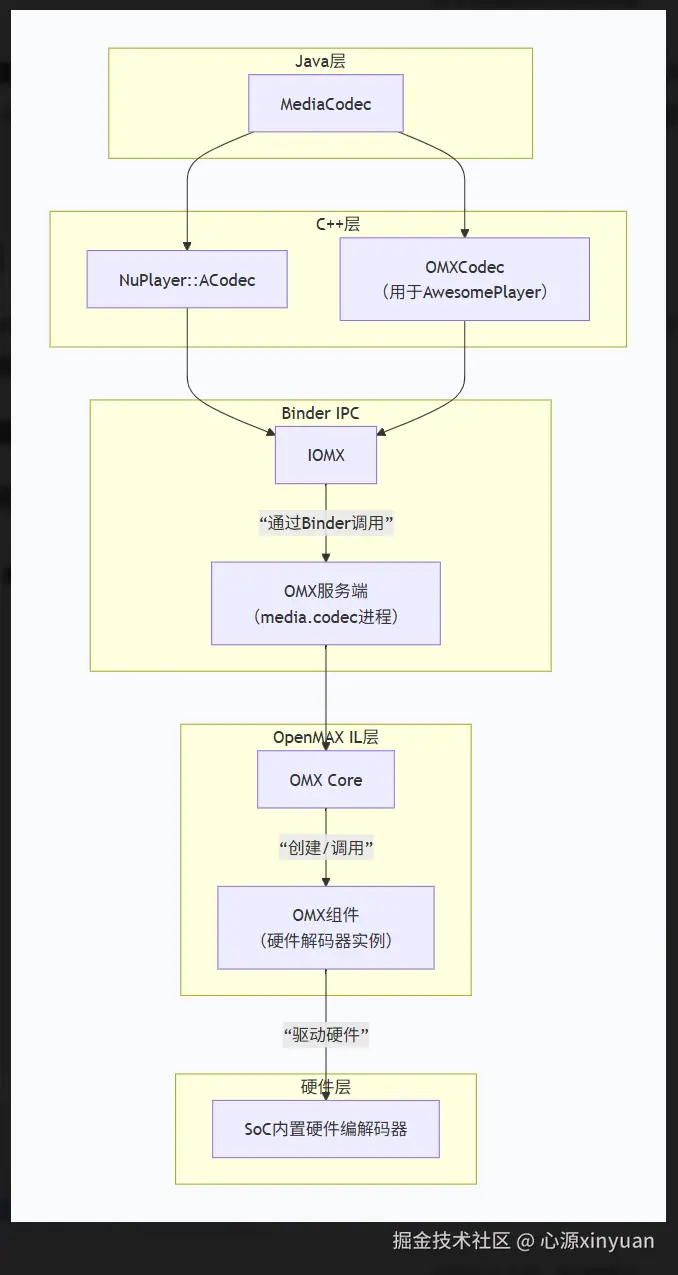

下图清晰地展示了 Android 多媒体框架与 OpenMAX 的关系：
- 上层接口：Android 提供给应用开发者的
MediaCodec类，其底层实现最终会调用到 NuPlayer 中的ACodec（或旧式的OMXCodec）。 - Binder 化：为了避免多媒体服务（
mediaserver）崩溃影响系统，以及更好地管理硬件资源，OpenMAX IL 组件实际上运行在一个独立的OMX 服务端进程中。ACodec通过IOMX接口，利用 Binder IPC（进程间通信）与这个服务端进行通信。 - 组件管理：在 OMX 服务端内部，
OMXMaster负责管理所有可用的编解码库（包括软解和硬解）。当ACodec请求创建一个 H.264 解码器时，OMXMaster会找到对应的硬件实现库，并创建出真正的OMX 组件实例。 - 组件注册：设备所支持的所有编解码器信息（包括硬件加速的 OpenMAX 组件）都记录在系统配置文件
/system/etc/media_codecs.xml中。系统启动时会解析此文件，并注册所有可用的组件。
💡 总结
总而言之，OpenMAX 框架在 Android 系统中扮演着一个至关重要的“适配层”角色。它通过标准化的组件模型，将芯片厂商提供的千差万别的硬件编解码能力，封装成了上层多媒体框架（如我们讨论的 NuPlayer）可以统一调用的接口。正是得益于 OpenMAX，当你使用 MediaCodec 进行硬解码时，你的代码无需关心底层是高通的芯片还是联发科的芯片，都能高效地完成工作。
回到我们之前的话题，NuPlayer 正是通过其内部的 ACodec 模块，作为 OpenMAX IL 的客户端，遵循着上述流程，驱动着硬件解码器高效地工作，为上层渲染模块源源不断地提供解码后的音视频数据。
