GLEX：鸿蒙原生 OpenGL ES 渲染框架，让 GPU 编程不再复杂

项目简介

GLEX 是一个专为 HarmonyOS/OpenHarmony 设计的轻量级 OpenGL ES 渲染框架。它封装了 EGL 上下文管理、Shader 编译、多 Pass 渲染管线等底层细节，让开发者可以专注于渲染效果本身，而不是被繁琐的 OpenGL 样板代码困扰。

GitHub 仓库： github.com/HOSRookie/o…

ohpm 安装：

ohpm install @yunshen1933/ohos_glex

核心特性

1. 开箱即用的渲染链路

传统 OpenGL ES 开发需要手动管理 EGL 上下文、Surface 绑定、渲染线程等，GLEX 将这些封装为一行代码：

import { createGlexRenderer } from '@yunshen1933/ohos_glex';

const native = createGlexRenderer();
native.bindXComponent('your_xcomponent_id');
native.startRender();

2. 多 Pass 渲染管线

基于 RenderPass 和 RenderPipeline 架构，支持动态切换和组合渲染效果：

// 切换到星空效果
native.setPasses(['DemoPass']);

// 切换到斩击特效
native.setPasses(['AttackPass']);

// 组合多个 Pass
native.setPasses(['DemoPass', 'AttackPass', 'CustomPass']);

3. 独立渲染线程 + 帧率控制

渲染循环运行在独立线程，不阻塞 UI 主线程，支持自定义目标帧率：

native.setTargetFPS(60); // 设置 60fps
native.startRender();    // 启动渲染循环
native.stopRender();     // 停止渲染

4. 触摸事件转发

将 ArkTS 触摸事件无缝转发到 Native 渲染管线：

XComponent({ id: xId, type: XComponentType.SURFACE, libraryname: 'glex' })
  .onTouch((event: TouchEvent) => {
    const touch = event.touches[0];
    const action = event.type === TouchType.Down ? 0 :
                   event.type === TouchType.Move ? 1 : 2;
    native.setTouchEvent(touch.x, touch.y, action, touch.id);
  });

5. Shader 资源管理

支持从 Rawfile 加载 Shader，或直接传入源码：

// 从 Rawfile 加载
native.loadShaderFromRawfile(resourceManager, 'vertex.glsl', 'fragment.glsl');

// 直接设置源码
native.setShaderSources(vertexSource, fragmentSource);

// 设置 Uniform
native.setUniform('u_time', Date.now() / 1000.0);

6. GPU 信息与性能监控

实时获取渲染信息和 GPU 资源统计：

const info = native.getGLInfo();
console.log(`分辨率: ${info.width}x${info.height}`);
console.log(`GPU: ${info.renderer}`);

const fps = native.getCurrentFPS();
console.log(`当前帧率: ${fps}`);

const stats = native.getGpuStats();
console.log(`Shader 数量: ${stats.shaderCount}`);

内置效果演示

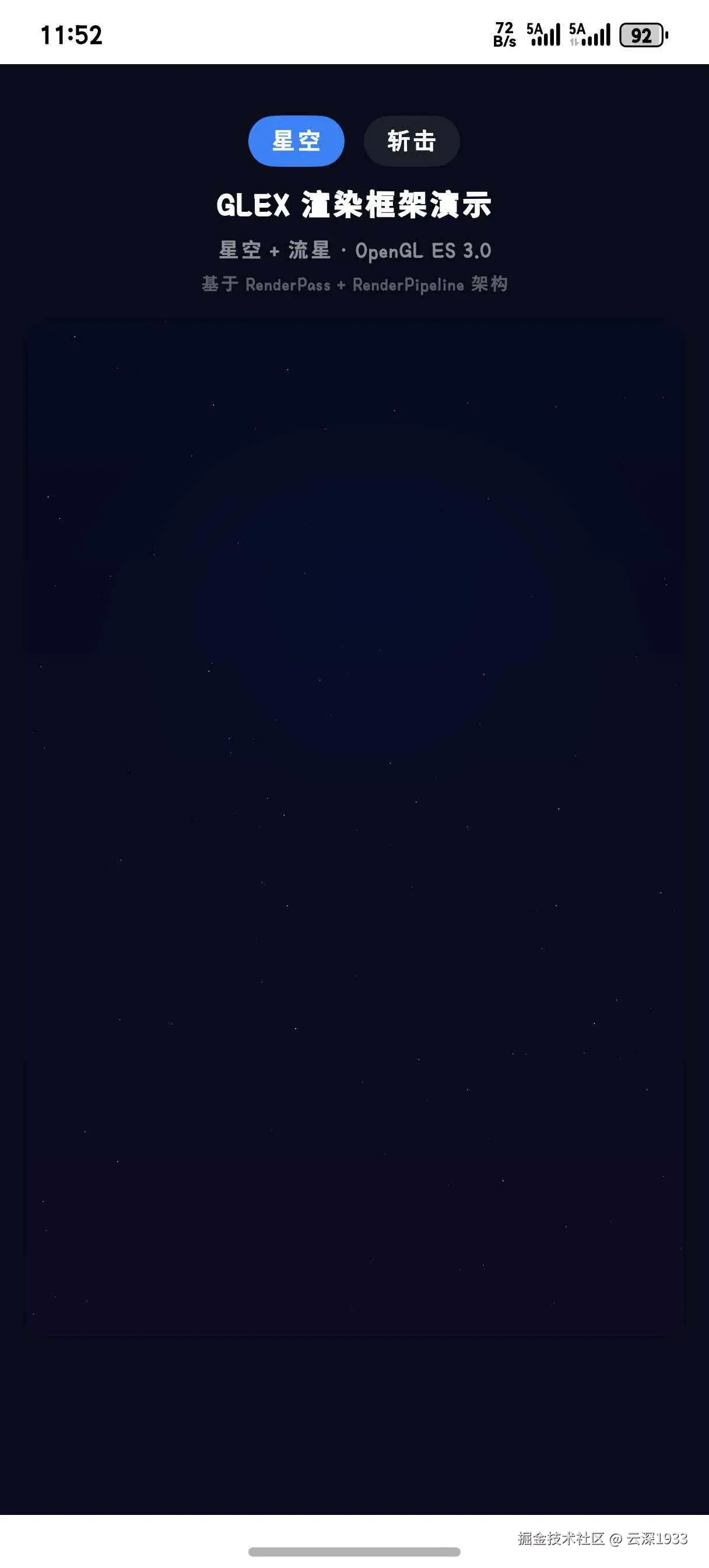

星空效果（DemoPass）

基于 OpenGL ES 3.0 实现的动态星空 + 流星效果，展示基础粒子系统和动画能力。

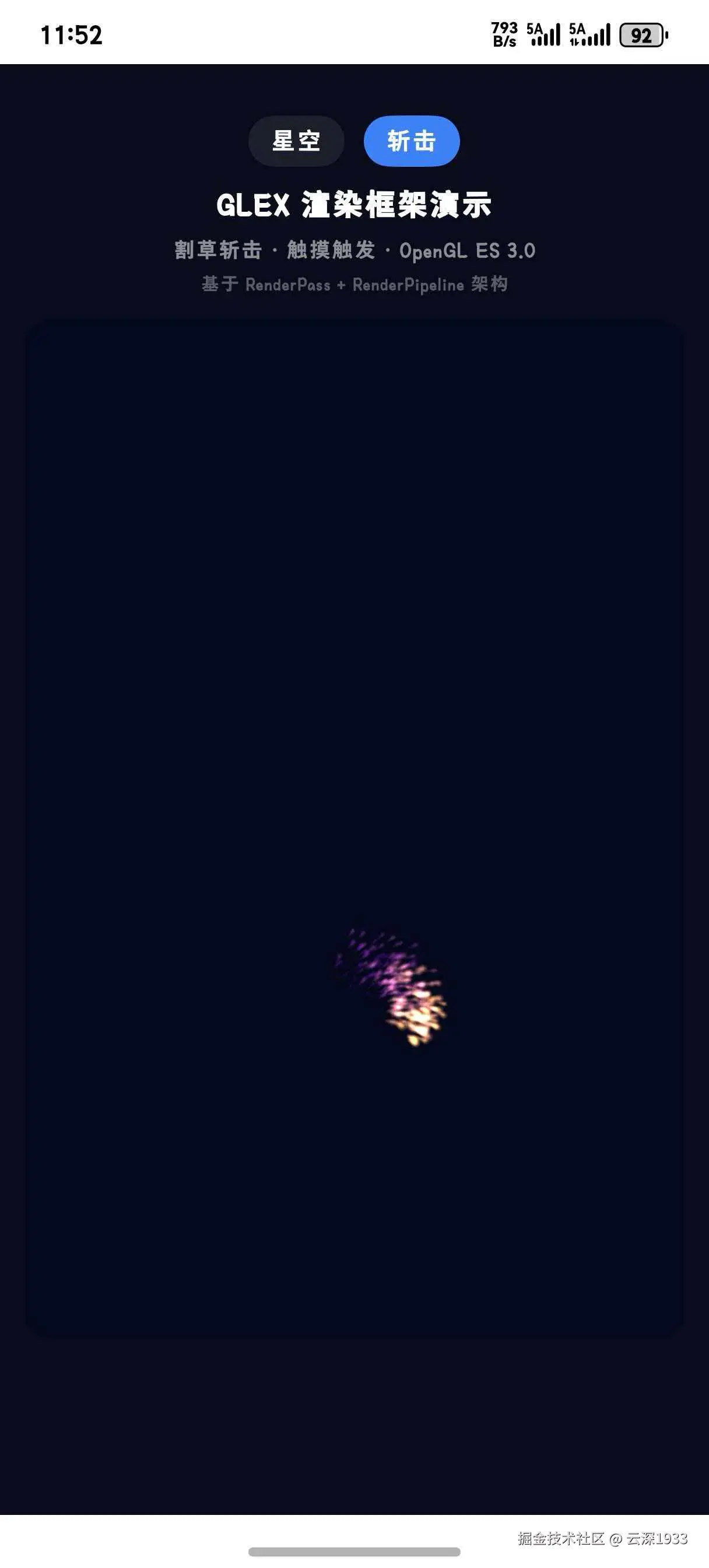

斩击特效（AttackPass）


触摸触发的斩击效果，展示触摸事件与渲染管线的联动。


快速上手

安装依赖

ohpm install @yunshen1933/ohos_glex

最简示例

import { createGlexRenderer, GlexNativeInstance } from '@yunshen1933/ohos_glex';

@Entry
@Component
struct Index {
  private xId: string = 'glex_' + Date.now().toString();
  private native: GlexNativeInstance = createGlexRenderer();

  build() {
    XComponent({
      id: this.xId,
      type: XComponentType.SURFACE,
      libraryname: 'glex',
    })
      .width('100%')
      .height('100%')
      .onLoad(() => {
        this.native.bindXComponent(this.xId);
        this.native.setPasses(['DemoPass']);
        this.native.startRender();
      })
      .onDestroy(() => {
        this.native.stopRender();
        this.native.destroySurface();
        this.native.unbindXComponent();
      });
  }
}

完整示例（带触摸交互）

import { createGlexRenderer, GlexNativeInstance, GLInfo } from '@yunshen1933/ohos_glex';

@Entry
@Component
struct Index {
  private xId: string = 'glex_' + Date.now().toString();
  private native: GlexNativeInstance = createGlexRenderer();
  private viewWidth: number = 0;
  private viewHeight: number = 0;
  private touchScaleX: number = 1.0;
  private touchScaleY: number = 1.0;

  private updateTouchScale(): void {
    const info: GLInfo = this.native.getGLInfo();
    if (info.width > 0 && info.height > 0) {
      this.touchScaleX = info.width / this.viewWidth;
      this.touchScaleY = info.height / this.viewHeight;
    }
  }

  build() {
    Stack() {
      XComponent({
        id: this.xId,
        type: XComponentType.SURFACE,
        libraryname: 'glex',
      })
        .width('100%')
        .height('100%')
        .onLoad(() => {
          this.native.bindXComponent(this.xId);
          this.native.setTargetFPS(60);
          this.native.setPasses(['AttackPass']);
          this.native.startRender();
          this.updateTouchScale();
        })
        .onDestroy(() => {
          this.native.stopRender();
          this.native.destroySurface();
          this.native.unbindXComponent();
        });
    }
    .onAreaChange((_oldValue, newValue) => {
      this.viewWidth = Number(newValue.width);
      this.viewHeight = Number(newValue.height);
      this.updateTouchScale();
    })
    .onTouch((event: TouchEvent) => {
      const touch = event.touches[0];
      const x = touch.x * this.touchScaleX;
      const y = touch.y * this.touchScaleY;
      const action = event.type === TouchType.Down ? 0 :
                     event.type === TouchType.Move ? 1 : 2;
      this.native.setTouchEvent(x, y, action, touch.id);
    });
  }
}

架构设计

核心模块

GLEX
├── GLContext        # EGL 上下文管理（ES 3.2/3.0/2.0 自动回退）
├── ShaderProgram    # Shader 编译与链接
├── RenderPass       # 渲染阶段抽象基类
├── RenderPipeline   # 多 Pass 渲染管线
├── RenderThread     # 独立渲染线程
└── NAPI Bridge      # ArkTS ↔ Native 桥接

扩展自定义 Pass

继承 RenderPass 基类，实现自定义渲染效果：

class CustomPass : public RenderPass {
public:
    void onInit(GLContext* ctx) override {
        // 初始化 Shader、Buffer 等资源
    }

    void onRender(GLContext* ctx, float deltaTime) override {
        // 执行渲染逻辑
    }

    void onDestroy(GLContext* ctx) override {
        // 释放资源
    }
};

通过 PassRegistry 注册后即可在 ArkTS 中使用：

native.setPasses(['CustomPass']);

API 参考

GlexNativeInstance 核心方法

方法说明
bindXComponent(id)绑定 XComponent ID
unbindXComponent()解绑组件
startRender()启动渲染循环
stopRender()停止渲染循环
destroySurface()销毁 Surface 资源
setTargetFPS(fps)设置目标帧率
setPasses(names)设置 Pass 列表
addPass(name)添加 Pass
removePass(name)移除 Pass
setTouchEvent(x, y, action, id)传递触摸事件
getCurrentFPS()获取当前帧率
getGLInfo()获取 GPU 信息
getGpuStats()获取资源统计
setBackgroundColor(r, g, b, a)设置清屏颜色
setShaderSources(vs, fs)设置 Shader 源码
loadShaderFromRawfile(resMgr, vsPath, fsPath)从 Rawfile 加载 Shader
setUniform(name, value)设置 Shader Uniform

内置 Pass 名称

  • DemoPass：星空演示
  • AttackPass：斩击特效
  • ShaderPass：自定义 Shader 通道

触摸事件 Action 约定

  • 0: Down
  • 1: Move
  • 2: Up
  • 3: Cancel/Other

环境要求

  • DevEco Studio 5.0+
  • HarmonyOS SDK API 12+
  • OpenGL ES 3.0+
  • ABI：arm64-v8a、x86_64

版本更新

v1.0.2（2026-02-27）

  • 修复多实例场景下触摸序列共享状态问题
  • 修复 DemoPass GPU 资源统计回收不完整问题
  • 修复类型声明与实际导出不一致问题
  • 修复部分声明注释乱码与文档口径不一致问题

v1.0.0（2026-02-06）

  • 首个正式版本发布
  • 完整的 EGL 上下文管理
  • 多 Pass 渲染管线
  • 独立渲染线程
  • 内置星空与斩击效果

项目特点

稳定优先

当前阶段以稳定迭代为主，默认保持 API 与渲染主链路稳定，不做无必要的大规模重构。仅在以下场景引入较大调整：

  • HarmonyOS / ArkUI / NAPI 官方接口出现破坏性变化
  • 必须处理的安全、兼容性或稳定性问题
  • 影响长期维护成本的底层结构缺陷

开源协议

Apache-2.0

适用场景

  • 游戏渲染引擎
  • 粒子特效系统
  • 数据可视化
  • 自定义 UI 动画
  • 图像处理与滤镜
  • AR/VR 应用

技术亮点

  1. 零配置启动：无需手动管理 EGL 上下文、Surface 绑定等底层细节
  2. 多实例支持：同一页面可创建多个独立渲染实例，互不干扰
  3. 线程安全：渲染循环运行在独立线程，不阻塞 UI
  4. 动态 Pass 切换：运行时无缝切换渲染效果，无需重启
  5. 自动资源管理：生命周期自动管理 GPU 资源，避免内存泄漏
  6. 完善的错误处理：提供 getLastError() 获取详细错误信息

性能表现

  • 星空效果（DemoPass）：稳定 60fps
  • 斩击特效（AttackPass）：触摸响应延迟 < 16ms
  • 内存占用：基础渲染 < 10MB
  • 启动时间：首帧渲染 < 100ms

后续规划

  • 支持更多内置效果（水波纹、火焰、闪电等）
  • 提供可视化 Shader 编辑器
  • 增强 GPU 性能分析工具
  • 支持 Compute Shader（OpenGL ES 3.1+）
  • 提供更多示例项目

开源地址

GitHub： github.com/HOSRookie/o…

ohpm： @yunshen1933/ohos_glex

交流群

如果你在使用过程中遇到问题，或者有任何建议，欢迎加入微信交流群：


总结

GLEX 是一个专为鸿蒙生态打造的 OpenGL ES 渲染框架，它将复杂的 GPU 编程封装为简洁的 API，让开发者可以快速实现高性能的渲染效果。无论你是游戏开发者、UI 动画设计师，还是数据可视化工程师，GLEX 都能帮你节省大量底层适配时间，专注于创意实现。

立即体验：

ohpm install @yunshen1933/ohos_glex

期待你的 Star 和反馈！
