流量调节阀是暖通空调、工业流体输送系统的核心调节部件，其运行过程中产生的噪声不仅影响系统运行稳定性，更是环境噪声的重要来源，随着工业生产对低噪运行、精密控制的要求提升，对流量调节阀噪声的精准测试与特征分析成为设备研发、噪声治理的关键环节。传统噪声测试仪器存在功能固定、拓展性差、数据处理效率低等问题，而以 LabVIEW 为核心的虚拟仪器技术，凭借图形化编程、多硬件兼容、数据处理与分析一体化的优势，成为搭建定制化噪声测试系统的优选方案，可实现流量调节阀不同工况下噪声信号的全流程测试与深度分析，为低噪声阀门设计、噪声机理研究提供可靠的实验数据支撑。
阀门噪声特性
流量调节阀为机械与流体耦合的精密部件，运行噪声主要分为机械振动噪声与流体噪声两类，其中流体噪声是主要噪声源，且受阀门开度、两端压差、流体流量等工况参数影响显著。
机械振动噪声由阀杆、阀塞、阀座等部件的机械接触、振动耦合产生，与部件加工精度、装配间隙直接相关；流体噪声主要包含空化噪声、湍流噪声与共振噪声，液体通过节流口时流速骤增、压力骤降引发空化现象，产生高频空化噪声，流体湍流、涡流形成的噪声频率若与阀门及附件固有频率重合，将引发共振噪声，大幅提升噪声幅值。不同工况下，阀门噪声的频率、幅值呈现明显差异化特征，需通过精准测试捕捉其变化规律。
LabVIEW 系统架构
基于 LabVIEW 搭建的流量调节阀噪声测试系统为软硬件一体化架构，硬件层完成噪声信号的采集与转换，软件层依托 LabVIEW 实现信号的处理、分析、存储与回放，软硬件协同实现测试流程的自动化与智能化，系统整体架构遵循 “信号采集 - 传输 - 处理 - 分析” 的核心逻辑，各模块间兼容性强、数据交互高效。
硬件部分由声音传感器、动态数据采集卡、工业计算机组成，声音传感器将声信号转换为电信号，数据采集卡完成信号的模数转换与高速采集，工业计算机作为硬件载体与软件运行平台，实现对采集过程的控制；软件部分基于 LabVIEW 开发，集成数据采集、信号预处理、数据分析、数据管理四大功能模块，各模块通过 LabVIEW 的虚拟控件与程序框图实现逻辑关联，支持参数灵活配置与功能拓展。
硬件选型适配
噪声测试系统的硬件选型需与 LabVIEW 的驱动库、数据采集控件高度适配，确保信号采集的精度与稳定性，同时满足工业现场测试的环境要求。
数据采集卡选用 4 通道动态信号采集模块，支持 IEPE 传感器供电，最高采样率可达 51.2kS/s，内置抗混叠滤波器，可自动匹配采样率，与 LabVIEW 的 DAQ 助手控件无缝对接，无需额外开发驱动程序，可直接通过软件完成采样频率、采集通道、采样时长等参数的可视化配置；声音传感器选用 1/4 英寸预极化自由场测量传声器，采用 IEPE 供电方式，灵敏度校准值为 50.7mV/Pa，具备高稳定性与抗干扰能力，可将工业现场的阀门噪声信号精准转换为电信号，为后续分析提供可靠原始数据；硬件连接采用标准化接口，采集卡与传感器、计算机间的信号传输损耗低，适配 LabVIEW 的实时数据采集需求。
LabVIEW 功能实现
LabVIEW 作为系统核心开发平台，凭借图形化编程环境、丰富的功能控件与工具包，实现了噪声测试全流程的功能开发，操作界面简洁直观，参数配置灵活，契合工程测试的实际需求，核心功能实现均基于 LabVIEW 的原生控件与专用工具包，开发效率高、后期维护便捷。
- 数据采集与存储：通过 LabVIEW 的 DAQ 助手创建虚拟采集通道，选择声压采集任务类型，可视化配置采样频率为 5.12kHz，兼顾采集精度与计算机内存占用，采集的噪声数据以 TDMS 格式存储，该格式为 NI 平台专用二进制格式，与 LabVIEW 全兼容，读取速率快、内存占用小，软件自动以采集时间命名文件，实现数据的分类管理与快速查询，采集与存储的程序框图通过 LabVIEW 的循环、条件结构实现，支持连续采集与单次采集模式切换。
- 信号预处理：针对原始噪声信号的频谱泄漏、杂波干扰问题，利用 LabVIEW 的信号处理工具包实现加窗与滤波处理。窗函数选择汉宁窗，通过 LabVIEW 的窗函数控件直接调用，有效降低信号截断引发的频谱泄漏，提升频域分析精度；滤波采用 IIR 滤波器，依托 LabVIEW 的滤波器设计控件完成滤波器参数配置，根据噪声测试的频率范围筛选有效信号，滤除无关杂波，且支持滤波参数的实时调整，适配不同工况下的信号处理需求。

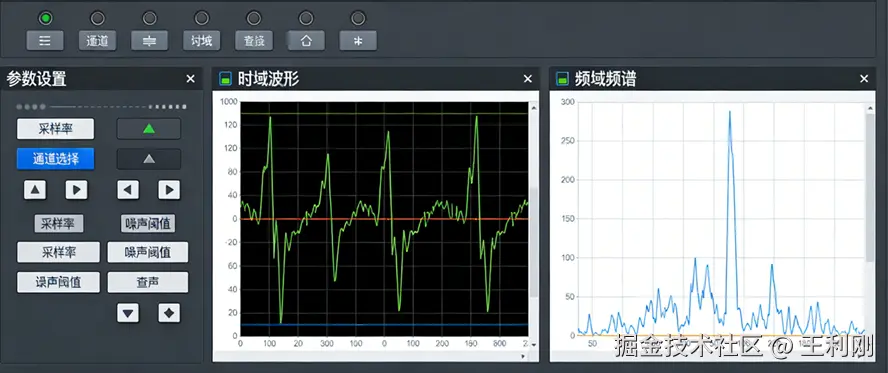

- 数据回放：通过 LabVIEW 的文件读取控件与波形显示控件实现 TDMS 格式数据的回放，利用 for 循环结构逐帧读取存储的噪声数据，在波形图控件中实时显示时域波形，支持回放速度调节、波形放大与局部细化，便于工程师回顾分析不同工况下的噪声信号特征，为后续频谱分析提供直观的时域参考。
- 数据分析：LabVIEW 集成时域与频域分析功能，满足噪声信号的多维度分析需求。时域分析通过数值计算控件实现峰值、峰峰值、均值、方差等特征参数的自动统计与显示；频域分析依托 LabVIEW 的傅里叶变换控件，将时域信号转换为频域信号，生成噪声幅值谱，支持分析频率范围的灵活调整，可实现低频、高频段的局部细化分析，精准提取噪声特征频率，为阀门噪声机理分析提供关键数据。
测试流程设计
基于 LabVIEW 的测试系统采用标准化测试流程，操作步骤清晰，可实现流量调节阀不同工况下的噪声批量测试，全程由软件控制，减少人工干预带来的误差，测试结果可自动记录与存储，提升测试效率。
- 前期准备：完成硬件连接与校准，通过 LabVIEW 的硬件检测控件确认采集卡、传感器与计算机的连接状态，对传感器进行灵敏度校准，确保采集精度；
- 参数配置：在 LabVIEW 操作界面选择采集通道，设置采样频率、采样时长、存储路径等参数，根据测试需求配置窗函数与滤波器参数；
- 工况调节：调节流量调节阀的开度、两端压差，模拟工业现场的不同运行工况，待阀门运行稳定后启动测试；
- 信号采集：点击 LabVIEW 界面的采集按钮，系统自动完成噪声信号的采集、预处理与存储，实时显示时域波形；
- 数据分析：采集完成后，通过软件的时域、频域分析功能对噪声信号进行分析，提取特征频率与幅值参数，生成测试报告；
- 数据回放：针对异常噪声信号，通过数据回放功能重新分析，验证特征频率的准确性。
测试结果分析
利用该系统对 DN65 流量调节阀开展多工况噪声测试，通过 LabVIEW 的频域分析功能提取不同开度、压差下的噪声特征频率，明确阀门噪声的变化规律与异常噪声的触发条件，测试结果的分析过程全程依托 LabVIEW 的数据分析工具，数据处理高效、结果精准。
无异常噪声（水流噪声）工况下，阀门噪声的高频成分占比极低，经 LabVIEW 细化分析低频段，可提取出 130Hz 的阀体固有特征频率，同时存在 50Hz 工频干扰及 100Hz 倍频干扰，该类噪声幅值随阀门两端压差增大略有提升，但频率特征无明显变化；当阀门开度处于 22%~32% 区间，且匹配特定压差时，阀门出现异常哨声噪声，通过 LabVIEW 的频域分析可提取出 602Hz、786Hz 等异常特征频率，且存在明显的倍频成分，同时低频段被激发出 287Hz 等新的频率成分，130Hz 阀体固有频率与 50Hz 工频干扰仍存在，异常噪声的幅值远高于常规水流噪声，且不同工况下异常特征频率存在明显差异。
LabVIEW 的波形对比与数据统计功能，可将不同工况下的噪声幅值谱进行叠加对比，直观呈现噪声频率、幅值的变化规律，为判断异常噪声的产生机理提供清晰的数据支撑。
应用优势与拓展
LabVIEW 在流量调节阀噪声测试中的应用，充分体现了虚拟仪器技术 “软件即仪器” 的核心优势，相较于传统测试仪器，基于 LabVIEW 的测试系统在功能拓展、成本控制、现场适配等方面具备显著优势，同时其开放性架构支持后续功能的持续升级，适配工业测试的多样化需求。
- 核心优势：图形化编程环境降低了系统开发的技术门槛，工程师无需掌握复杂的文本编程，通过拖拽控件、搭建程序框图即可完成功能开发，项目开发周期短；LabVIEW 支持多品牌、多类型硬件的兼容，可根据测试需求灵活更换硬件，无需重新开发软件；数据处理与分析一体化，可实现测试数据的实时分析与结果可视化，大幅提升测试效率；软件界面支持定制化开发，可根据工程测试需求简化操作流程，适配工业现场的快速测试需求。
- 功能拓展：基于 LabVIEW 的测试系统可通过添加工具包实现功能升级，如加入声音振动工具包提升振动与噪声的联合分析能力，加入报表生成工具包实现测试报告的自动生成与打印；支持与 MATLAB 等软件的联合调用，利用 MATLAB 的高级算法实现噪声信号的深度分析，进一步提升测试系统的分析能力；可增加远程控制模块，实现工业现场的无人化远程测试，适配恶劣测试环境的需求。
- 工程应用：该系统不仅可应用于流量调节阀的噪声测试，还可拓展至各类工业阀门、流体机械的噪声与振动测试，为设备的低噪声设计、噪声治理提供实验数据；通过对测试数据的积累与分析，可建立阀门噪声的数据库，依托 LabVIEW 的数据分析功能实现噪声故障的快速诊断，为工业系统的设备维护与故障预警提供技术支撑。
