导读： 《广雅》有云：“玦（jué）如环，缺而不连”。让热图化身为首尾相望的圆环，在有限的空间里，让元素如星辰般环列延展。这是科学与美学的共舞：以“不完整”的形态，承载更完整的生物医学故事。
《iScience》文章Multi-trait association analysis reveals shared genetic architecture between lung cancer and cardiometabolic diseases. Fig 2A的圆形热图（Circular Heatmap）展示了遗传相关性信息。内圈矩形的颜色和数字表示相关性，*表示统计显著性：∗ p < 0.05，∗∗ Padj < 0.05。外圈表示各个指标的类别。圆形热图是一种高效的多维数据可视化工具，通过极坐标系统将数据映射为环形色块矩阵。它在有限平面内最大化信息密度，同时利用颜色梯度与扇形分区直观揭示数据模式，兼顾空间效率与视觉辨识度。
1 ， 打开作图URL
www.bioinformatics.com.cn/plot_basic_…

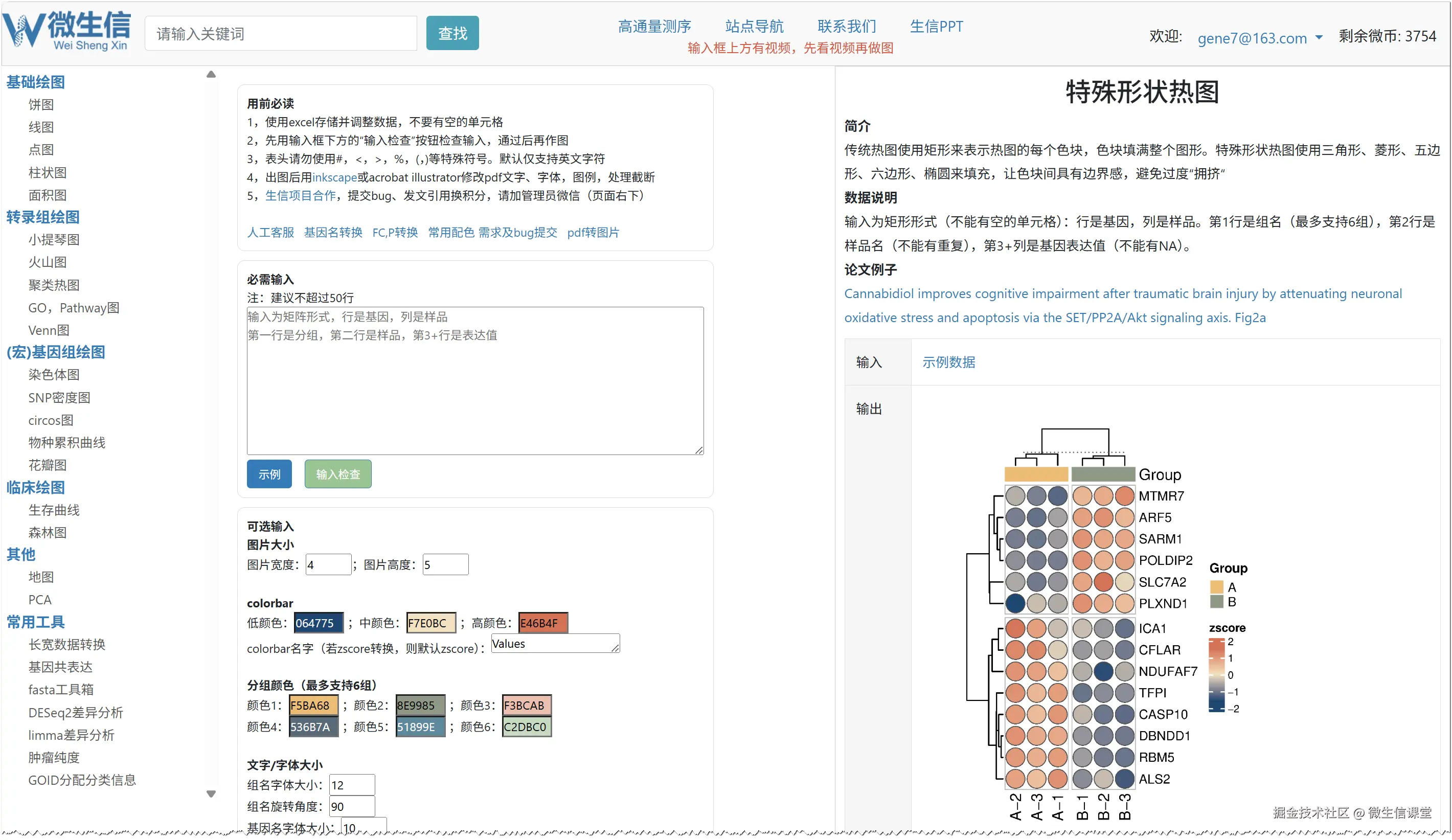

图2.绘图页面
2 ，示例数据
点击图片上方的示例数据，下载，并使用excel打开。
图3. 示例数据
示例数据包括4列（D列可选）
数据为3列：第一列是基因，或者其他特征，例如各种生化指标等；第二列是相关性，有正有负；第三列是p值或者FDR等。
数据为4列：第一列是基因，或者其他特征，例如各种生化指标等；第二列是相关性，有正有负；第三列是p值或者FDR等；第四列是分组。
注： 也可以绘制例如log2fc，甲基化Δβ等数据
3 ，输入检查
示例数据： 点击输入框下面的“示例2”按钮，将载入示例数据。
真实数据： 数据放在excel中，调整好后，Ctrl+A选中数据，Ctrl+C拷贝，Ctrl+V将数据粘贴到输入框中。

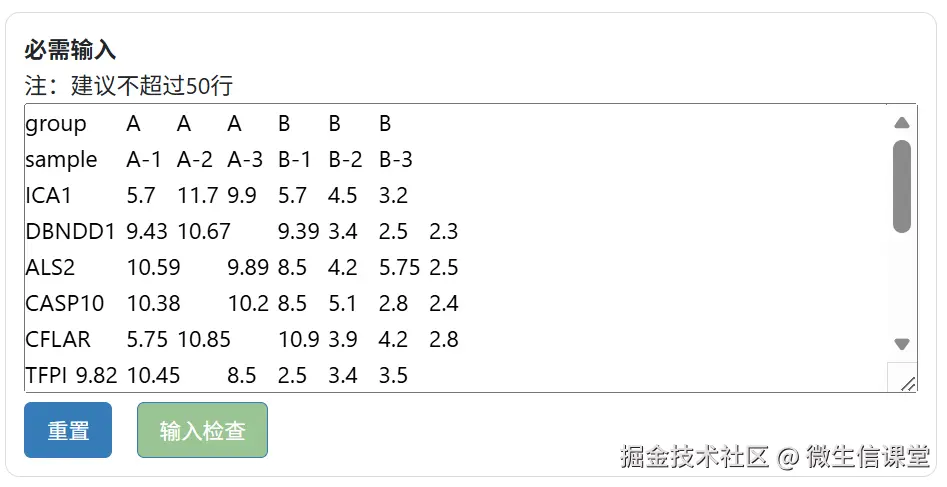

图4. 载入数据，输入检查（示例2）
然后使用输入框下面的“输入检查”按钮先对输入数据进行检查。若检查不通过，请根据检查提示重复【修改-输入检查】步骤，直到检查通过（如下图所示），然后可以继续选择其他参数。

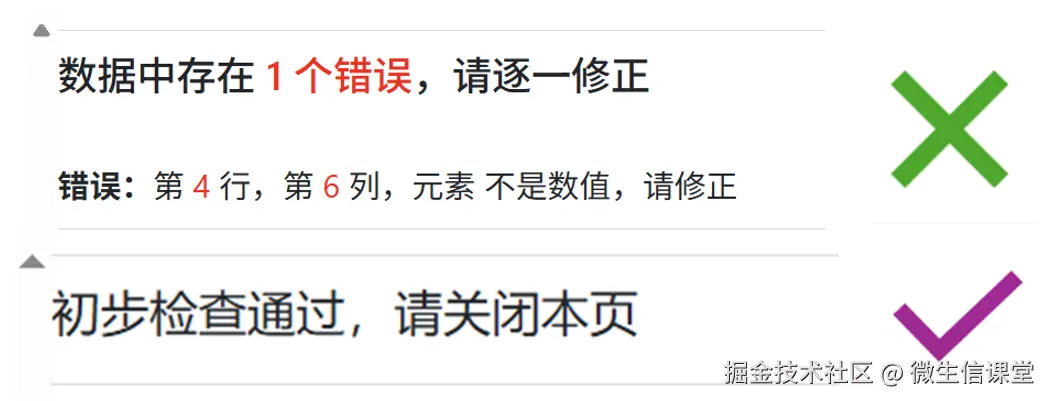

图5.输入检查结果
注： 输入检查是新添加的功能，它会根据不同模块的输入要求，逐行逐列检查输入数据，并给出提示，以确保数据符合模块输入要求。
4 ，选择参数

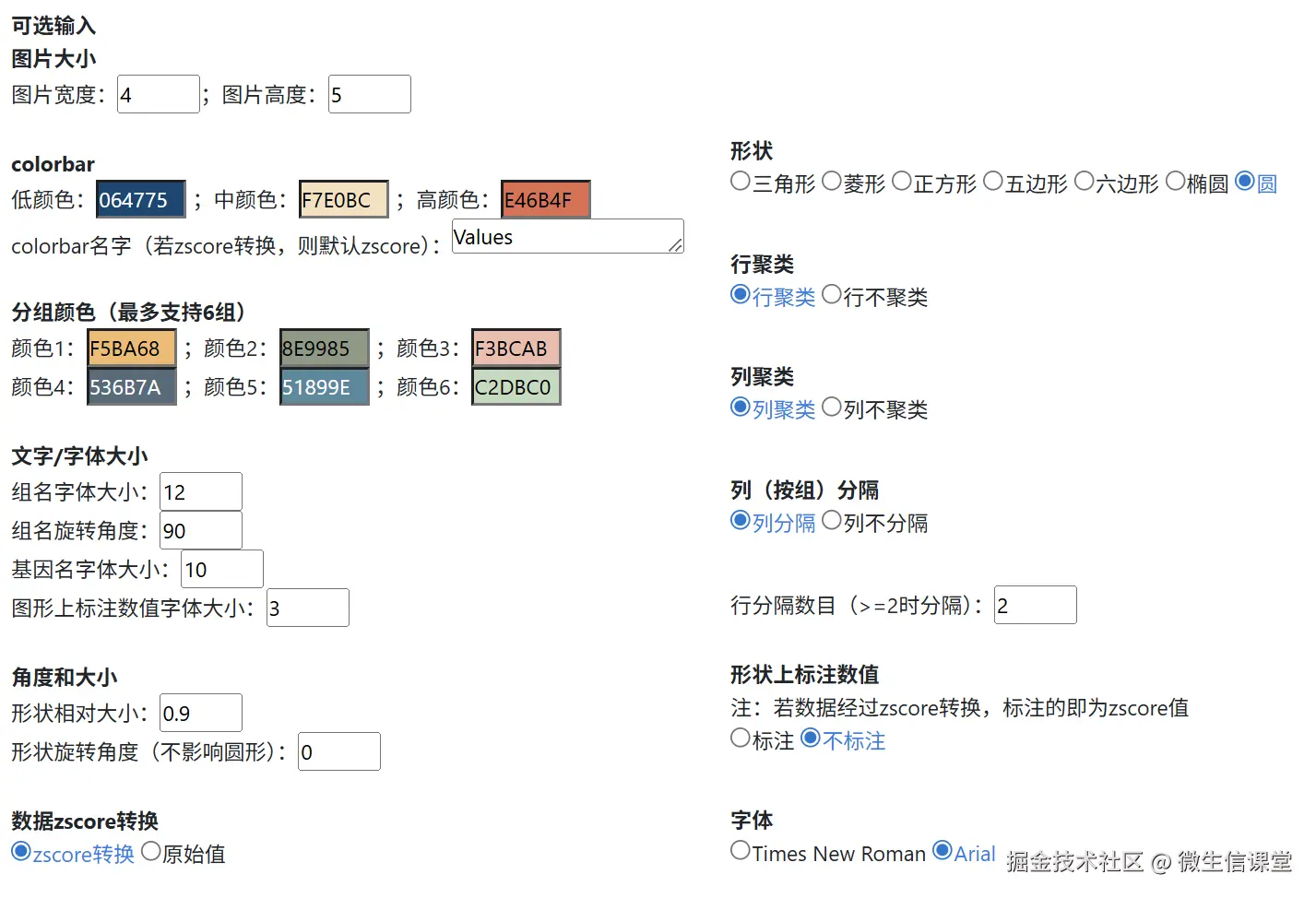

图6.绘图参数
图片大小
包括图片宽度和图片高度
colorbar 颜色
内圈数值对应的颜色，低、中、高三种颜色渐变
分组颜色
外圈分组的颜色，按照分组在数据中出现的顺序，默认6种自定义颜色，超过6种则使用系统默认的颜色
字体大小
设置了图上所有区域文字的字体大小，包括：外圈字体大小，内圈字体大小，图例标题字体大小，图例文字字体大小等
角度：
起始角度：10°，约1点钟方向，顺时针绘图。
结束角度：绘制到什么位置，例如绘制到100°，约是1/4圆周，绘制到190°，约是1/2圆周，绘制到360°，约是整个圆周。
整体选装角度：调整缺口的位置，设置为正值，则逆时针旋转；设置为负值，则顺时针旋转。可以配合结束角度进行微调。
组间间隔角度：控制分组间的间隔角度，0则无间隔，有数值时，按照该角度间隔分组
字体
设置了期刊杂志中最常用的两种字体：Times New Roman和Arial。如需使用其他字体，可以下载pdf或者svg图片，然后使用acrobat illustrator或者inkscape进行编辑修改
5 ，提交出图
检查通过，并且参数选好后，点击“提交”按钮，约2s后，会在页面上显示圆形热图。我们提供了pdf、svg两种矢量图，png、tiff两种标量图供大家下载使用。

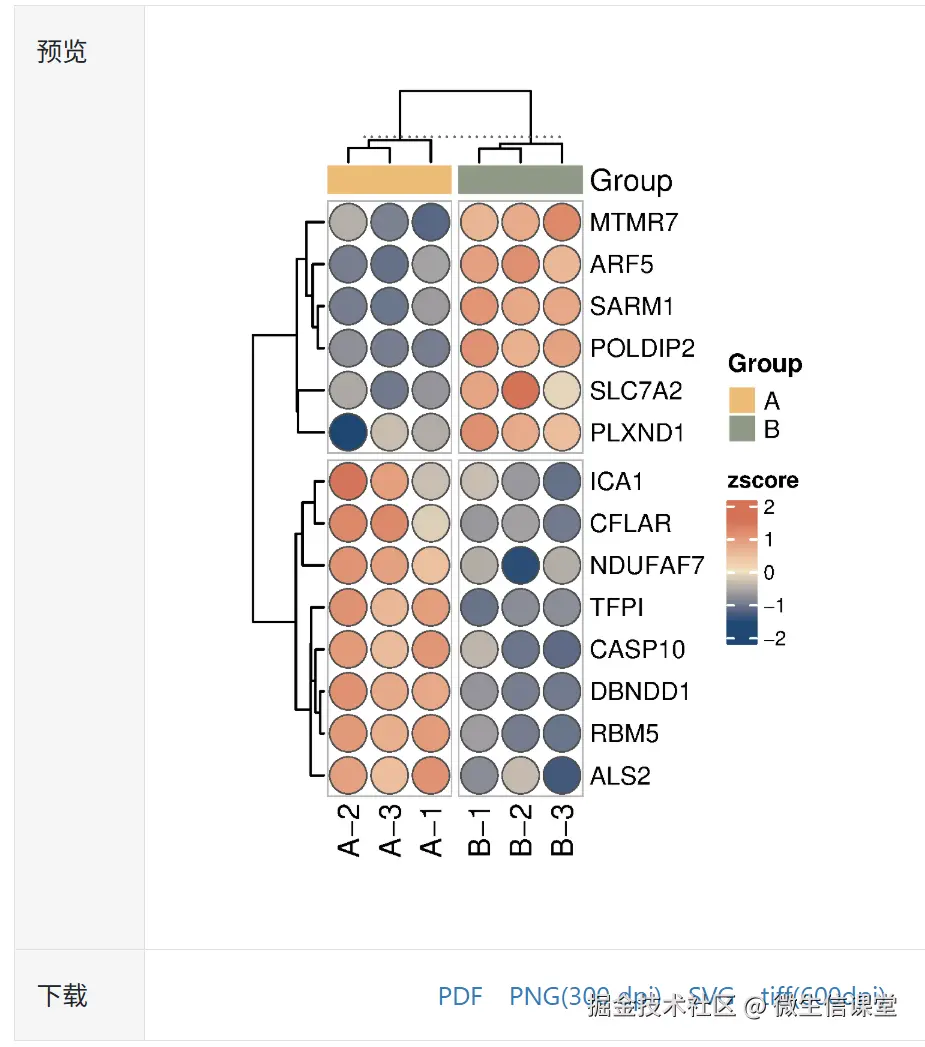

图7.预览图
请使用Acrobat Illustrator等软件编辑矢量图（pdf或svg），进行组图，调整文字、图像元素位置，字体，添加说明等操作，以满足个性化需求。

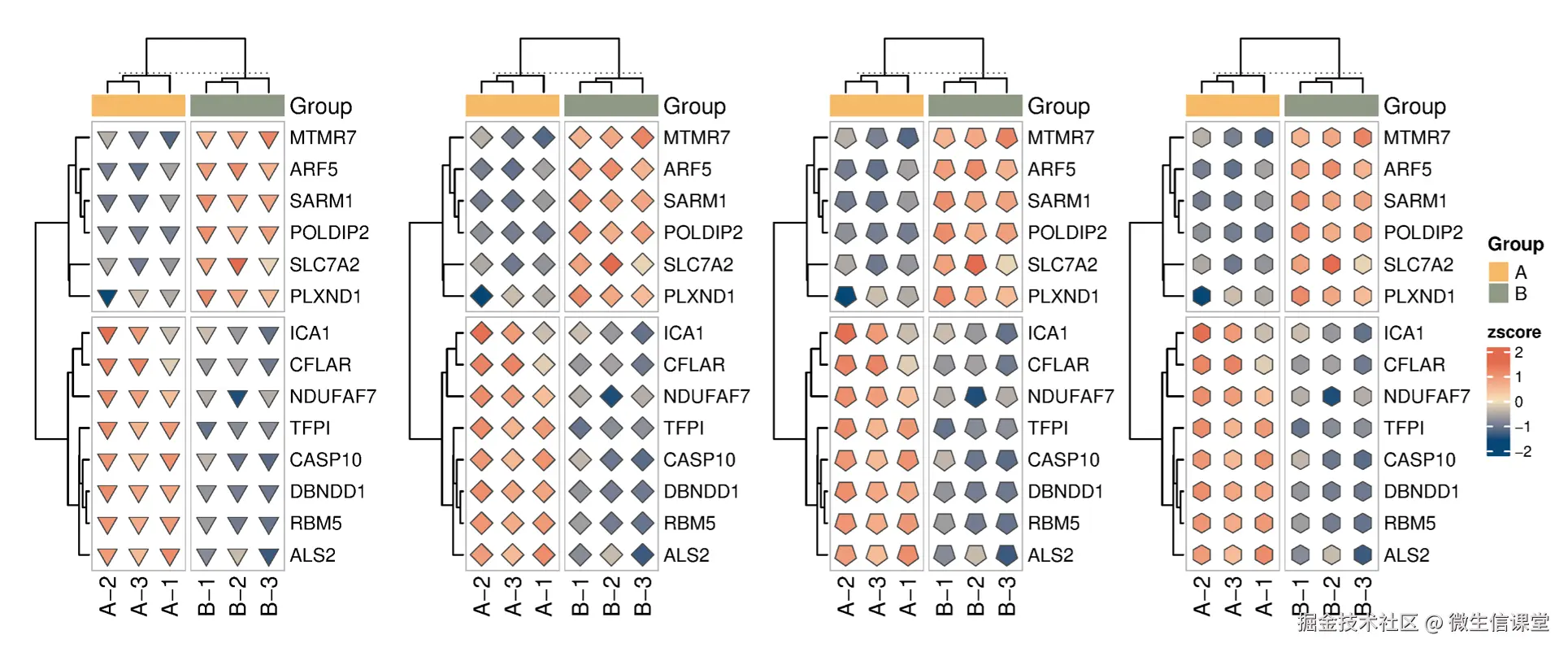

图8.其他样式图
