低代码平台表单设计系统架构分析（实战一）

1. 整体架构

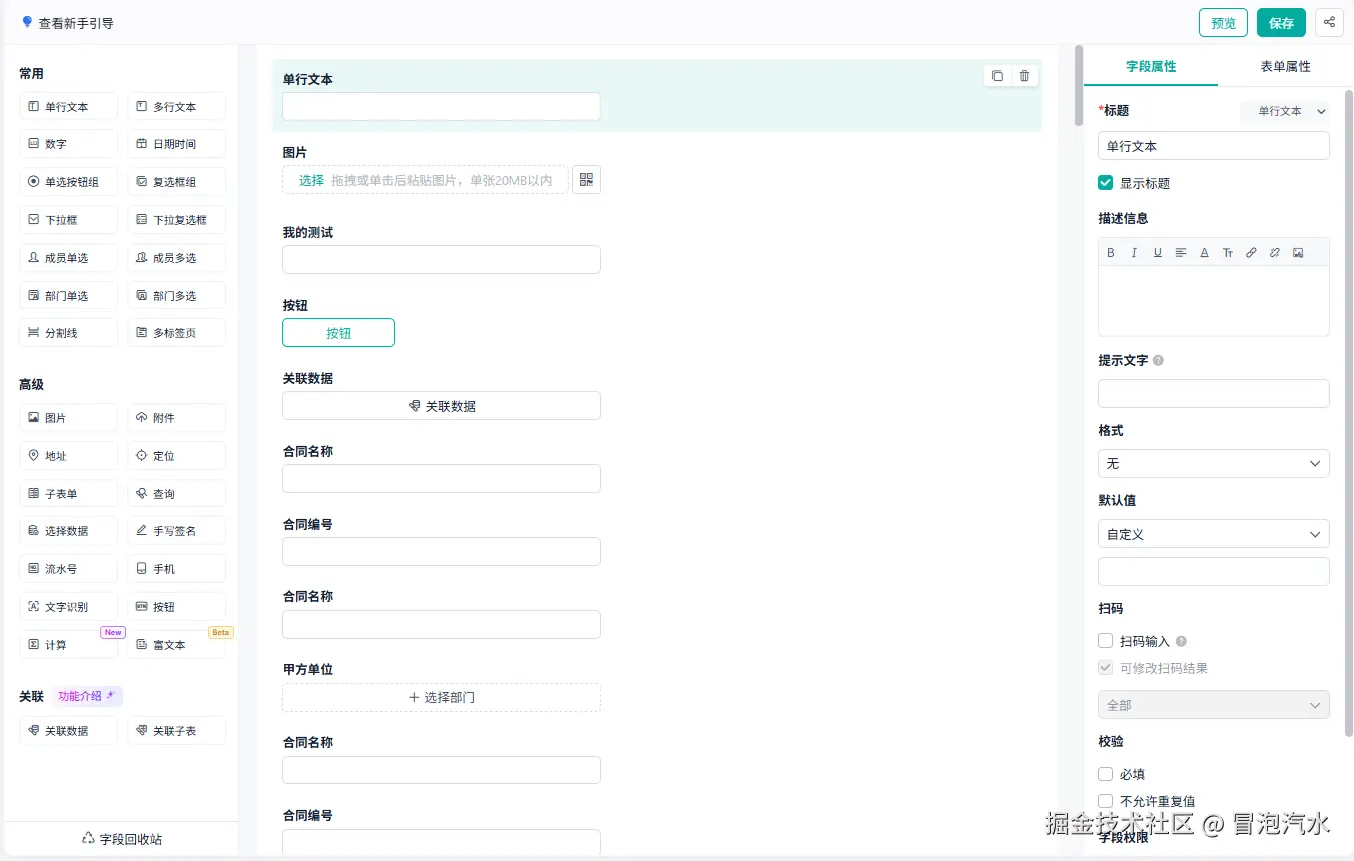

我实战的低代码平台基于 Vue 3 + Element Plus + Vite 构建，实现了一个功能完整的表单设计系统。图片截图为简道云的，学习和体验可以去看看。

核心架构特点：

• 三层结构设计 ：左侧组件库、中间画布区域、右侧属性配置
• 组件化架构 ：每个表单组件都有独立的视图和配置
• 数据驱动 ：通过表单数据模型驱动整个设计过程
• 事件总线 ：使用事件总线实现组件间通信

2. 核心组件分析

FormDesign 主组件

FormDesign 是整个表单设计系统的核心组件，负责整体布局和状态管理。

<template>
  <div class="form-design">
    <!-- 左侧组件库 -->
    <div class="left">
      <draggable
        :list="formDefine"
        :group="{ name: 'widget', pull: pullFuction, put: false }"
        item-key="id"
        :sort="false"
        class="item-group"
        @start="dragStart"
      >
        <!-- 组件列表 -->
      </draggable>
    </div>

    <!-- 中间画布区域 -->
    <div class="center">
      <div>
        <draggable
          class="draggable el-row"
          :list="props.formData.list"
          group="widget"
          item-key="id"
          @add="handleAdd"
        >
          <!-- 组件渲染 -->
        </draggable>
      </div>
    </div>

    <!-- 右侧属性配置 -->
    <div class="right">
      <el-tabs v-model="activeName" class="right-tabs" @tab-click="handleClick">
        <el-tab-pane label="字段属性" name="first">
          <!-- 字段属性配置 -->
        </el-tab-pane>
        <el-tab-pane label="表单属性" name="second">
          <!-- 表单属性配置 -->
        </el-tab-pane>
      </el-tabs>
    </div>
  </div>
</template>

核心功能：

• 管理左侧组件库的展示和拖拽
• 处理组件拖拽到画布的逻辑
• 管理当前选中组件的状态
• 协调右侧属性配置面板的显示

组件定义系统

通过 formDefine.js 定义了丰富的表单组件类型，每种组件都有详细的配置项：

// 以单行文本组件定义为例
const text = {
  itemId: '', // 自动生成
  type: 'text', // 类型
  placeholder: '', // 提示文字
  title: '单行文本', // 类型标题
  label: '单行文本',
  isShowTitle: true, // 是否显示标题
  value: null, // 默认值
  // 更多配置项...
}

组件类型丰富：

• 基础输入组件：单行文本、多行文本、数字、日期时间等
• 选择组件：下拉框、单选按钮组、复选框组等
• 高级组件：成员选择、部门选择、地址、子表单等
• 布局组件：多标签页、分割线等
• 数据组件：关联数据、数据查询、聚合计算等

3. 数据流设计

表单数据结构：

• formData.list ：存储表单组件列表
• formData.config ：存储表单整体配置
• 每个组件都有独立的配置对象

数据传递方式：

• 父子组件通过 props 传递
• 跨组件通信通过事件总线（eventBus）
• 复杂状态管理通过 provide/inject

4. 技术亮点

• 拖拽功能实现 ：使用 vuedraggable 库实现组件的拖拽添加和排序
• 动态组件渲染 ：根据组件类型动态加载对应的视图和配置组件
• 响应式布局 ：支持不同的表单布局方式（单列、双列、三列、四列）
• 丰富的组件类型 ：提供了20+种表单组件，满足各种业务场景
• 灵活的属性配置 ：每个组件都有详细的属性配置选项
• 数据联动能力 ：支持组件间的数据联动和公式计算
• 权限控制 ：支持字段级别的可见性和编辑权限控制

5. 代码优化建议

性能优化 ：

• 对于大型表单，可以考虑使用虚拟滚动减少DOM节点
• 组件配置面板可以使用动态导入减少初始加载体积

代码结构优化 ：

• 可以将组件定义和配置逻辑进一步模块化
• 考虑使用 Pinia 或 Vuex 管理复杂状态，替代事件总线

用户体验优化 ：

• 添加组件搜索功能，方便用户快速找到需要的组件
• 实现表单模板功能，支持常用表单的快速创建
• 添加撤销/重做功能，提高用户操作体验

6. 总结

实战的低代码平台的表单设计系统，实现了丰富的功能和良好的用户体验。其核心价值在于：

• 降低开发成本 ：通过可视化设计减少代码编写
• 提高开发效率 ：拖拽式操作和丰富的组件库
• 增强可维护性 ：模块化设计和清晰的代码结构
• 支持复杂业务场景 ：丰富的组件类型和配置选项

我们的这种架构设计不仅适用于表单设计，也扩展到其他低代码场景。我们同时还有流程引擎、数据管理等配套。

下一篇预告 ：《表单组件体系设计与实现》，将详细分析各种表单组件的设计原理和实现方式。
