传统机器人技术架构实现分析

传统机器人技术架构（传统非大模型方案）

---

传统机器人整体架构图与流程图

1. 整体架构图（分层框图）

flowchart TB
    subgraph 用户侧
        A[用户语音]
        A2[前端播放]
    end

    subgraph 前端硬件与SDK["前端硬件 / SDK"]
        B[录音 / 降噪 / VAD]
        B2[音频推流]
        B3[TTS 播放]
    end

    subgraph 云端服务["云端服务"]
        subgraph ASR["ASR 服务"]
            C[语音识别]
        end
        subgraph NLP["NLP 服务"]
            D1[分词]
            D2[词典 Dict]
            D3[文法 Grammar]
            D4[意图 / 槽位 / 领域]
        end
        subgraph 网关["API 网关"]
            G[鉴权 / 限流 / 服务发现 / 监控]
        end
        subgraph DM["DM 对话管理"]
            E1[对话状态维护]
            E2[多轮 / 填槽 / 兜底]
            E3[Lua：调下游技能 + 控对话]
            E4[技能分发决策]
        end
        subgraph SkillRouter["技能路由 Skill Manager"]
            F[domain / intent / 设备配置 / 显式指定]
        end
        subgraph 技能["具体技能（下游技能服务）"]
            S1[音乐]
            S2[视频]
            S3[天气]
            S4[有声]
            S5[医生 / 百科 …]
        end
        subgraph TTS["TTS 服务"]
            H[语音合成]
        end
    end

    subgraph 第三方["第三方 / 后台服务"]
        T[音乐 API / 天气 API / 百科 …]
    end

    A --> B --> B2 --> C
    C --> D1 --> D2 --> D3 --> D4
    D4 --> G
    G --> E1 --> E2 --> E3 --> E4
    E4 --> F
    F --> S1 & S2 & S3 & S4 & S5
    S1 & S2 & S3 & S4 & S5 --> T
    T --> E1
    E1 --> H
    H --> B3 --> A2

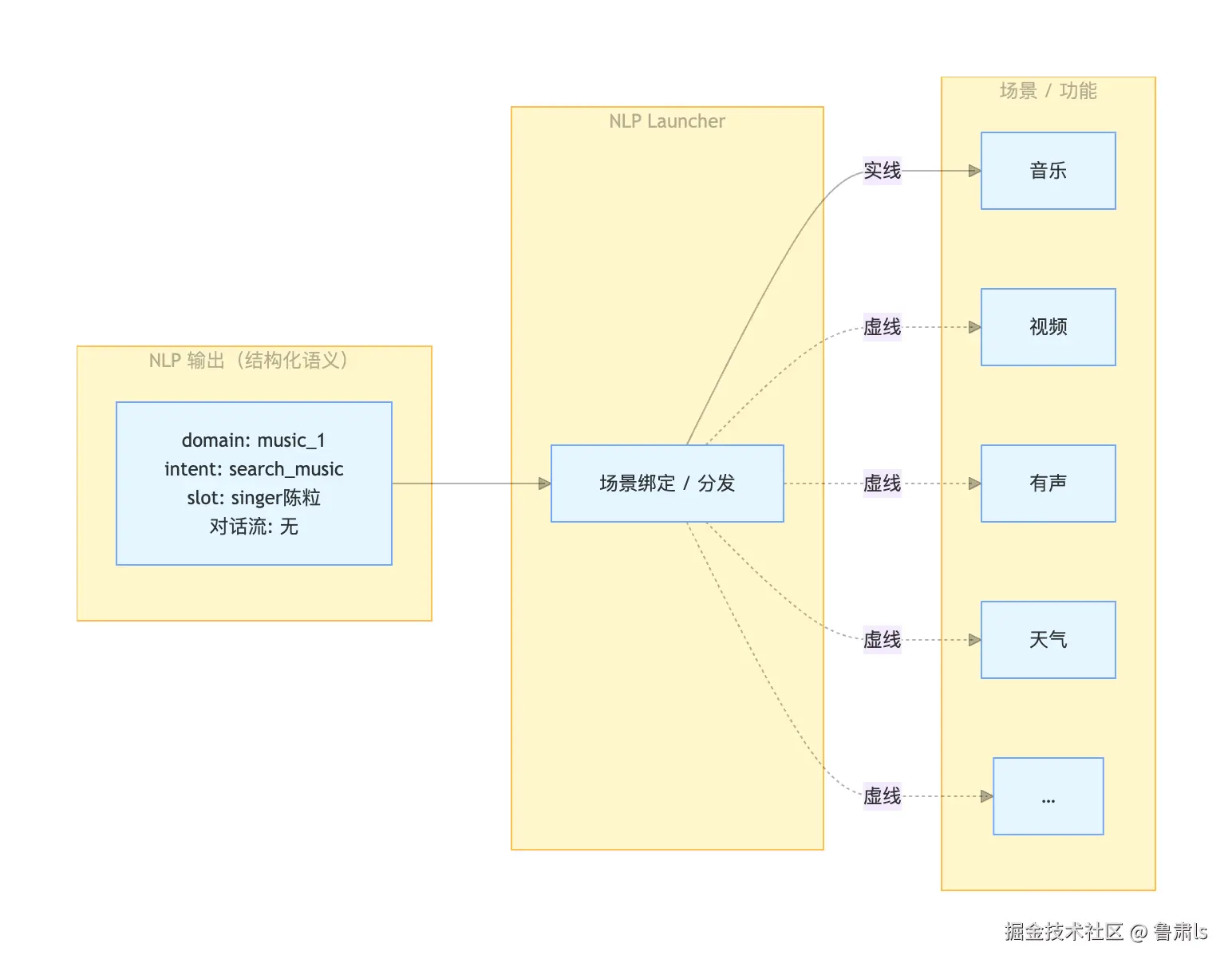

3. 场景绑定流程图（NLP Launcher 分发）

通过场景绑定，结构化的语义表示和对话流经 NLP Launcher 处理，分发给特定场景/功能。

flowchart LR
    subgraph 输入["NLP 输出（结构化语义）"]
        IN["domain: music_1<br/>intent: search_music<br/>slot: singer陈粒<br/>对话流: 无"]
    end

    subgraph Launcher["NLP Launcher"]
        L[场景绑定 / 分发]
    end

    subgraph 场景["场景 / 功能"]
        M1[音乐]
        M2[视频]
        M3[有声]
        M4[天气]
        M5[…]
    end

    IN --> L
    L -->|实线| M1
    L -.->|虚线| M2
    L -.->|虚线| M3
    L -.->|虚线| M4
    L -.->|虚线| M5

NLP Launcher 与场景绑定（本质定义）

• Launcher（桌面）的本质：是调度 App 的工具。传统机器人的 App 同时支持语音和图形界面，因此既能通过触屏调度，又能通过语音调度。
• NLP Launcher 是什么：语音交互的分发机制。NLP Launcher 通过分发语音指令，来调度不同的功能（App）。每个功能（App）在 NLP Launcher 下创建场景，通过场景绑定，NLP Launcher 在收到语音指令后就能把特定的信息分发给对应的场景/功能（如视频、有声、天气）。
• 场景绑定是什么：
  1. 把文法、对话流绑定在具体的场景/功能里（如视频、有声、天气）；
  2. 再把该功能绑定到负责分发的 NLP Launcher 下。
     NLP Launcher 根据这些绑定关系，把语音指令的处理结果（领域 domain、意图 intent、词槽 slot、对话流）分发给对应的场景/功能。

NLP Launcher 是干啥的？如何识别是哪个技能？同时命中多个怎么办？

• NLP Launcher 是干啥的？
  NLP Launcher 是语音指令的分发中枢：接收 NLP 产出的结构化语义（domain、intent、slots）和对话流信息，根据你在平台里配的场景绑定，把当前这句话分发给对应的场景/功能（如音乐、视频、有声、天气、医生等）。
  可以理解为：Launcher 不负责理解语义（那是 NLP 的事），只负责「这句话已经识别成 domain=X、intent=Y 了，该交给哪个场景处理」。每个 App 在 Launcher 下挂若干场景，文法 + 对话流绑定到具体场景上，Launcher 按绑定关系把请求丢给对应场景，后续由该场景下的 DM、技能路由、具体技能去执行。

• 如何识别是哪个技能的？
  分两步：

  1. Launcher 先认「场景」：根据 NLP 的 domain（和 intent） 查场景绑定表，得到「这条请求属于哪个场景」（如 music → 音乐场景）。
  2. 该场景内再选「具体技能」：同一场景下可能有多条技能（例如音乐场景下有网易云、QQ 音乐等），由 DM + 技能路由（Skill Router） 按设备配置、用户显式指定、意图优先级/置信度等，在候选里选出一个技能去调。
     所以：识别到「哪个技能」= Launcher 识别到场景 + 该场景内技能路由选出唯一技能。

• 如果同时命中多个技能呢？
  同一句用户话可能命中多个 domain/多个意图（例如既像音乐又像有声），或同一 domain 下多个技能都满足。处理方式：

  • 多 domain/多意图：按平台配置的领域/意图优先级对候选排序，只取第一个作为当次请求的结果，后续 DM 和技能只针对这一个结果执行。
  • 同一 domain 下多技能：由技能路由按设备/渠道默认、用户显式指定、置信度再排一次序，同样只选一个技能执行。
    未配置优先级时，文档写的是「结果随机」或按系统默认顺序取第一个，因此若要行为可预期，需要在平台上把领域意图优先级和技能优先级/默认技能配好。

• 典型歧义示例：音乐 vs 有声/FM
  同一句话可能同时命中不同场景的句式和槽位，例如用户说「打开郭德纲相声」：

  • 音乐技能可能命中：把「郭德纲相声」当成歌单/专辑类内容，走 music 场景；
  • 有声/FM 技能可能命中：把「相声」当成有声读物/电台内容，走 fm / 有声场景。
    此时 NLP 可能产出多个候选（如 domain=music 与 domain=fm 都命中），最终走哪个场景由 Launcher 的领域/意图优先级决定：平台里若把「有声」或「FM」配得比「音乐」高，就会进有声/FM 技能；反之则进音乐技能。若要固定行为（例如相声统一走 FM），需在领域意图优先级里把对应 domain 的先后顺序配好。

场景绑定 / 分发 是咋实现的？规则是啥？

• 实现方式（平台侧）
  在 传统机器人 的场景管理里，每个 NLP Launcher 下会挂多个场景（如音乐、视频、有声、天气、医生等）。每个场景要配置「绑定」关系：把哪些 domain（以及可选的 intent、对话流） 算作属于这个场景。也就是说：

  • 你先在「文法配置」里定义好 domain/intent（如 music、play_music）；
  • 再在「场景管理」里给每个场景指定：当 NLP 输出 domain=某某（或 domain+intent=某某）时，这条请求归这个场景处理。
    同时，文法和对话流在配置时会关联到某个场景，所以 Launcher 知道「这段文法/这条对话流属于哪个场景」。

• 实现方式（运行时）
  Launcher 收到 NLP 的输出（domain、intent、slots、对话流等）后：

  1. 查场景绑定表：看当前 domain（和 intent）被绑到了哪个场景；
  2. 若当前已在某条对话流中，可能按「对话流归属场景」直接继续交给该场景；
  3. 把请求（含 domain、intent、slots、对话流）分发给匹配到的场景，由该场景下的 DM、技能路由、具体技能去执行。

• 规则是啥（匹配规则）

  • 主键一般是 domain：一条请求先看 domain 属于哪个场景；可细化为 domain + intent（同一 domain 下不同 intent 可绑到不同场景或同场景不同逻辑）。
  • 一对一或多对一：一个 domain 通常只绑一个场景（如 music → 音乐场景）；若多个场景都声明能处理同一 domain，则靠领域/意图优先级排序，取第一个。
  • 对话流：若请求里带了「当前对话流」，可用来决定继续在哪个场景（对话流本身在配置时已挂在某场景下）。
  • 未命中：若 domain 没有绑定到任何场景，走兜底逻辑（如默认场景或拒识）。

• 小结
  场景绑定 = 在平台里配置「domain（+ intent/对话流）→ 场景」的映射；分发 = Launcher 用 NLP 输出查这张映射，把请求转发给对应场景。规则就是：按 domain（及可选 intent、对话流）匹配绑定表，多命中时按优先级取第一个。

平台配置操作步骤（参考 传统机器人 开发者文档）

以下为在猎户开发者平台中，从创建 App/场景到绑定对话流的典型操作顺序，便于与上文「场景绑定」对应。

步骤	操作位置	说明
1. 新建 APP	场景管理 → APP 和场景	点击右上角「新建」，填写 APP 名称 和 APP ID（ID 可在「发布应用」中生成）。初始状态下组织下无 APP，需先建 APP。
2. 新建场景	同上，每个 APP 后	APP 建好后默认有一个场景 Main。可点击该 APP 后的「添加场景」新增场景；场景名仅支持英文，同 APP 下不可重名。新增后会生成场景 ID。功能简单的 APP 可只使用 Main。
3. 配置领域、意图、词槽（文法/词典）	NLP 配置 → 编辑意图 / 文法配置 / 词典配置	领域（domain）：同一类数据/服务，英文命名且唯一（如 music、music_1）。意图（intent）：用户对领域数据的操作，英文动词（如 search_music）。词槽（slot）：实现意图所需参数（如歌手、城市、日期）；可设必填与追问话术（缺槽时多轮追问）。文法：把用户句匹配为 domain + intent + slots；词典：实体/词表，供文法占位符识别。先配好词典与文法，NLU 才能产出结构化结果。
4. 配置对话流	NLP 配置 → 对话流管理	新建对话流（如「音量多轮」），在画布上添加 触发单元（domain+intent 条件）、回复单元（话术）、功能单元（可选）、分支（如「再大点」「再小点」）等，定义多轮逻辑。对话流在创建/编辑时可关联到具体场景。
5. 编辑场景并绑定	场景管理 → APP 和场景 → 某场景「编辑」	点击场景后的「编辑」。场景编辑即把当前场景与设备、对话（含意图与对话流）做关联。默认无关联，需点击「新增配置」→ 选择 设备组 和 对话（即已配置好的意图+对话流）→ 确认。完成后点「确定」完成编辑。
6. 搜索与维护	同上列表页	支持按 APP 名称、场景名称、关联设备组、关联领域 搜索场景和 APP，便于后续维护。

顺序小结：新建 APP → 新建场景 → 配置领域/意图/词槽（文法+词典）→ 配置对话流并关联场景 → 编辑场景，绑定「设备组 + 对话」。绑定后，NLP Launcher 才能把语音指令的处理结果（domain、intent、slot、对话流）分发给对应场景/功能。

关键模块拆解

① NLP Launcher

• 作用：整个 NLP 系统的入口分发器，所有用户输入都会先到这里。
• 逻辑：根据用户说的话（NLU 产出的 domain/intent 等），判断应该交给哪个子场景去处理（如 global_command、weather、workflow），实现多技能的路由。
• 特点：本身不处理具体业务，只负责「调度」。

② global_command（全局命令场景）

• 作用：NLP Launcher 下的一个特殊子场景，用来处理全局通用指令，例如：
  • 唤醒词、退出、返回上一级（go_back）
  • 音量调节、停止播放等设备控制
• 特点：优先级高，无论当前在哪个业务场景，全局命令都能被优先识别和执行。

③ 编辑场景

• 作用：点击「编辑场景」后，在该场景里可以：
  • 绑定对应的领域（Domain）（如音乐、天气、导航）
  • 配置该场景下支持的意图（Intent）
  • 关联对应的对话流（Workflow），定义多轮对话逻辑
• 本质：把 NLU（文法 + 词典） 和 DM（对话流） 绑定到一个场景里，让系统知道「这个场景能处理什么话、怎么处理」。

完整工作流（真实逻辑）

1. 用户说一句话 → 先到 NLP Launcher
2. Launcher 根据规则，把请求分发到对应的子场景（如 weather、music、global_command）
3. 子场景里的文法/词典做 NLU 解析，识别出意图和槽位（若尚未在 Launcher 前统一做 NLU，则按实际架构可能在该场景内或前置完成）
4. 触发该场景绑定的对话流（Workflow），执行 Go + Lua 脚本逻辑
5. 最后生成回复或执行动作，经 TTS 或技能服务返回用户

即：用户输入 → Launcher 分发 → 子场景 → 该场景 NLU + 绑定的对话流 → Go+Lua 执行 → 回复/动作。

4. 对话流示例：远程医生多轮对话

以「远程医生」为例：用户说「胃疼怎么办」→ 识别意图 → TTS 反问 → 根据用户响应分支结束或转百科。

绘制或引用时请勿截断：NLP 识别须写全 domain=doctor_1 与 intent=ask；TTS 询问须写全整句「身体不舒服？需要帮您呼叫远程医生吗」。

flowchart TB
    Start["用户输入<br/>如「胃疼怎么办」"] --> NLP["NLP 识别<br/>domain=doctor_1 且 intent=ask"]
    NLP --> TTS["TTS 询问<br/>身体不舒服? 需要帮您呼叫远程医生吗"]
    TTS --> Judge{"判断 domain / 用户响应"}

    Judge -->|用户确认<br/>domain=general_command_3<br/>intent=confirm 或 点击确认| End1["结束对话，结果回传"]
    Judge -->|3s 超时| End2["结束对话"]
    Judge -->|用户取消<br/>domain=general_command_3<br/>intent=cancel 或 点击取消| End3["将 query「胃疼怎么办」<br/>传给百科服务，并结束对话"]

    End2 --> End2b["结束"]

---

一、整体语音链路

用户语音
  ↓
【前端硬件/SDK】（音箱、机器人、APP）
  ↓
【ASR 服务】（语音识别）
  ↓
【NLP 服务】（分词、词典、文法解析、意图/槽位）
  ↓
【网关】（鉴权、限流、环境隔离、服务发现）
  ↓
【DM 对话管理】（Dialogue Manager，核心调度；多轮时用 session 维护上下文）
  ↓
【技能路由 / Skill Manager】
  ↓
【具体技能（下游技能服务，非 Lua 实现）】  ← 多轮且缺槽时 DM 不走到这里，先 TTS 追问，等用户下一句再走整条链路
  ↓
【第三方服务/后台服务】（音乐、天气、视频、控制等）
  ↓
【DM 汇总结果】
  ↓
【TTS 服务】（播报：执行结果 或 追问话术）
  ↓
前端播放

记忆里的链路 ASR → NLP → 网关 → DM（Lua）→ 技能 完全正确。其中 Lua 在 DM 层，负责调用下游技能服务和控制 DM 对话；具体技能本身是独立的下游服务，不是用 Lua 实现的。下面按每一层的职责、实现、以及你配置的词典/文法如何串进去说明。

多轮对话在整体链路里如何体现？
上面这条链路是每一轮都会走的：用户说一句 → ASR → NLP → 网关 → DM（带 session）→ Lua/对话流判断。

• 若槽位已齐或无需补槽：DM 调技能 → 结果 → TTS → 结束或进入下一话题。
• 若缺槽：DM 不调技能，而是根据 Lua/对话流返回追问话术（如「您想听哪首歌？」）→ TTS 播报 → 本轮结束，但 session 里保留当前 intent 和已填槽位；用户下一句再说话时，重新走一遍 ASR → NLP → … → DM，DM 把新一句的解析结果和 session 里已有内容合并，再判断是继续追问还是槽位齐了去调技能。
  所以多轮对话 = 同一套链路多跑几轮，由 DM 的 session + 对话流/Lua（缺槽则追问、槽满则调技能） 决定每一轮是「追问」还是「执行技能」。

---

先弄清这几件事

domain、intent、slots、对话流 分别指啥？

NLP 输出和 Launcher/DM 用的四个核心概念，统一定义如下：

名词	英文	是啥	举例
Domain	领域	最高层的业务分类：这句话属于哪一大类功能。Launcher 主要靠 domain 决定把请求分发给哪个场景。	音乐、天气、音量、视频、医生、通用指令
Intent	意图	在领域下的具体动作：用户在该领域里要做的操作，一个 domain 下可有多个 intent。	播放音乐、暂停音乐、搜索音乐、查天气、调大/调小音量
Slot	槽位	执行意图所需的参数：从用户话里抽出来的键值对，缺了就要多轮追问补全。	歌手、歌曲名、城市、日期、音量档位
对话流	—	多轮对话的流程配置：当前若处于某条对话流中，会带「对话流」信息，DM 按对话流决定下一轮追问还是执行；对话流在配置时挂在某场景下。	无（首句）/ 某条对话流 ID 或名称

平台里 domain/intent 常用英文标识（如 music、play_music），便于绑定与分发；上面举例用中文便于理解。Launcher 根据 domain（和 intent） 做场景绑定与分发。

文法配置、词典配置到底是干啥的？

• 一句话：
  词典 = 系统要识别的「词都是啥」（歌手名、歌名、城市名…）；文法 = 系统要识别的「句子长什么样、对应哪个意图和哪些槽位」。
  用户说一句话 → 先用词典认出里面的实体（谁、什么、哪里）→ 再用文法规则匹配句式，得到「领域 + 意图 + 槽位」。

• 举个例：用户说「播放周杰伦的七里香」

  • 词典：配置了「周杰伦」属于歌手、「七里香」属于歌曲名，分词/实体识别才能把这两个词标成「歌手」「歌曲」。

• 文法：配置了规则如 播放 <歌手> 的 <歌曲> → 对应领域=音乐、意图=播放音乐、槽位 singer=xxx, song=xxx。（<歌手> / <歌曲> 是文法里的占位符，由词典识别的实体来填。）

  • 合起来：词典把「周杰伦」「七里香」识别成实体，文法把整句匹配到该规则，输出 domain=music, intent=play_music, slots: singer=周杰伦, song=七里香。 所以：不配词典，系统不知道「周杰伦」是歌手；不配文法，系统不知道这句话是「播放音乐」而不是别的意图。

示例：文法配置和词典配置长什么样？

下面用「音乐」和「天气」两个领域，给出你在平台里实际会配的大致内容（格式依平台界面可能略有差异，逻辑一致）。

---

1）词典配置示例

词典 = 一张「词 → 属于哪个槽位/类型」的表。NLP 分词后查表，把词标成对应槽位，供文法规则里的占位符填值。

词条	槽位/类型	说明
周杰伦、陈粒、邓紫棋	singer	歌手名，填到「播放/搜索音乐」的歌手槽
七里香、光年之外、小半	song	歌曲名，填到歌曲槽
北京、上海、杭州	city	城市名，填到「查天气」的城市槽
今天、明天、后天	date	日期，填到天气日期槽
网易云、QQ音乐、酷狗	music_source	音乐来源，用于技能路由时「用户显式指定」

同义词也可在词典里配，例如「播」→ 同义「播放」，「查」→ 同义「查询」。
不配「周杰伦」进 singer：用户说「播放周杰伦的七里香」时，系统可能识别不出「周杰伦」是歌手，槽位为空或错误。

词典配置具体例子（仿平台，可直接照抄扩展）

在平台「词典配置」里按「槽位/类型」建词表，每条一行「词 → 属于哪个槽」。示例：

# 槽位: singer（歌手）
周杰伦  陈粒  邓紫棋  毛不易  李荣浩

# 槽位: song（歌曲名）
七里香  光年之外  小半  消愁  年少有为

# 槽位: city（城市）
北京  上海  杭州  深圳  广州

# 槽位: date（日期）
今天  明天  后天  周一  周末

# 同义词（动作词，供文法匹配）
播 -> 播放   放 -> 播放   想听 -> 播放
查 -> 查询   查一下 -> 查询

分词得到「周杰伦」时查词典 → 标为 singer；「七里香」→ song；「播」按同义词当「播放」参与文法。

---

2）文法配置示例

文法 = 一组「句式模板 → 对应哪个 domain、哪个 intent、哪些 slot」的规则。用户说的话和模板匹配上，就得到结构化结果。

句式规则（占位符用尖括号）	domain	intent	槽位
播放 <singer> 的 <song>	music	play_music	singer, song
我想听 <song>	music	play_music	song
搜索 <singer> 的歌	music	search_music	singer
暂停 / 暂停播放	music	pause_music	（无）
<city> 今天天气怎么样	weather	query_weather	city, date(今天)
查一下 <city> 明天天气	weather	query_weather	city, date(明天)

占位符 <singer>、<song>、<city> 等必须和词典里配置的槽位/类型名一致，解析时用词典识别出的实体去填。
例如用户说「播放周杰伦的七里香」→ 匹配第一行规则 → 输出 domain=music, intent=play_music, slots: {singer=周杰伦, song=七里香}。

文法配置具体例子（仿平台规则 + 匹配过程）

在平台「文法配置」里为每个 domain 写多条规则：句式模板 + domain + intent + 要抽取的 slot。下面给几条可照抄的规则，并跟两条「用户说 → 匹配 → 输出」的完整例子。

规则	句式模板（占位符与词典槽位名一致）	domain	intent	抽取的 slot
G1	播放 <singer> 的 <song>	music	play_music	singer, song
G2	我想听 <song>	music	play_music	song
G3	放一首 <song>	music	play_music	song
G4	搜索 <singer> 的歌	music	search_music	singer
G5	暂停 / 暂停播放 / 别放了	music	pause_music	—
G6	<city> 今天天气怎么样	weather	query_weather	city, date
G7	查一下 <city> 明天天气	weather	query_weather	city, date

例 1：用户说「我想听陈粒的小半」

• 分词：我、想、听、陈粒、的、小半
• 词典：陈粒→singer，小半→song；想听→播放
• 文法：命中 G2「我想听 <song>」→ domain=music, intent=play_music, 抽 slot：song=小半
• 输出：{ "domain": "music", "intent": "play_music", "slots": { "song": "小半" } }

例 2：用户说「北京今天天气怎么样」

• 分词：北京、今天、天气、怎么样
• 词典：北京→city，今天→date
• 文法：命中 G6「<city> 今天天气怎么样」→ domain=weather, intent=query_weather, slots: city=北京, date=今天
• 输出：{ "domain": "weather", "intent": "query_weather", "slots": { "city": "北京", "date": "今天" } }

---

3）二者如何配合（一句话）

• 词典：告诉系统「周杰伦」是 singer、「七里香」是 song、「北京」是 city。
• 文法：告诉系统「播放 <singer> 的 <song>」这句话 → 属于 music 领域、play_music 意图，并抽出 singer、song 两个槽。
• 两者一起，才能把「播放周杰伦的七里香」变成 {domain=music, intent=play_music, slots: {singer=周杰伦, song=七里香}}，供后面 DM 和技能使用。

这里的 NLP 用的是机器学习吗？

• 不是。 猎户这条链路里，意图/槽位/领域的解析是规则式 NLU：靠你配置的词典 + 文法做匹配，不用深度学习/大模型来做意图识别。
• 通常会用机器学习的是 ASR（语音转文字）和 TTS（文字转语音）；而「这句话是啥意图、槽位填了啥」是在 NLP 里用规则+词典算出来的，所以可解释、可配置、可热更新，但泛化能力不如模型。

网关层在哪儿、干啥？

• 位置：NLP 输出之后，DM / 技能 / 第三方服务调用之前。所有「去调具体技能或第三方 API」的请求都先经过网关。
• 职责：鉴权、限流、环境隔离（测试/预发/线上）、服务发现、日志与监控。
• 下面「每层详细职责」里会单独写一档 4）网关。

---

二、每层详细职责（传统机器人真实架构）

1）前端硬件 / SDK

• 负责录音、音频采集、降噪、VAD
• 把音频流推给云端 / 本地 ASR
• 接收最终 TTS 音频并播放

2）ASR（语音识别）

• 猎户自研或私有化部署的 ASR：音频 → 文本
• 输出：text + confidence
• 可热更新领域语言模型（你配的词典会影响这里的识别率）

3）网关层（API 网关 / 服务网关）

• 在链路中的位置：NLP 输出（domain / intent / slots）之后，DM 和技能、第三方服务之前。所有对「具体技能」和「第三方 API」的请求都经过网关，再转发到下游。
• 职责：鉴权、限流、环境隔离（测试/预发/线上）、服务发现、日志与监控、链路追踪。
• 所以你说「ASR → NLP → 网关 → DM → 技能」里的网关就是这一层，有独立一层描述。

4）NLP（核心：你配的词典 + 文法就在这一层）

这一层是传统规则式 NLU：用词典 + 文法做意图/槽位解析，不用机器学习做意图识别（ASR/TTS 可能用 ML，但意图解析是规则匹配）。

4.0 NLP 服务内部流程（说清楚顺序与职责）

平台里 NLP 服务 内部是按下面顺序跑的，和流程图一致：

  用户文本（ASR 输出）
        ↓
  ┌─────────────┐
  │    分词      │  把整句切成词/ token
  └─────────────┘
        ↓
  ┌─────────────┐
  │  词典 Dict   │  查词典配置：实体类型、同义词、槽位
  └─────────────┘
        ↓
  ┌─────────────┐
  │ 文法 Grammar │  用文法配置：匹配句式 → domain / intent / slots
  └─────────────┘
        ↓
  输出：domain、intent、slots  →  交给 NLP Launcher / DM / 技能路由

每一步做什么、和你配置的「词典」「文法」怎么对应，说清楚如下。

步骤	名称	输入	做什么	你配置的对应关系
1	分词	用户文本（ASR 来的）	把整句切成词/ token，例如「我想听周杰伦的歌」→ 我、想、听、周杰伦、的、歌	不直接配；可选热词/领域词影响 ASR 或分词粒度
2	词典 Dict	分词结果	查词典配置：哪些词是实体、属于哪个槽位/类型（如「周杰伦」→ 歌手）、同义词（如「想听/播放/放」→ 播放）。给每个词打上语义标签，供文法用	词典配置：词条 → 槽位/类型/同义词，见下文 4.1
3	文法 Grammar	带词典标签的文本	用文法配置的规则做模式匹配：哪种词序+实体组合对应哪个 domain / intent，并抽槽位（如 [播放] + [歌手] + [歌曲] → domain=music, intent=play_music, slots: singer=周杰伦）。输出结构化结果	文法配置：句式规则 → domain、intent、slot，见下文 4.2
4	输出	文法结果	得到 domain、intent、slots（及对话流等），交给下游	无单独配置；即 4.3 的 JSON/层级结构

和 Launcher、技能识别的关系：

• NLP 服务 的最终输出（domain、intent、slots）就是 NLP Launcher 的输入：Launcher 根据这些字段做场景绑定，把请求分发给对应场景。
• 识别是哪个技能：先由 Launcher 按 domain/intent 确定场景，再在该场景内由 DM/技能路由按设备配置、用户显式指定、优先级等选出唯一一个技能。
• 同时命中多个：多 domain/多意图时按领域意图优先级取第一个；同场景下多技能时按默认/显式指定/置信度再取一个。详见前文「NLP Launcher 是干啥的？如何识别技能？多命中怎么办？」。

4.1 词典（Dict）

• 领域词表
• 同义词
• 实体：歌手、歌曲、城市、日期、设备名…
• 作用：在「分词」之后、「文法」之前，给词打上类型/槽位标签，让文法规则能命中并填槽。

4.2 文法（Grammar / CFG）

你在平台配的就是这个，句式规则例如：

• 播放 <歌手> 的 <歌曲>
• 打开 <应用>
• 音量 <数值>

输出：intent 意图、slots 槽位、domain 领域。

4.3 NLP 最终输出结构

平台侧解析后的结果在配置界面中常以层级结构呈现（见下图示意）：先按 domain 分领域，再在领域下挂多个 intent，每个 intent 下挂该意图需要的 slot。这正是文法 + 词典产出的结构，也是 DM / 技能路由的输入。

• domain（领域）：最高层的业务分类，如音乐、天气、音量、视频、医生。
• intent（意图）：在领域下的具体动作，如播放音乐、暂停音乐、搜索音乐、查天气。
• slot（槽位）：执行意图所需的参数，如歌手、歌曲名、城市、日期；对应抽取结果如 singer:陈粒、song:七里香。

                    domain: 音乐 (music)
                    /        |        \
        搜索音乐(search)  暂停音乐(pause)  播放音乐(play)
                /    |    \
        singer:陈粒  name:七里香  ...

{
  "intent": "play_music",
  "slots": {
    "singer": "周杰伦",
    "song": "七里香"
  },
  "domain": "music"
}

4.4 和文法/词典、技能选择的关系

• 文法规则：定义 domain + intent 的匹配模板（哪种句式 → 哪个领域、哪个意图）。
• 词典配置：负责填充 slot 的值（歌手、歌曲名、城市等实体）。
• 技能选择：DM 和技能路由用 domain 先锁定大类，再用 intent 和 slots 决定具体调哪个技能、传什么参数。

一句话：NLU = 把用户输入拆解成 domain + intent + slot 的规则引擎（文法定义匹配模板，词典填充槽位）。

5）DM 对话管理（Dialogue Manager）

猎户这套 DM 是真正的中枢。

5.1 DM 做什么

• 维护对话上下文（上一轮说啥、槽位是否完整）
• 多轮对话状态管理
• 反问缺失槽位
• 拒答、兜底、纠错
• 技能分发决策

5.2 猎户特色：Lua 在 DM 层（调下游技能 + 控对话）

具体技能并不是 Lua 插件化：技能是独立的下游服务（音乐、天气、视频等），用各自的后端实现。Lua 只做两件事：在 DM 里调用下游技能服务（根据 intent/slots 选技能、发请求），以及控制 DM 对话（多轮、填槽、反问、兜底）。每个领域/意图对应一段 Lua，负责「该不该追问、调哪个技能、返回什么话术」。优点：Lua 热更新、不用发版即可改对话逻辑和路由，技能服务可独立部署迭代。

Lua 脚本长什么样？下面是一个精简但完整的示例（接口名和字段依实际平台可能略有差异，逻辑一致）：

-- 入口：收到 NLP 解析结果后由 DM 调用
function on_intent(domain, intent, slots, session)
    -- 按领域分流
    if domain == "music" then
        return handle_music(intent, slots, session)
    end
    if domain == "weather" then
        return handle_weather(intent, slots, session)
    end
    return { type = "fallback", text = "暂不支持该功能" }
end

-- 音乐领域：多意图 + 缺槽反问
function handle_music(intent, slots, session)
    if intent == "play_music" or intent == "search_music" then
        -- 缺歌名时可追问（多轮填槽）
        if not slots.song and not slots.singer then
            return { type = "ask_slot", slot = "song", text = "您想听哪首歌？" }
        end
        -- 决定用哪个音乐技能（多音乐服务选择可在这里或 skill_router 里做）
        return skill_router.route("music", slots)
    end
    if intent == "pause_music" then
        return skill_router.route("music", { action = "pause" })
    end
    return { type = "fallback", text = "没听懂，再说一次？" }
end

-- 天气领域
function handle_weather(intent, slots, session)
    if intent == "query_weather" then
        if not slots.city then
            return { type = "ask_slot", slot = "city", text = "您要查哪个城市的天气？" }
        end
        return skill_router.route("weather", slots)
    end
    return { type = "fallback", text = "暂不支持该天气指令" }
end

说明：

• 入参：domain、intent、slots（表）、session（会话），来自 NLP + 网关后的 DM。
• 按 domain / intent 分支：不同意图走不同逻辑，或调不同技能。
• 缺槽时：返回 ask_slot，DM 会做多轮追问（例如「您想听哪首歌？」），下一轮用户补全后再进同一段 Lua。
• 调技能：skill_router.route("music", slots) 表示调用下游的音乐技能服务，并带上槽位；具体用哪个音乐服务（网易云/QQ 音乐等）由技能路由层按设备配置/用户显式指定等决定。技能本身是独立服务，不是 Lua 写的。
• 兜底：无法匹配时返回 fallback，由 DM 播报默认话术。

5.3 对话流管理界面（平台示意）

这是 传统机器人 里配置多轮对话的界面，核心是对话流（Workflow），也就是 DM（对话管理）的可视化配置方式。

下图说明（猎户开发者平台「对话流管理」— 音量多轮）
下图为猎户开发者平台中 NLP 配置 → 对话流管理 的配置界面，示例为一条名为「音量多轮」的对话流（标题：音量的多轮对话）。图中元素对应关系如下：

图中元素	含义
START	对话流入口。
触发单元（蓝）	触发条件，通常用 domain + intent 限制（如 domain=volume, intent=adjust），即 NLU 输出的结构化结果；用户说「调音量」等会命中此处，进入该对话流。
回复单元（绿）	多轮对话中机器的回复，可配置「音量已调大」「还需要再调吗？」等话术。
「再大点」「再小点」	分支上的再次触发：用户在同一对话流中继续说「再大点」「再小点」，会命中对应分支，跳转到新的回复单元，形成多轮调节。

左侧「插入对话单元」提供触发单元（蓝）、功能单元（橙）、回复单元（绿）；画布上通过拖拽、连线构成 START → 触发单元 → 回复单元 → 分支（再大点/再小点）→ 更多回复单元 的流程图。该流程图即 DM 多轮逻辑的可视化，背后由 Go + Lua 执行。

• 触发单元：定义这条对话流什么时候被激活，通常是绑定一个 domain + intent（例如 domain=volume, intent=adjust），对应的就是 NLU 输出的结构化结果。
• 回复单元：配置机器在不同节点下的回复话术，例如「音量已调大」「还需要再调吗？」。
• 分支节点（如「再大点」「再小点」）：根据用户后续输入的意图决定对话跳转方向；这部分逻辑在实现上是用 Go 解析 Lua 脚本驱动的状态机。

一句话：对话流 = 可视化的 Lua 脚本，用来定义多轮对话的跳转逻辑和回复规则。

左侧可插入触发单元（蓝）、功能单元（橙）、回复单元（绿）。典型画布：START → 触发单元（domain+intent）→ 回复单元 → 分支（再大点/再小点）→ 更多回复单元。

5.4 对话流的本质：状态机

DM = 状态机；对话流 = 状态机的可视化配置；Lua 脚本 = 状态机的执行逻辑。传统机器人的 DM 就是用这种状态机模型，通过 Go 框架调度 Lua 脚本，来管理多轮对话的上下文和流转。

以披萨订单流程图为例，和你在平台里配的「音量多轮」对话流是同一类东西：

• Edit Order 相当于对话的核心状态，用户在这个状态下可以执行「Add Pizza」「Add Drink」等操作。
• 每一个箭头和分支，都对应对话流里的一个跳转条件（如用户说「再大点」→ 走某一分支的回复单元）。

一句话：DM = 状态机，对话流 = 状态机的可视化配置，Lua 脚本 = 状态机的执行逻辑。

其他例子：订餐场景 开始→编辑订单↔（加饮料/加披萨/删除）→确认；音量多轮 触发→回复单元→用户「再大点」/「再小点」→再进回复单元，形成循环直到满意或超时。

完整闭环示例（音量调大）

• 用户说：「把音量再调大点」
• NLU：通过词典 + 文法，拆解成 domain=volume, intent=increase, slots={value: +2}（或类似）
• DM：根据 NLU 结果触发「音量多轮」对话流，进入对应状态节点，执行 Lua 脚本逻辑
• 输出：DM 调用回复单元，生成「好的，音量已调大」的回复，并等待用户下一轮输入

这就是 NLU → DM → 输出 的完整闭环：NLU 产出结构化结果，DM 用对话流/Lua 决定状态与回复，再经 TTS 播报。

5.5 多轮对话完整流程（在链路中的体现）

多轮对话不是「另一条链路」，而是同一套链路多轮执行，由 DM 用 session 维护上下文，配合 Lua/对话流 的「缺槽追问、槽满执行」逻辑实现。下面用「听音乐」缺歌名为例，把多轮完整走一遍。

第 1 轮

步骤	说明
用户	说「我想听歌」（没说歌名/歌手）
ASR	转成文本
NLP	分词 → 词典 → 文法，得到 domain=music, intent=play_music, slots={}（song/singer 都缺）
Launcher	分到「音乐」场景
DM	带上 session（当前可为空或已有历史）把 (domain, intent, slots) 交给 Lua
Lua	发现 slots.song、slots.singer 都没有 → 返回 { type = "ask_slot", slot = "song", text = "您想听哪首歌？" }，不调技能
DM	把追问话术交给 TTS 播报，并在 session 里记下：当前意图=play_music、已填 slots=空、等待补 song
用户	听到「您想听哪首歌？」

第 2 轮

步骤	说明
用户	说「七里香」
ASR → NLP	得到 domain=music, intent=play_music（或仅识别出 song=七里香，DM 用 session 补全 intent）
DM	从 session 取出上一轮的 intent 和已有 slots，把本轮新解析的 slot（如 song=七里香）合并进去，得到 slots 齐了（或仍缺 singer，可再追问）
Lua	发现 slots 已够 → skill_router.route("music", slots)，调下游音乐技能
技能	拉歌、播放；结果回传 DM
DM	汇总回复 → TTS 播报（如「好的，正在播放七里香」），多轮结束

流程小结（多轮时怎么循环）

用户第 N 句
    → ASR → NLP → 网关 → DM（带上 session）
    → Lua / 对话流 判断：槽位齐了吗？
        → 否：返回追问话术 → TTS 播报 → 写 session → 等用户第 N+1 句（再走一遍上面）
        → 是：调技能 → 结果 → TTS 播报 → 清/更新 session，本话题结束

和对话流配置的关系：平台里「触发单元」用 domain/intent 选中的对话流，在多轮里会一直生效——同一对话流内的回复单元和分支决定每一轮机器说什么（追问还是执行结果）；功能单元可在某一步调接口。session 由 DM 维护，保证「上一轮填了哪些槽、当前在哪个对话流」被下一轮复用。

6）技能路由 Skill Router + 技能是怎么选出来的？

NLP Launcher 负责按 domain/intent 把请求分到哪个场景（见上文「NLP Launcher 是干啥的？」）；技能路由负责在同一场景内选出唯一一个要调用的技能（如音乐场景下选网易云还是 QQ 音乐）。

这一层就是你问的：多个音乐服务（或同领域多个技能），怎么选？

选择步骤（顺序可配置，一般如下）：

1. 按 domain 筛到一大类：例如 domain=music → 只考虑「音乐」下的所有技能，不会跑到天气、视频去。
2. 按设备/渠道配置：这台设备或这个客户绑定了「默认音乐服务 = 网易云」→ 就只在该设备上用网易云技能。
3. 按用户显式指定：用户说「用 QQ 音乐播放」→ 槽位或意图里带了「QQ 音乐」→ 直接选 QQ 音乐技能，覆盖默认。
4. 按意图与置信度：若同一句命中多个意图/多个技能，按平台配置的意图优先级或置信度排序，取第一个。

输出：唯一确定的「哪个技能 + 版本 + 环境」。

flowchart LR
    A[NLP 输出<br/>domain / intent / slots] --> B{domain?}
    B -->|music| C[音乐类技能候选]
    B -->|video| D[视频类技能候选]
    B -->|其他| E[其他场景]
    C --> F{设备/渠道默认?}
    F --> G{用户显式指定?}
    G --> H[按优先级/置信度选一个]
    H --> I[选定技能]

路由策略小结：domain 优先 → 设备/渠道配置 → 用户显式指定 → 意图匹配与置信度；最终只选出一个技能去执行。

7）技能 Skill（下游技能服务，非 Lua 实现）

猎户技能体系里，具体技能是独立的下游服务，不是用 Lua 实现的；由 DM 里的 Lua 调用这些技能服务。

• 每个技能是独立服务：音乐技能、天气技能、扫地技能、扫地机器人技能…（各自后端实现，通过网关被 DM/Lua 调用）
• 技能内部：校验槽位、调用第三方 API、拼接返回结果、构造回复话术，结果回传给 DM，再由 DM 控制后续对话或 TTS

7.1 多音乐服务怎么选？（你最关心的）

用户说「播放周杰伦」
   ↓
NLP 输出 intent: play_music
   ↓
DM 看：
   设备配置 → 默认音乐服务是 A
   或 白名单/客户配置 → 只能用 B
   或 显式指令「网易云」→ 用 C
   ↓
SkillRouter 选择对应音乐技能
   ↓
音乐技能去拉歌、播放、控制

选择不是在 NLP，是在 DM + SkillRouter + 设备配置。

8）TTS 语音合成

• 技能 / DM 返回文本
• TTS 转音频
• 回传给前端播放

---

文档来源

• 传统机器人 文档中心（对话流、文法、词槽等）
• 语音链路简介（ASR→NLP→DM→Launcher→TTS）

---

附图与章节对应（结合你提供的几张图）

图	内容	对应文档位置
对话流管理界面	传统机器人 对话流管理页：左侧「文法配置」「词典配置」「对话流管理」；画布上 START → 触发单元（domain=XXX, intent=XXX）→ 回复单元，分支「再大点」「再小点」等	5.3 对话流管理界面、先弄清：文法/词典
NLP 输出层级（音乐）	domain 音乐 → intents 搜索音乐/暂停音乐/播放音乐 → slots（singer:陈粒, name:七里香, …）	4.3 / 4.4 NLP 最终输出结构、技能选择用 domain/intent/slots 作输入
订餐/状态机流程图	开始 → 编辑订单 ↔ 加饮料/删除/加披萨（厚底/薄底）→ 确认	5.4 对话流的本质：状态机，多轮可回环、状态转移的类比

---

三张图与完整闭环（总结）

第一张图：对话流管理（DM 层）
传统机器人 里配置多轮对话的界面，核心是对话流（Workflow），即 DM 的可视化配置。触发单元绑定 domain+intent（NLU 的结构化结果）；回复单元配置各节点话术（如「音量已调大」「还需要再调吗？」）；分支节点（如「再大点」「再小点」）根据用户后续意图跳转，逻辑由 Go 解析 Lua 脚本实现的状态机驱动。
→ 对话流 = 可视化的 Lua 脚本，定义多轮对话的跳转逻辑和回复规则。

第二张图：状态机示例（DM 本质）
披萨订单流程图和「音量多轮」对话流是同一类东西：Edit Order = 对话核心状态，箭头与分支 = 对话流里的跳转条件。猎户 DM 用状态机模型，通过 Go 框架调度 Lua 脚本管理多轮对话的上下文和流转。
→ DM = 状态机，对话流 = 状态机的可视化配置，Lua 脚本 = 状态机的执行逻辑。

第三张图：NLU 语义框架（NLU 本质）
Domain（领域）= 最高层业务分类（音乐、天气、音量）；Intent（意图）= 领域下的具体动作（播放音乐、暂停音乐）；Slot（槽位）= 执行意图所需的参数（歌手、歌曲名）。文法规则定义 domain+intent 的匹配模板，词典配置填充 slot。
→ NLU = 把用户输入拆解成 domain + intent + slot 的规则引擎。

三者关系（完整闭环）

• NLU：词典 + 文法把用户说的「把音量再调大点」拆成 domain=volume, intent=increase, slot={value: +2}。
• DM：根据 NLU 结果触发「音量多轮」对话流，进入对应状态节点，执行 Lua 逻辑。
• 输出：DM 调用回复单元生成「好的，音量已调大」，经 TTS 播报，并等待用户下一轮输入。
