从“孤岛”到“贯通”：读懂工业网络的进化史—DCS经典架构与现代OT/IT融合架构深度解析
在工业自动化的发展长河中，网络架构始终是支撑生产运行的“神经脉络”。从早期流程工业的单机控制到如今智能制造的全域协同，工业网络完成了从封闭专用到开放融合的根本性转变。
两张看似简单的架构图，实则浓缩了工业自动化的两个时代：图1的DCS典型三层体系结构，是工业自动化的“经典骨架”，奠定了流程工业稳定运行的基础；图2的现代工业OT/IT融合网络架构，是智能制造的“数字中枢”，打通了生产与管理的壁垒。本文将聚焦这两大架构，拆解其核心逻辑，解读工业网络的进化密码。
一、经典基石：DCS三层架构，工业控制的“初代标准”
集散控制系统（DCS）自诞生以来，便成为矿山、化工、电力等流程工业的核心控制系统。图1所示的DCS典型三层体系结构，以“分级管控、集散控制”为核心思想，将复杂的工业生产过程拆解为三个功能明确、层层递进的层级，完美解决了早期工业生产“控制分散、管理集中”的核心需求。

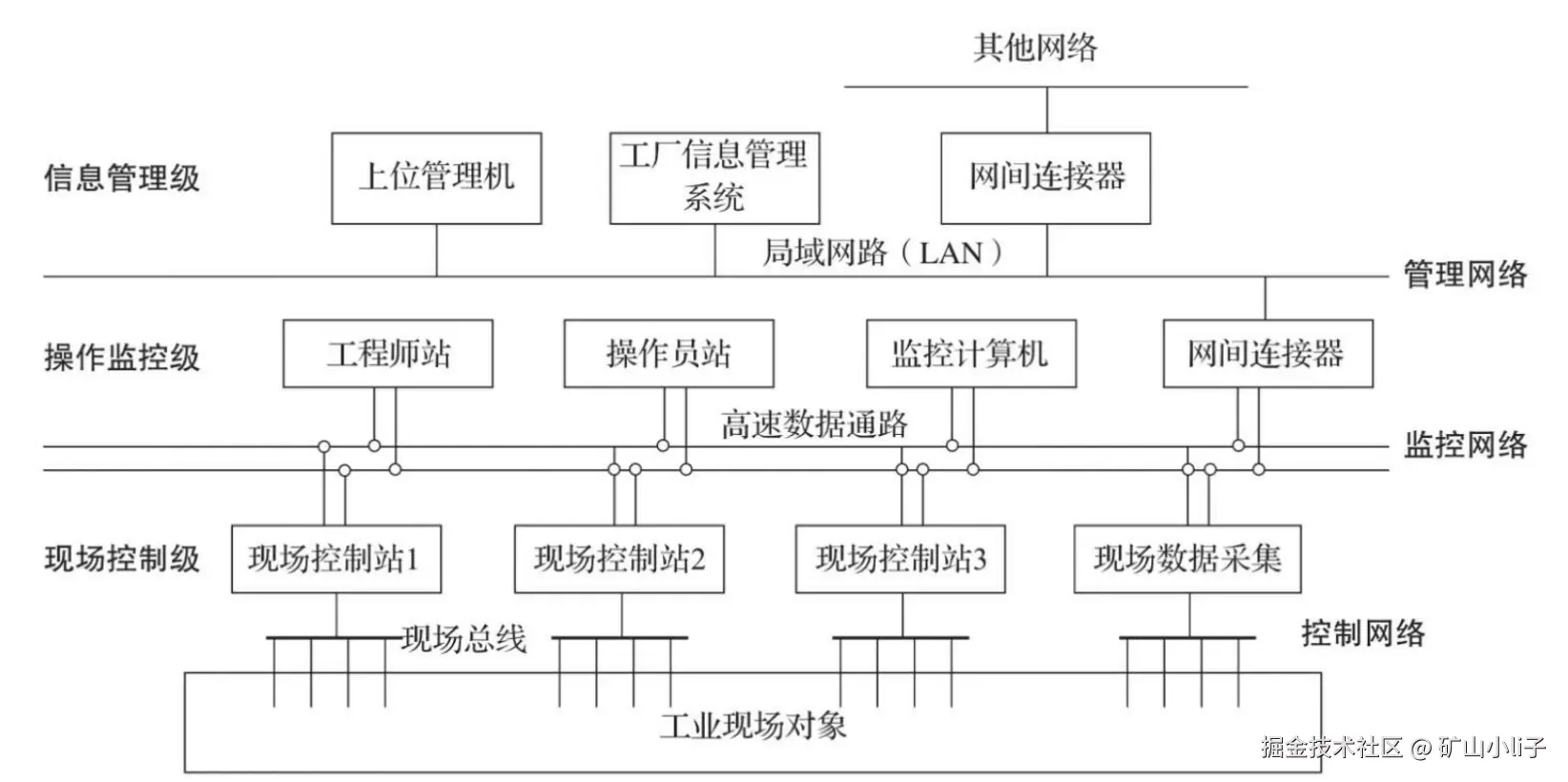

图1 DCS典型三层体系结构
（一）现场控制级：工业生产的“神经末梢”
作为整个架构的最底层，现场控制级是直接与工业设备“对话”的核心，也是生产稳定性的第一道防线。在矿山、化工等场景中，这一层对应着关键设备的控制单元，如提升机、反应釜、泵阀等。
其核心组成包括现场控制站（如PLC/控制器）、现场数据采集单元和各类工业传感器、执行器。现场控制站如同“局部大脑”，独立执行PID调节、逻辑联锁等实时控制任务——比如当浓密机浓度超过阈值时，控制站可直接下达指令调节给料量，无需等待上层指令。
连接这一层的控制网络，早期以专用现场总线（Profibus、Modbus）为主，具备抗干扰、低时延的特点。这种“点对点”的专用通信模式，确保了在强电磁干扰、高粉尘的恶劣工业环境中，数据采集与控制指令的传输依然稳定可靠。
（二）操作监控级：人机交互的“指挥中枢”
承上启下的操作监控级，是操作人员与生产过程之间的“桥梁”，对应工厂中控室的核心功能区。这一层的核心设备包括工程师站、操作员站、监控计算机，各自分工明确：工程师站负责系统组态、程序维护和故障诊断；操作员站通过HMI画面，实现生产流程的可视化监控、报警处理和手动干预；监控计算机则承担视频监控、本地数据存储的任务。
连接该层级的监控网络，采用高速数据通路构建，实现了现场控制站与监控设备的高速互联。操作人员通过这一层，可实时查看全流程的运行参数，完成从“现场巡检”到“中控值守”的转变。但此时的监控网络与上层网络的连接较为简单，仅通过网间连接器实现基础数据互通，尚未形成深度协同。
（三）信息管理级：企业管理的“数据终端”
作为DCS架构的顶层，信息管理级聚焦于生产数据的汇总与基础管理。其核心设备包括上位管理机、工厂信息管理系统，主要功能是将操作监控级上传的生产数据（如日产量、设备运行时长）生成报表，为企业管理层提供基础决策依据。
这一层的管理网络采用通用局域网（LAN），可实现与企业其他网络的简单对接。但在传统DCS架构中，这一层与下两层的交互仅停留在“数据上报”层面，现场控制数据无法与企业的生产计划、物料管理等业务系统联动，形成了典型的“数据孤岛”。
总体而言，DCS经典三层架构的核心优势是稳定性与确定性，通过封闭的专用网络和分级控制，确保了工业生产的连续运行。但在数字化转型的背景下，其封闭性、扩展性不足的短板日益凸显——无法支撑预测性维护、工艺智能优化等高级应用。
二、时代进化：OT/IT融合架构，智能工业的“全新范式”
随着工业4.0、智能制造的推进，工业企业不再满足于“稳定生产”，更追求“高效生产、智能决策”。图2所示的现代工业OT/IT融合网络架构，打破了传统OT（运营技术）与IT（信息技术）的壁垒，以“安全隔离、数据贯通”为核心，构建了适配智能工业的全链路网络体系。

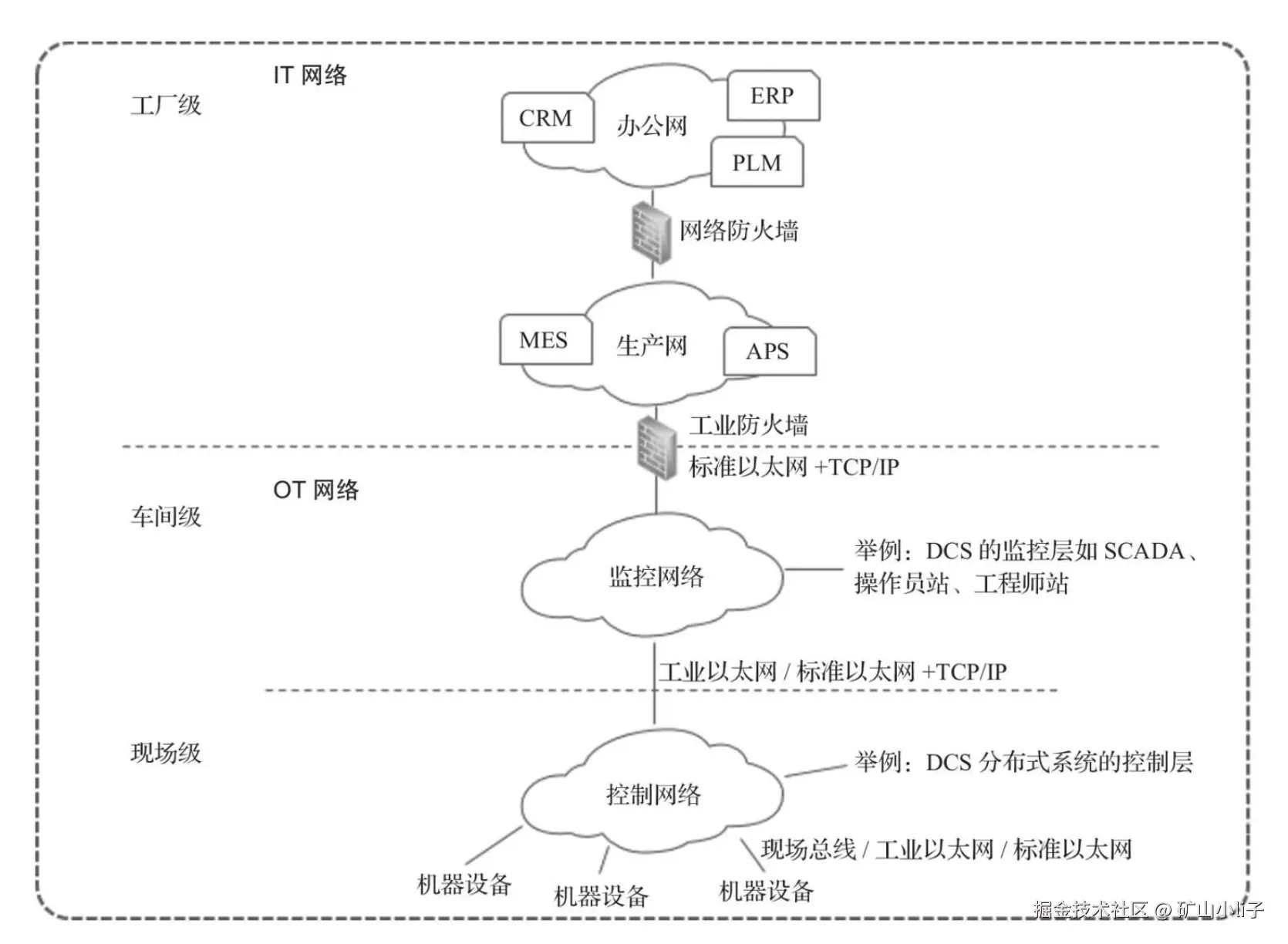

图2 现代工业OT/IT融合网络架构
该架构以网络边界安全为前提，按“现场级—车间级—工厂级”划分，实现了从设备控制到企业决策的全流程数据协同。
（一）现场级：OT网络的“核心控制区”
与DCS架构的现场控制级定位一致，现代融合架构的现场级依然是实时控制的核心，但在技术实现上完成了全面升级。
在网络技术上，这一层实现了**“专用总线+工业以太网”的兼容并存**：传统老旧设备通过现场总线接入，新上的智能设备（如智能传感器、冗余PLC）则通过工业以太网（Profinet、EtherNet/IP）互联。这种设计既保护了既有投资，又提升了数据传输的带宽和实时性。
这一层的核心特点是**“本地自治”**，即使与上层网络断开，现场控制站依然能独立完成控制任务，确保关键设备的安全运行。
（二）车间级：OT/IT融合的“过渡枢纽”
车间级是现代融合架构的“灵魂层级”，也是区别于传统DCS架构的核心所在。这一层承担着“数据汇聚、边缘智能、安全隔离”三大核心功能。
-
数据汇聚中枢：通过SCADA系统、边缘计算节点，汇总现场级的实时数据（如温度、压力、振动值），实现生产流程的全域可视化，与DCS的操作监控级功能一脉相承。
-
边缘智能载体：在这一层部署的边缘计算节点，可对现场数据进行预处理、实时分析——比如通过算法识别电机轴承的异常振动，提前触发预警，实现预测性维护，无需等待云端响应。
-
安全隔离关口：这一层是OT网络与IT网络的“物理边界”，通过工业防火墙实现严格隔离。工业防火墙采用“白名单机制”，仅允许预设的生产数据（如MES需要的产量数据）通过，彻底阻断办公网络的病毒、攻击向控制层渗透。
（三）工厂级：IT网络的“决策核心”
工厂级是现代融合架构的顶层，完全属于IT网络范畴，实现了“生产数据”与“业务数据”的深度融合。
这一层被划分为生产网和办公网两个子区域，各自承载不同业务，通过标准防火墙实现二次隔离：
-
生产网：部署MES（制造执行系统）、APS（高级排产系统）等，直接对接车间级的生产数据，实现生产过程的精细化管理。
-
办公网：部署ERP（企业资源计划）、CRM（客户关系管理）、PLM（产品生命周期管理）等企业管理系统，将生产数据与采购、销售、财务等业务数据联动。比如MES上传的日产量数据，可直接同步至ERP，自动核算生产成本。
此外，工厂级还可通过专用专线对接工业云平台，实现海量历史数据的存储与AI建模，为企业的长期工艺优化、战略决策提供支撑。
三、从两张图看工业网络的核心进化逻辑
对比DCS经典架构与现代OT/IT融合架构，核心差异并非设备的升级，而是理念的革新与技术的突破：
| 对比维度 | DCS经典三层架构 | 现代OT/IT融合架构 |
|---|---|---|
| 网络属性 | 封闭专用，层级间无严格安全隔离 | 开放兼容，OT/IT边界清晰，纵深防御 |
| 数据价值 | 数据仅用于本地控制与基础报表，价值利用率低 | 数据贯通全层级，支撑智能分析、决策优化，价值最大化 |
| 扩展性 | 专用协议为主，接入新设备、新系统难度大 | 标准以太网+OPC UA，兼容多品牌、多协议，易扩展 |
| 核心目标 | 保障生产过程的稳定、连续运行 | 稳定运行的基础上，实现高效生产、智能决策、降本增效 |
简单来说，DCS经典架构是“为控制而生”，解决了工业生产“自动化”的问题；现代OT/IT融合架构是“为智能而生”，解决了工业生产“数字化、智能化”的问题。
从DCS的“孤岛式控制”到OT/IT融合的“全域化协同”，工业网络的进化从未停止。对于工业企业而言，读懂这两张架构图，就掌握了数智化建设的核心框架——以传统自动化为基础，以网络安全为前提，以数据贯通为核心，才能真正实现从“传统工业”到“智能工业”的跨越。
