前言

在MMA中读取点云是一项不小的考验，尤其是处理文本类型格式存储格式，例如.csv，.xyz，使用传统Import函数读取太慢，因此很多人在第一步便被“劝退”。 但事实并非如此，如果你已经掌握一定的MMA基础，其实只需要你懂一点语法规则，就可以跟我一起走进更高阶的读取方式，而不是使用Import高级函数直接读取。

在开始分享前，需要简答介绍一下，二进制文件。

对于计算机来说，二进制是其直接处理的格式，就是一堆0和1的组合。引用其他人的说法：二进制文件不是直接由人类可读的字符组成，而是由许多的字节序列构成。每个字节对应计算机内存中的一个值，不经过任何编码转换。

因此，通常情况对于计算机来说二进制的读取更快，存储效率更高。

一、转换成二进制格式

对于csv格式的文件，可以利用Python进行快速的转换。利用Pandas和Numpy实现二进制格式的转换，且转换时间都是极快的。

  1. 三维点云最重要的就是x，y，z坐标，在Pandas库下，选取前三列（对应第一句运行代码）；

  2. 随后，进行点云去重，一定程度上减少点云规模（对应第二句运行代码）；

  3. 将读取后的csv格式转换二进制格式，设定转换前数据的所有格式为双精度(np.float64)，一般情况32位精度足够。这一点需要与MMA中适配，MMA中支持的格式包括：{Real32，Real64，Real128}，在后来MMA读取二进制文件时，需要与转换格式一一对应；

  4. data.tofile("test0.bin")语句将处理后的csv格式转换为二进制文件。

import pandas as pd
import numpy as np

df = pd.read_csv("example1.csv",usecols=[0, 1, 2])
#df = pd.read_csv("example1.csv",usecols=[0, 1, 2],dtype = np.float64)

df = df.dropna()

data = df.values.astype(np.float64)

data.tofile("test0.bin")`

二、MMA中读取二进制

使用BinaryReadList函数能够读取二进制文件，"Real64"最好与上文转换的格式对应。

下列为转换 + 可视化代码，为了加速可视化，选择使用随机降采样到指定的点云数量。

data = BinaryReadList["D:\\分割\\test0.bin", "Real64"];
result = Partition[data,3];

pointCount = Length[result];

Print["读取点数：", pointCount];

sampledPoints = RandomSample[result, Round[pointCount*0.1]];

Print["随机采样后点数: ", Length[sampledPoints]];

(* 可视化 *)
Graphics3D[{PointSize[0.002],
  Point[sampledPoints,
   VertexColors -> (ColorData["DarkRainbow"] /@
      Rescale[sampledPoints[[All, 3]]])]}, Boxed -> True,
 Lighting -> "Neutral"]

总结

为了更好的比较，选择使用Import读取csv文件与转换二进制读取两种方法，首先使用MMA中的RepeatedTiming函数，默认情况下，其输出的运行时间是五次运行时间的平均值。

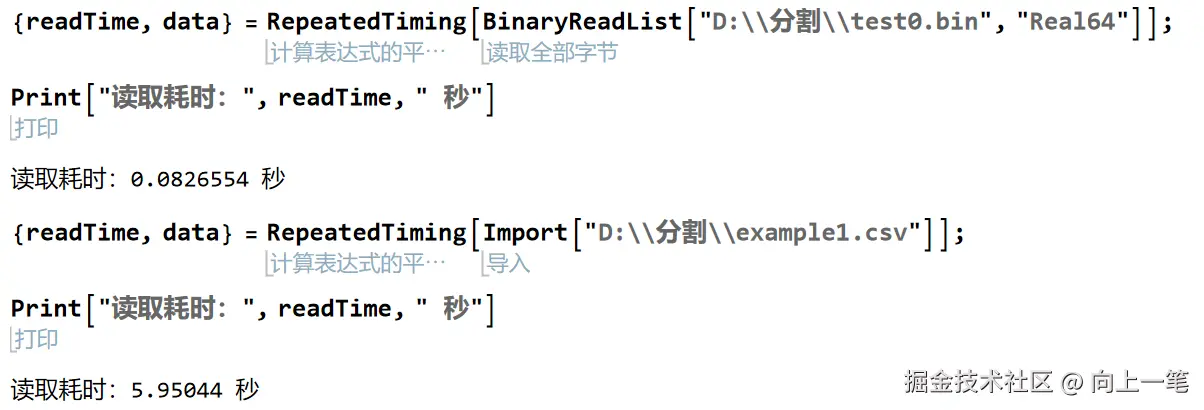

下面是MMA中的运行时间比较，二进制读取相较传统读取，速度是其的70多倍，这会极大加速MMA加载点云的速度。 ​

​ ​

​

​

​

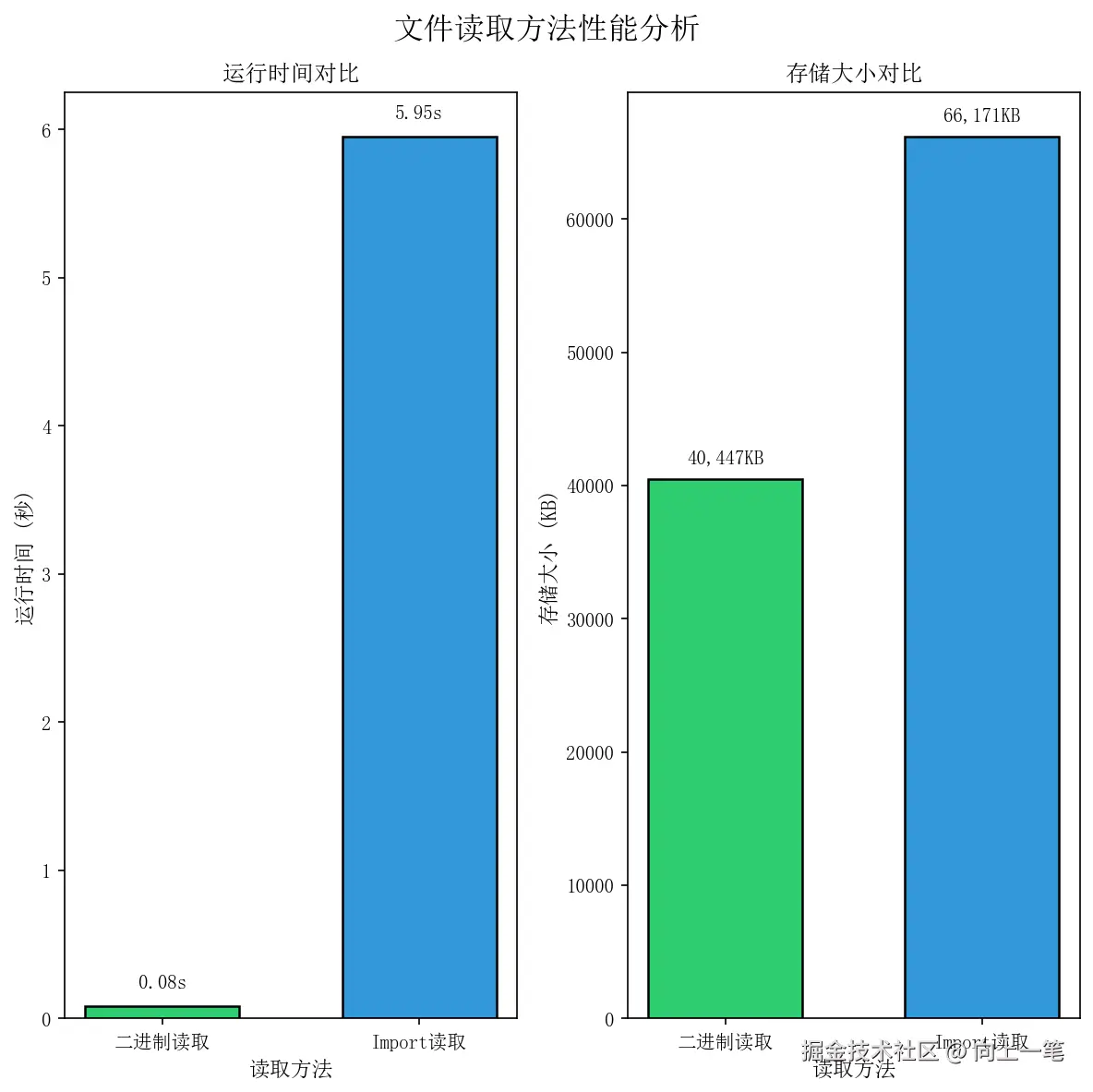

上图是两方法的效率对比，无论是在运行速度，还是存储大小，使用二进制文件都是远远优于直接使用Import读取csv文件。使用新方法极大扩展了MMA在点云领域处理的能力，也展示出广阔的使用场景。

以上就是本文全部内容，感谢观看
