大四毕设开源｜手搓了一个能"看懂图表"的 PDF 问答系统，让回答图文并茂

先说说我是谁

我叫熊乐乐，前端 / 全栈方向的大四学生，毕业设计做的是 RAG 方向。

做这个项目的起因很简单：我在用各种现成的 RAG 工具处理论文 PDF 时，被一个问题搞得很烦——

那些工具根本不会处理图表。

问一张架构图是什么意思？模型要么说"我不知道"，要么一本正经地胡说。问一个表格里的数字？检索压根没召回那个表格，因为表格被转成了一坨乱码文本。更别说分块了——传统固定长度分块会把一段完整的技术描述劈成两截，导致每一块都缺失上下文。

网上有一些解决方案，但要么只处理文本，要么对图表的处理浅尝辄止。于是我决定从头手搓一个，把这几个问题彻底解决掉。

项目叫 ViewRAG，已经开源：github.com/David-Lolly…

⭐ 如果觉得有用，欢迎点个 Star，这对独立开发的学生来说意义很大。

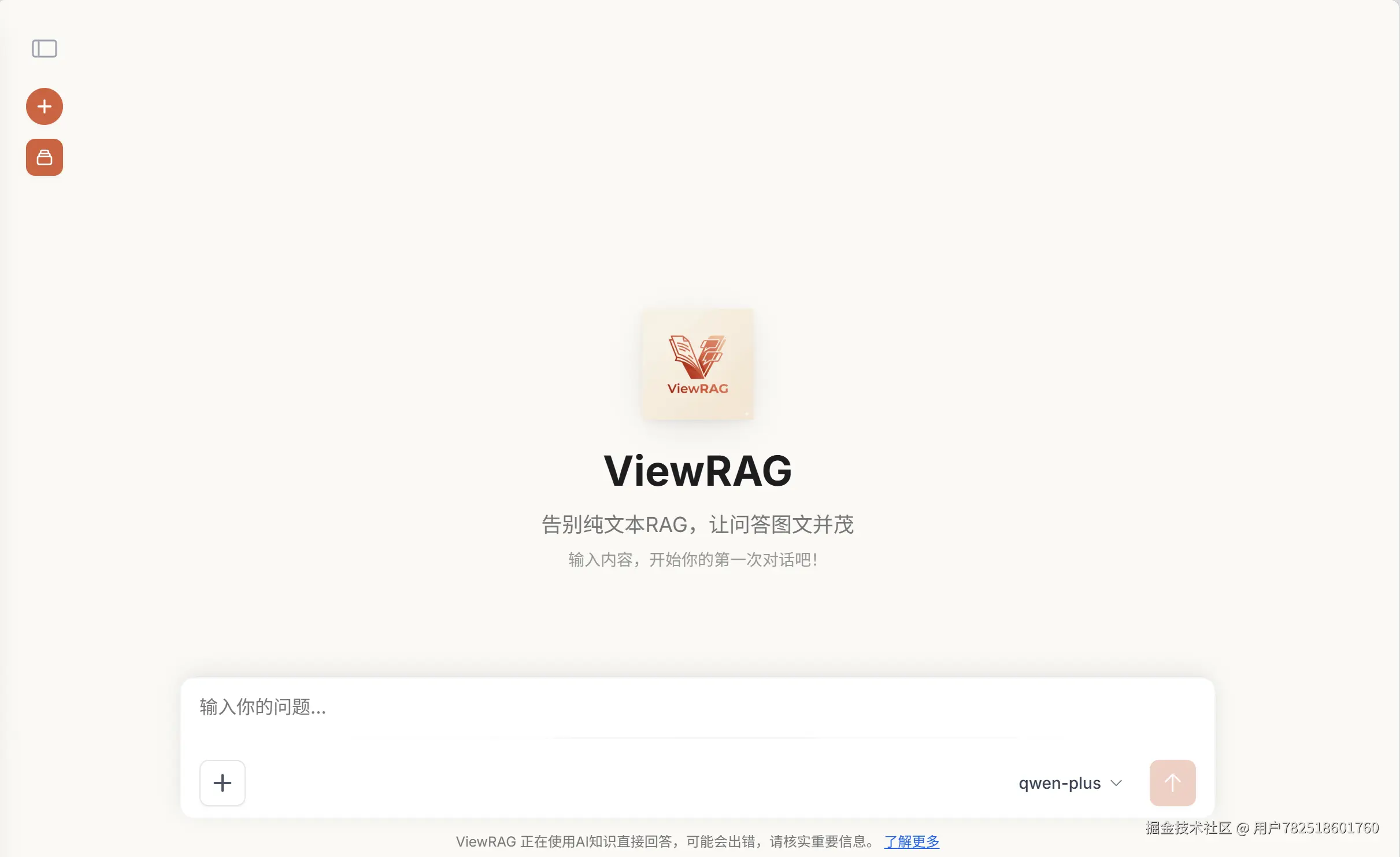

它长什么样

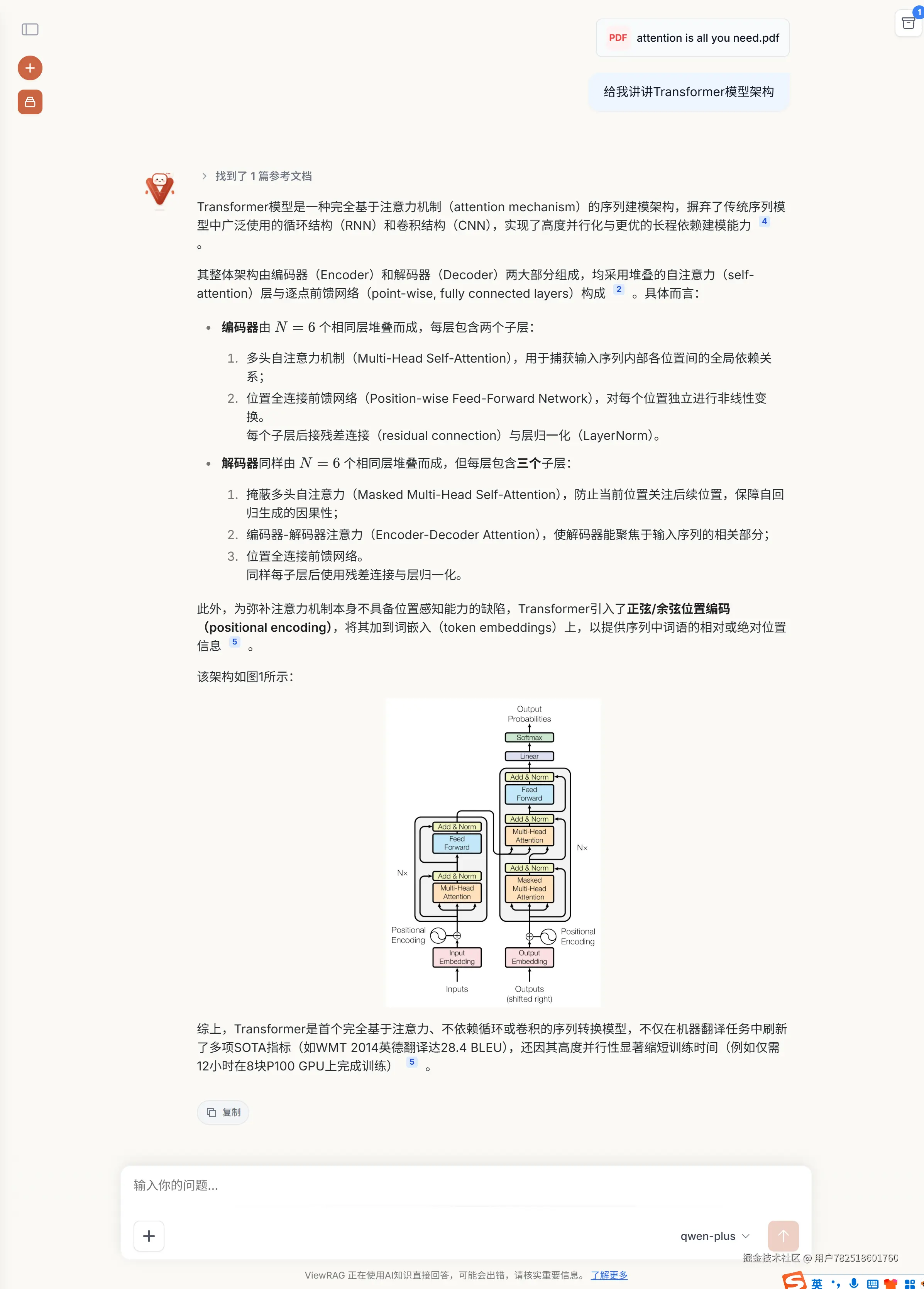

主界面支持图文并茂的问答，大模型回答时可以直接内联引用 PDF 里的图片：



三个核心技术亮点

1. 图表深度理解——不只是"提取"，而是"看懂"

传统做法：图片直接跳过，或者只存个路径；表格转成乱码文本送去 Embedding。

ViewRAG 的做法：

  • 图片：用 PyMuPDF 按 PaddleX 返回的 bbox 坐标精准裁剪，上传 MinIO，再调用 Vision LLM 生成一段结构化的语义描述，描述这张图讲了什么，然后对这段描述做 Embedding，存入 pgvector。
  • 表格：调用文本 LLM 生成表格摘要，同样走向量化流程。

这样图表就有了真正可检索的语义表示，用户问"第三章那张精度对比图说明了什么"，系统能召回对应图片，大模型回答时也能内联引用它。

PDF 图片 → PyMuPDF 按 bbox 裁剪 → MinIO 存储
                                   ↓
                           Vision LLM 生成语义描述
                                   ↓
                           Embedding → pgvector


2. 精准引用溯源——解决"大模型说了但你不知道他是不是在编"

这是我觉得最有工程价值的地方。

系统在构建 LLM 上下文时，会给每个检索到的 Chunk 分配一个引用编号，同时把图片以 image:图片N 的占位符形式注入 Prompt，并通过 REFERENCE_SYSTEM_PROMPT 明确告诉模型：引用内容时必须标注编号，引用图片时必须使用占位符。

前端拿到流式输出后：

  • 遇到 [N] 角标 → 展示对应 Chunk 的来源（页码 + 片段文本 + 图片预览）
  • 遇到 image:图片N → 实时替换为实际图片渲染

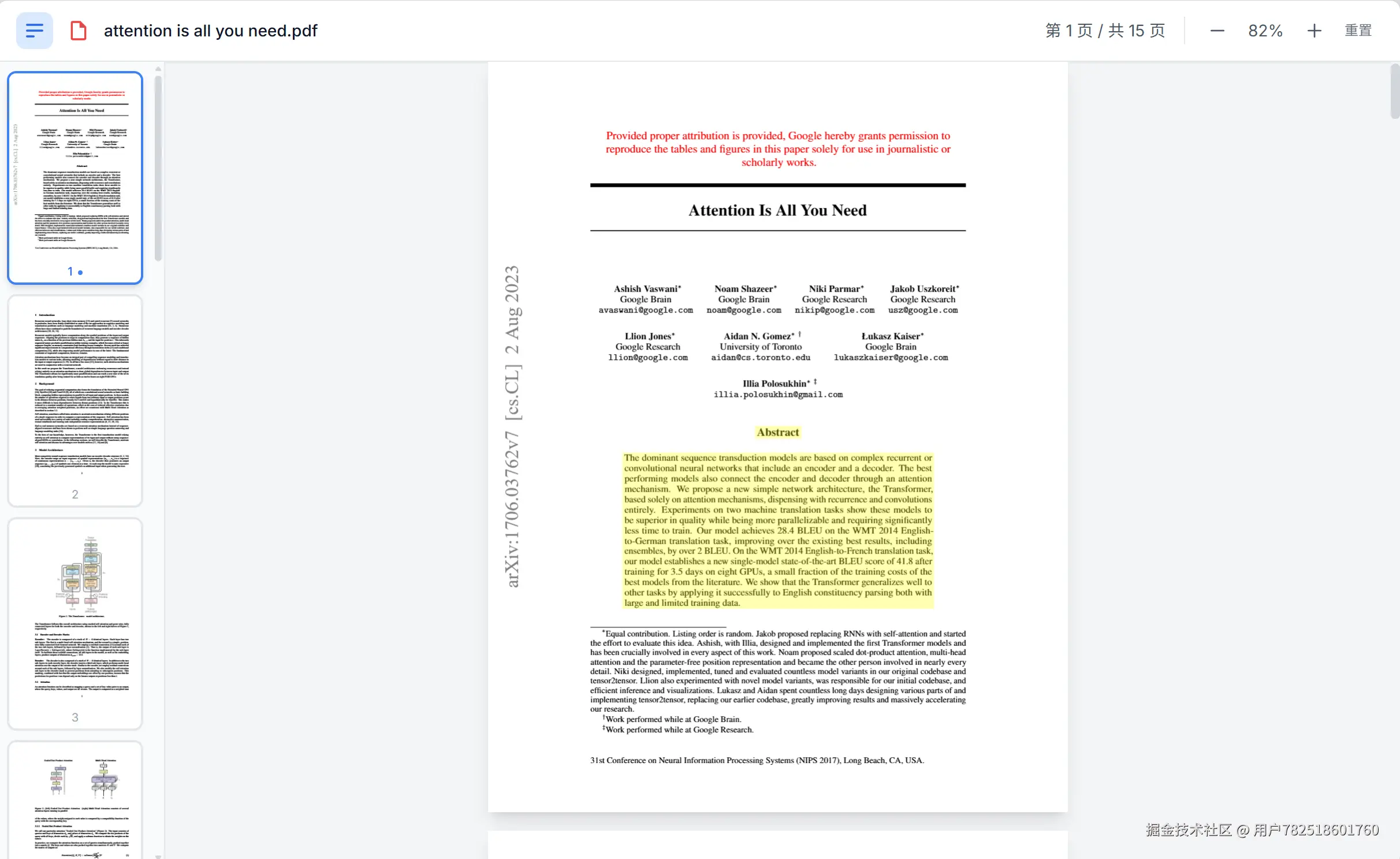

点击引用编号，直接跳转到内嵌 PDF 对应页面并高亮定位。

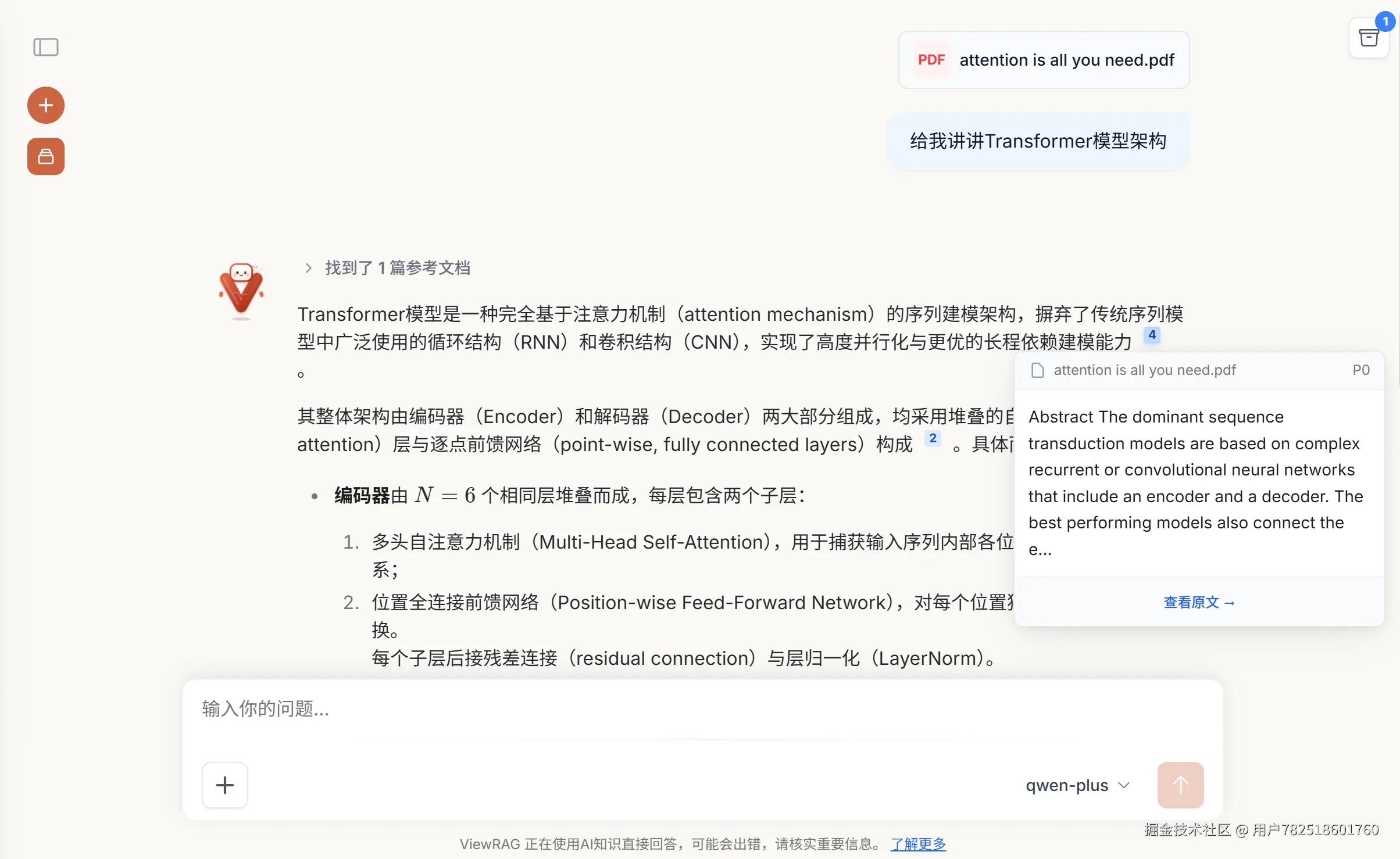

highlight.png cite.png

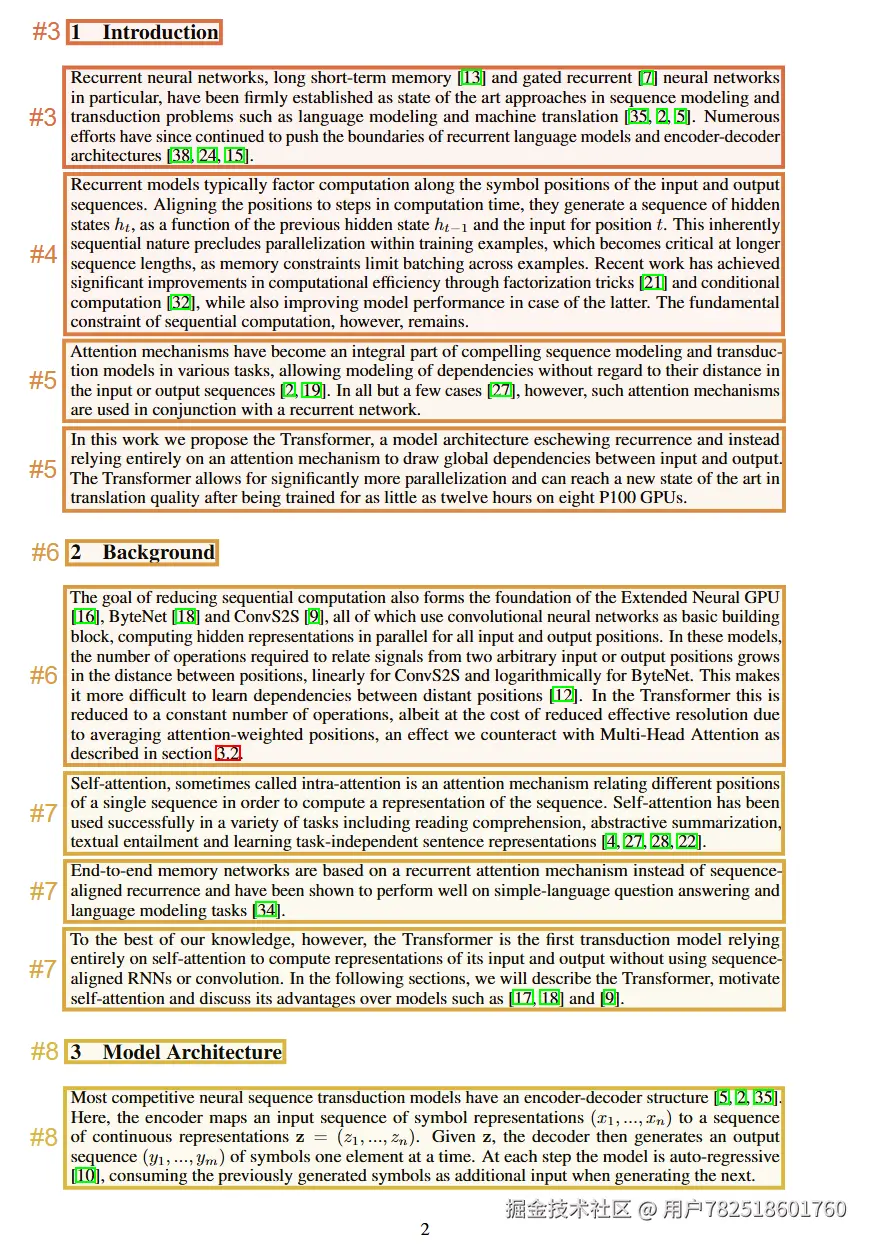

3. 基于版式识别的智能分块——保留段落结构

传统固定长度 / 递归分块的问题：不管段落边界在哪，到了长度上限就切断。一段"方法描述 + 对应公式"很可能被切成两个毫无关联的碎片。

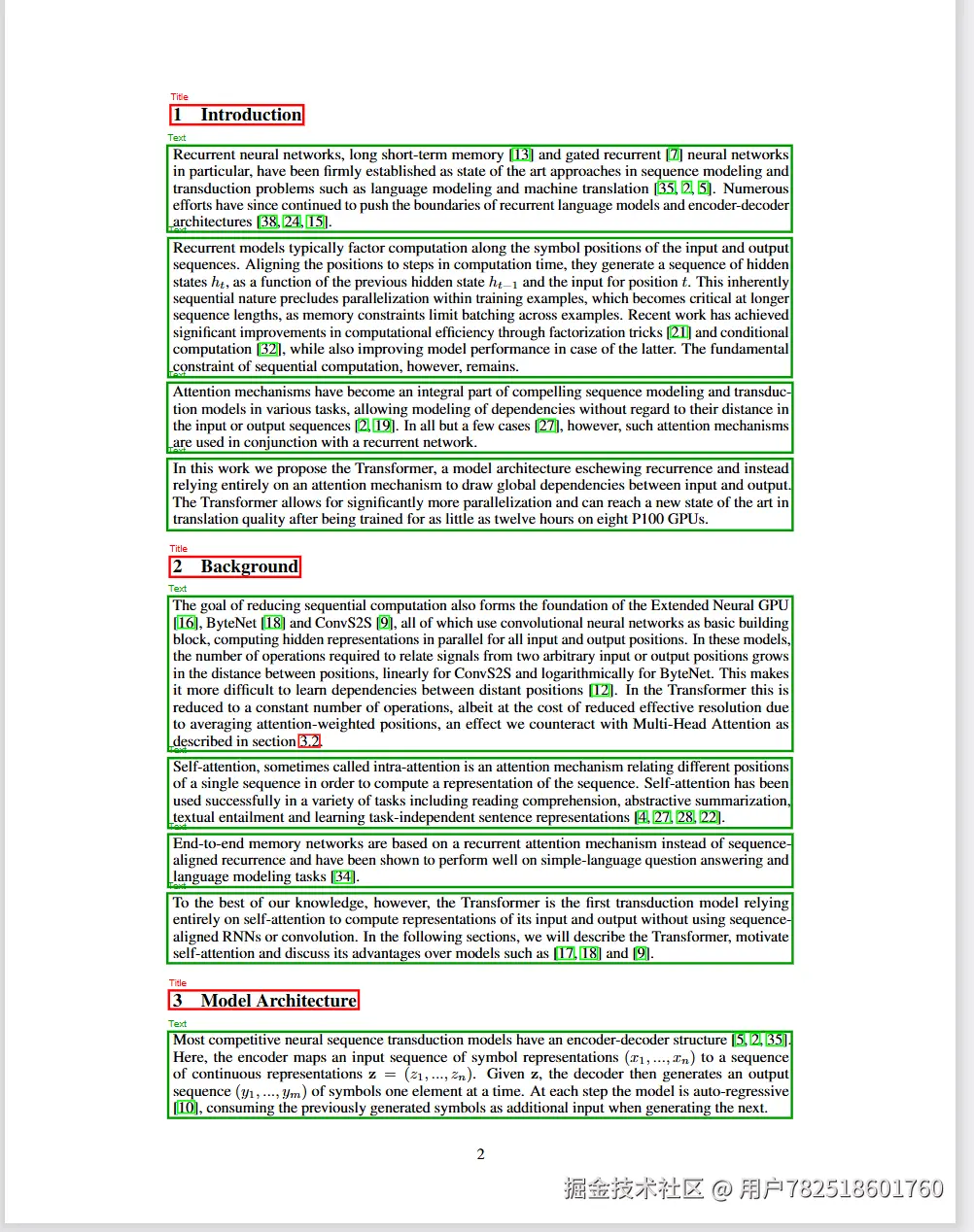

ViewRAG 的分块策略建立在 PaddleX 版式解析结果之上：

  • 标题 + 正文自动合并：识别到标题块后，将其后紧跟的段落文本合并为一个语义单元。
  • 小块智能拼接：短文本块按顺序拼接，直到接近 1024 token 的阈值，保证每块都有足够的信息密度。
  • 图表独立成块：图片和表格不参与合并，保持独立，附带 Vision LLM 生成的语义描述。

结果是每个 Chunk 都对应一个完整的文档语义单元，而不是随机截断的文字碎片。


技术栈一览

层级技术
前端Vue 3 + Vite + Tailwind CSS
后端FastAPI + Python 3.10
向量数据库PostgreSQL + pgvector
对象存储MinIO
PDF 解析PaddleX 版式解析 API + PyMuPDF
LLM 接入OpenAI 兼容 API（Qwen / DeepSeek 等）
部署Docker Compose（一键启动全部服务）

其他功能

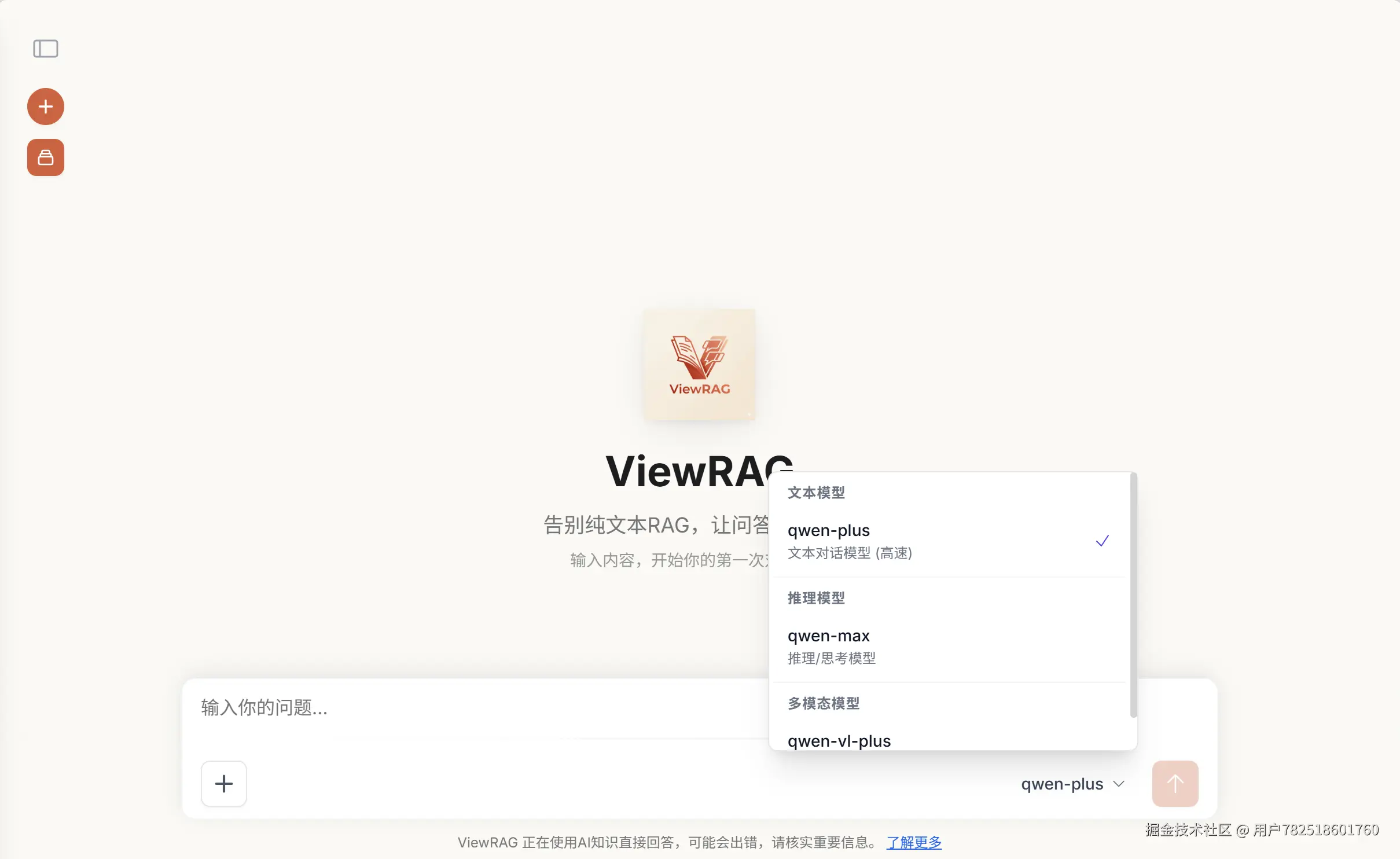

  • 多模态模型支持：文本模型、视觉模型、推理模型（DeepSeek-R1 等）均可配置

    模型选择转存失败，建议直接上传图片文件 models.png

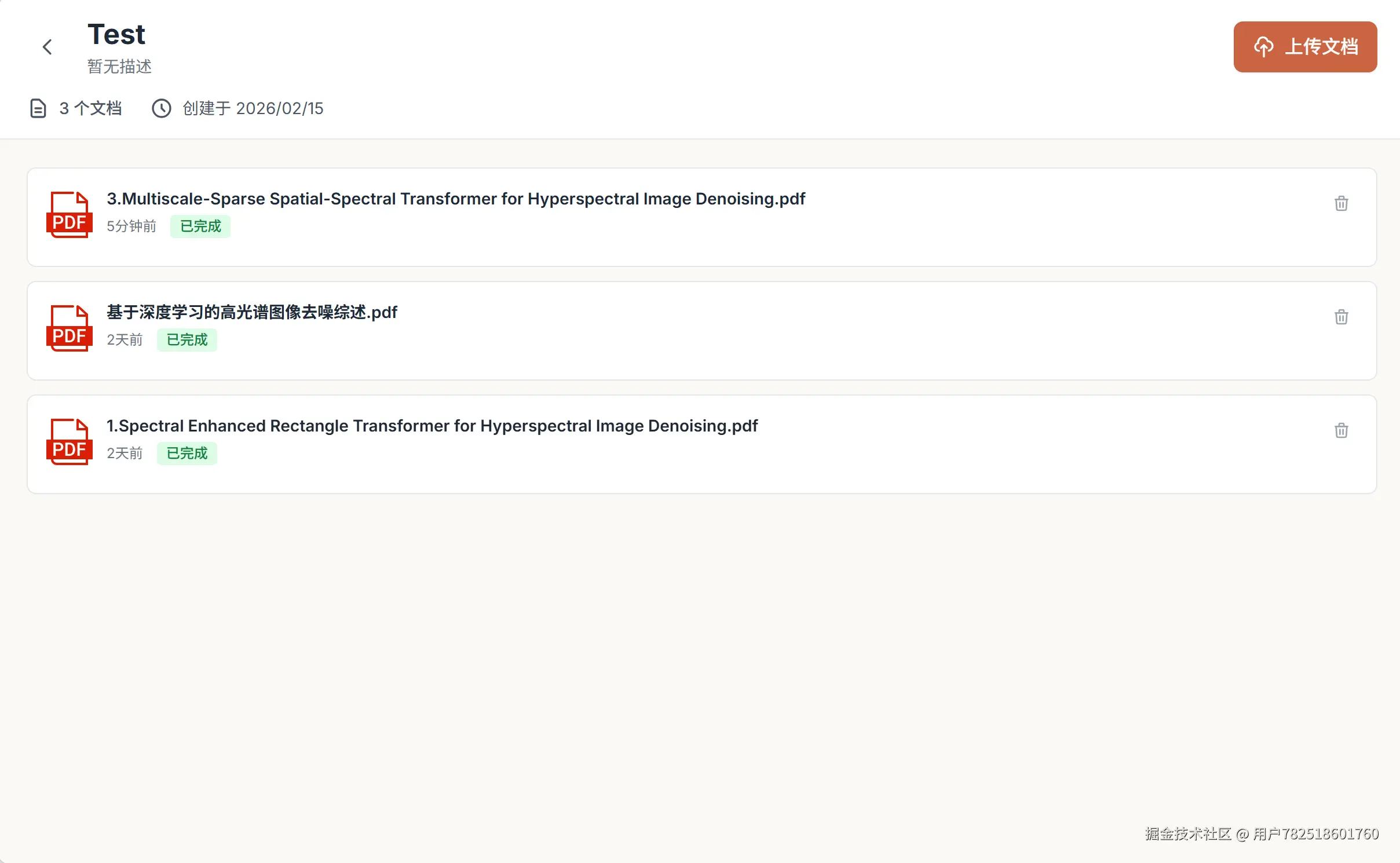

  • 知识库管理：创建永久知识库，多份 PDF 统一检索

    知识库管理转存失败，建议直接上传图片文件

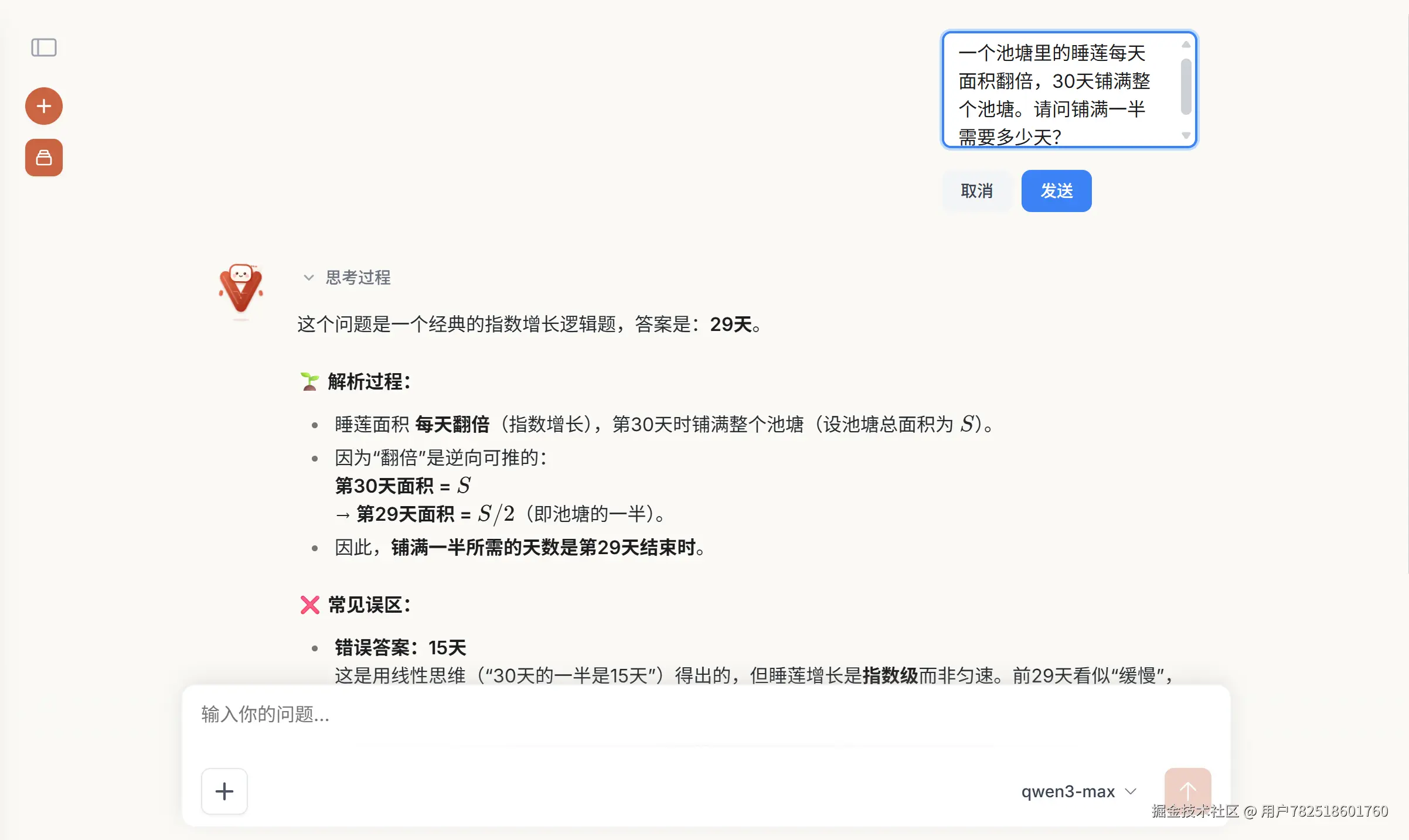

  • 任意节点编辑重生成：可以从对话历史中任意一条消息重新编辑并生成，不用重开会话

    编辑重生成转存失败，建议直接上传图片文件

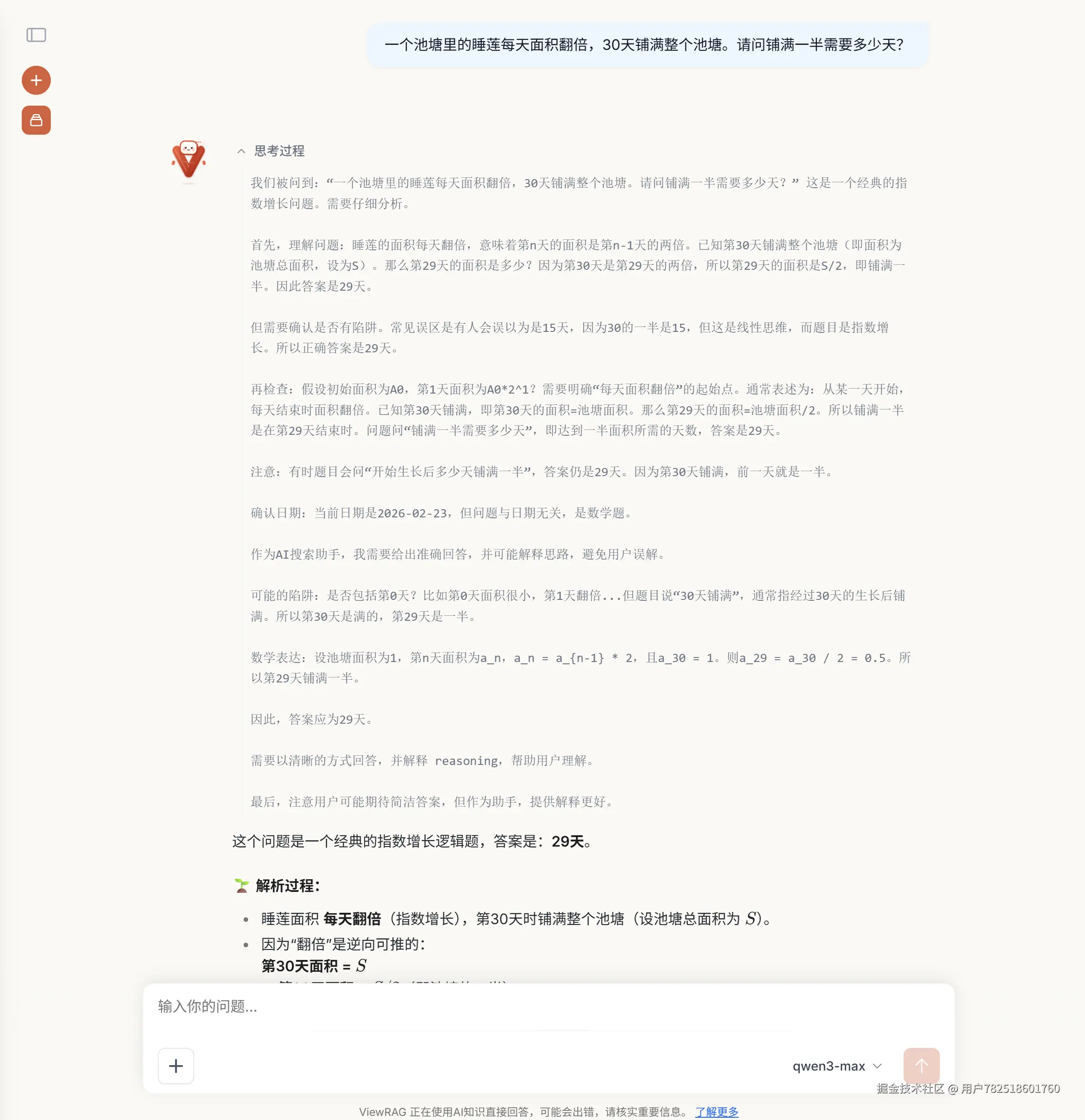

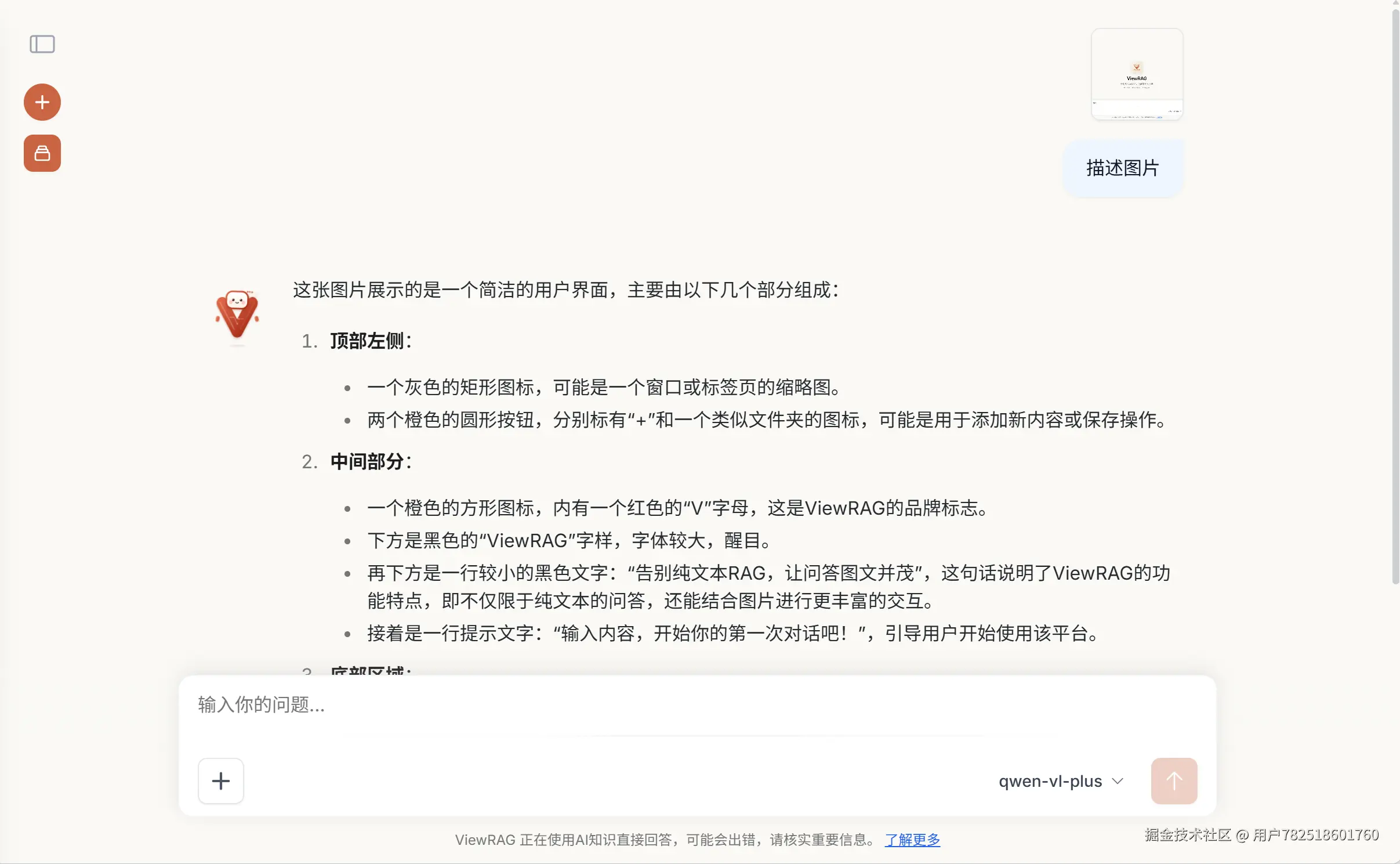

  • 深度推理 & 视觉理解：支持接入推理模型进行深度思考，支持多模态模型直接理解图片

    深度推理视觉理解

部署方式

已经做好了 Docker Compose 一键部署，三条命令搞定：

git clone https://github.com/David-Lolly/ViewRAG.git
cd ViewRAG/docker
docker compose up -d

启动后访问 http://localhost:8080，进入配置页面填写模型 API Key（支持阿里云百炼、硅基流动等所有 OpenAI 兼容接口）和 PaddleX API 即可使用。

还有哪些不足

项目目前还有一些局限，说实话：

  • PaddleX 解析依赖外部 API，本地离线模式还没做
  • Rerank 模型的效果还没有充分验证
  • 前端某些细节交互还比较粗糙

后续打算做的事：

  • 支持本地 PDF 解析，去掉对 PaddleX API 的依赖
  • 实现 Agentic RAG，让检索更智能
  • 开放 OCR 服务接口，为其他项目提供解析能力

最后

这是我大四毕设的成果，从头设计到写完大概用了几个月。开源出来一方面是希望得到反馈和建议，另一方面也希望能帮到有类似需求的同学。

仓库地址：github.com/David-Lolly…

有任何问题欢迎提 Issue 或者在评论区交流，我会认真回复。
