React原理图解之FiberTree

React内部怎样遍历Fiber树的呢？

Fiber树结构

在React内部的Fiber节点，主要有以下几个属性：

• child: 指向当前节点的子节点
• sibling: 指向当前节点的兄弟节点
• return: 指向当前节点的父节点

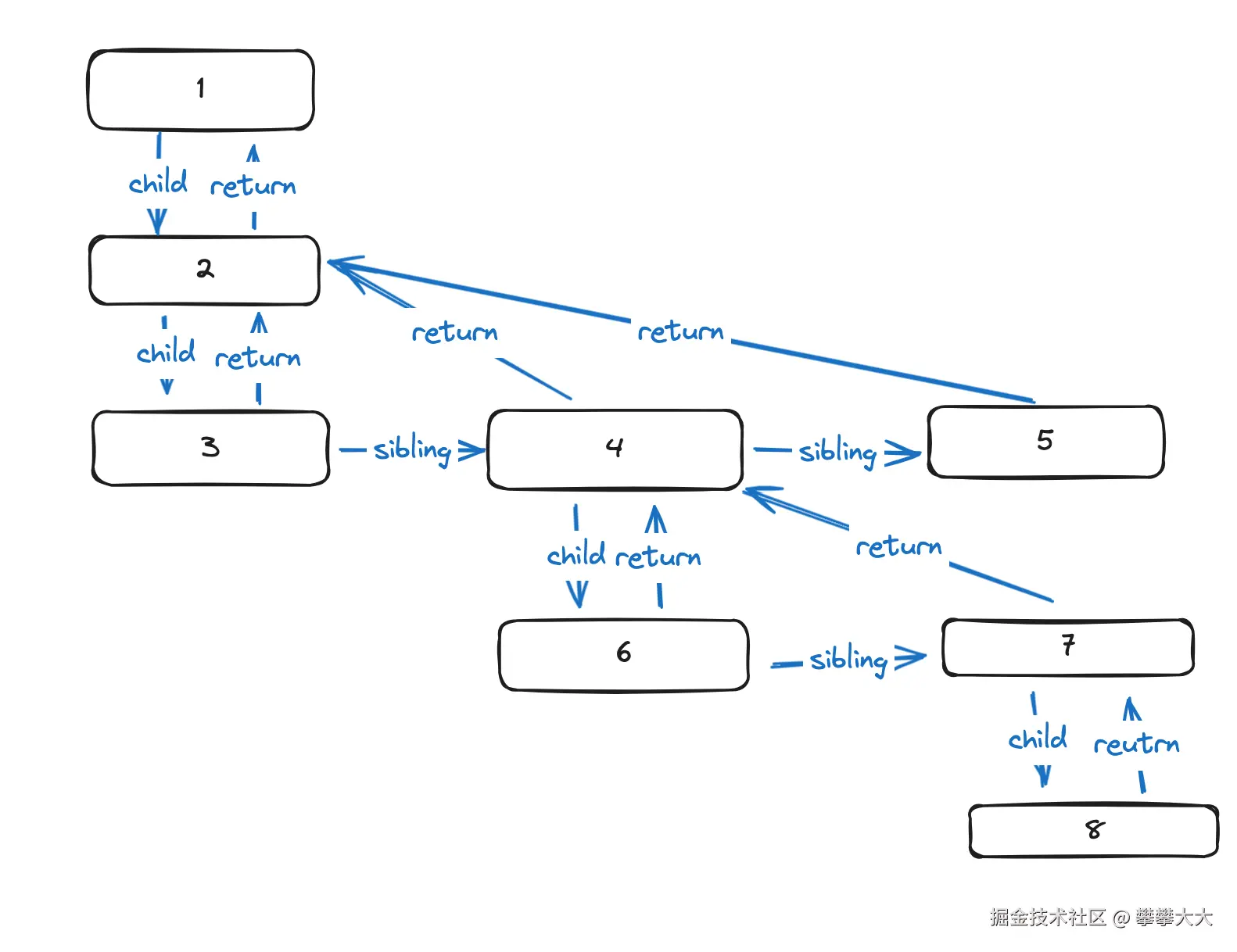

如上图的一个Fiber Tree，树结构内部依靠child、sibling以及return节点进行连接。那么怎么进行遍历呢？

在react内部是使用深度优先的遍历方式，先从根节点依次向下走到最低层，然后找到最底层的兄弟节点，又依次向下走到最底层，按照这样的方式依次遍历完成整个数组。

我们可以将react中的遍历思想写成一个简单版本：

let nextNode = node1;

function begin() {
  while(nextNode) {
    console.log('begin', nextNode.val);
    if(nextNode.child) {
      nextNode = nextNode.child;
    } else {
      complete()
    }
  }
}
function complete() {
  while(nextNode) {
    console.log('complete', nextNode.val);

    if(nextNode.sibling) {
      nextNode = nextNode.sibling;
      return;
    }

    nextNode = nextNode.return;
  }
}
begin()

将上面代码的执行过程图像化如下，分步进行执行过程分析：

1. 第一步，将开始节点node1赋值给全局变量nextNode，执行begin函数，打印 begin 1，判断nextNode.child存在，赋值给nextNode，此时nextNode === node2
2. 第二步，由于nextNode存在，继续执行while循环，打印 begin 2，判断nextNode.child存在，赋值给nextNode，此时nextNode === node3
3. 第三步，由于nextNode存在，继续执行while循环，打印begin 3，此时nextNode === node3，判断nexNode.child不存在，进入complete函数，执行while循环，打印complete 3
4. 第四步，，判断nextNode.sibling存在，赋值给nextNode，此时nextNode === node4，并执行return，返回到begin()函数中，继续在begin()函数中执行while循环，打印begin 4
5. 第五步，此时nextNode === node4，判断nextNode.child是否存在，赋值给nextNode，此时nextNode === node6，再次进入begin()函数中的while循坏，打印begin 6
6. 第六步，此时nextNode === node6，判断nextNode.child是否存在，不存在，进入complete函数，进入complete中的while循环，打印complete 6
7. 第七步，，判断nextNode.sibling存在，赋值给nextNode，此时nextNode === node7，并执行return，返回到begin()函数中，继续在begin()函数中执行while循环，打印begin 7
8. 第八步，此时nextNode === node7，判断nextNode.child是否存在，赋值给nextNode，此时nextNode === node8，再次进入begin()函数中的while循坏，打印begin 8
9. 第九步，此时nextNode === node8，判断nextNode.child是否存在，不存在，进入complete函数，进入complete中的while循环，打印complete 8
10. 第十步，，判断nextNode.sibling存在，不存在，则将nextNode.return赋值给nextNode，此时nextNode === node7，继续执行complete函数中的while循环，打印complete 7
11. 第十一步，判断nextNode.sibling不存在，继续将nextNode.return赋值给nextNode，此时nextNode === node4，继续执行complete函数中的while循环，打印complete 4
12. 第十二步，判断nextNode.sibling存在，则将其赋值给nextNode，此时nextNode === node5，执行return，返回到begin函数中，进入begin函数中执行while循环，打印begin 5
13. 第十三步，判断nextNode.child不存在，执行complete函数，进入while循环，打印complete 5
14. 第十四步，判断nextNode.sibling不存在，将nextNode.return赋值给nextNode，继续执行while循环，打印complete 2
15. 第十五步，判断nextNode.sibling不存在，将nextNode.return赋值给nextNode，继续执行while循环，打印complete 1

所以上面的代码会打印下面信息：

begin 1
begin 2
begin 3
complete 3
begin 4
begin 6
complete 6
begin 7
begin 8
complete 8
complete 7
complee 4
begin 5
complete 5
complete 2
complete 1

下面是ReactV18中关于Fiber树遍历相关的代码

function commitPassiveMountEffects(root, finishedWork, committedLanes, committedTransitions) {
    nextEffect = finishedWork;
    commitPassiveMountEffects_begin(finishedWork, root, committedLanes, committedTransitions);
  }

  function commitPassiveMountEffects_begin(subtreeRoot, root, committedLanes, committedTransitions) {
    while (nextEffect !== null) {
      var fiber = nextEffect;
      var firstChild = fiber.child;

      if ((fiber.subtreeFlags & PassiveMask) !== NoFlags && firstChild !== null) {
        firstChild.return = fiber;
        nextEffect = firstChild;
      } else {
        commitPassiveMountEffects_complete(subtreeRoot, root, committedLanes, committedTransitions);
      }
    }
  }

  function commitPassiveMountEffects_complete(subtreeRoot, root, committedLanes, committedTransitions) {
    while (nextEffect !== null) {
      var fiber = nextEffect;

      if ((fiber.flags & Passive) !== NoFlags) {
        setCurrentFiber(fiber);

        try {
          commitPassiveMountOnFiber(root, fiber, committedLanes, committedTransitions);
        } catch (error) {
          captureCommitPhaseError(fiber, fiber.return, error);
        }

        resetCurrentFiber();
      }

      if (fiber === subtreeRoot) {
        nextEffect = null;
        return;
      }

      var sibling = fiber.sibling;

      if (sibling !== null) {
        sibling.return = fiber.return;
        nextEffect = sibling;
        return;
      }

      nextEffect = fiber.return;
    }
  }

可以看到其核心是一致的。
